TVS管:电子电路的“安全卫士”

4天前浏览10
在电子设备的运行过程中,常常会遭受各种电压异常的威胁,这些不稳定因素如同隐藏在暗处的 “电子杀手”,随时可能对电路中的精密元件造成不可逆的损害。而 TVS 管,作为电子领域的 “安全卫士”,凭借其独特的性能和关键作用,成为了保障电子设备稳定运行不可或缺的一环。

TVS 管,全称瞬态电压抑制二极管(Transient Voltage Suppressor Diode),又被称为瞬态抑制二极管 。从本质上来说,它是一种二极管形式的高效能保护器件,主要用于保护电路免受瞬态高压尖峰脉冲(如静电或雷击浪涌)的冲击。在电子设备的运行中,难免会遇到诸如静电放电、雷击感应、电源切换等情况,这些瞬间产生的过电压可能会对电路中的敏感元件造成永久性损坏 。TVS 管的出现,就像是为电路筑起了一道坚固的防线,当电路中出现异常过电压时,它能迅速做出响应,将过高的电压限制在安全范围内,从而保护后续电路元件的安全。

工作原理大揭秘


TVS 管的工作原理基于其独特的半导体结构和特性。简单来说,TVS 管利用了 PN 结的雪崩击穿效应来实现对瞬态过电压的抑制 。当 TVS 管两端的电压处于正常工作范围时,它就像一个断开的开关,处于高阻态,几乎没有电流通过,对电路的正常运行没有任何影响。但一旦电路中出现瞬态过电压,且电压幅值超过了 TVS 管的击穿电压,它就会迅速做出响应。

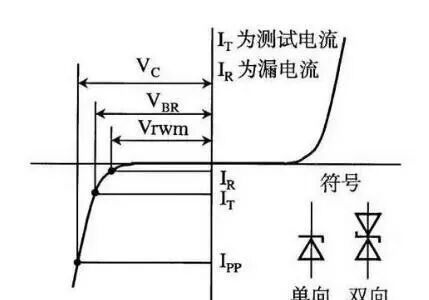

我们结合 TVS 管的特性曲线来深入理解其工作过程。当 TVS 管两端的反向电压逐渐升高,在未达到击穿电压 VBR 之前,管子的反向电流非常小,几乎可以忽略不计,此时 TVS 管处于截止状态,相当于开路。一旦反向电压达到 VBR,TVS 管就开始进入雪崩击穿状态,电流急剧增加,而管子两端的电压却不会大幅上升,而是被钳制在一个相对稳定的电压值 VCL(箝位电压)附近 。这就好比一个安全阀,当压力超过一定限度时,阀门打开,释放压力,确保系统的安全。在这个过程中,TVS 管将瞬间产生的过电流通过自身导向地,从而保护了与之并联的其他电路元件,使其免受过高电压的冲击。

TVS 管分为单向 TVS 管和双向 TVS 管,它们在工作原理和应用场景上存在一些差异。单向 TVS 管的特性与稳压二极管相似,在正向导通时,其特性与普通二极管一样,呈现出较低的导通压降;而在反向工作时,当遇到瞬态过电压,它会发生雪崩击穿,将过电压箝位在一定水平,主要用于直流电路的保护。例如,在手机的充电电路中,就常常会使用单向 TVS 管来防止充电时可能出现的过电压对手机内部电路造成损坏。

双向 TVS 管则可以看作是两个单向 TVS 管反向并联集成在一起,它在正反两个方向都具有相同的雪崩击穿特性和箝位特性,能够对来自两个方向的瞬态过电压进行有效抑制 。因此,双向 TVS 管适用于交流电路以及可能出现双向过电压的直流电路。以电脑的电源适配器为例,由于交流输入电压存在正负两个方向的波动,使用双向 TVS 管可以更好地保护适配器内部电路免受来自电网的各种瞬态过电压的影响。

独特优势尽显神通


在竞争激烈的电子保护器件市场中,TVS 管凭借其一系列独特优势脱颖而出,成为众多电子设备不可或缺的保护元件

  • 响应速度快:TVS 管的响应速度极快,能在皮秒量级的时间内对瞬态电压冲击做出反应。在高速发展的电子时代,数据传输速度不断提升,电路中的信号变化越来越快。当遇到静电放电等瞬态干扰时,TVS 管能够在瞬间做出响应,迅速将电压箝位,有效防止过电压对电路造成损害 。在手机、电脑等数码产品的接口电路中,TVS 管的快速响应特性能够及时保护接口芯片,避免因插拔操作产生的静电而损坏,确保设备的稳定运行。

  • 浪涌吸收能力强:TVS 管具备强大的瞬态浪涌吸收能力,能够承受高达数千瓦的浪涌功率 。在一些工业控制设备、电力系统以及通信基站等应用场景中,经常会遭受雷击感应、电网波动等强浪涌冲击。TVS 管可以有效地吸收这些浪涌能量,将其导向地,保护设备中的关键电路元件不受损坏。在户外的通信基站中,安装 TVS 管可以抵御雷击产生的高压浪涌,保障通信设备的正常运行,减少因浪涌冲击导致的设备故障和维修成本。

  • 漏电流低:在正常工作状态下,TVS 管的漏电流极低,几乎不影响电路的正常工作 。对于一些对功耗要求较高的电子设备,如电池供电的便携式设备,低漏电流特性尤为重要。它可以确保在设备待机或正常运行时,不会因为 TVS 管的漏电而额外消耗电量,从而延长设备的电池续航时间。在智能手表、蓝牙耳机等设备中,TVS 管的低漏电流特性保证了设备在长时间使用过程中的电量稳定性。

  • 箝位电压易控制:通过选择合适的 TVS 管型号和参数,可以精确地控制其箝位电压,以满足不同电路的保护需求 。不同的电子设备和电路对电压的耐受程度不同,TVS 管的这一特性使得它能够根据具体的应用场景进行灵活配置。在一些对电压精度要求较高的精密仪器中,如医疗设备、科研仪器等,可以选择箝位电压精确可控的 TVS 管,确保在保护电路的同时,不会对设备的正常工作电压产生过大影响。

  • 可靠性高:TVS 管体积小、易安装,且具有较高的可靠性,不易损坏 。随着电子设备向小型化、轻量化发展,TVS 管的小体积优势使其能够轻松集成到各种紧凑的电路板中。其高可靠性则保证了在复杂的工作环境下,如高温、高湿、强电磁干扰等条件下,仍能稳定地发挥保护作用。在汽车电子中,车载电子设备需要在各种恶劣环境下工作,TVS 管的高可靠性确保了汽车电子系统的稳定运行,保障了行车安全。

应用领域广泛覆盖


由于 TVS 管具有响应速度快、浪涌吸收能力强等诸多优势,使其在众多领域都得到了广泛的应用,成为保障各类电子设备稳定运行的关键元件。

  • 电源保护:在电源系统中,TVS 管是不可或缺的保护器件。无论是日常生活中使用的手机充电器、电脑电源适配器,还是工业领域的大型开关电源,都可能面临电网电压波动、雷击感应等瞬态过电压的威胁。在这些电源设备的输入端和输出端,通常会安装 TVS 管。当出现过电压时,TVS 管迅速导通,将过电压产生的瞬间大电流引入地,从而保护电源内部的变压器、整流二极管、滤波电容等关键元件,确保电源能够稳定地为后续设备提供正常的工作电压 。在一些户外使用的太阳能电源系统中,由于容易受到雷击和大气静电的影响,TVS 管的保护作用就显得尤为重要,它可以有效提高太阳能电源系统的可靠性和稳定性。

  • 通信设备:通信设备对于信号的稳定性和准确性要求极高,而 TVS 管在通信领域的应用,为信号的可靠传输提供了有力保障。在通信设备的接口电路,如 RS - 485、RS - 232、以太网接口等,TVS 管被广泛用于抑制静电放电(ESD)、电气快速瞬变(EFT)等瞬态干扰 。这些接口在插拔线缆、受到外界电磁干扰时,很容易产生瞬态过电压,而 TVS 管能够快速响应,将过电压限制在安全范围内,防止接口芯片被损坏,保证通信数据的准确传输。在 5G 通信基站中,大量的射频电路、基带处理电路等都需要 TVS 管进行保护,以确保基站在复杂的电磁环境下能够稳定运行,实现高效的通信服务。

  • 汽车电子:汽车电子系统的工作环境复杂恶劣,既要承受发动机点火、电气设备启停等产生的瞬态电压冲击,又要应对静电放电、雷击等外界干扰。TVS 管在汽车电子中的应用极为广泛,涵盖了汽车的各个电子系统。在汽车的电源电路中,TVS 管可以防止发电机输出电压异常时对车载电子设备造成损坏;在汽车的通信网络,如 CAN 总线、LIN 总线等,TVS 管用于保护通信节点免受瞬态过电压的影响,确保车辆各个控制单元之间的通信稳定可靠;在汽车的传感器和执行器电路中,TVS 管也发挥着重要的保护作用,保证传感器能够准确地采集信号,执行器能够正常工作 。汽车的电子控制系统越来越复杂,对电子元件的可靠性要求也越来越高,TVS 管的应用有效地提高了汽车电子系统的抗干扰能力和稳定性,为汽车的安全行驶提供了保障。

  • 医疗器械:在医疗领域,医疗器械的稳定性和可靠性直接关系到患者的生命安全和健康。TVS 管在医疗器械中的应用,确保了设备在各种复杂的电磁环境下能够稳定运行,避免因电压波动而导致的误判和故障。在心电图机、脑电图机等医疗检测设备中,TVS 管可以保护传感器和信号处理电路,防止外界干扰对检测信号的影响,保证检测结果的准确性;在手术设备、生命支持系统等关键医疗设备中,TVS 管更是不可或缺的保护元件,它能够在设备受到瞬态过电压冲击时,迅速动作,保障设备的正常运行,为患者的生命安全保驾护航 。随着医疗技术的不断进步,医疗器械对电子元件的性能要求也越来越高,TVS 管以其出色的保护性能,在医疗器械领域发挥着越来越重要的作用。

选型要点不可不知


在实际应用中,正确选择 TVS 管至关重要,它直接关系到电路的保护效果和设备的稳定运行。选择合适的 TVS 管就像是为电子设备挑选一件合身的 “防护服”,只有各项参数都匹配得当,才能发挥出最佳的保护作用。在选型过程中,需要综合考虑多个关键因素。

  • 工作电压:TVS 管的工作电压,也称为反向截止电压 VRWM,是指 TVS 管在正常工作状态下能够承受的最大反向电压 。在选型时,必须确保 TVS 管的工作电压高于电路的正常工作电压,一般建议选择工作电压为电路正常工作电压的 1.1 - 1.2 倍。如果工作电压选择过低,TVS 管可能会在正常工作时就发生击穿,影响电路的正常运行;而工作电压选择过高,则可能在过电压发生时无法及时有效地保护电路。在一个工作电压为 5V 的直流电路中,应选择工作电压在 5.5V - 6V 左右的 TVS 管。

  • 瞬态电压:这里的瞬态电压主要是指 TVS 管的击穿电压 VBR 和箝位电压 VC 。击穿电压是 TVS 管开始导通并发挥保护作用的电压值,箝位电压则是 TVS 管在导通后将电压限制在安全范围内的电压值。在选型时,要确保击穿电压略高于电路可能出现的最高瞬态电压,以保证 TVS 管在正常情况下不导通;同时,箝位电压必须低于被保护电路元件的最大耐受电压,这样才能有效地保护电路元件免受损坏。例如,对于一个最大耐受电压为 10V 的电路元件,所选 TVS 管的箝位电压应小于 10V,一般可以选择箝位电压在 7V - 8V 左右的 TVS 管,以确保在过电压情况下,TVS 管能够将电压箝位在安全范围内,保护电路元件。

  • 峰值电流:峰值电流 IPP 是指 TVS 管能够承受的最大瞬态脉冲电流 。在电路中出现瞬态过电压时,会产生瞬间的大电流,TVS 管需要能够承受这些大电流,将其导向地,从而保护电路。因此,在选型时,要根据电路中可能出现的最大瞬态电流来选择 TVS 管,确保其峰值电流大于电路中的最大瞬态电流。在一些可能遭受雷击感应的户外设备电路中,可能会出现高达几十安培甚至上百安培的瞬态电流,这时就需要选择峰值电流较大的 TVS 管,如峰值电流为 100A、200A 等的 TVS 管,以满足保护需求。

  • 响应时间:TVS 管的响应时间是指从瞬态电压超过其击穿电压到 TVS 管开始导通并限制电压的时间 。响应时间越短,TVS 管对瞬态过电压的抑制能力就越强,能够更及时地保护电路。在一些对信号传输速度要求较高的高速电路中,如 USB 3.0、HDMI 等接口电路,TVS 管的响应时间必须足够短,以避免对高速信号产生干扰。一般来说,TVS 管的响应时间可以达到皮秒(ps)量级,在选型时,应尽量选择响应时间短的 TVS 管,以满足电路的快速保护需求。

  • 极性:如前文所述,TVS 管分为单向和双向两种类型 。在选型时,需要根据电路的实际情况来选择合适极性的 TVS 管。如果电路中只存在单向的过电压,如直流电路中的正向过电压或反向过电压,那么可以选择单向 TVS 管;而如果电路中可能出现双向的过电压,如交流电路以及一些可能存在正负向电压波动的直流电路,就需要选择双向 TVS 管。在交流电源的保护电路中,必须使用双向 TVS 管,以应对交流电压正负两个方向的瞬态过电压。

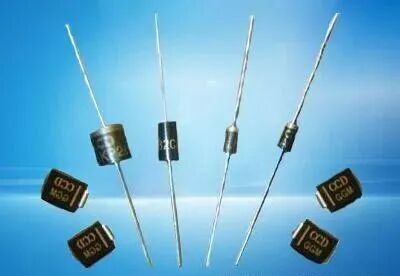

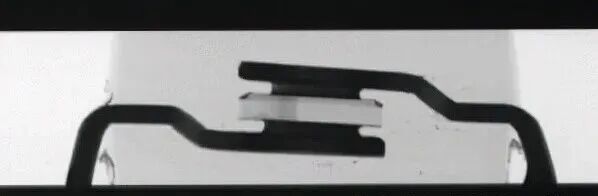

  • 封装类型:TVS 管的封装类型多种多样,常见的有轴向引线封装、贴片式封装、插件式封装等 。不同的封装类型在尺寸、功率容量、散热性能等方面存在差异。在选型时,需要根据电路板的空间布局、电路的功率需求以及散热要求等因素来选择合适的封装类型。在一些小型化的电子设备中,如手机、平板电脑等,由于电路板空间有限,通常会选择贴片式封装的 TVS 管,这种封装类型体积小、重量轻,能够节省电路板空间;而在一些功率较大、散热要求较高的电路中,可能会选择插件式封装或大功率模块封装的 TVS 管,以满足功率和散热的需求。

未来趋势展望


随着电子技术的不断发展,TVS 管也在持续演进,以适应日益增长的市场需求和技术挑战。在未来,TVS 管将在多个方面展现出令人瞩目的发展趋势。

在尺寸方面,随着电子产品不断向小型化、微型化方向发展,对 TVS 管的尺寸要求也越来越苛刻。未来,TVS 管将朝着更小尺寸的方向发展,如采用更先进的封装技术,进一步减小封装体积,以满足便携式电子设备、可穿戴设备等对空间高度敏感的应用需求 。一些新型的贴片式 TVS 管封装尺寸已经能够做到非常小,甚至可以集成到芯片级封装中,这将极大地节省电路板空间,提高电子设备的集成度。

在抑制能力上,随着电子设备面临的瞬态过电压威胁越来越复杂和严重,TVS 管需要具备更高的抑制能力,以应对更大的电压冲击和更高的能量浪涌 。未来的 TVS 管将不断提升其浪涌吸收能力和击穿电压,能够承受更高的功率和电流,为电子设备提供更可靠的保护。在一些高压电力设备、航空航天等领域,对 TVS 管的高抑制能力需求尤为迫切,未来的 TVS 管有望在这些领域发挥更重要的作用。

在功耗上,在节能和低碳的大趋势下,低功耗的 TVS 管将更受欢迎。未来,TVS 管将通过优化材料和结构设计,降低自身的功耗,减少在正常工作状态下的能量损耗 。这不仅有助于提高电子设备的能源利用效率,延长电池供电设备的续航时间,还能减少设备的发热,提高设备的稳定性和可靠性。在物联网设备、智能家居等领域,大量的设备需要长时间运行,低功耗的 TVS 管将成为这些设备的理想选择。

在集成化方面,未来的 TVS 管可能会与其他功能元件集成在一起,形成多功能的保护模块 。例如,将 TVS 管与滤波电容、电感等元件集成,实现对瞬态过电压和电磁干扰的综合防护;或者将 TVS 管与信号调理电路、微控制器等集成,实现更智能化的电路保护和监测功能。这种集成化的趋势将为电路设计带来更多的便利,减少电路板上的元件数量,降低成本,提高系统的整体性能。

TVS 管作为电子设备的 “安全卫士”,在过去的发展中已经取得了显著的成就,在未来,它也将继续发挥重要作用,为电子行业的发展注入新的活力。

总结


TVS 管作为电子电路中的关键保护器件,以其独特的工作原理、卓越的性能优势和广泛的应用领域,在电子设备的稳定运行中发挥着不可替代的作用。它能够在瞬间对瞬态过电压做出响应,将过高的电压限制在安全范围内,保护电路中的精密元件免受损坏,为电子设备的正常工作提供了坚实的保障。

随着电子技术的不断发展,TVS 管在尺寸、抑制能力、功耗和集成化等方面展现出了新的发展趋势,将更好地满足未来电子设备对高性能、高可靠性保护器件的需求。无论是在日常生活中的手机、电脑,还是在工业控制、汽车电子、医疗设备等关键领域,TVS 管都将持续发挥重要作用,成为推动电子行业发展的重要力量。

来源:电磁兼容之家
