SolidWorks标准化应用三：设计库

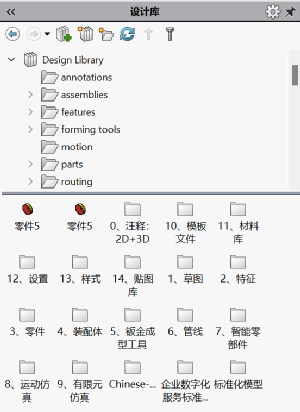

设计库：数据重用
尽管每一个产品都是不同的，但是对类似的零部件和特征来说，有许多任务是重复性的。设计库可以通过拖拽的方式生成想要的文件，而不是每次都重新创建，大幅提高研发效率。3.1材质库

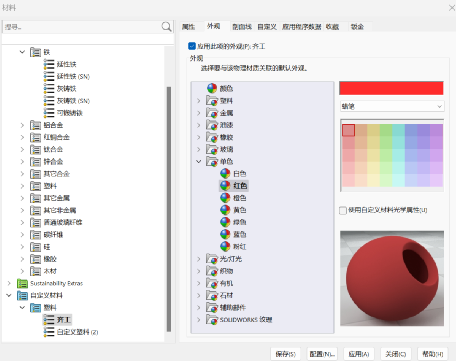

材料库是包含有关每个材料的信息的数据库。SOLIDWORKS 提供的库有：只读库、SOLIDWORKS 材料、可在其中生成自定义材料的库，以及自定义材料。您可生成其他的库来存储自定义材料。3.2贴图库

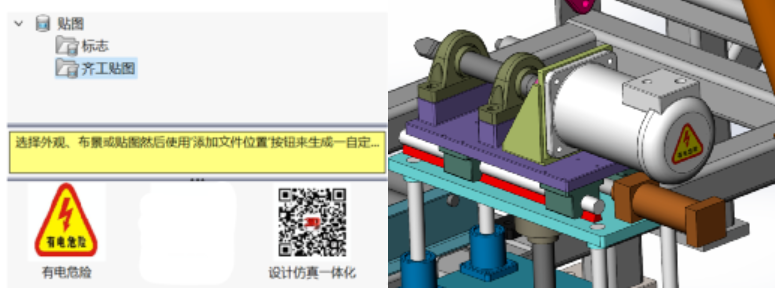

贴图是应用到模型的 2D 图像，您可使用贴图给模型应用警告或指南标号。我们推荐您将贴图应用到零件，而不是装配体。在零件中，您控制要应用贴图的面。在装配体中，您不能选取特定的面。3.3样式/注释库

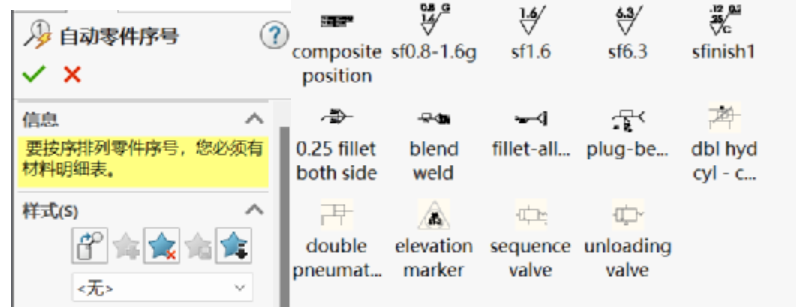

您可为尺寸和各种注解（注释、形位公差符号、表面粗糙度符号及焊接符号）定义与文字处理文件中段落样式相类似的样式。当您使用带注解的样式时，您可重复常用的符号。3.4图块库
您也可以使用工程图中的块保存工程图项目（如标准注释、标签位置等）。【使用块之间的几何关系生成机械设备运动的草图局。】3.5特征库

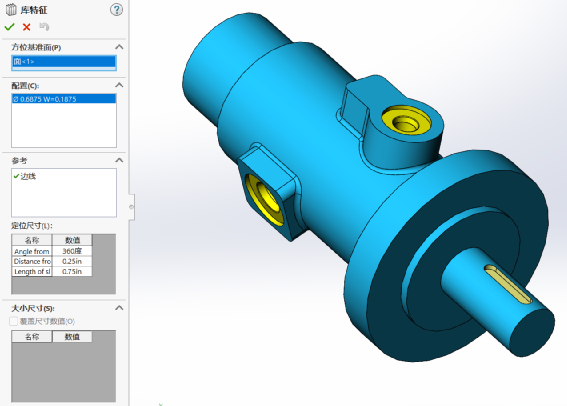

库特征是常用的特征或特征组合，您创建这些特征后将它们保存在库中以便以后使用。大多数类型的特征支持作为库特征使用，但对某些特征有一定的限制。库特征通常由添加到基体特征的特征组成，但不包括基体特征本身。因为在一个零件中不能有两个基体特征，您无法将包含基体特征的库特征添加到已经具有基体特征的零件上。然而，您可以生成包括基体特征的库特征，并将其插入到空零件。您可生成常用的特征，如孔或槽，并将之保存为库特征。您可以使用多个库特征作为块来生成一个零件。这样可以节省时间，而且有助于保证模型中的统一性。3.6钣金成形工具库

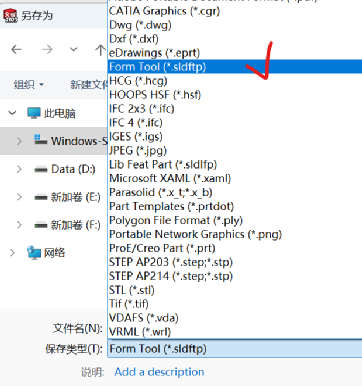

成形工具是可以用作折弯、伸展或成形钣金的冲模的零件，能够生成一些成形特征，例如百叶窗、矛状器具、法兰和筋。您只能从设计库中插入成形工具，而且只能将其应用到钣金零件。有两种方法可以使用成形工具。每种方法都有不同的工作流程：1、.sldftp 文件。创建一个 .sldftp 文件，然后将其存储在任何文件夹中。成形工具的功能基于文件扩展名。在创建这些文件时，使用了更新的技术。2、.sldprt 文件。创建一个 .sldprt 文件，然后将其存储到一个在设计库中标记为成形工具文件夹的文件夹中。在创建这些文件时，使用了传统的技术。3.7焊件型材/轮廓库
您可以创建自己的焊件轮廓，以在创建焊件结构构件时使用。您将轮廓创建为库特征零件，然后将之存档于一定义的位置，这样可供选择之用。3.8标准零部件库

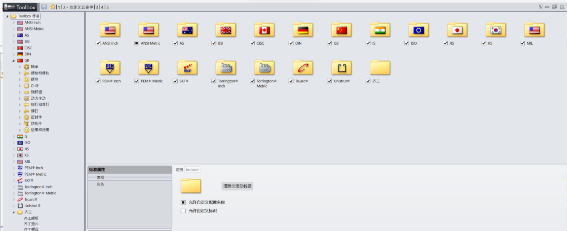

SOLIDWORKS® Toolbox 包括与 SOLIDWORKS 完成集成的标准零件库。选择您的标准和想插入的零件类型，然后将零部件拖动到您的装配体。您可自定义 Toolbox 零件库，使之包括您公司的标准，或包括您最常引用的零件。Toolbox 库包含所支持标准的主零件文件以及零部件大小及配置信息的文件夹。在 SOLIDWORKS 中使用新的零部件大小时，Toolbox 会根据您的用户参数设置更新主零件文件以记录配置信息或针对此大小生成零件文件。3.9智能零部件库

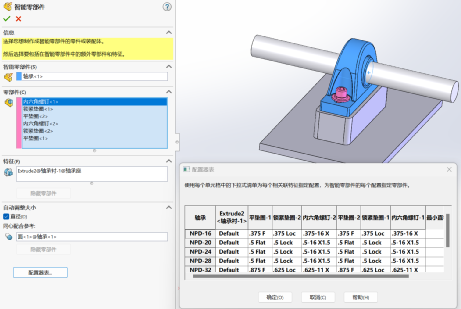

您从经常使用且需要添加关联零部件和特征的零部件生成智能零部件。如：带装配螺钉、螺母、螺钉孔、及切除的接头、带凹槽的固定环、带螺栓和装配孔的马达等。使零部件具有智能，也就是将其它零部件和特征与智能零部件关联起来。在装配体中插入智能零部件时，可以选择是否插入关联的零部件和特征。以下特征可与智能零部件关联：您可以将智能零部件的配置映射至关联零部件和特征的配置。您可以向圆柱形智能零部件添加自动调整大小功能。在圆柱形零部件上插入智能零部件时，智能零部件的大小会自动进行调整，以适应圆柱形零部件的大小。3.10库的管理与维护
