Solidworks参数化应用合集

注：

• 提前梳理参数规则或设计意图。

• 重命名草图、尺寸、特征等。

• 结构树梳理分组。

1、尺寸驱动

驱动尺寸：显示正确的尺寸数值，并且可以用来更改模型。

从动尺寸：显示正确的尺寸数值，但不能用来更改模型。

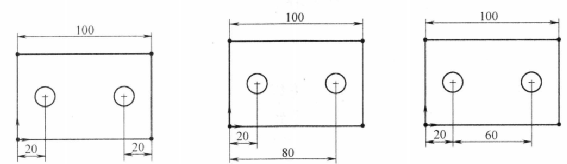

【尺寸标注中的设计意图】

2、约束关系

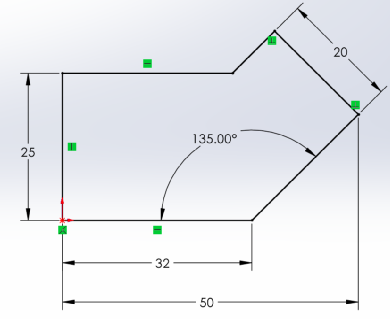

约束关系：是指草图几何体之间的平行、相切和同心等信息。通过草图的几何关系， SW可以在模型设计中完全体现设计意图。

3、设计树顺序、分组、命名

使用 FeatureManager 设计树：

Ø按名称选择模型中的项目。

Ø过滤 FeatureManager 设计树。

Ø确认和更改特征的创建顺序。您可以在 FeatureManager 设计树中拖动项目来重新调整特征的生成顺序。拖动项目会更改重建模型时特征重新生成的顺序。

Ø通过双击特征的名称以显示特征的尺寸。

Ø要更改项目的名称，请在名称上两次缓慢单击以选择该名称，然后输入新的名称。

Ø压缩和解除压缩零件特征和装配体零部件。

Ø右键单击特征，然后选择父子关系以查看父子关系。

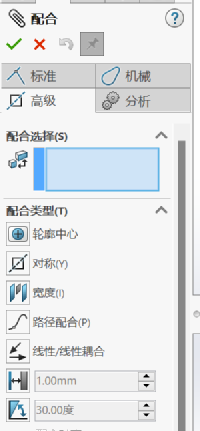

4、自底向上建模的配合关系

配合在装配体零部件之间生成几何关系，不同的配合关系也表达着不同的设计意图。如：距离配合和宽度配合都可使零部件置中，但参数变更后的设计意图有所不同。

5、自顶向下建模的关联参考

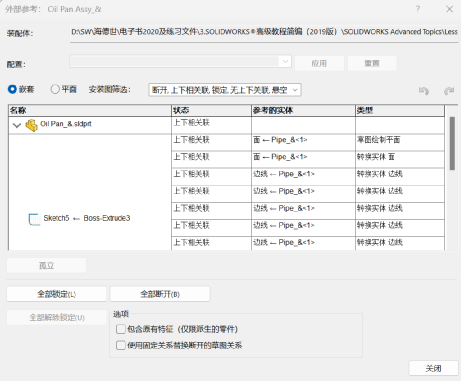

在自顶向下的技术中，某些关系和尺寸是和同在一个装配体中的其它零部件实体相关联的，故而可以实现零部件之间的参数驱动。

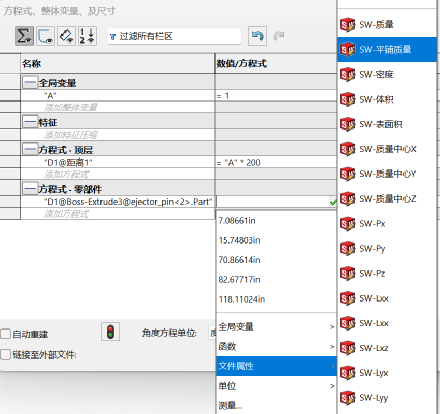

6、方程式

您可使用方程式定义尺寸、全局变量或数学函数。您还可以在零件和装配体中的两个或多个尺寸之间生成数学几何关系。

您可在方程式中使用以下作为变量：

Ø尺寸名称

Ø全局变量

Ø其它方程式

Ø数学关系

Ø文件属性

Ø尺寸测量

您可使用任何受支持的运算符、函数和常数。

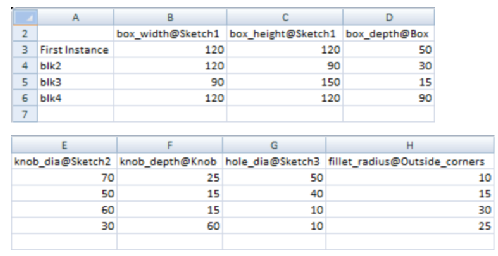

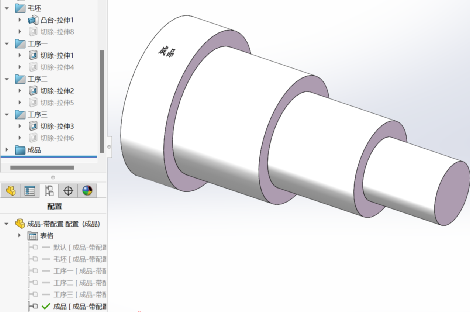

7、配置及设计表

SOLIDWORKS 中的配置让您可以在单一的文件中对零件或装配体模型生成多个设计变化。配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。

您可以手动生成配置，或者使用系列零件设计表同时建立多个配置。系列零件设计表提供了一种简便的方法，在工作表中建立和管理配置。您可在零件和装配体文件中使用系列零件设计表。

8、配置出版程序

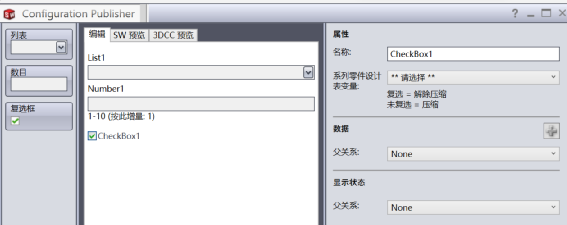

在 Configuration Publisher 对话框中，可以为指定零件和装配体的配置创建界面。

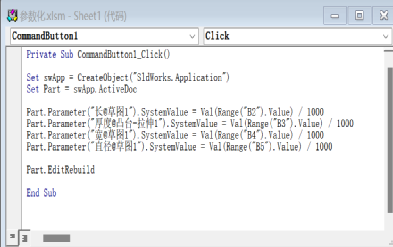

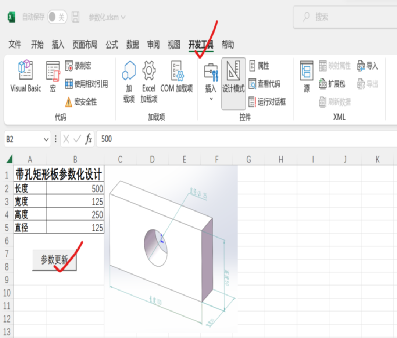

9、EXCEL驱动

10、DriveWorksXpress

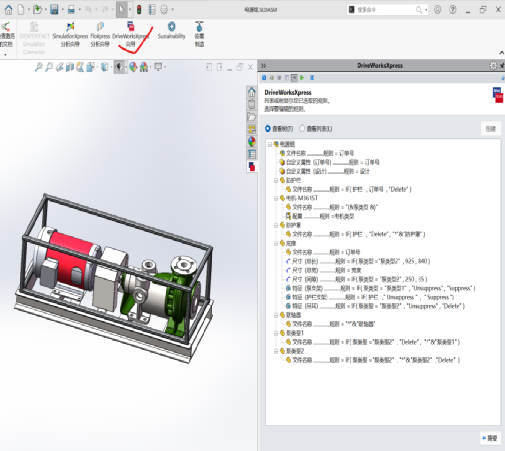

使用 DriveWorksXpress 可以自动化您的设计过程， 从您设置的基于规则的项目中生成模型的无限多变体并反复运行。

DriveWorksXpress与系列零件设计表相比的优势：

文件大小 ：DriveWorksXpress 可生成尽可能小的新文件。

易于使用：易于生成新变体。易于管理客户所定制的模型和工程图。

可扩展性：随时间推移，可根据需求变化扩展和维护项目。

自动工程图：以自动生成所有零件和装配体的特有工程图。

基于规则：由规则决定驱动指定参数所需的计算或值。在规则编辑器中可以方便地关联可影响多个零件和装配体的规则和计算。

11、宏

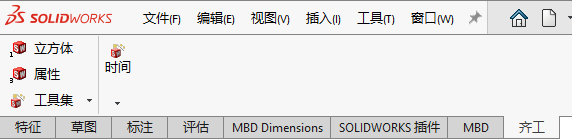

12、二次开发

插件：与SolidWorks运行在同一程序，运行效率高。但开发不稳定会导致SolidWorks无法 正常运行，并且对系统环境有所要求，部分用户可能无法加载插件

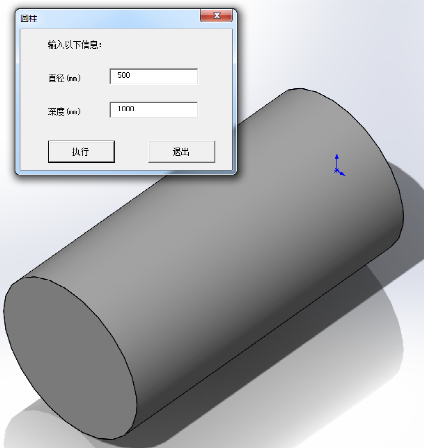

独立程序exe：跨进程调用API接口操作SolidWorks。运行效率相对插件低一些，但应用出错，不会影响SolidWorks本身。

13、参数化库

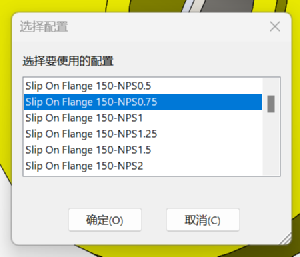

1、带有配置、设计表的系列零部件库。

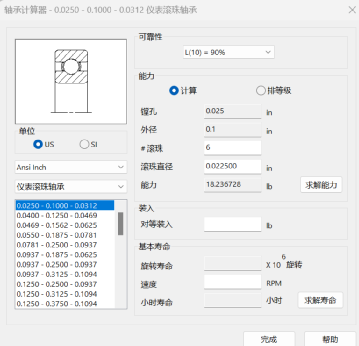

2、智能零部件库。

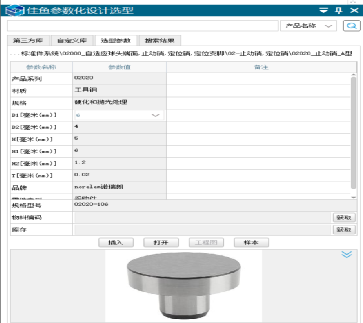

3、开放参数的选型零部件库
