SolidWorks Simulation仿真螺栓连接形式对比

一、刚性连接：

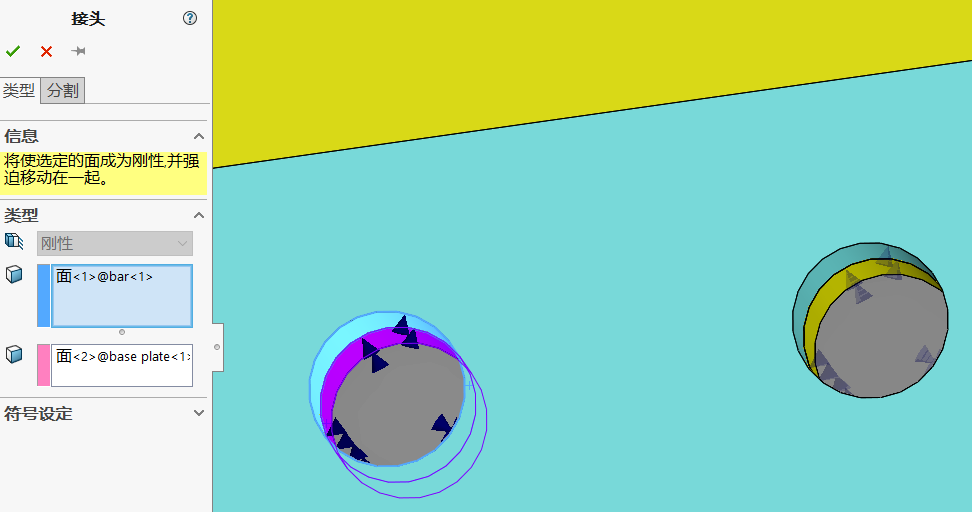

将一个实体中的面刚性连接到另一个实体中的面， 面只可作为组刚性变形，面上任何两个位置之间的距离保持不变。

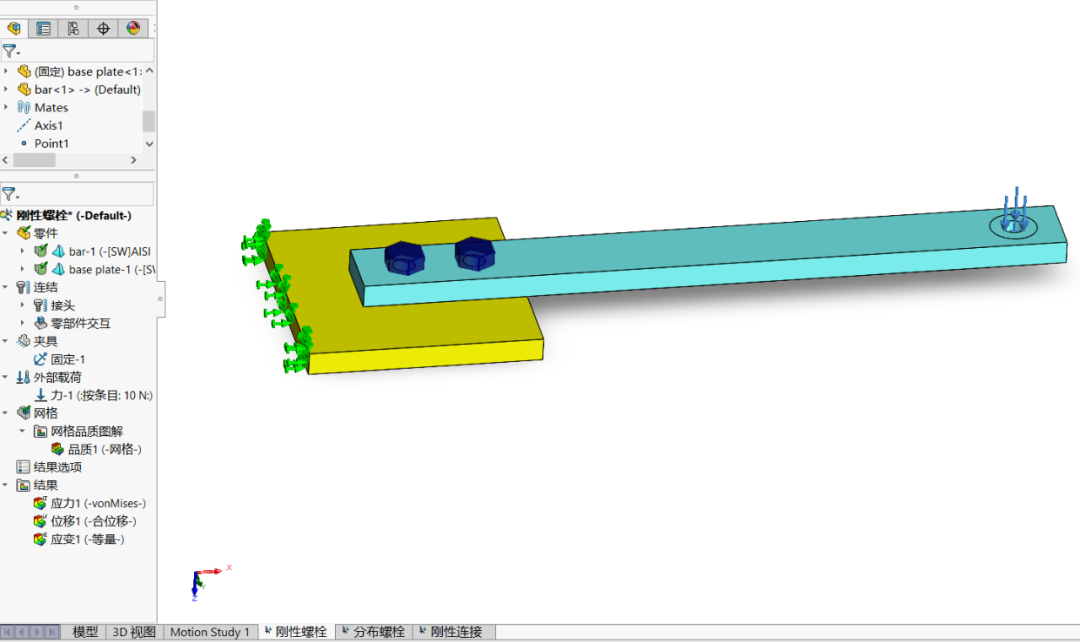

二、刚性螺栓：

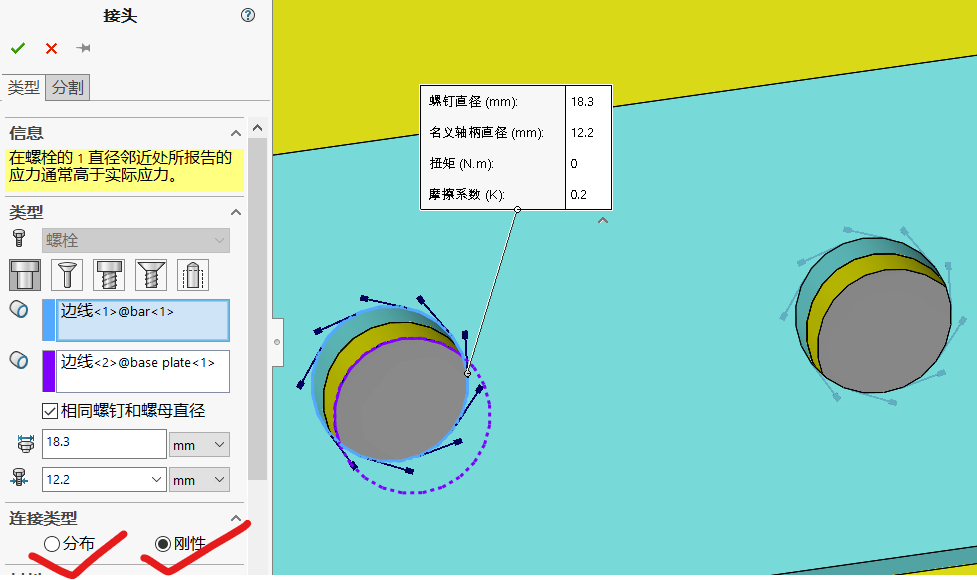

刚性连接应用刚性杆元件将螺栓头和螺母压印区域与代表螺栓柄的横梁单元连接。刚性连接会在所连接零部件的螺栓头和螺母区域内产生应力热点区域，因为刚性杆会引入高硬度。

三、分布螺栓：

分布式连接允许连接到螺栓接头的面的变形，从而提供更真实的接头行为展示，分布式连接在螺栓头和螺母接触区域内产生更真实的应力和位移场。

仿真结果：

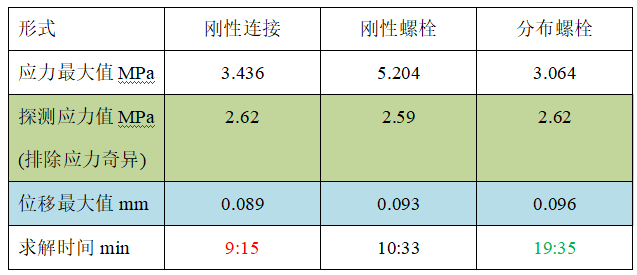

从对比结果知道分布螺栓结果更接近真实，但是此方法求解时间最长，大大影响计算效率。刚性连接时效性比较高。

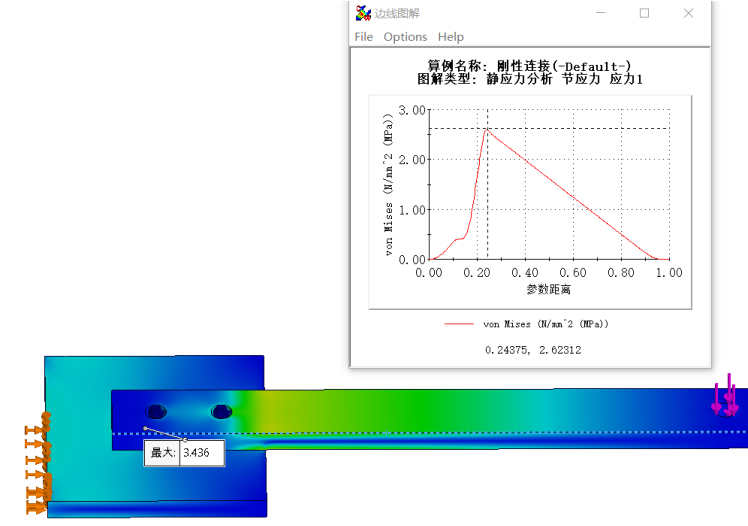

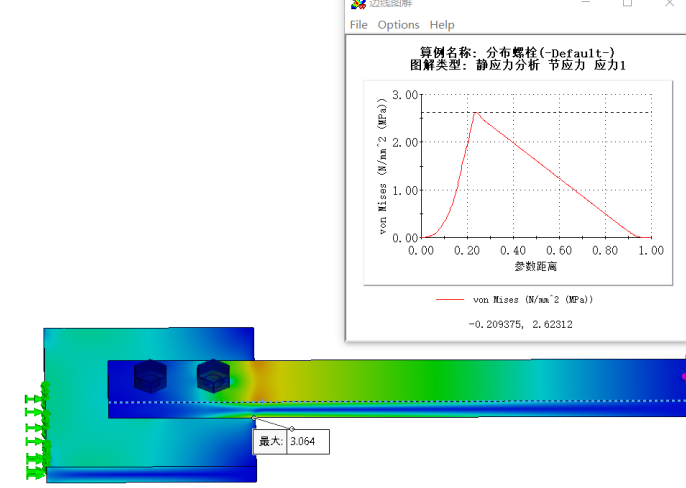

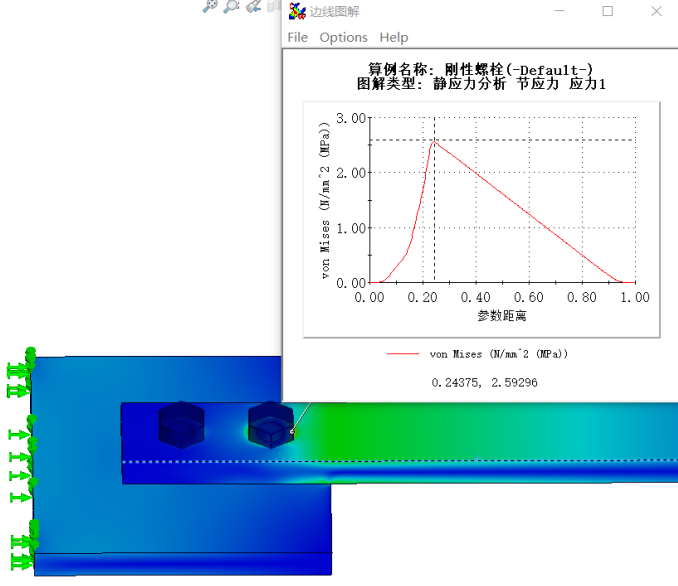

一、探测边线的应力值（避开应力奇异位置，做对比），刚性连接、刚性螺栓、分布螺栓。

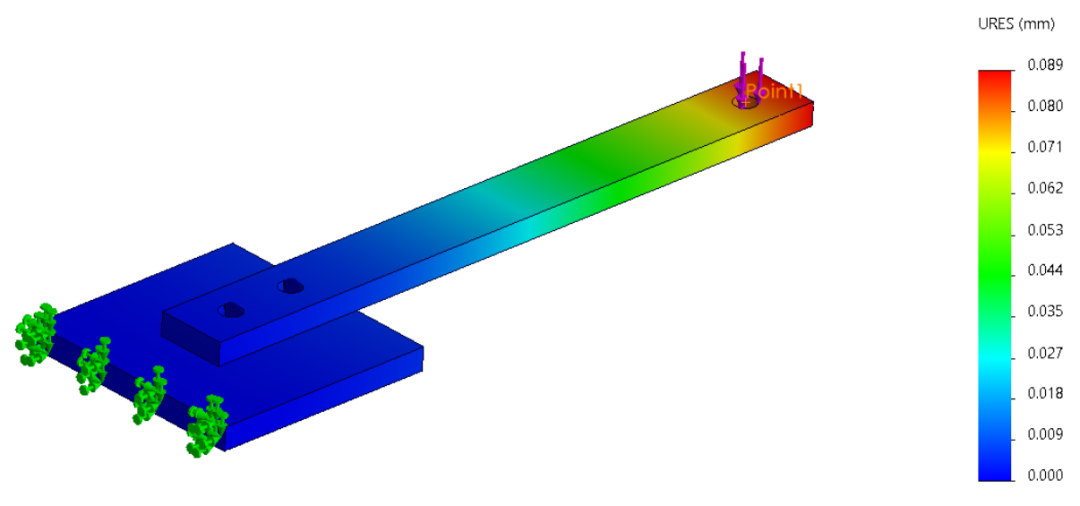

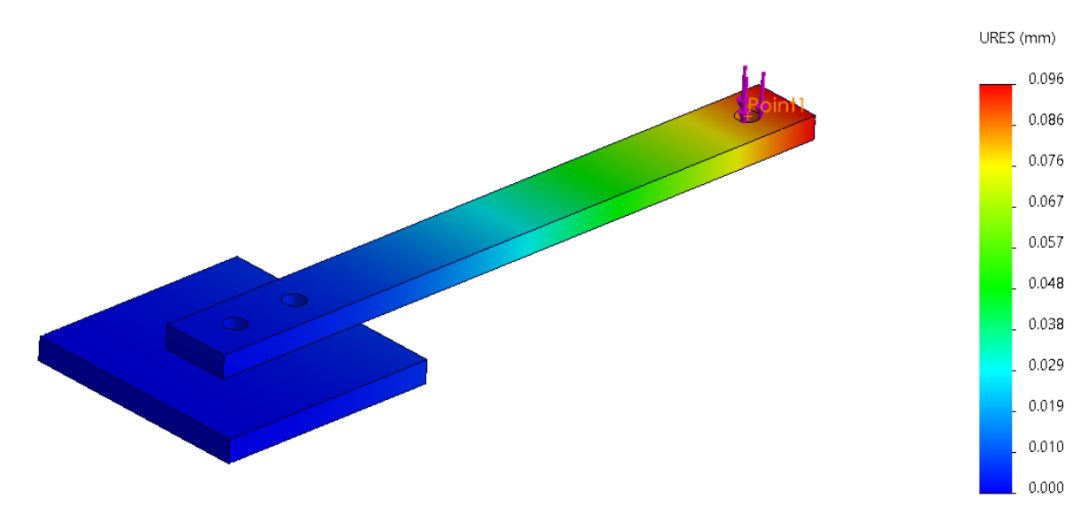

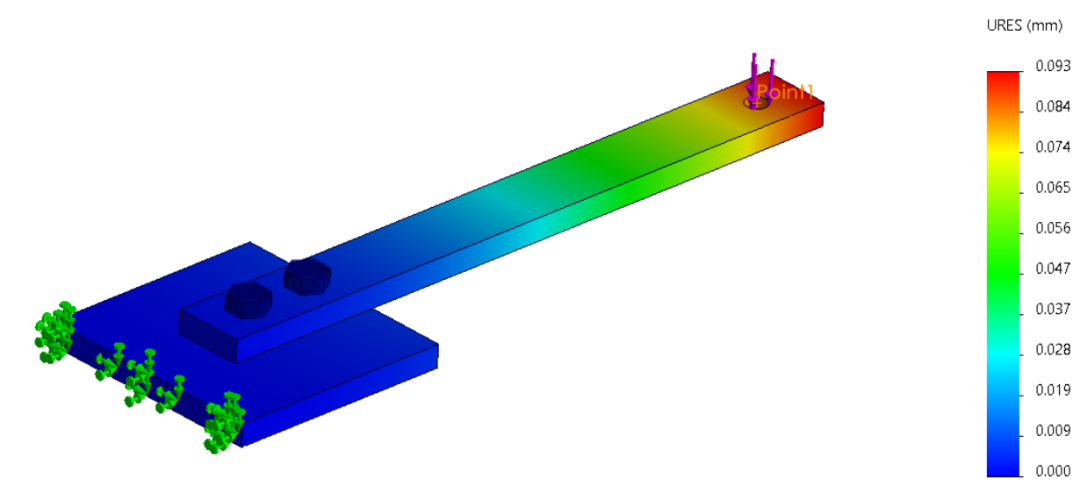

二、总变形图解

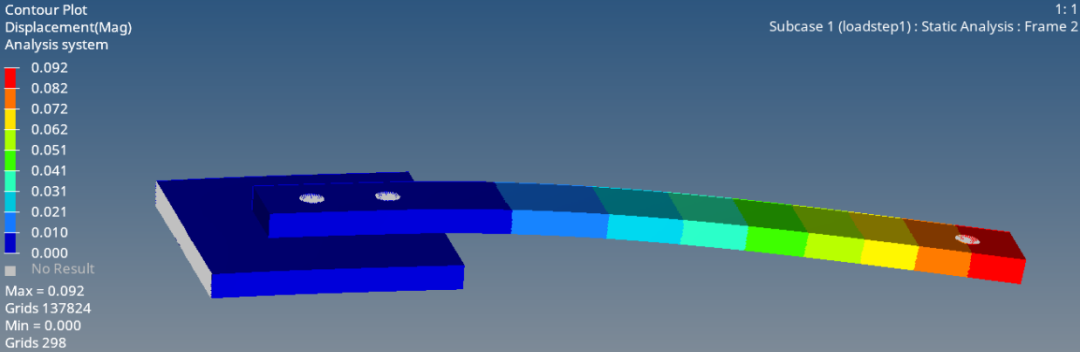

最后用hypermesh的RB2单元也做了一个求解，位移为0.092mm
