HyperMesh和Ansys Workbench联合仿真方法

设计仿真一体化

2小时前浏览3

关注

1、Workbench的自动化程度较高，可以只将Hypermesh创建的网格导入Workbench，其余操作可由Workbench完成。

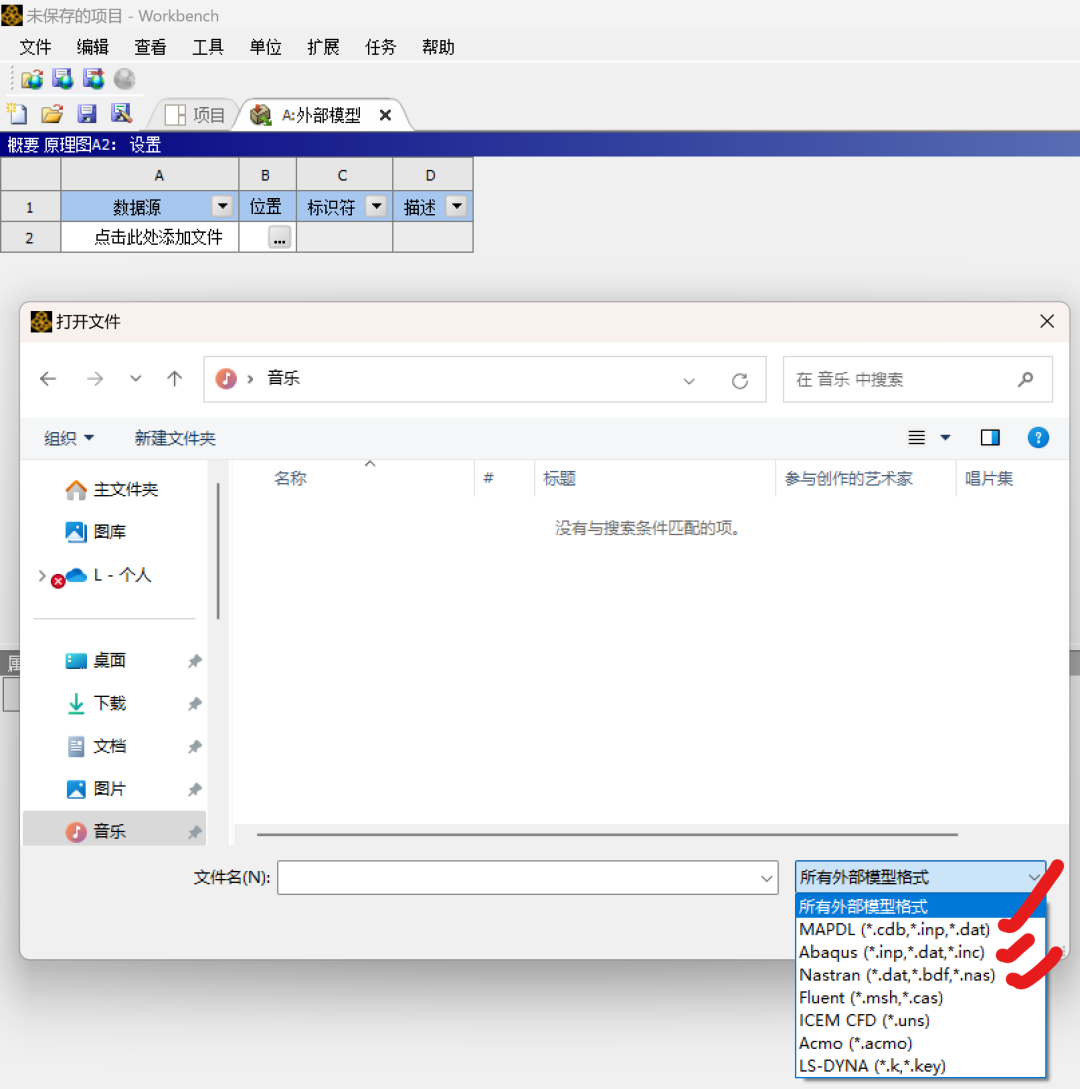

2、Workbench提供了有限元网格导入模块，可导入不同求解器格式的网格文件，这些网格文件包括ABAQUS的.INP文件、ANSYS的CDB文件、NASTRAN的BDF文件等。

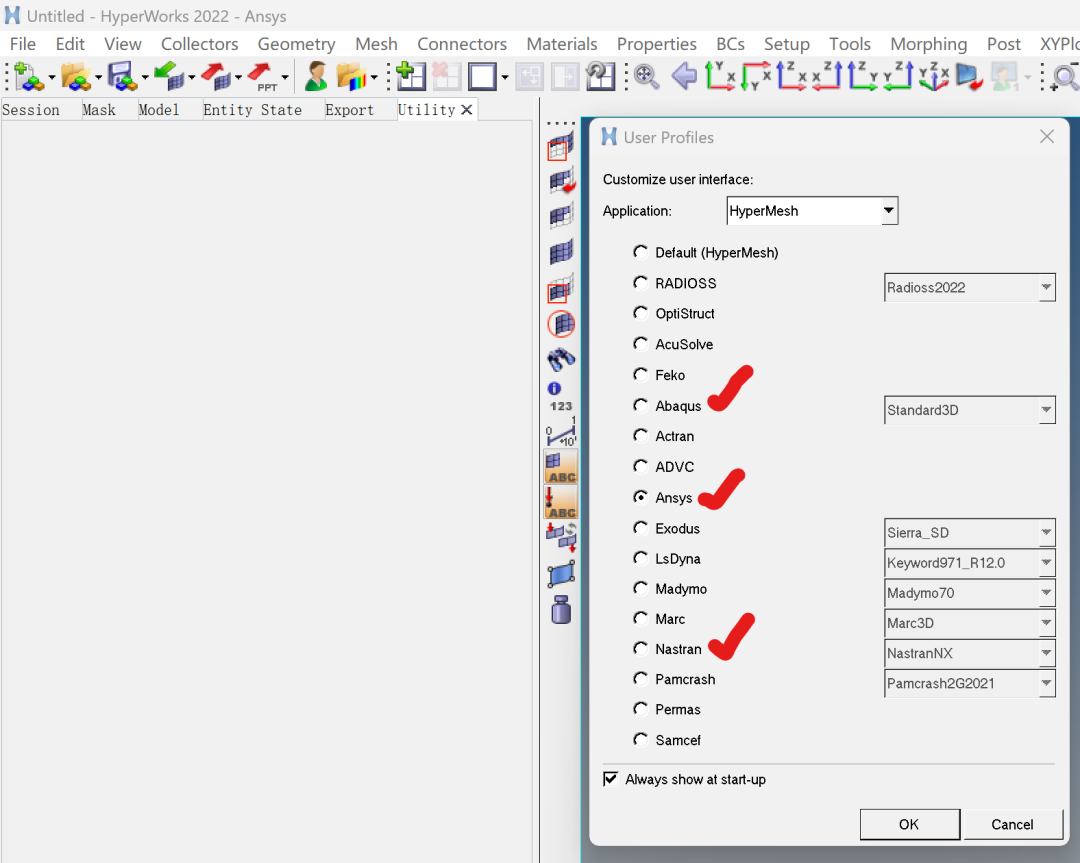

3、基于不同的求解器模板，Hypermesh可以创建不同的输出文件，如ABAQUS的.INP文件、NASTRAN的BDF文件，再直接导入到workbench。（注意：只能导入APDL输出的.CDB文件，而不能直接导入HYpermesh输出的.CDB文件）

总结：

由于不能直接导入Hypermesh输出的.CDB文件，所以需要利用APDL进行中转。

如果读者熟悉ABAQUS或NASTRAN，可以采用Hypermesh创建相应求解器的输出文件，它们可以直接导入到Workbench。

来源：设计仿真一体化
