SolidWorks联合Ansys Workbench热力学分析实例演练

设计仿真一体化

4小时前浏览7

关注

近期在学习【ANSYS Workbench 17.0热力学分析实例演练】这本书，选取个人常用案例给大家做个分享。

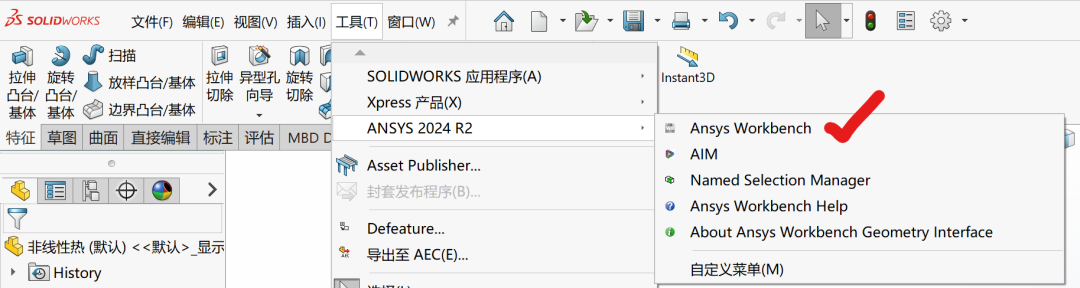

其中建模部分我依旧用的是solidworks，solidworks和ansys workbench可以实现模型和参数的传递。

一、SolidWorks建模。

1.1、稳态热模型：内直径为0.2m的蒸汽管道，厚8mm；管外包有隔热保温层，厚0.12m。

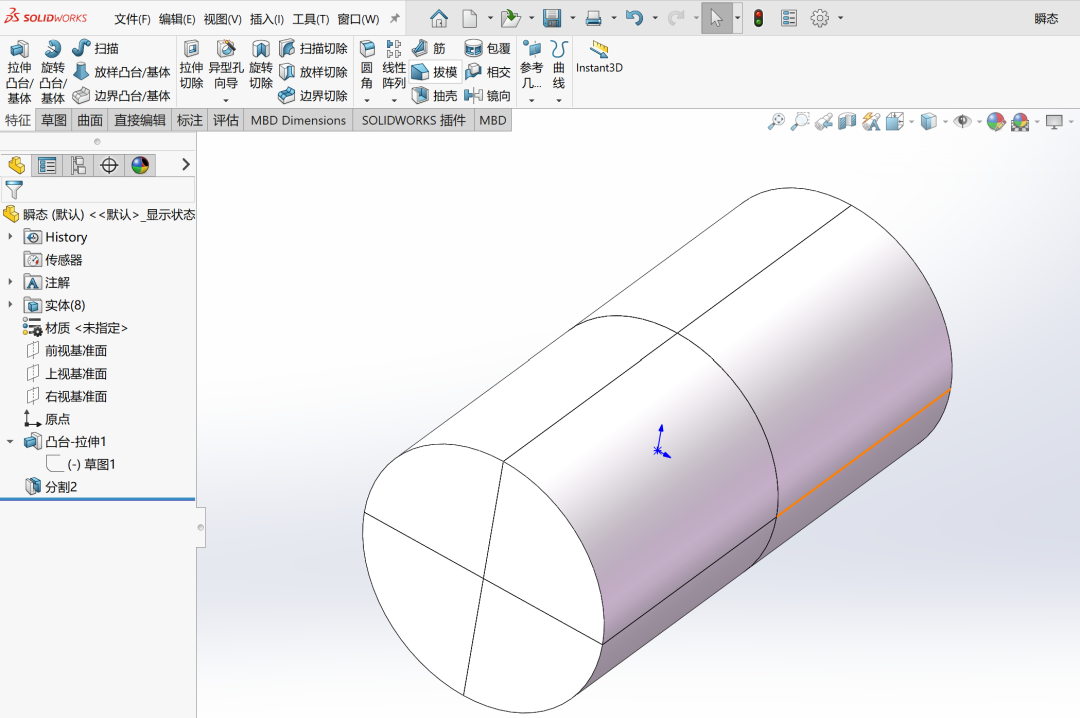

1.2、瞬态热模型：直径为0.3m，长度为0.6m的钢圆柱。并在SW里做好切分

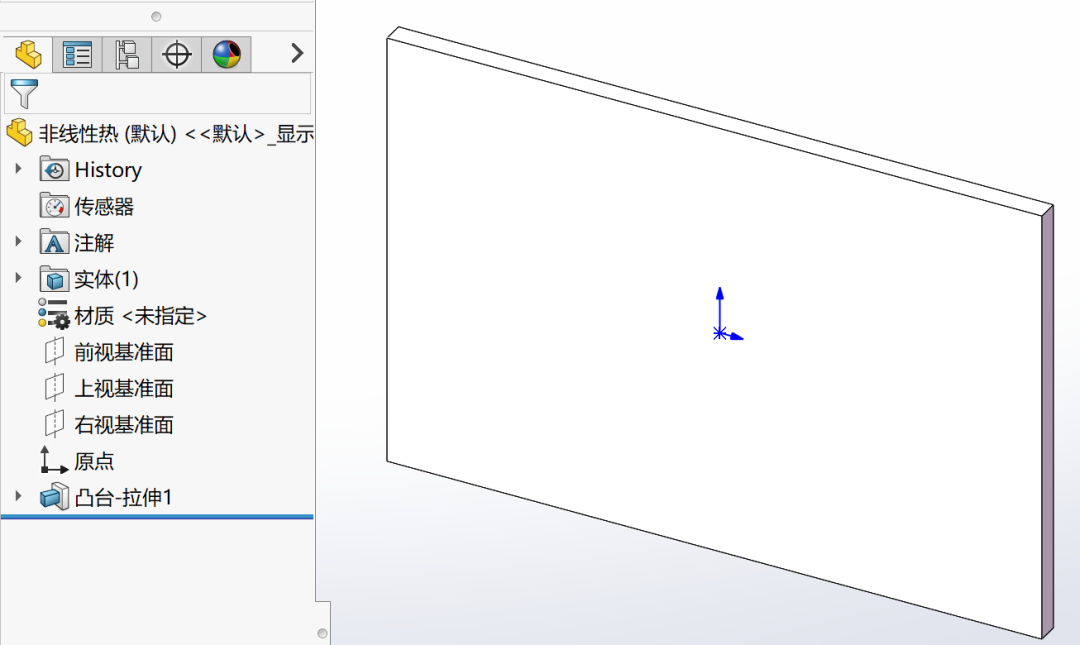

1.3、非线性热模型：120mm*80mm*4mm的金属平板。

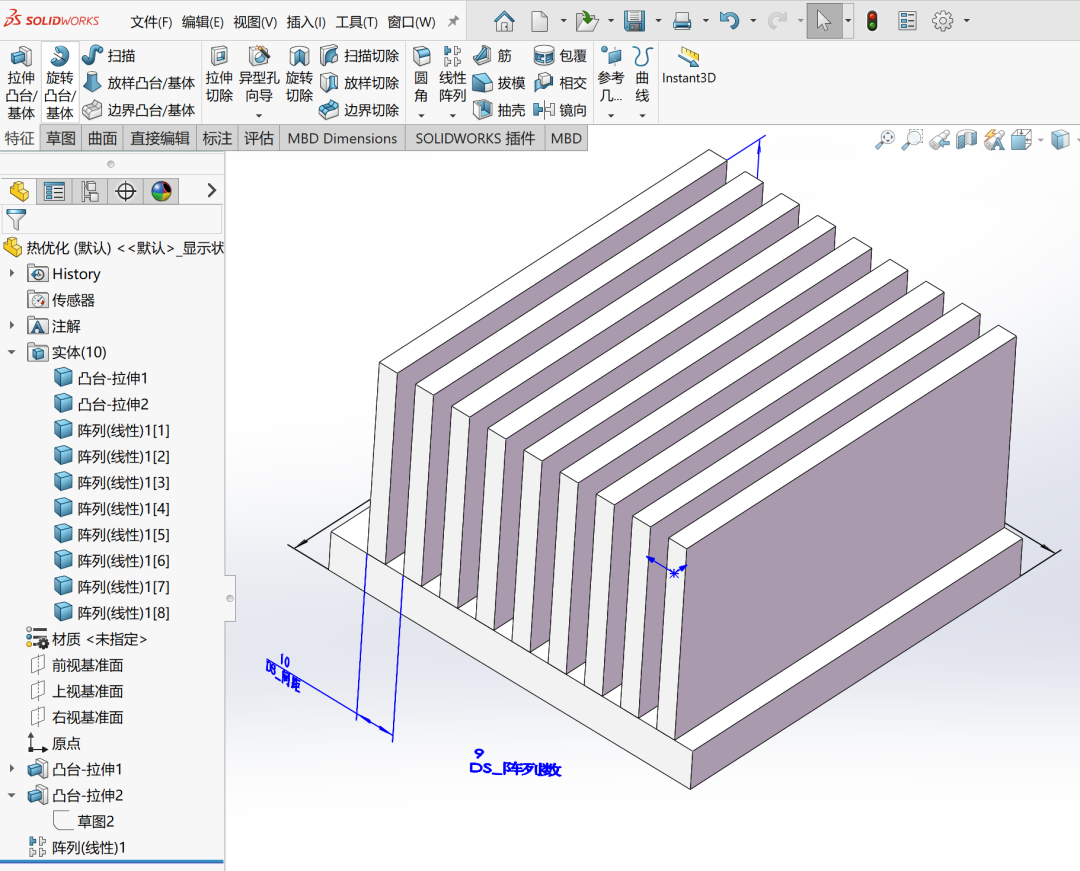

1.4、热优化模型：需要优化的参数，注意命名为ansys workbench可以识别的格式。

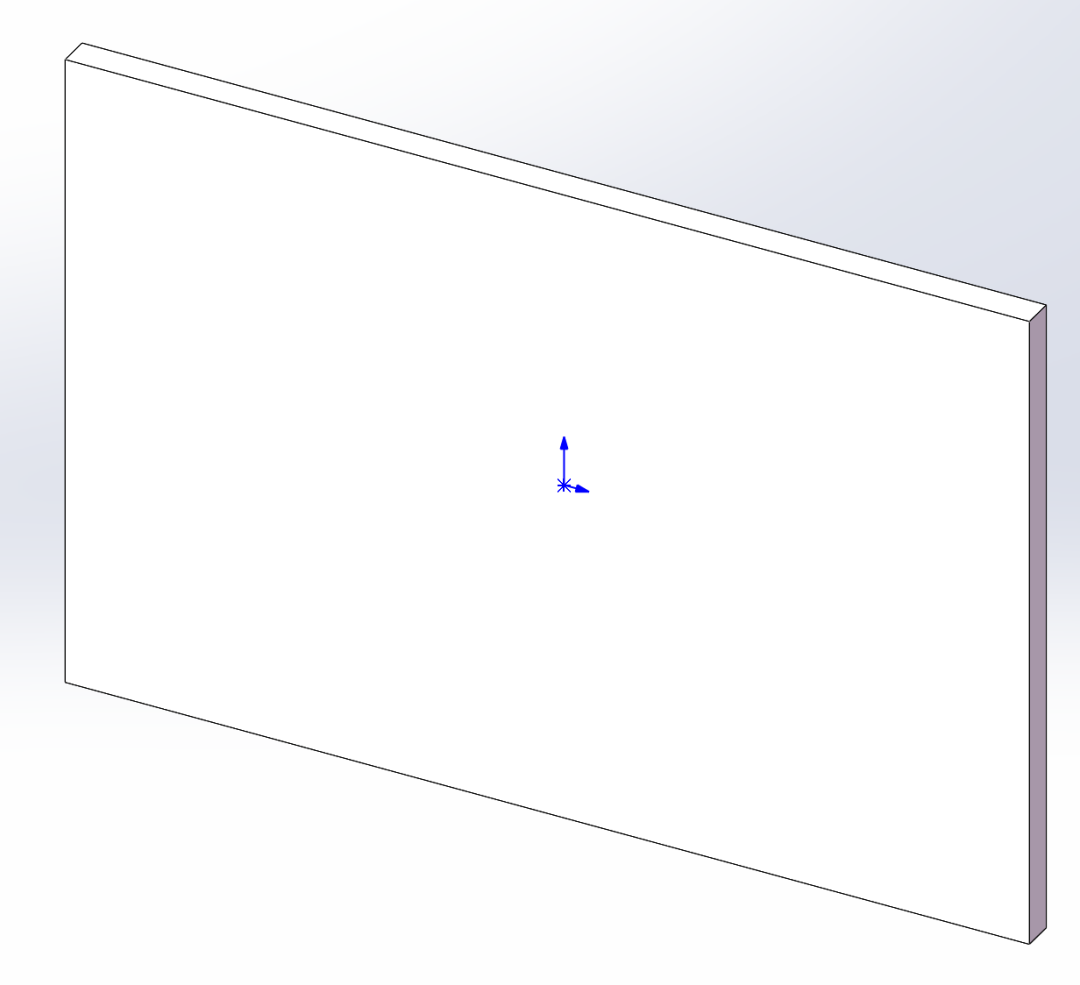

1.5、热应力&热变形模型：120mm*80mm*4mm的金属平板。

二、Ansys Workbench仿真

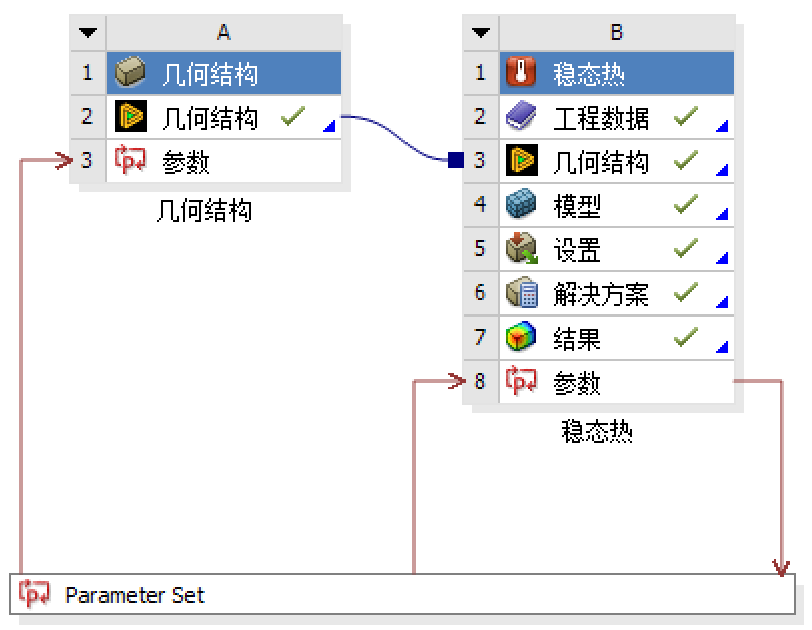

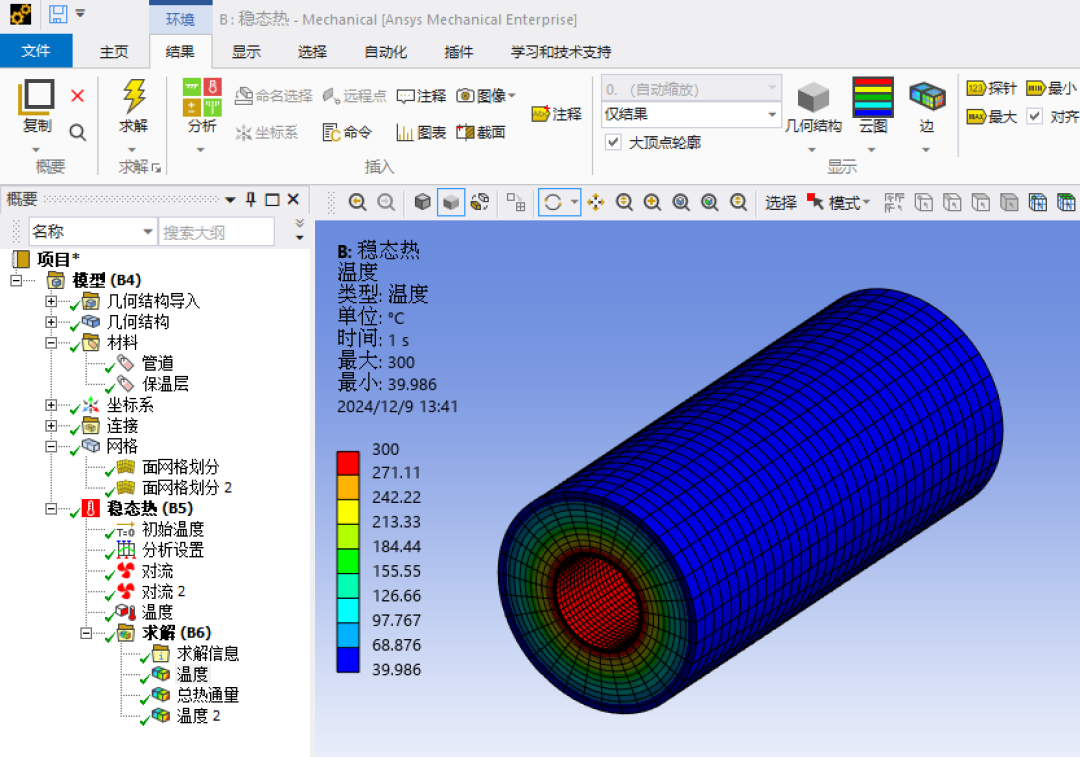

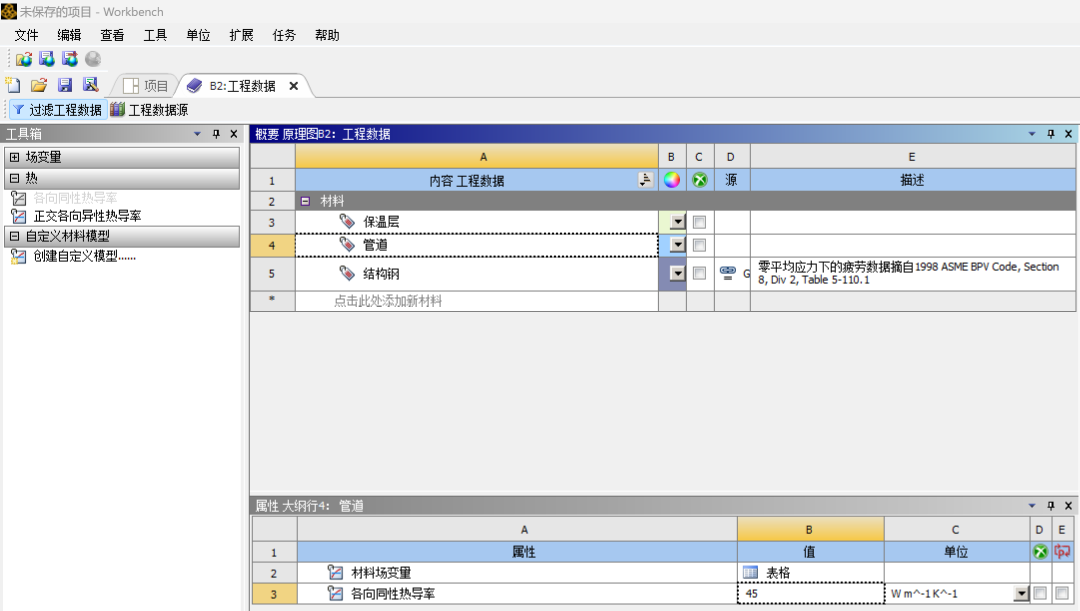

1、稳态热分析：物体的温度不随时间发生变化。

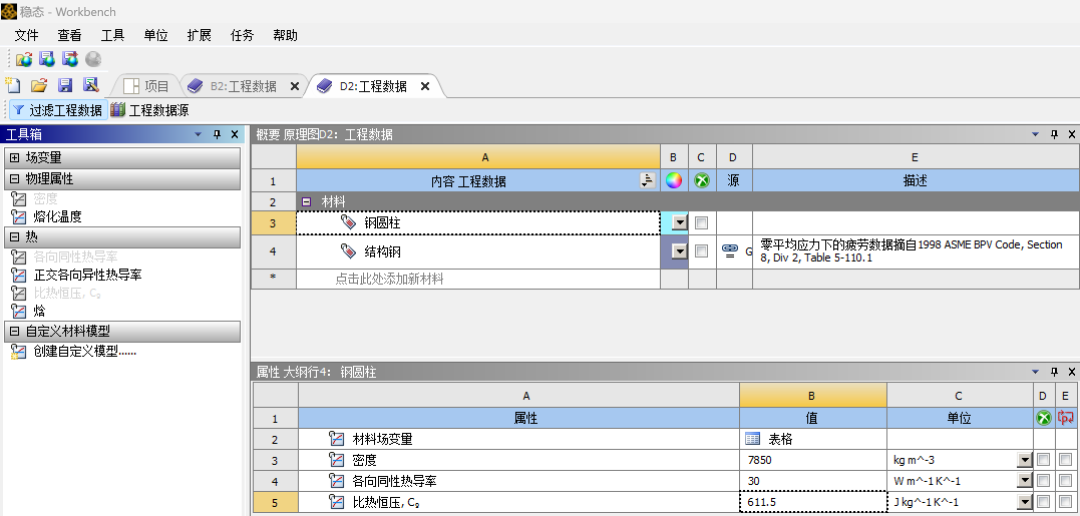

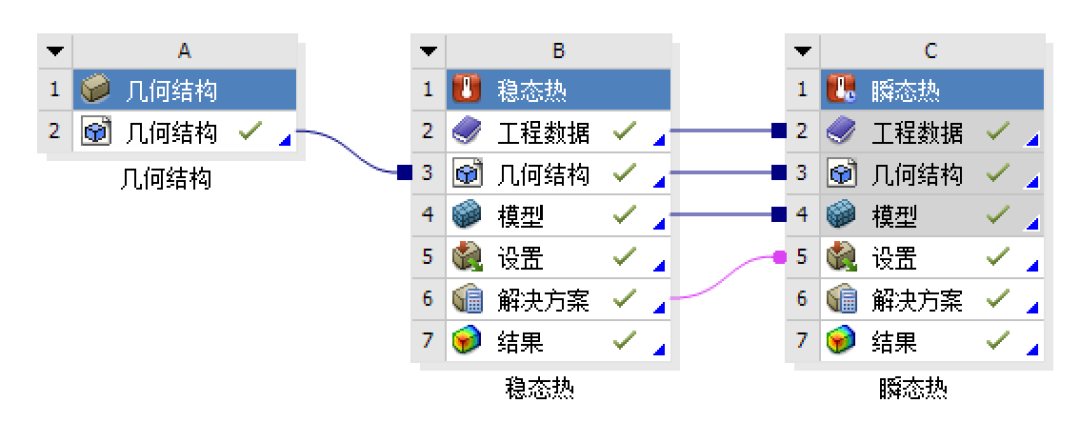

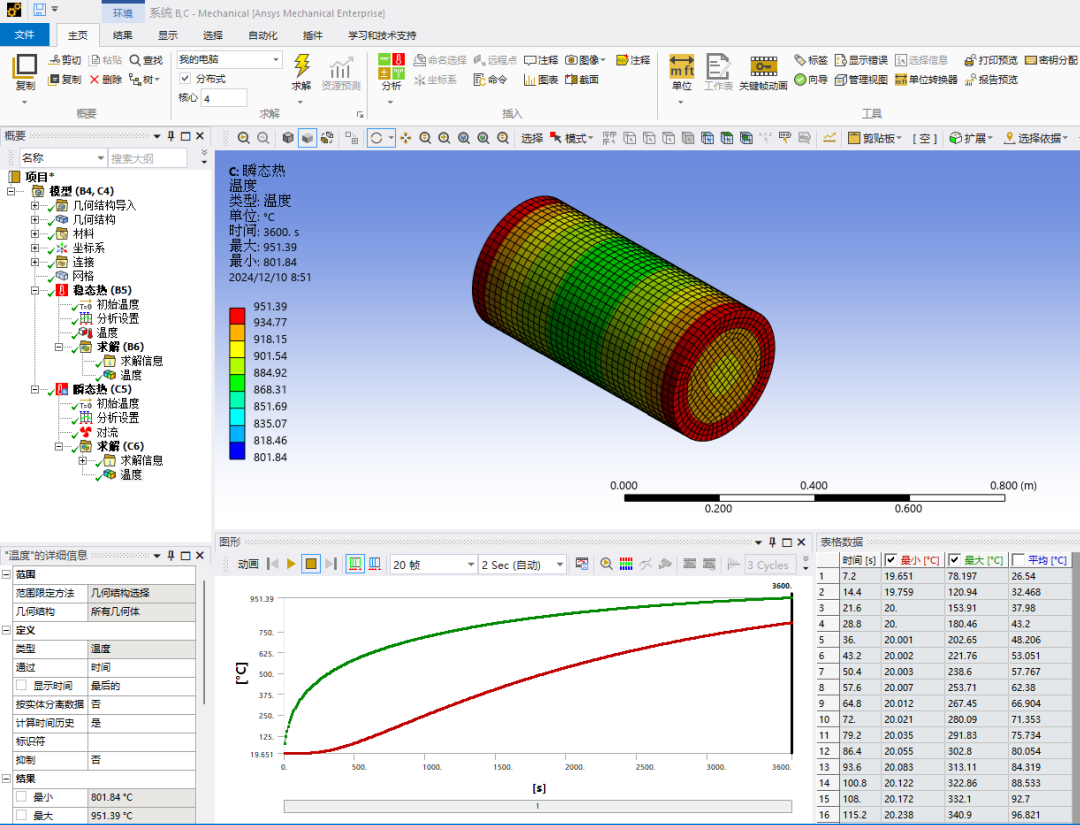

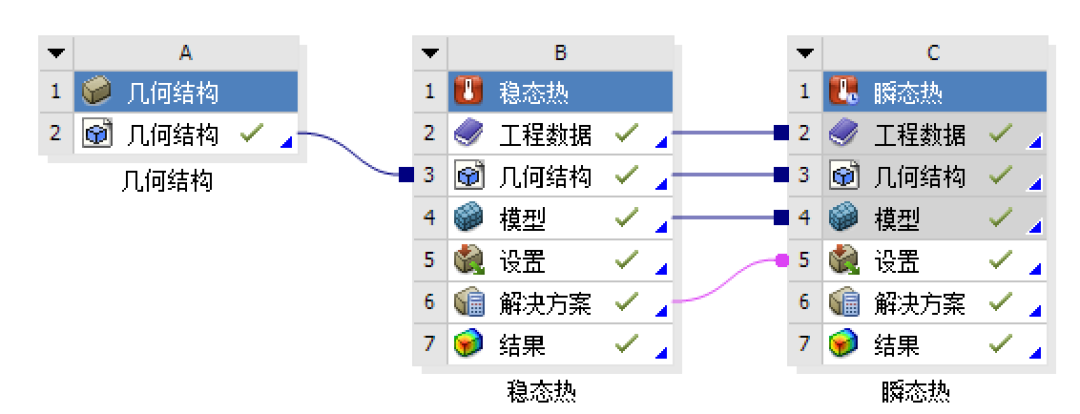

2、瞬态热分析：即温度场是随时间而变换的。

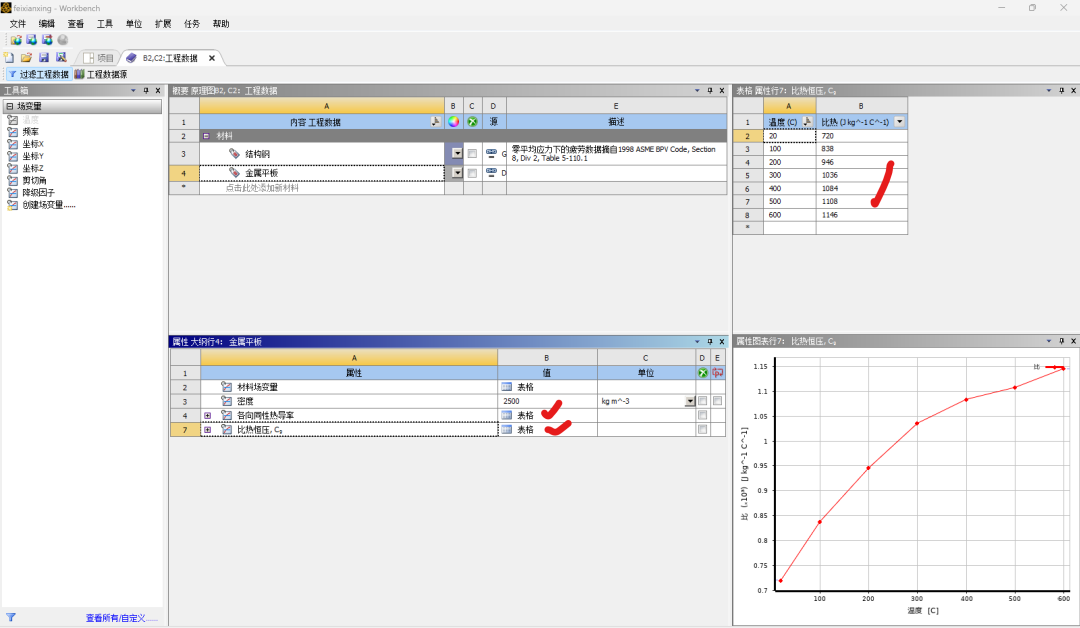

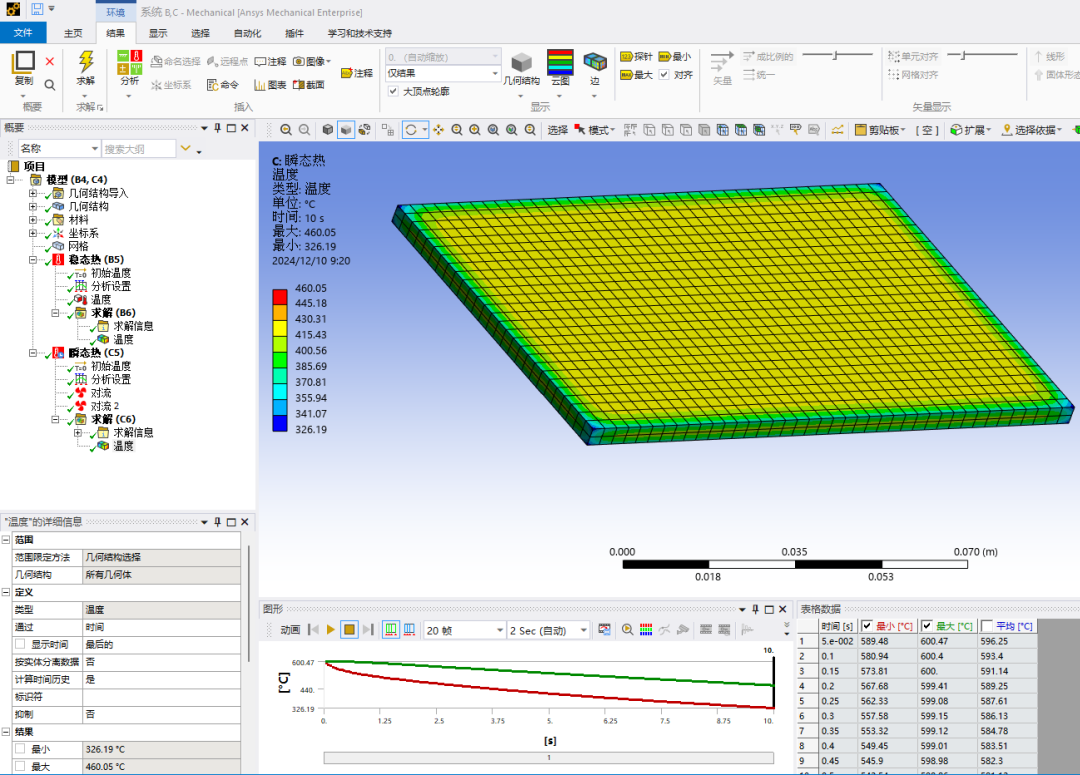

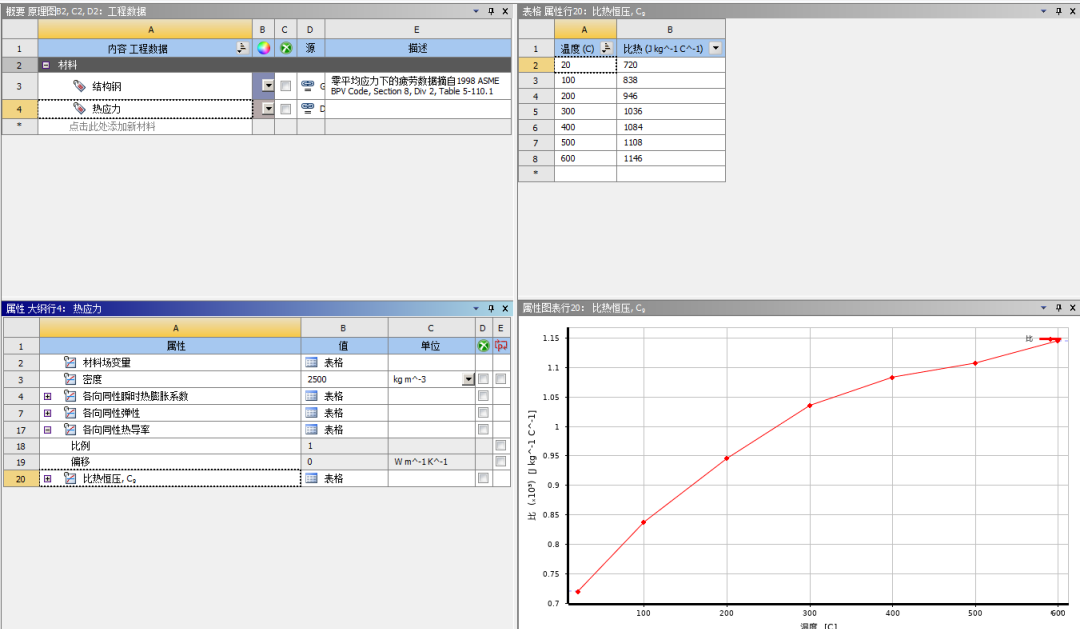

3、非线性热分析：材料的热物性参数时时刻刻都在变换，非线性传热分析就是对此进行分析。

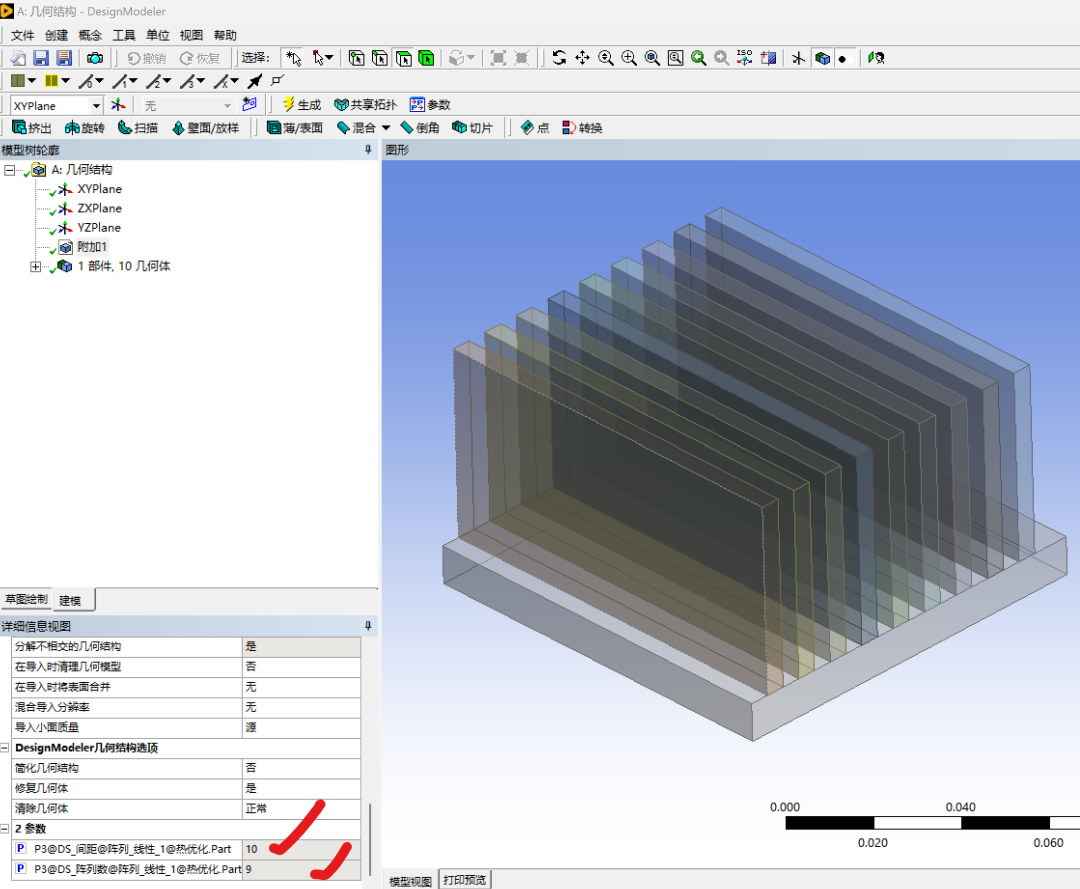

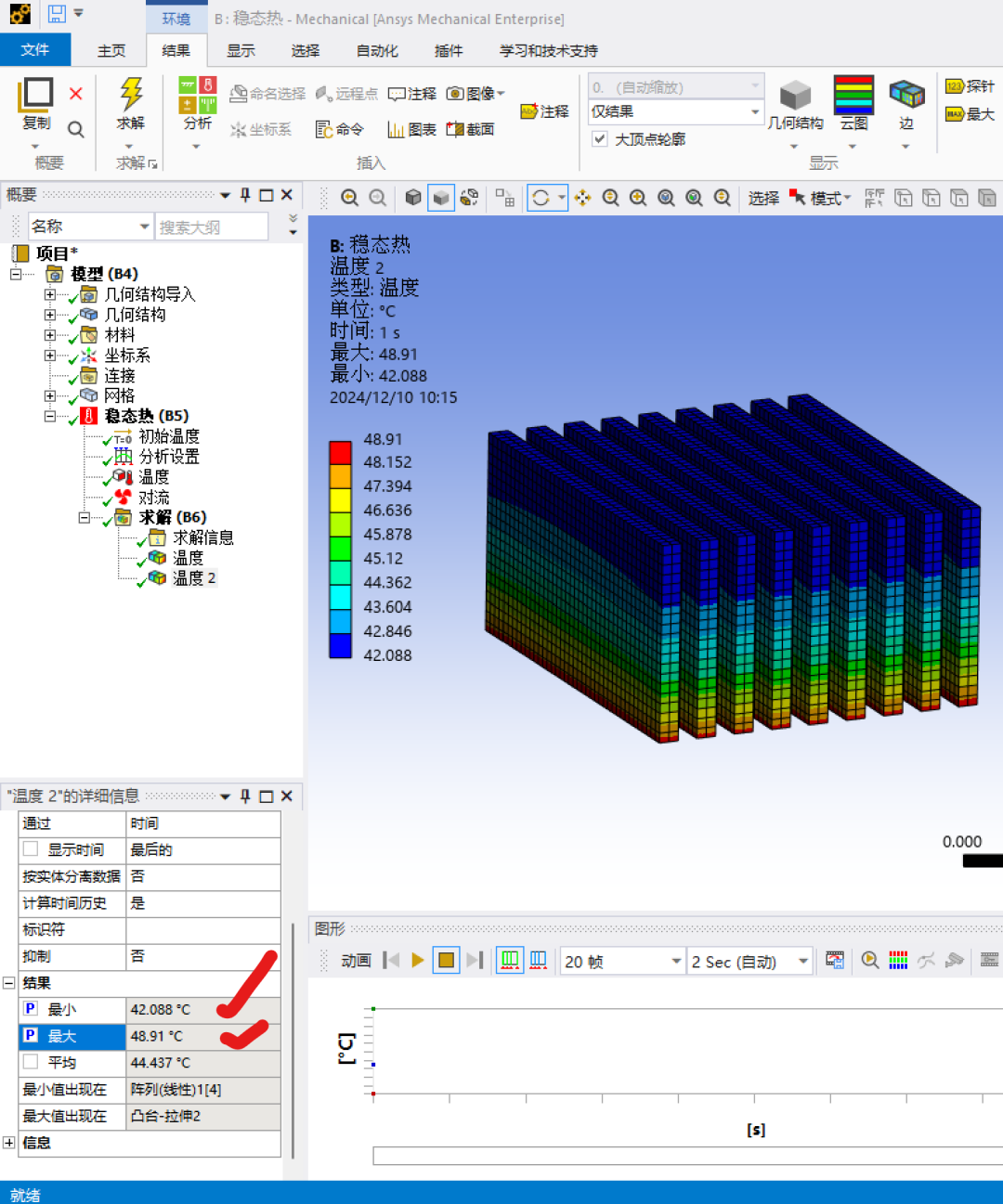

4、热优化分析：基座的底面温度为50℃，通过对不同类型的肋片及肋片间距离进行调整，计算温度变化特性。

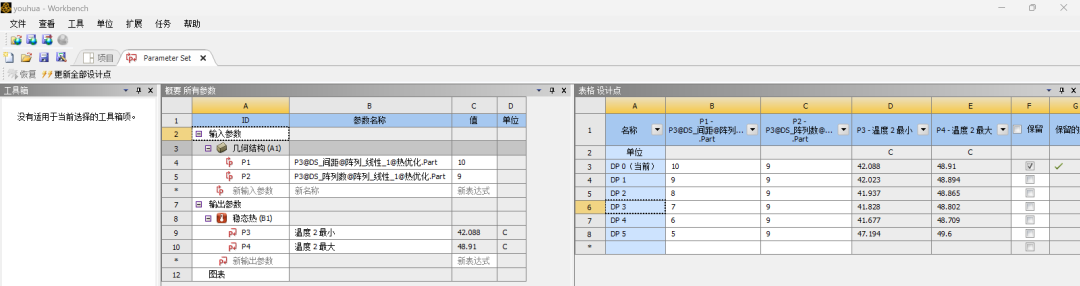

【参数可以反向驱动solidworks模型更新】

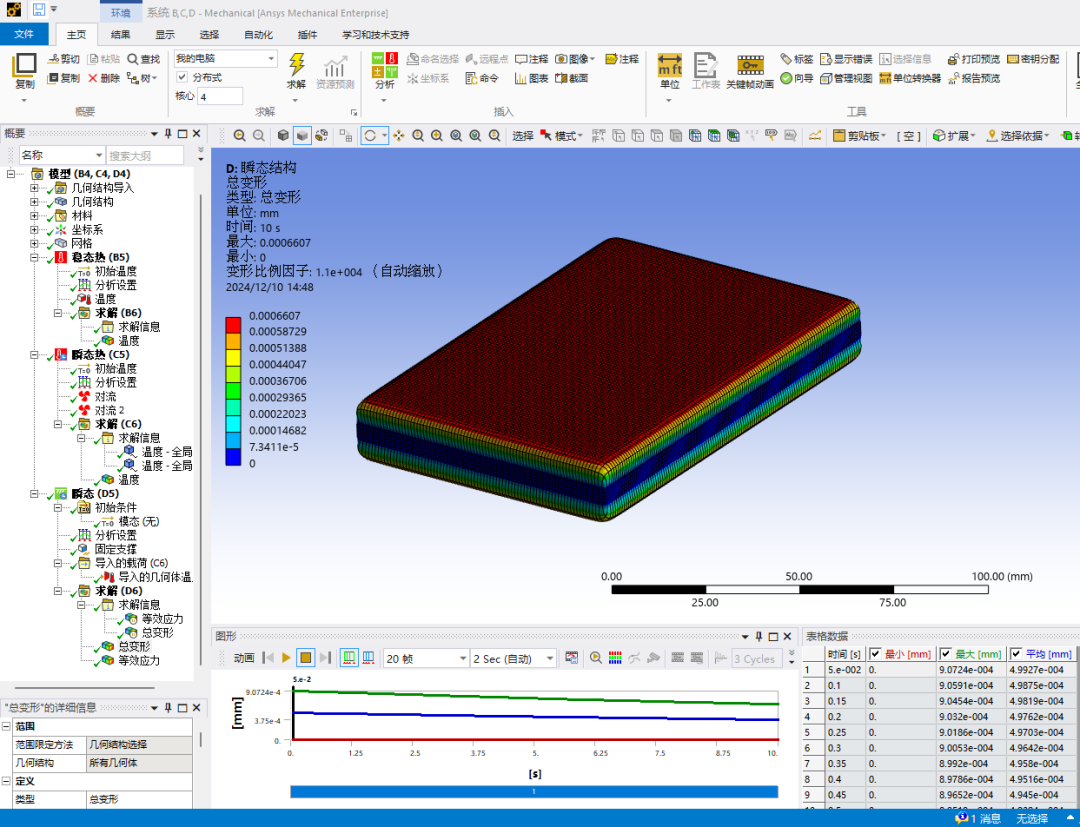

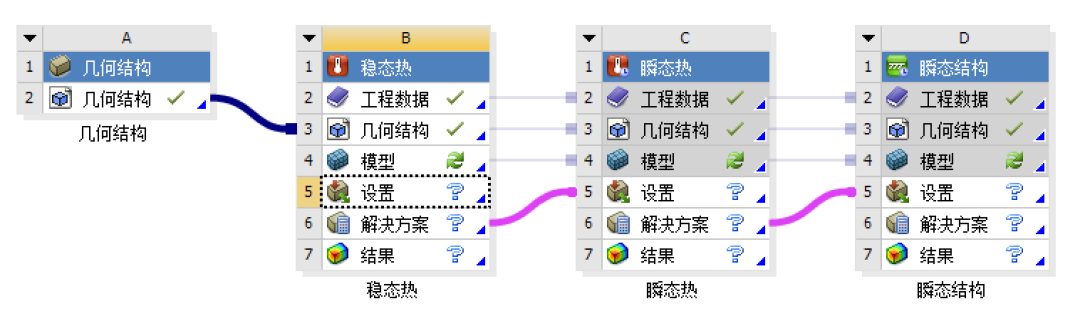

5、瞬态热应力分析：仅有温度的变化，不一定会在物体内产生应力；只有温度发生变化所引起的膨胀或收缩收到约束时，才会在物体内产生应力，这种无外力作用而是由温度所引起的热变形受到约束而产生的应力，称为热应力或温度应力。

注：书中还有热辐射、热疲劳、相变分析、流固耦合等等案例，等我学废了再分享。
