缝焊疲劳介绍
在本教程中，您将：
1·将模型导入HyperLife
2·选择Weld模块并定义其所需参数
3·创建材料并将其分配给焊缝和钣金组
4·分配载荷历程记录以缩放FEA SUBCASE中的应力
5·评估和查看结果
在开始之前，请将本教程中使用的文件复 制到您的工作目录。
http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1060/Seam-Fillet.h3d.zip
http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1060/Seam-Fillet.gpf.zip
http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load1.csv
http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load2.csv
一、导入模型
1.从主页工具的文件工具组中，单击Open Model工具。

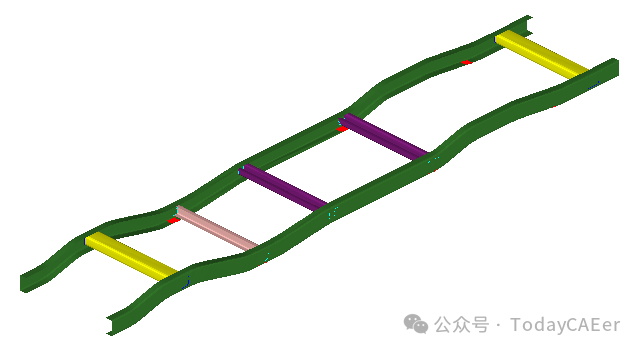

2.在Load model and result对话框中，浏览并选择HL-1060\Seam-Fillet.h3d作为模型文件。
Note：缝焊分析是使用网格点力进行的，该力可以通过模型目录中的*.gpf文件获得。如果不存在*.gpf文件，则应在.h3d文件中包含栅格点力。
System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。
3.单击Apply。
Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。
二、定义疲劳模块

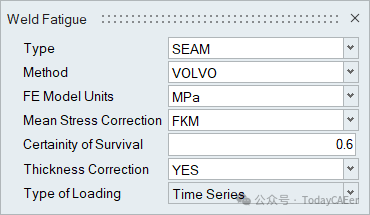

1.单击疲劳模块图标旁边的箭头，然后从选项列表中选择Weld工具，此时将打开Weld对话框。
2.将type设置为SEAM。
3.将Certainty of Survival设置为0.6。
4.接受所有其他默认参数。
5.退出对话框。
三、指定Material
1.单击Material工具，此时将打开Assign Material对话框。
2.使用对话框左侧顶部和左侧的下拉菜单，将component从Sets更改为Parts。
3.在Select Weld Parts窗口中，选中auto2旁边的复选框。
4.单击Find Weld Toe， Root，将显示相邻的附加component。

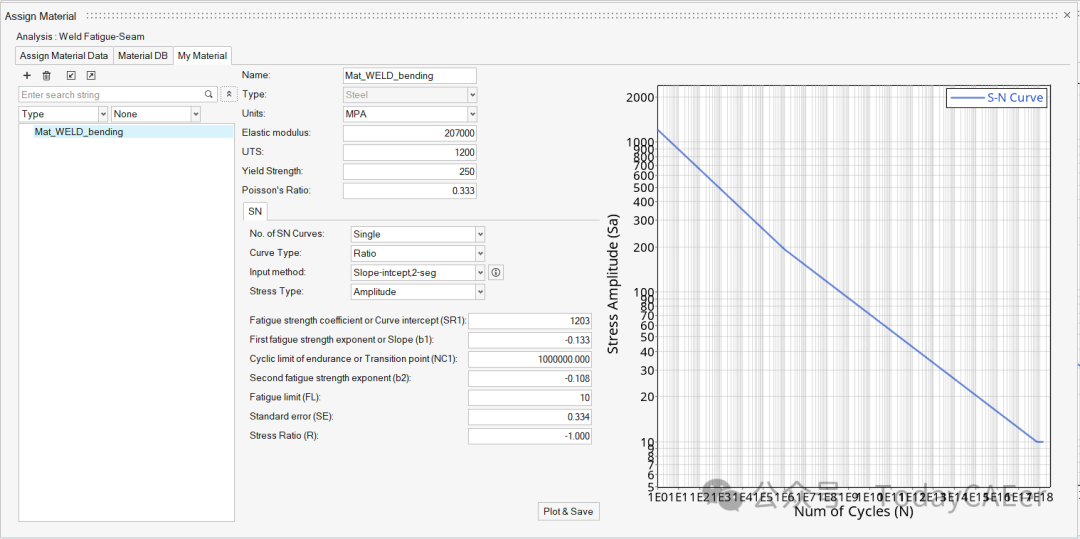

5.创建弯曲材料。
a)单击My Material选项卡。
b)单击 以创建新Material。
c)将Material命名为Mat_WELD_bending。
d)将Input method更改为Slope-intcept，2-seg。
e)将屈服强度设置为250。
f)将Poisson's Ratio设置为0.333。
g)在SN选项卡中，将Fatigue strength coefficient 或Curve intercept（SR1）设置为1203。
h)将Fatigue limit设置为10。
i)将Standard error值设置为0.334。
j)接受所有其他默认设置，然后点击Plot并保存。

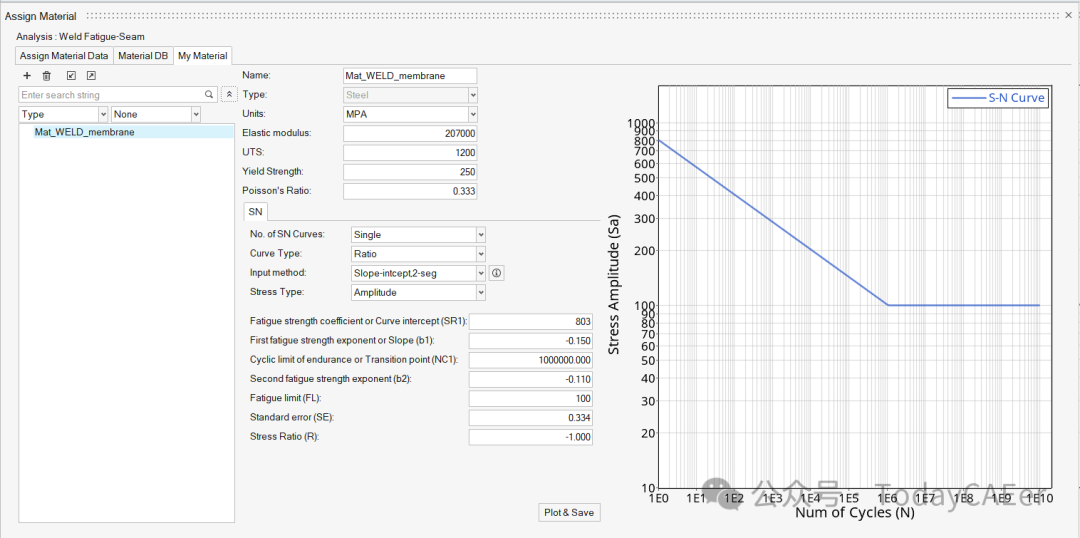

6.创建膜Material。
a)在My Material选项卡中，单击 以创建其他Material。
b)将Material命名为Mat_WELD_membrane。
c)将Input method更改为Slope-intcept，2-seg。
d)验证Yield Strength设置为250且Poisson Ratio设置为0.333。
e)在SN选项卡中，将Fatigue strength coefficient或Curve intercept（SR1）设置为803.000。
f)将First fatigue strength指数或Slope（B1） 设置为-0.150。
g)将第二疲劳强度指数（B2） 设置为-0.110。
h)将Fatigue limit设置为100。
i)将Standard error值设置为0.334。
j)接受所有其他默认设置，然后点击Plot并保存。
7.右键单击Mat_WELD_bending和Mat_WELD_membrane，然后选择Add以分配Material列表。

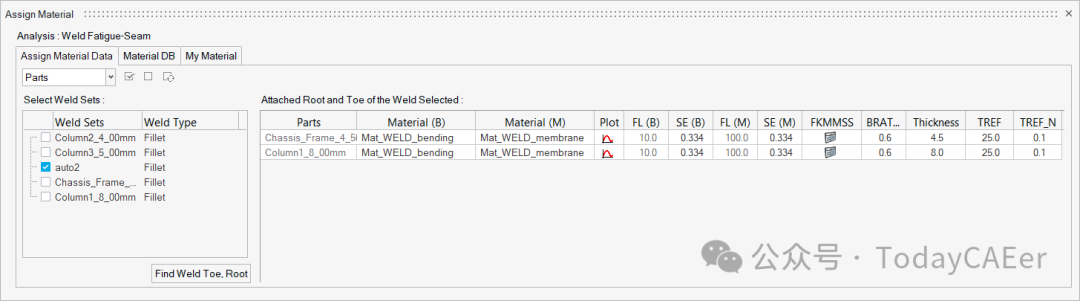

8.返回到Assign Material Data选项卡。
9.将Mat_WELD_bending设置为Material（B），将Mat_WELD_membrane设置为Material（M）。Material列表中填充了从Material数据库和我的Material中选择的Material。
Note：材料数据库包含用于缝焊分析的默认弯曲和膜材料。
10.将两个分量的BRATIO都设置为0.6。
11.将两个零部件的TREF_N设置为0.1。
12.退出对话框。
四、分配载荷历程记录

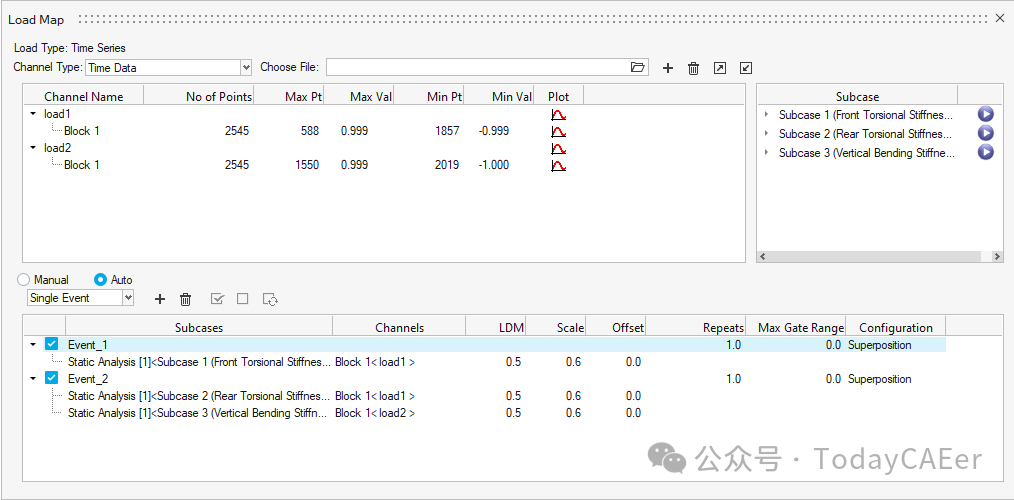

1.单击Load Map工具，此时将打开Load Map对话框。
2.从对话框顶部的Channel Type下拉菜单中，选择Time Data。
3.单击 Choose File字段并浏览load1.csv。
4.单击 以添加Load Case。
5.对load2.csv重复Step3 和4。

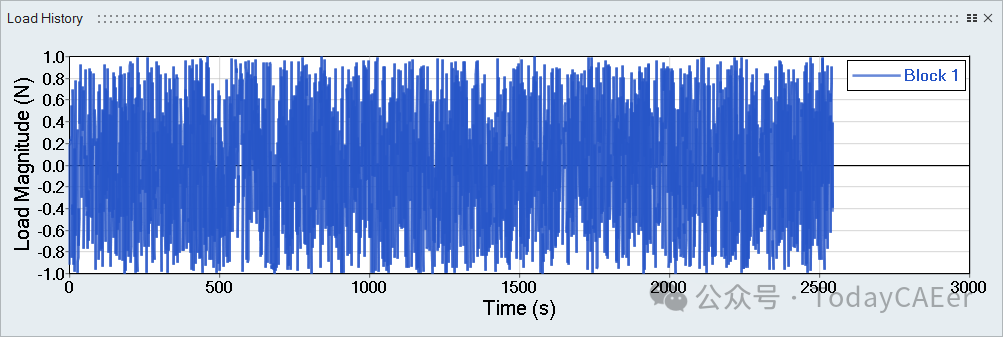

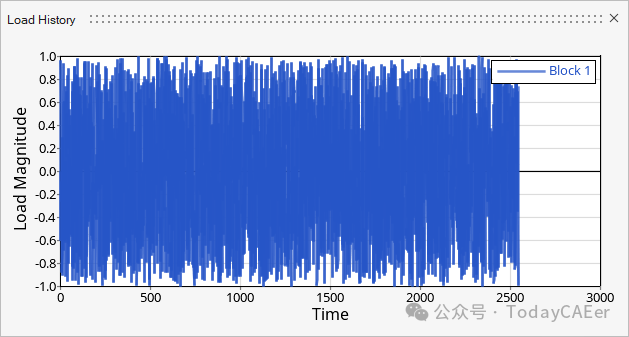

6.Optional：单击 可查看载荷图。
Tip：扩展对话框的宽度以查看更清晰的绘图片。
7.在对话框的下半部分，将单选按钮设置为Auto以创建Event。
8.选择load1下的Block 1通道和Subcase 1，然后单击 以创建第一个Event。
9.接下来，选择Block 1通道、Subcase 2和Subcase 3，然后单击。将创建第二个Event。
Tip：按住Ctrl键的同时左键选择多个选项。
10.激活这两个Event的复选框。
11.将SUBCASE 1的LDM设置为0.5。
12.右键单击LDM字段，然后选择Apply value to all events。SUBCASE 2和3继承LDM值。
13.同样，将所有三个SUBCASE的Scale设置为0.6。
14.退出对话框。
五、评估和查看结果

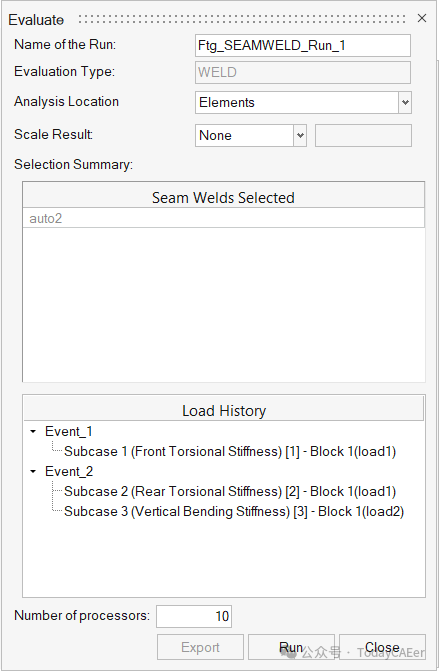

1.在评估工具组中，单击Run Analysis工具。
此时将打开Evaluate对话框。
2.Optional：输入运行的名称。
3.单击Run，结果文件将保存到主目录，并打开Run Status对话框。
4.运行完成后，单击View Current Results。

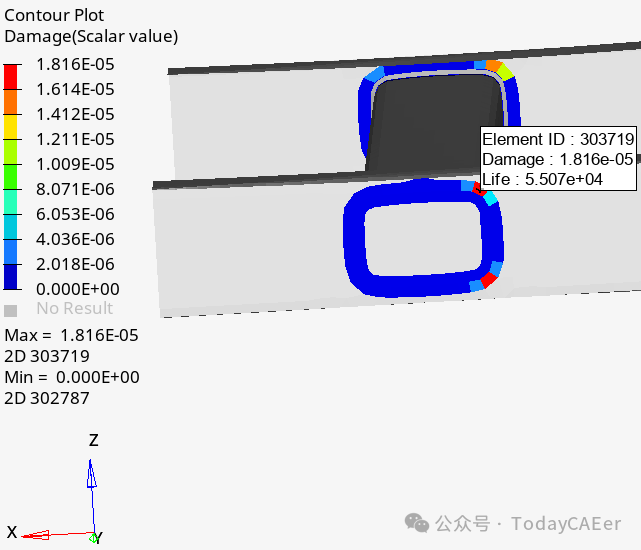

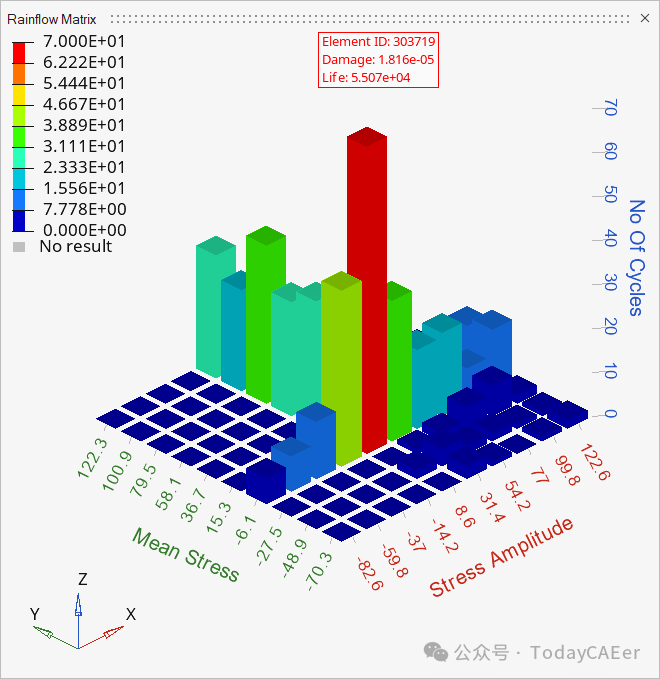

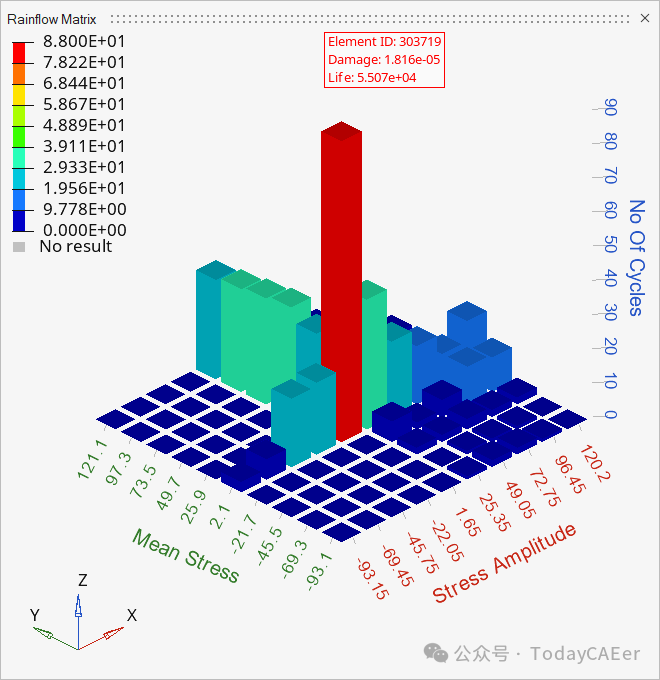

5.使用Results Explorer可视化各种类型的结果。
