车载IV型储氢气瓶框架振动与气瓶密封性能关联研究

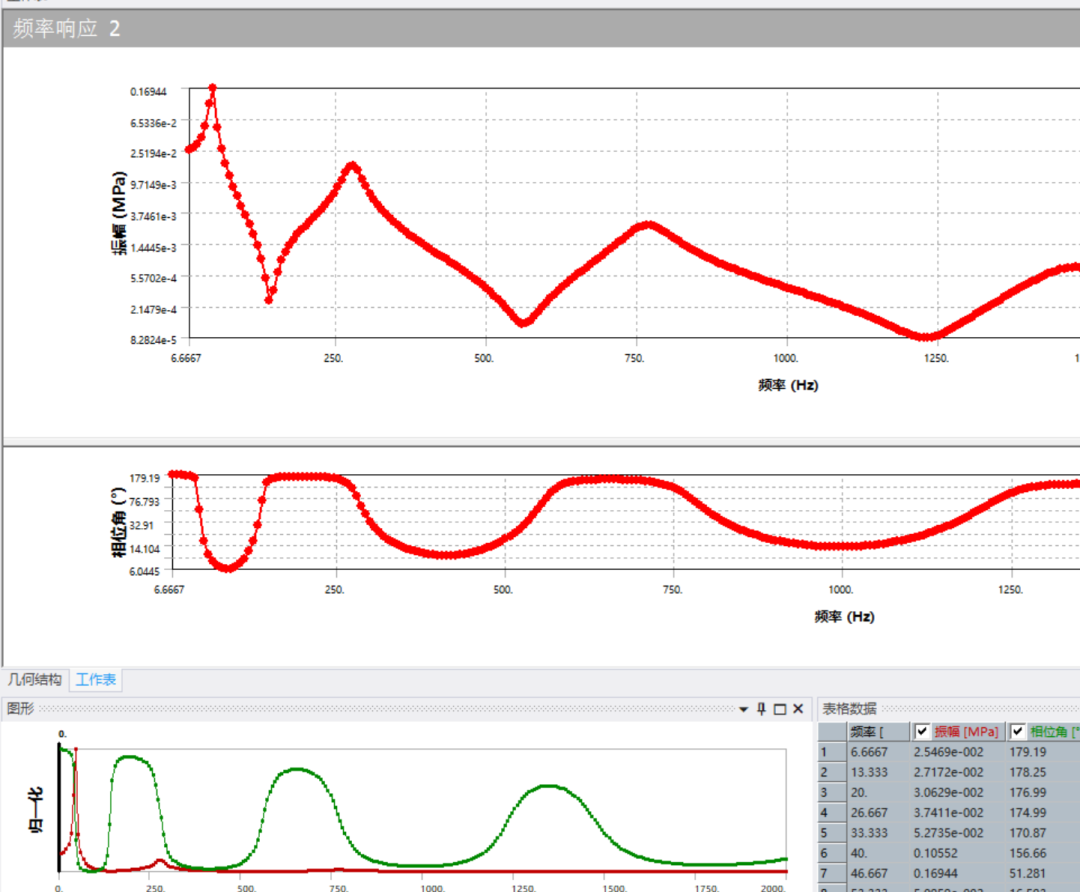

简单的做了一个结构共振分析，当然了，如果要模拟框架路上运动，需要做随机振动分析（机械系统受到外部随机激励后，系统产生的响应即为随机振动。例如，一辆货车行驶过路面时，车身受到路面随机激励后产生的振动。）

对于振动的仿真分析小编是可以进行分析的，但是对于车辆以及机械共振相关的知识，掌握的并不是很深入，小编买了这几本书，等等小编看完，再来进行更加深入的分析；；

摘要

氢能汽车作为未来清洁能源的重要载体，其核心部件之一是高压储氢气瓶。随着IV型全复合材料储氢气瓶逐步取代III型金属内衬气瓶，车载储氢系统的轻量化得以实现，但也带来了结构振动与密封可靠性的新问题。本文基于振动力学理论，研究车载IV型储氢气瓶框架振动特性与气瓶密封性能之间的耦合关系，建立振动载荷下的密封受力模型，结合实际工况进行计算分析，并提出工程应用中的设计优化思路。研究表明：框架固有频率与车辆激励频率的耦合效应显著影响气瓶端口处的密封应力分布，长期振动会导致密封圈疲劳、微泄漏风险增加。因此，在储氢系统设计中必须从结构动力学和密封可靠性双重角度进行优化。

关键词： IV型储氢气瓶；车载框架；振动力学；密封可靠性；氢能汽车

引言

氢燃料电池汽车（FCEV）在碳中和背景下得到广泛关注。储氢系统作为氢能汽车的“能量仓”，其安全性与可靠性是产业发展的核心问题。其中，IV型储氢气瓶采用聚合物内胆与碳纤维环向/螺旋缠绕的全复合结构，在重量、容积效率方面具有明显优势，已成为国际主流方向。然而，车辆在运行过程中不可避免地经历道路不平顺、发动机/电机激励等复杂振动载荷，气瓶通过框架与车身相连，振动能量会传递至瓶体与密封界面，引发局部应力集中、密封圈松弛、泄漏风险等问题。

目前已有研究主要集中于储氢气瓶的爆破强度、耐压疲劳、火烧和冲击安全性，而对车载工况下框架振动与密封性能耦合机制的研究不足。本文从振动力学入手，分析气瓶框架的振动特性及其对密封结构的影响，并提出理论模型与工程对策。

振动力学理论基础

2.1 车辆振动环境

车辆运行振动主要来源于：

道路不平顺引起的低频（1–20 Hz）车身激励；
动力总成产生的中频（20–200 Hz）激励；
局部结构件共振引起的高频（200–2000 Hz）局部激励。

这些频率范围与气瓶框架固有频率可能重叠，从而导致共振风险。

2.2 框架振动模型

气瓶框架可等效为多自由度弹簧-阻尼-质量系统：

M：等效质量矩阵；

C：阻尼矩阵；

K：刚度矩阵；

F（t）：外部激励。

系统固有频率：

若车辆激励频率w 接近w_n，则框架与气瓶产生共振，显著放大局部振动响应。

2.3 振动传递至密封结构的机理

储氢气瓶密封通常位于阀座与瓶口之间，依靠O形圈或复合密封结构实现。振动作用下，框架变形会引起：

端口微小相对位移△x ；
密封圈压缩量变化△δ ；
局部接触压力波动 △p。

若长期超过密封材料的疲劳承载能力，则会导致泄漏。

密封受力与计算分析

3.1 O形圈密封理论

O形圈初始压缩量为：

d0：密封圈原始直径；

dc：安装后压缩高度。

接触应力：

3.2 振动载荷下的附加应力

框架振动引起瓶口相对位移，对应密封附加应力：

密封总应力：

3.3 算例分析

工程应用与设计建议

1.框架结构优化

提高固有频率，避开车辆主振动频率（30–80 Hz）；

增设阻尼层或橡胶衬垫，降低振动传递率。

2.密封设计改进

采用耐疲劳的复合密封材料（如PTFE+橡胶复合结构）；

增加预压缩量，但控制在材料允许范围内（10–20%）。

3.仿真与试验结合

建立气瓶-框架-密封三维有限元模型，进行模态分析与谐响应分析；

在振动试验台上进行加速耐久验证。

4.疲劳寿命预测

基于 Miner 线性累积损伤理论，对密封圈在车辆全寿命周期内的应力-应变谱进行寿命预测；制定相应的检修、更换周期。

结论

本文从振动力学角度研究了车载IV型储氢气瓶框架振动与气瓶密封之间的耦合机制，主要结论如下：

框架固有频率与车辆激励频率接近时，局部振动显著放大，导致密封应力波动增加。
密封总应力可由初始压缩应力与振动附加应力叠加计算，若超过材料疲劳极限则会发生泄漏。
工程上应通过框架抗振设计 + 密封材料改进 + 振动试验验证，实现储氢系统的安全可靠运行。

该研究为储氢气瓶的结构设计、密封优化和整车可靠性提升提供了理论与实践参考。
