基于COMSOL计算扭曲光子晶体中偏振可调的BIC

连续体中的束缚态(BIC)由于其非辐射的特点已被证明是相关的在动量空间中具有拓扑电荷和涡旋极化奇点。对于常规对称的光子晶体板中，BIC被线极化远场所包围，不利于高容量和多功能集成光学应用。动量空间中如何调控其周围极化偏振是一个有趣的问题。

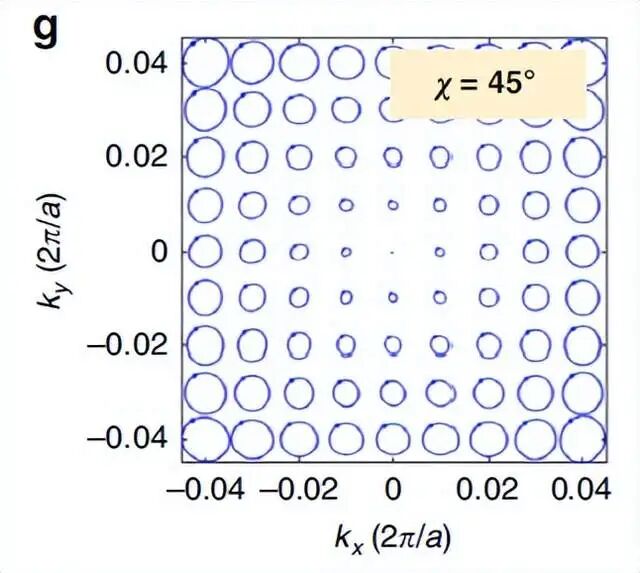

利用COMSOL来复现一篇国产小子刊，题为“Arbitrarily polarized bound states in the continuum with twisted photonic crystal slabs”。本文采用扭曲光子晶体结构实现了BIC附近线偏振往圆偏振的转化，BIC附近的偏振态具有相同的椭偏率。椭偏率由扭转角度直接决定。如下图所示：

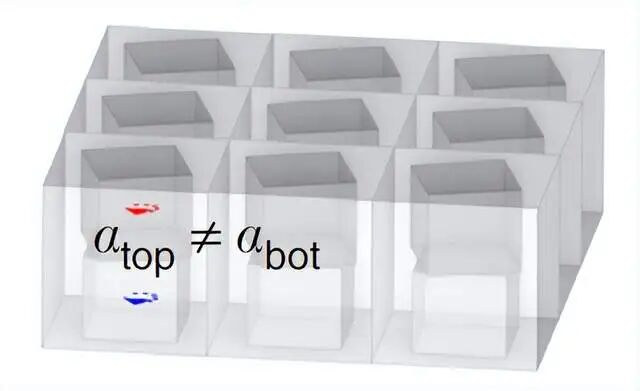

图1：扭转光子晶体

采用本征求解器，首先采用挖孔结构完成建模，材料采用介质硅，设置一定的空气层高度并上下添加完美匹配层。前后左右的边界条件采用周期性边界条件，kx和ky代表x和y方向的波矢，如下图所示。

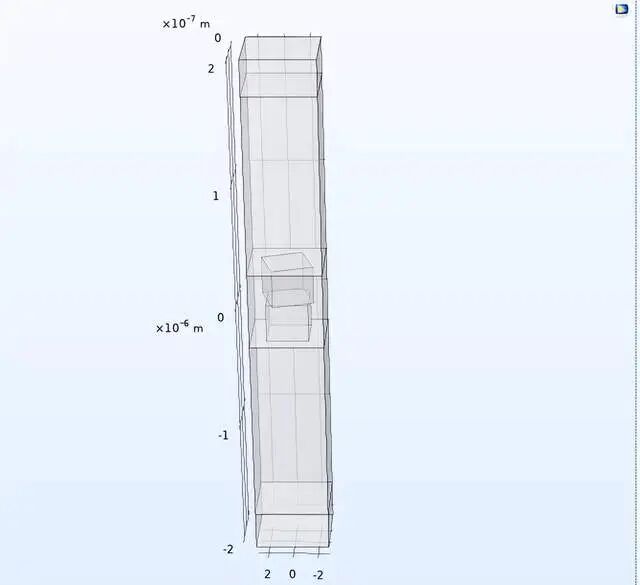

图2：建模

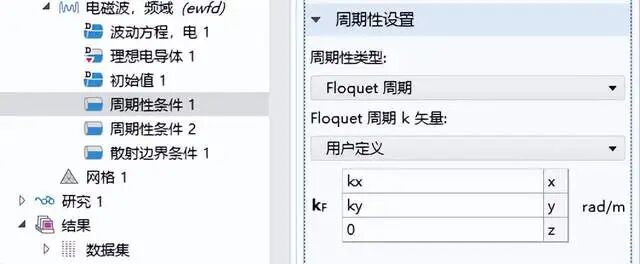

图3：周期性边界条件设置

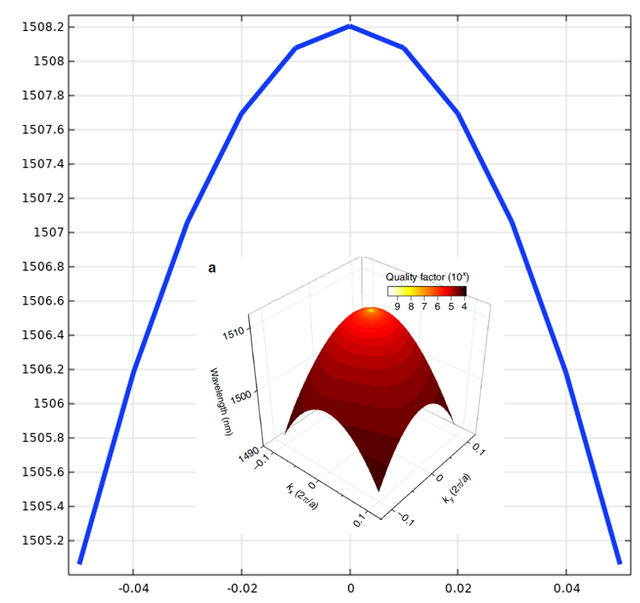

扫描波矢kx，将ky设为0，我们计算得到方向的能带，如下图所示。此处纵坐标为波长，横坐标为波矢kx。插图为原文三维能带，结果一致。品质因子在点处趋于无穷大，证明了BIC的存在。

图4：能带计算

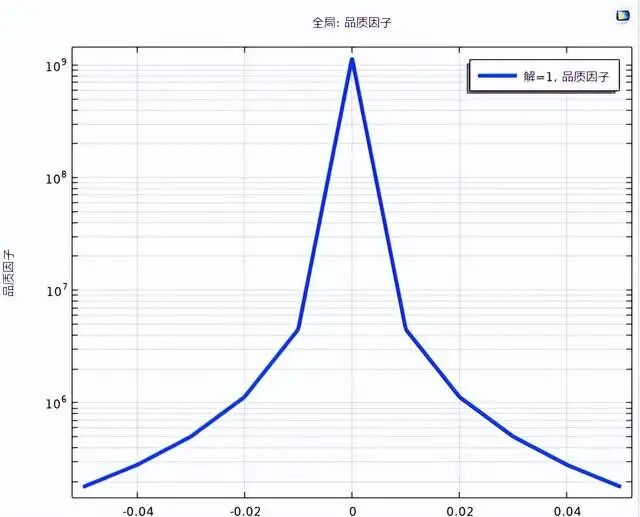

图5：品质因子计算

我们给予一定的扭转角度，设为45°，同时扫描波矢kx和ky。在上表面添加积分算子来计算斯托克斯参数，具体计算公式参考[ Physical Review Letters, 124(15), 153904.]的补充材料。最后绘制动量空间中的极化分布，此时BIC全部为圆偏振。

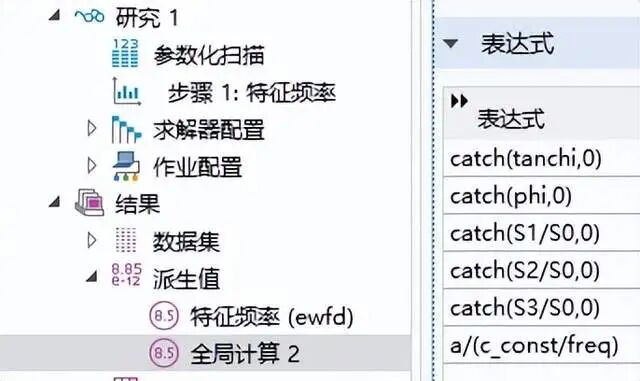

图6：椭偏率计算

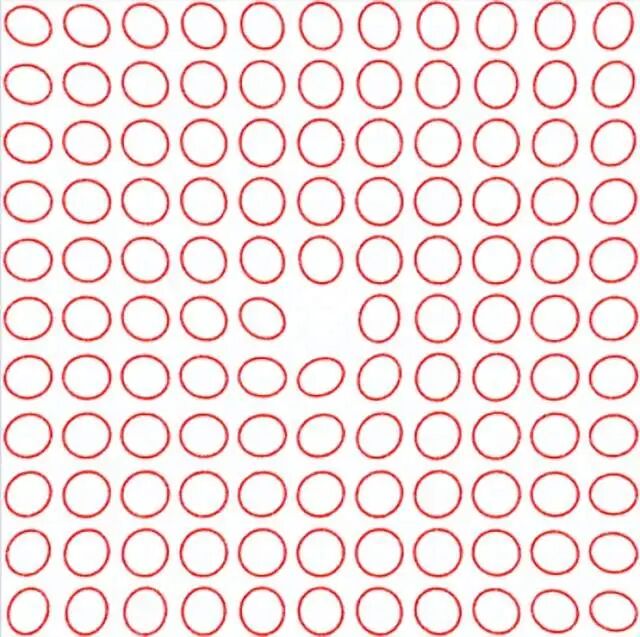

图7：圆偏振分布

来源：320科技工作室
