CST 天线仿真 | PCB天线设计与仿真(三)——CPW馈电平面单极子UWB天线

2月前浏览87

前言

UWB天线是超宽带(Ultra-Wideband)技术系统中的核心部件之一,其性能直接决定了整个系统的定位精度、通信速率和可靠性。由于其工作频带极宽(通常指带宽大于500MHz或相对带宽大于20%),设计与传统窄带天线有很大不同。本文我们来全面地探讨一UWB天线。

UWB天线的设计要点

(1)天线结构设计

UWB天线结构设计需兼顾宽频带和良好辐射性能。常见 UWB 天线结构有平面单极子天线、蝶形天线、螺旋天线等。

经典平面单极天线通常是一个形状特殊的金属辐射贴片(如圆形、椭圆形、矩形),通过微带线或共面波导馈电,下方有一个接地面。通过优化形状,可以激励多个谐振模式,合并成宽频带。平面单极子天线结构简单,易于集成,通过优化天线形状和尺寸,可实现宽频带特性。例如,在平面单极子天线上刻蚀不同形状缝隙,可调整天线谐振频率和带宽,实现对特定频段信号增强或抑制。

(2)材料选择

天线材料选择对其性能影响重大。对于UWB天线,需选用具有合适介电常数、低损耗正切和良好导电性材料。介质基片作为天线重要组成部分,其介电常数决定天线尺寸和性能。一般来说,介电常数越低,天线尺寸越大,但带宽可能更宽。常见介质基片材料有FR4、聚四氟乙烯等。

(3)阻抗匹配

阻抗匹配是UWB天线设计关键环节,直接影响天线辐射效率和信号传输质量。理想状态下,天线输入阻抗应与馈线特性阻抗(通常为50Ω)完全匹配,这样可使信号在天线和馈线间无反射传输,实现最大功率传输。

(4)辐射方向图

UWB天线辐射方向图根据应用场景需求进行设计和控制。通过调整天线结构形状、尺寸以及采用阵列天线技术等方式可实现对辐射方向图控制。

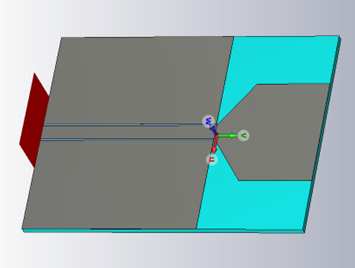

以下是一个CPW馈电平面单极子天线,用于3.1-10.6 GHzFCC超宽带(UWB)无线电频带。该天线在底部由微带线或共面波导(CPW)馈电,并以连续或阶梯的方式向单极顶部增加宽度。

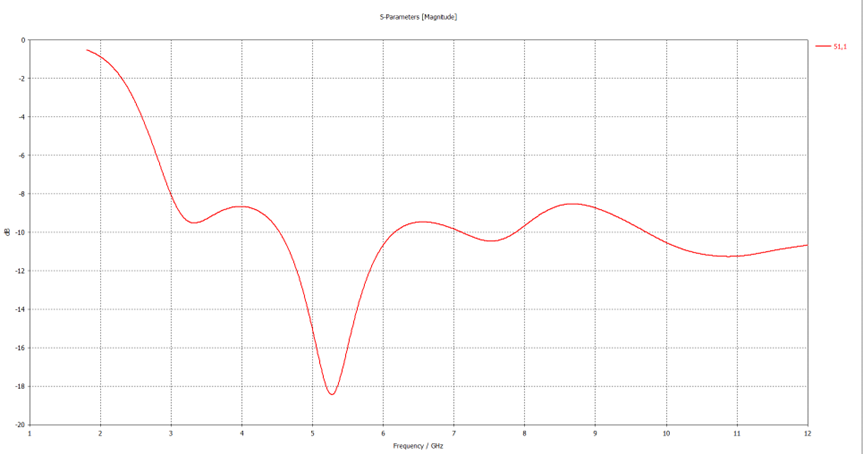

下图是该天线S参数

高频处的反射系数受到许多因素的影响,可以对天线尺寸进行许多小的更改,以降低整个频带的反射系数。也可以在单极元件的底部或顶部切割凹槽。

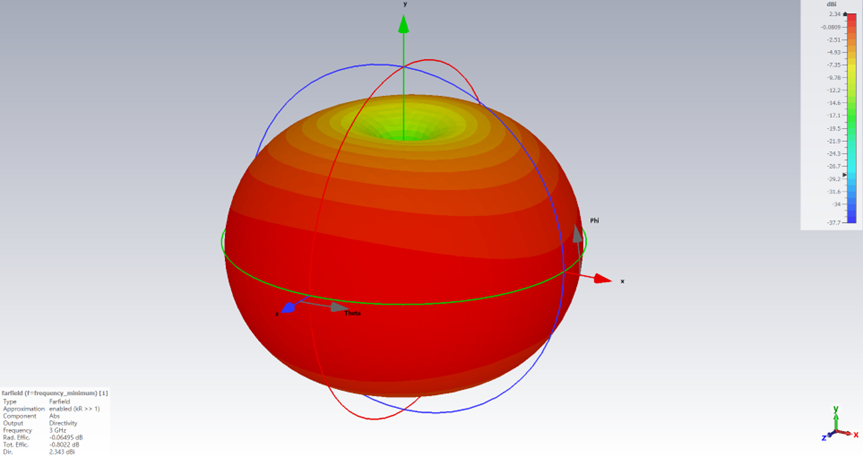

该天线在3GHz时的3D方向图




平面切向图phi=90




平面切向图phi=0


本文总结

UWB天线设计需综合考虑结构、材料、阻抗匹配与辐射特性。CPW馈电平面单极子天线因其结构简单、易于集成和良好的宽频带性能,成为UWB系统中的优选方案。通过仿真与优化,可实现高性能的UWB天线设计。


来源:CST电磁兼容性仿真
通信CST材料控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-09-10
