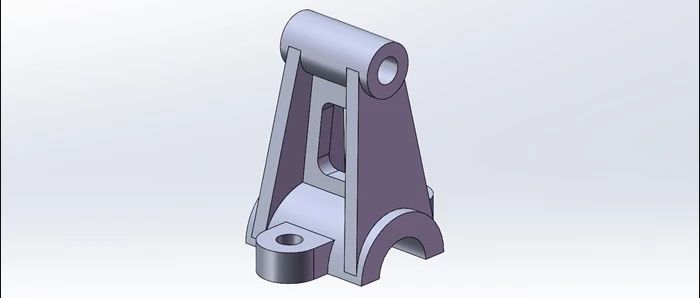

在SolidWorks中，可以利用插入零件命令，可以将一个已有的零件作为一个或多个实体插入到当前激活的零件中，从而来标准化或自动化创建共同特征。方法：一、创建零件1（Mounting Lug）1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成草图的绘制。2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，设置拉伸深度为16mm，点击勾号完成。3.点击“草图绘制”，在下图所示的面上绘制一个圆，点击勾号完成草图的绘制。4.点击拉伸切除，选择上一步创建的草图作为拉伸截面，设置拉伸终止条件为完全贯穿，点击勾号完成。二、创建零件21.点击“草图绘制”，在右视基准面上绘制如下图所示的草图，点击勾号完成草图的绘制。2.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成草图的绘制。3.点击拉伸凸台/基体，由于是相交轮廓，使用整个草图的默认设置是无效的，必须在草图中进行选择来确定拉伸区域。在【所选轮廓】选择框中选择半圆轮廓，如下图所示，两侧对称拉伸，拉伸深度为76mm，点击勾号完成。4.点击拉伸凸台/基体，在【所选轮廓】选择框中选择圆轮廓，如下图所示，两侧对称拉伸，拉伸深度为57mm，点击勾号完成。5.点击拉伸凸台/基体，在【所选轮廓】选择框中选择下图蓝色轮廓，拉伸方向1和方向2的终止条件均为完全贯穿，并取消勾选【合并结果】复选框，将该特征保留为单独的实体，使其能够独立于零件的其他实体加以修改，点击勾号完成。6.点击拉伸切除，在【所选轮廓】选择框中选择下图蓝色轮廓，拉伸方向1的终止条件为完全贯穿，并勾选【反侧切除】复选框。展开【特征范围】选项组，取消勾选【自动选择】复选框，勾选【所选实体】，选择步骤5创建的实体"凸台-拉伸3”，单击确定。7.镜向实体。在【要镜像的实体］选项中选择实体“切除-拉伸1”，并取消勾选【合并实体】复选框，如下图所示。8.点击拉伸凸台/基体，在【所选轮廓】选择框中选择下图蓝色轮廓，拉伸方向1的终止条件为【两侧对称】，深度为8mm，并勾选【合并结果】复选框。展开【特征范围】选项组，取消勾选【自动选择】复选框，勾选【所选实体】，选择前面创建的所有实体。点击勾号完成。9. 单击【插入】-【零件】，选择零件"Mounting Lug”。在【转移】选项组中，勾选【实体】、【基准面】和【模型尺寸】复选框，如下图所示，其中基准面将用来定位插入的零件。勾选【以移动/复 制特征定位零件】复选框，如下图所示。10.单击图形区域，插入零件。此时零件"Mounting Lug"的实例插入到当前零件中，同时【定位零件】选项卡显示，如下图所示。在【配合设定】页面上，激活“重合”，然后选择下图所示的两个面，点击添加按钮。选择下图所示的两个基准面，点击添加按钮。在【配合设定】页面上，激活“距离”，然后选择下图所示的两个基准面，设置距离为38mm，点击勾号完成。11.镜向实体。12.在特征工具栏中单击【组合】命令，【操作类型】选项组中选择【添加】选项，要组合的实体选择下图所示的3个实体作为要组合的实体，点击勾号完成。13.点击“草图绘制”，在下图所示的面上绘制一个圆，点击勾号完成草图的绘制。14.点击拉伸切除，选择上一步创建的草图，设置拉伸方向1的终止条件为“完全贯穿”，点击勾号完成。15.点击“草图绘制”，在下图所示的面上绘制一个圆，点击勾号完成草图的绘制。16.点击拉伸切除，选择上一步创建的草图，设置拉伸方向1的终止条件为“完全贯穿”，点击勾号完成。17.完成整个建模。来源：SolidWorks技巧
