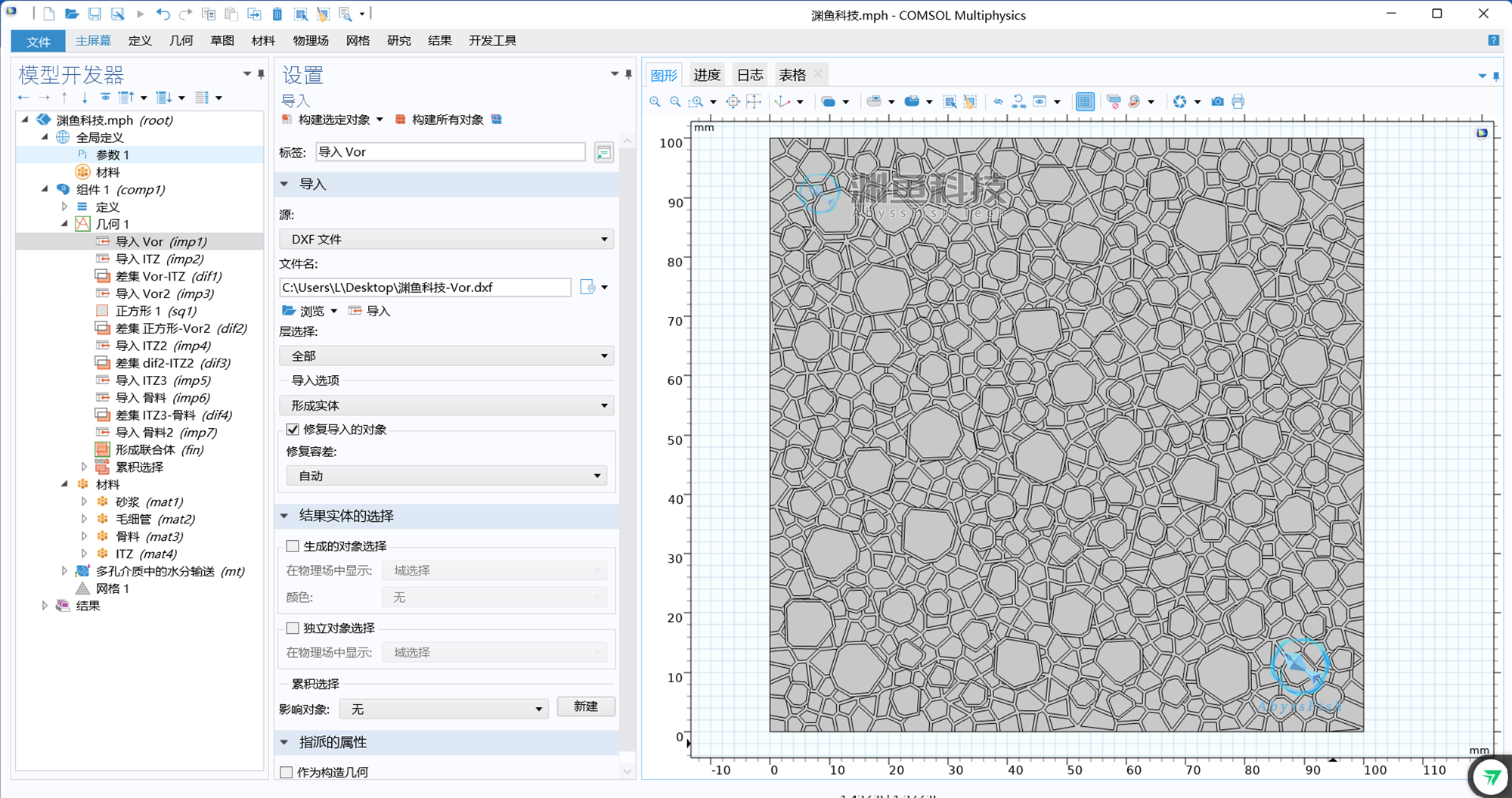

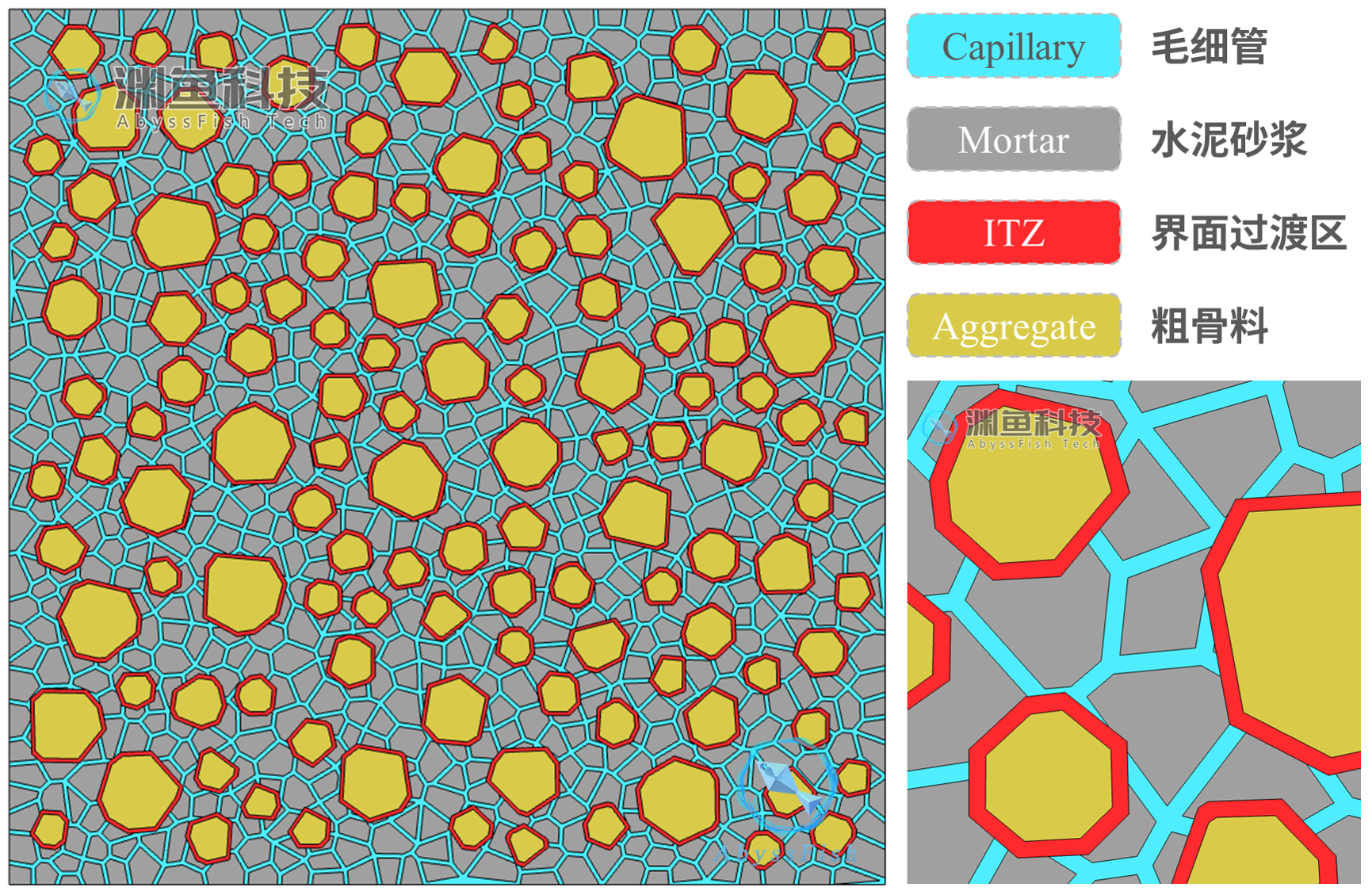

COMSOL基于Voronoi毛细管及多边形骨料ITZ的微介观混凝土水分扩散模型

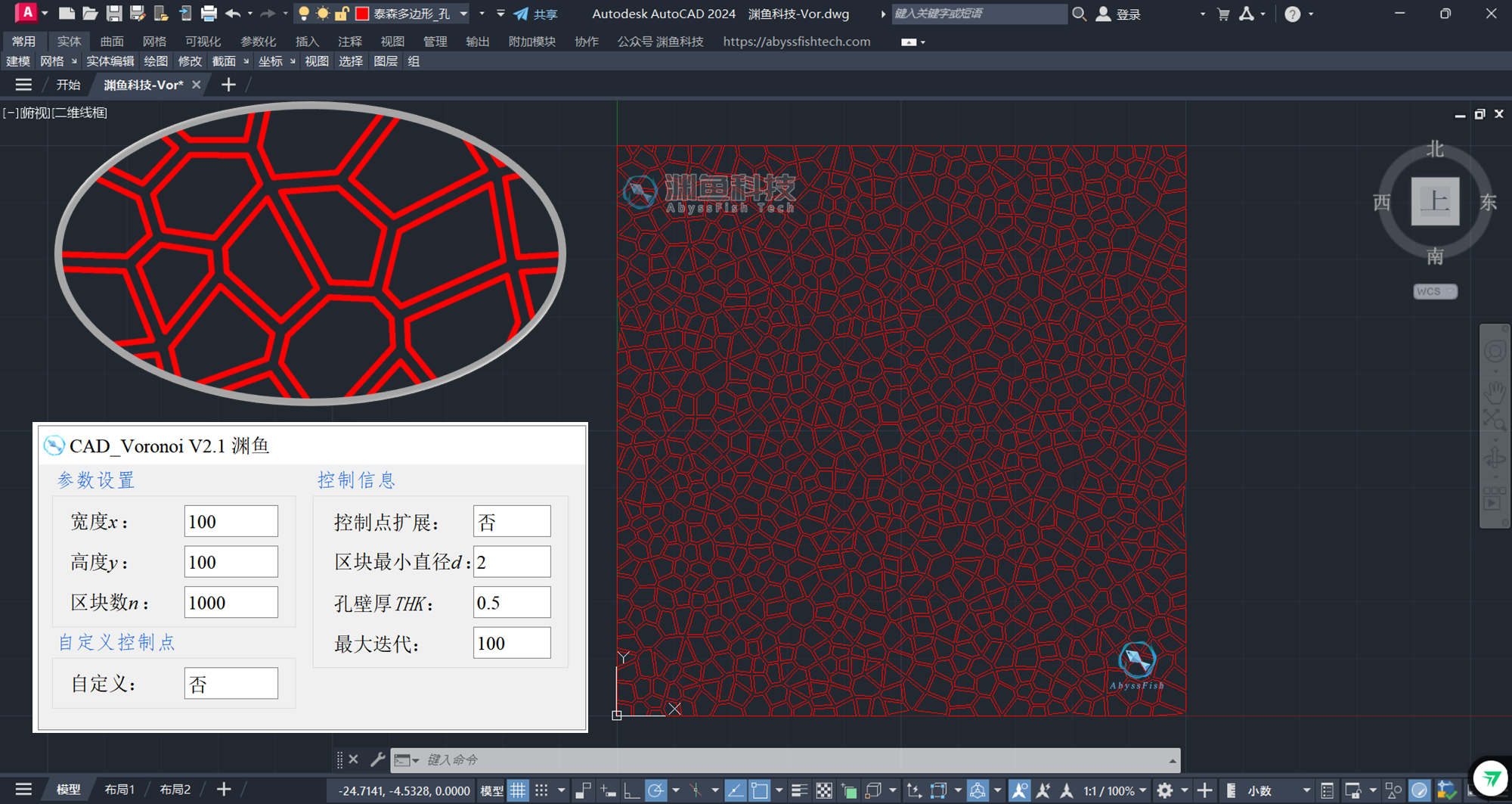

插件介绍CADVoronoiV3.0.0多图层版插件可在AutoCAD内建立二维Voronoi泰森多边形模型，且可实现将晶格划分任意多组图层绘制，以及保持晶格分布不变的情况下修改晶界厚度等功能。可用于研究多晶体材料中的各组分晶体比例以及晶界厚度等因素对多晶体特性的影响。使用说明首先在插件内设置好模型参数，并将分图层设置为“关”，运行一次插件，绘图完成后会在CAD内建立未进行区域划分的Voronoi图形，并在插件文件夹内建立当前图形特征的vor.afdb文件。如需基于此图形进行晶格的分区，需要新建CAD绘图界面，并将插件内的分图层设置为“开”，并设置晶格分区的数目以及每个区域所占的比例。参数设置完成后再次运行插件即可完成晶格分区图的绘制。如需保持晶格分布不变，更改晶界的厚度，可打开vor.afdb文件，更改第三个参数。再次运行插件，即可在原分布的基础上完成晶界厚度的重设绘图。模型应用本插件实现的任意多组晶格的分图层绘制，导入有限元软件后可应用于多晶体模型的建立，控制单一变量定量分析晶体组分对性能的影响。使用须知1、插件使用需注册，售价为单机许可价格；2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2025及以上版本均可使用）。样图实例可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）CADVoronoi多图层样图.rar来源：渊鱼科技
