我们知道，在叶轮机械设计领域，叶片包角是影响流体动力性能、能量转换效率及运行稳定性的关键参数之一。其定义为叶片在圆周方向上的投影角度，直接决定了流体在叶轮流道内的运动轨迹、速度变化规律及压力分布特性。合理确定叶片包角，可有效降低流动损失、提升抗气蚀性能，并避免叶片振动等故障，本文重点讲解叶轮叶片包角的确定路径和方法。

一、叶片包角的基本概念与影响机制

1、叶片包角的定义：几何本质

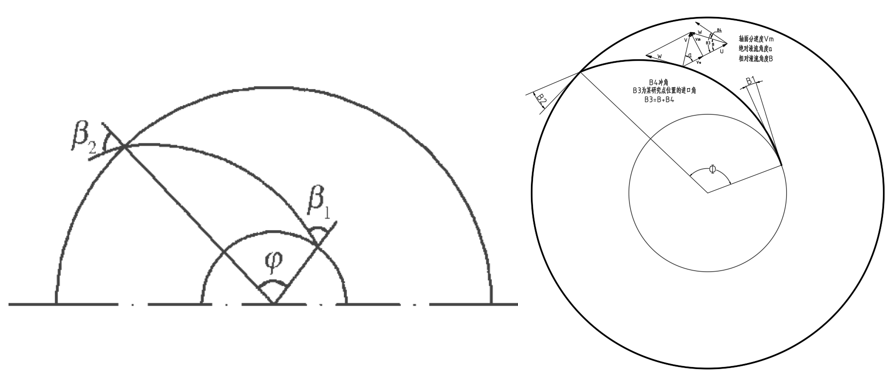

叶片包角（通常用 α 表示，单位为度 ° 或弧度 rad）是指叶片进口边与出口边在叶轮圆周方向上的夹角，反映了叶片对流体的 “引导长度”。在离心式、轴流式等不同类型叶轮中，包角的取值范围与设计目标存在显著差异：

（1）离心式叶轮：包角通常介于 60°-180° 之间，小流量高压工况下包角偏大（如 120°-180°），大流量低压工况下包角偏小（如 60°-90°）；

（2）轴流式叶轮：包角一般为 30°-80°，需结合叶片弦长、稠度（弦长与节距比）共同设计，避免流道过窄导致的二次流损失。

2、叶片包角对离心泵的核心作用：从水力到稳定性的影响

叶片包角的大小直接决定了流体在叶轮内的 “流经路径” 和 “能量交换过程”，进而影响泵的效率、扬程、抗汽蚀能力、运行噪音等关键性能：

(1) 调控流体能量传递效率，决定扬程的稳定性

离心泵的核心功能是通过叶轮旋转，将机械能转化为流体的动能和压力能（即 “扬程”），而叶片包角是能量传递的 “调控阀”：

原理：流体在叶轮内的相对流经路径长度 L ≈ πD₂φ/(360°)（其中 D₂为叶轮外径）。包角 φ 越大，路径 L 越长，叶片与流体的相互作用时间越久，能量传递越充分、均匀；反之，路径 L 越短，能量传递越 “仓促”。

影响结果：包角过小（如 φ<80°）：路径过短，叶片对流体的 “推送” 作用不充分，部分流体未被充分加速就流出叶轮，导致扬程偏低且波动大（尤其在变流量工况下）。包角过大（如 φ>160°）：路径过长，流体在叶道内的沿程摩擦损失（与路径长度成正比）显著增加，反而抵消了部分能量传递效果，导致净扬程下降。最优区间：中比转数泵（通用工况）通常选择 φ=100°~140°，平衡 “能量传递充分性” 与 “沿程损失”，使扬程稳定且高效。

(2) 控制流动损失，优化泵的水力效率

离心泵的水力效率（泵有效能量与输入能量的比值）主要受局部损失（流体转弯、冲击）和沿程损失（流体与壁面摩擦）影响，叶片包角直接决定这两种损失的平衡：

• 包角过小：叶片进口到出口的圆周跨度小，叶道 “陡峭”，流体在叶道内需快速转弯（类似汽车急拐），易产生漩涡和二次流（流体在主流外的反向旋转流动），导致局部损失激增；同时，出口流速分布极不均匀，流体进入蜗壳时与蜗壳壁面的 “冲击损失” 大，总效率可下降 5%~15%。

• 包角过大：叶道 “狭长”，流体与叶片表面、叶轮内壁的摩擦面积增大，沿程损失显著上升；且长叶道内容易积垢（流速低、滞留时间长），进一步缩小流道截面积，恶化流动，效率持续降低。

• 最优平衡：通过调整包角（如低比转数高扬程泵选 φ=130°~160°，高比转数大流量泵选 φ=80°~110°），可使两种损失之和最小，此时泵的水力效率最高（通常可达 75%~90%，依泵型而定）。

二、叶轮叶片包角的确定方法

通过前面的解读可知包角对于叶轮性能起到关键的决定性作用，各方资料推荐的均是经验值，且还是一个范围值，而我们设计水力的时候却需要一个固定的数值，所以，包角的输入不同将会导致水力设计出现多种不确定的结果，影响设计效率，在我的仿真秀视频课程《Fluent离心泵水力设计仿真与性能优化方法29讲》中，采用了一种提高设计效率准确判定包角数值的方法，提升设计效率。

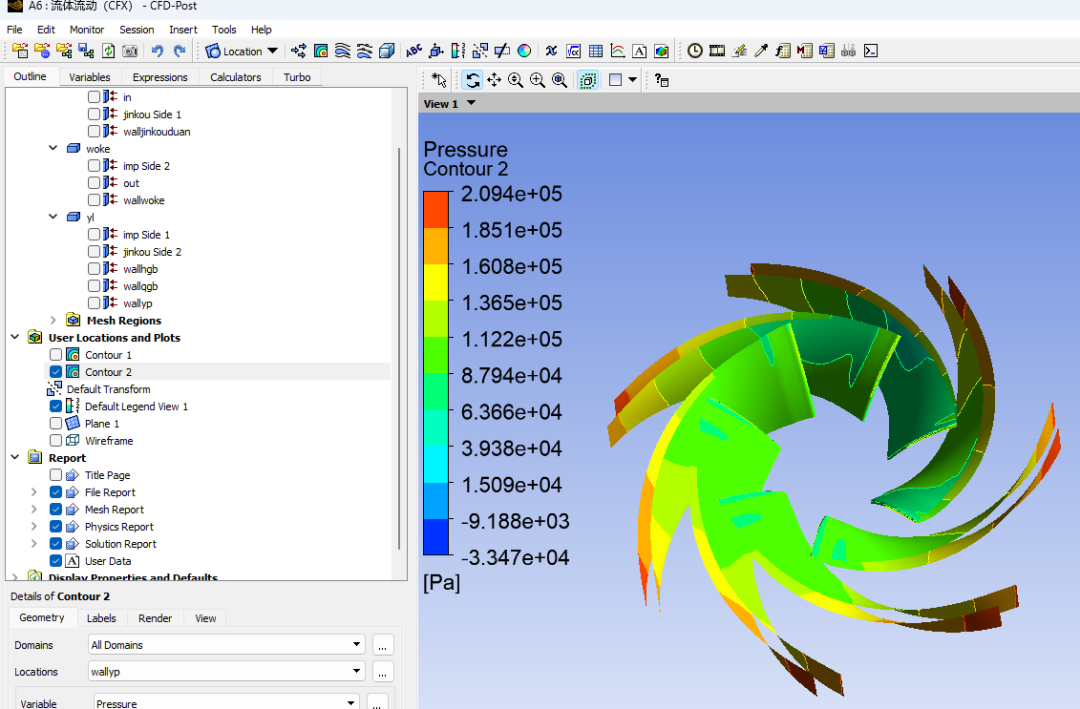

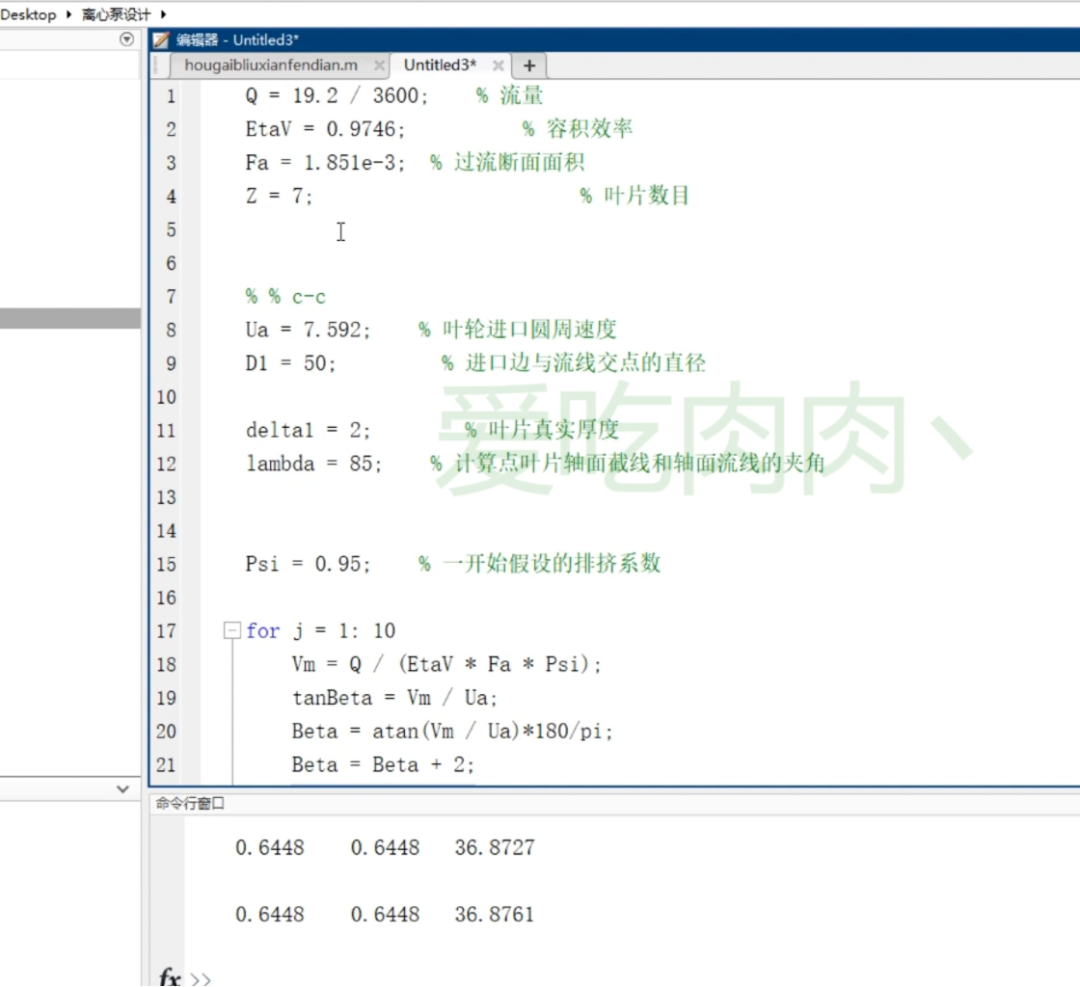

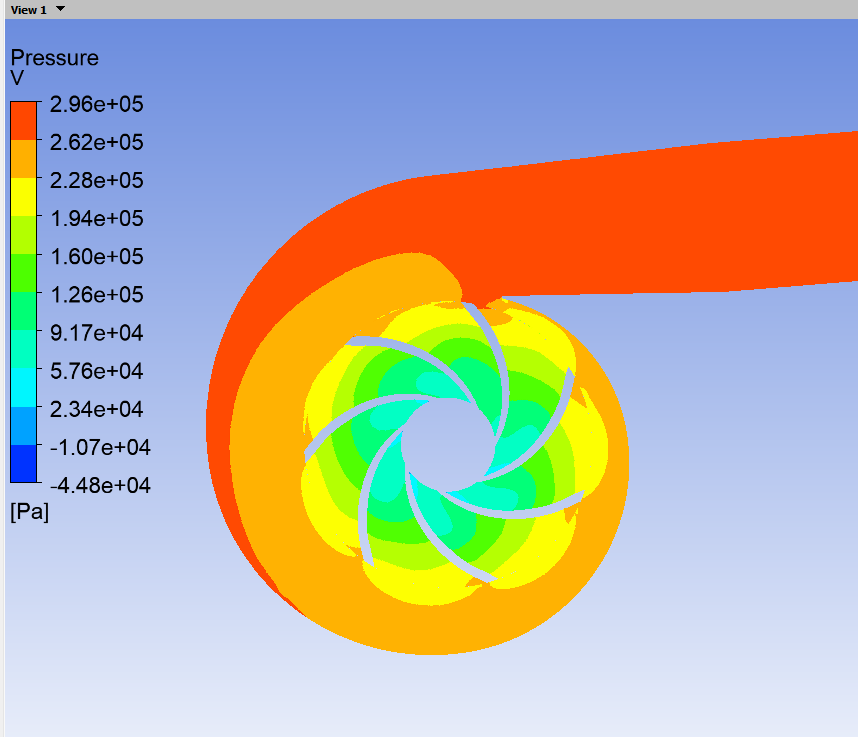

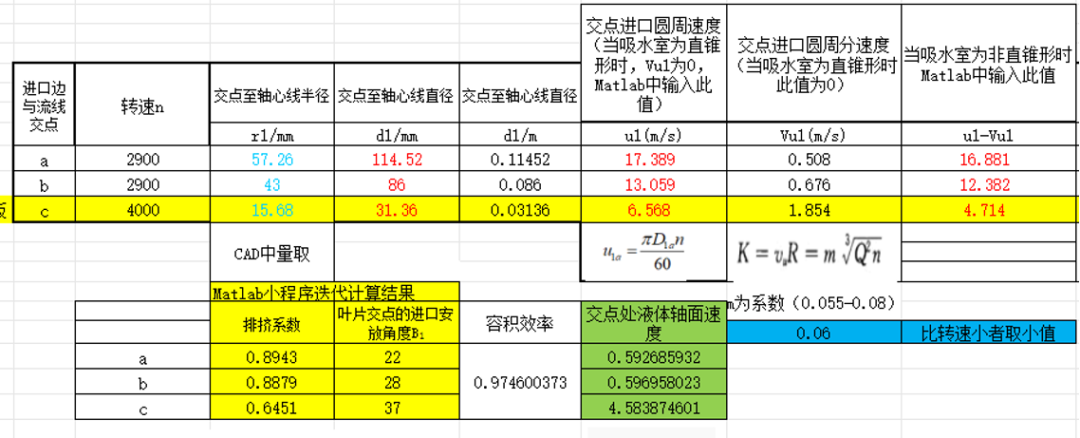

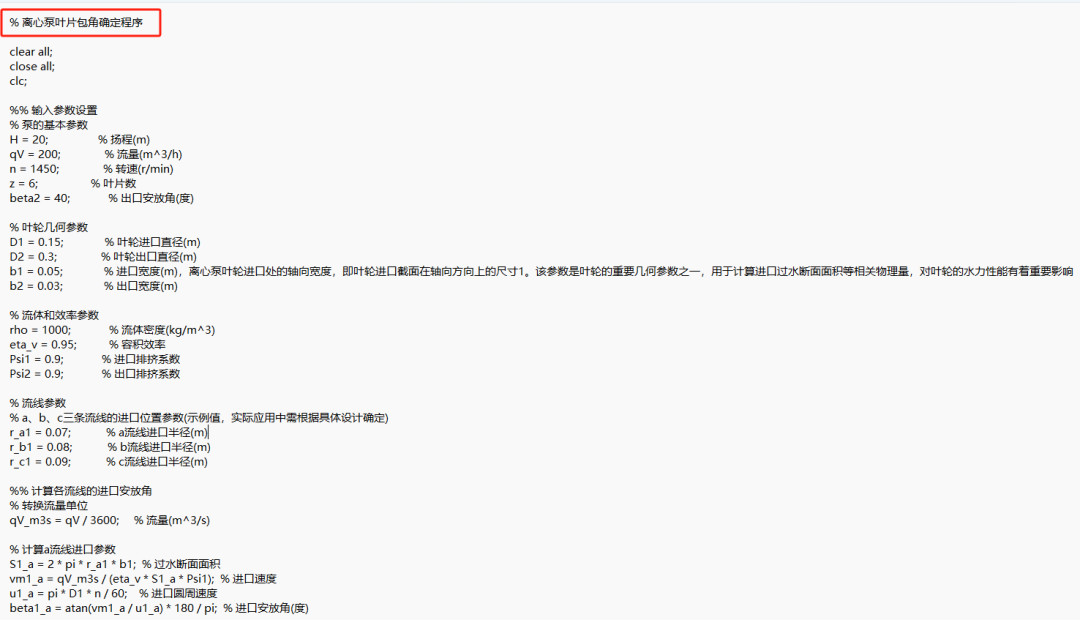

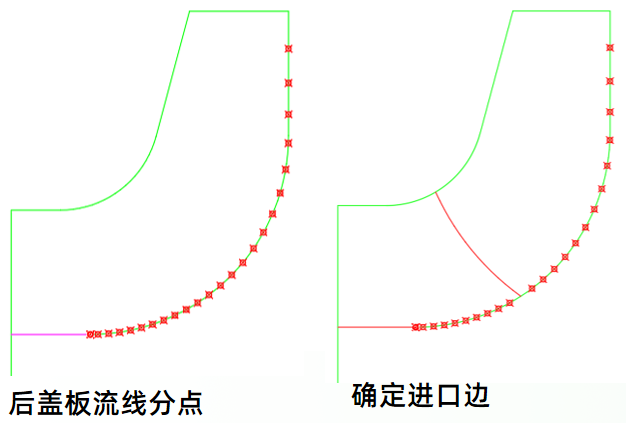

1、先通过后盖板流线分点确定进口边在轴面投影图的位置，计算出进口角度，通过方格网保角变换，确定进口边方格网上的位置，进出口角度和进口边位置三个参数，确定后盖板流线包角的取值。

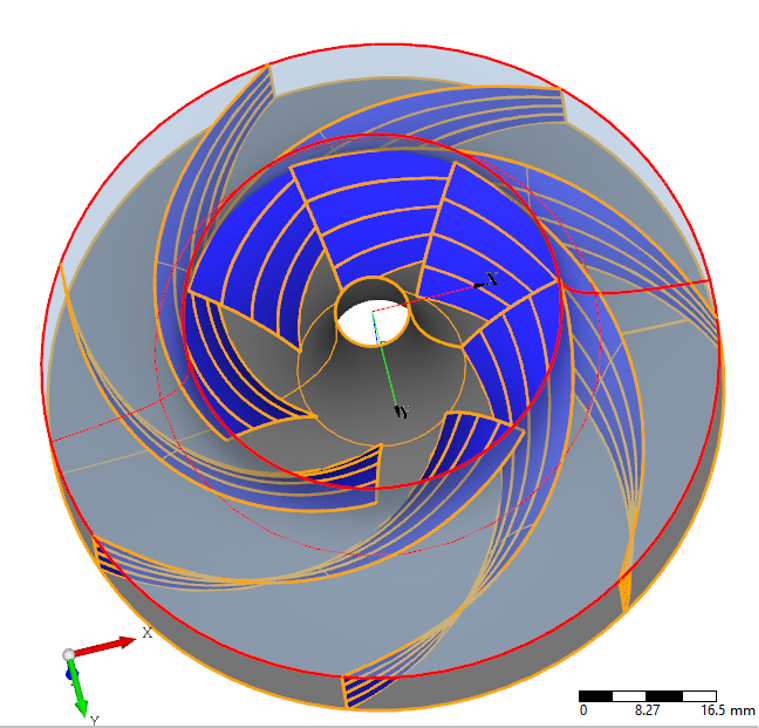

黄色线为叶片流线

2、在方格网上确定包角的取值范围

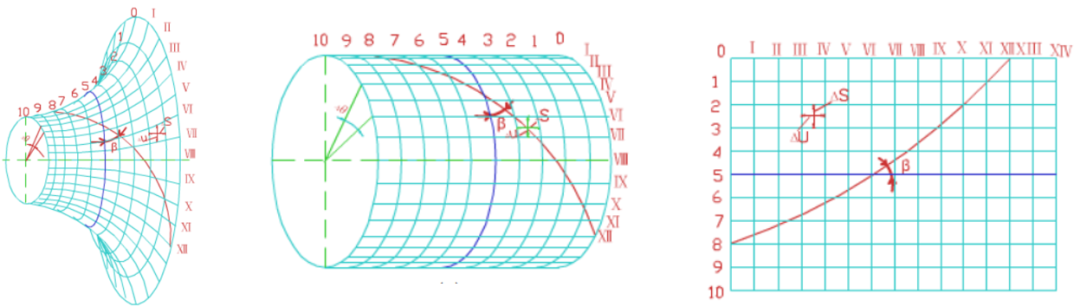

保角变换，其实就是保证空间流面上流线与圆周方向的角度不变的变换。在平面上的展开流线只要求其与圆周方向的夹角和空间流线的角度对应相等，展开流线的长度和形状可能不同。所以说白了就是相似，而不是相等。方格网的横坐标代表的是轴面流线对应的分点，纵坐标代表的夹角为对应分点所用的△0的轴面.△0表示在轴面投影图旁所作的两条射线的夹角，一般△0=3°～5°

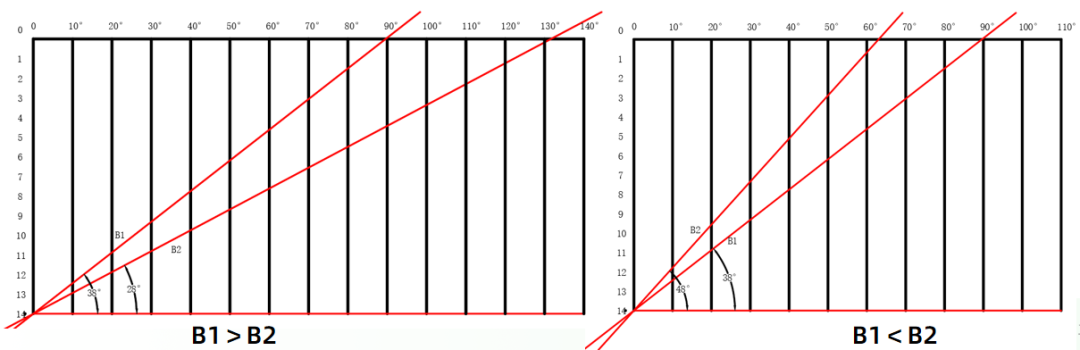

方格网确定保角存在以下三种情况：B1＞B2，B1＜B2，B1＝B2，其中第三种重合，此处不做展示

且叶片型线绘制需要满足以下要求：

• 光滑平顺

• 单向弯曲，不要出现S形状，以平直稍凸为好

• 各型线需要有一定的对称性

以上三点了限制了型线点左右移动的范围，即第一种包角范围90-130°，第二种包角范围65-90°。

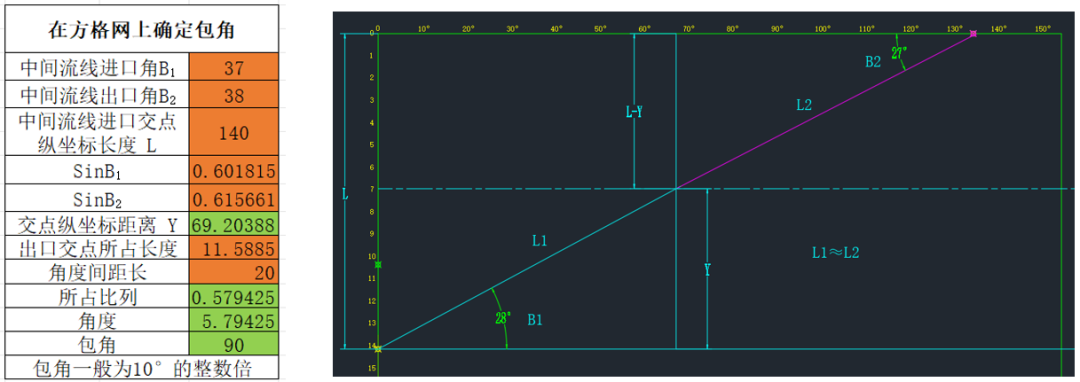

3、在方格网上确定包角的具体数值

通过在包角范围内移动安放角的型线点，使进口角和出口角的交点到分点处的距离相等，则此时的包角即为最佳角度。
