MIDAS GTS NX桥梁位移方向的组合

Q：桥梁走向不与坐标系平行或垂直时，怎么提取桥梁横桥向与顺桥向的位移？或者在曲线桥梁的时候，如何得到顺桥向和横桥向的位移结果？

A：本文展示了如何获取MIDAS GTS NX 计算完毕后，在任意方向的位移。用户主要可以学到结果组合与自定义坐标系使用的方法。

桥梁走向不与坐标系平行或垂直时，有以下两个方法可以考虑：结果组合与自定义坐标系结果查看。

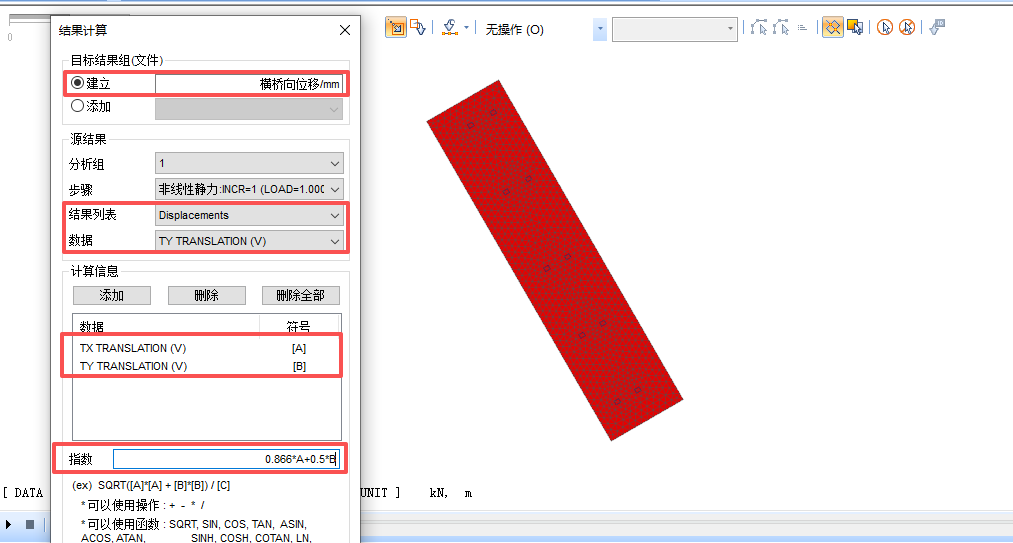

（1）结果组合适合于桥梁是直线型，不存在曲线的情况下，此时在计算完桥梁的结果后，可以通过首先数学计算出横桥向位移与既有X方向Y方向位移的关系，比如桥梁走向与Y轴成30度，此时横桥向位移 T1=Txcos30°+Tysin30°，此时在结果组合界面填写好名称，添加Tx与Ty的结果数据，分别用A和B代表水平Tx与Ty，在下方输入表达式A*cos30°+B*sin30°或者0.866*A+0.5*B，点击确认就可以看到计算出的结果。

结果计算

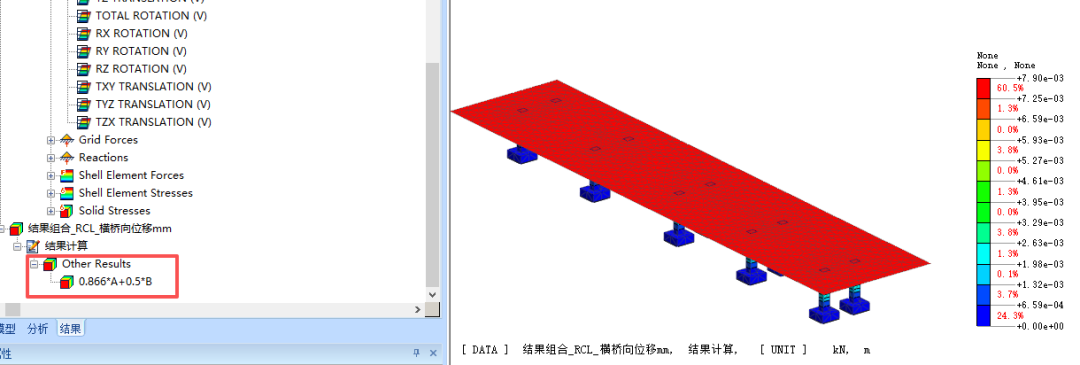

结果计算云图

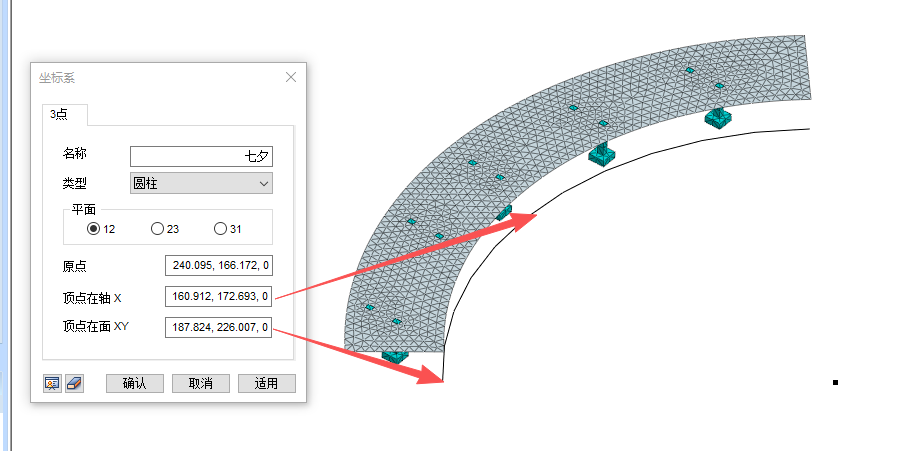

（2）如果需要分析的桥梁位于曲线段，此时就需要借助自定义坐标系来实现。首先在坐标系位置自定义出曲线桥梁所在的圆柱坐标系，原点即曲线桥的圆心，顶点在轴X可以点击圆弧上的任意一个点，代表其半径所在的平面，顶点在XY再次点击半径上的一个点，准确定义出坐标系后，会出现一个自定义的坐标系。红色代表径向，绿色代表切向。即红色是横桥向，绿色是顺桥向。

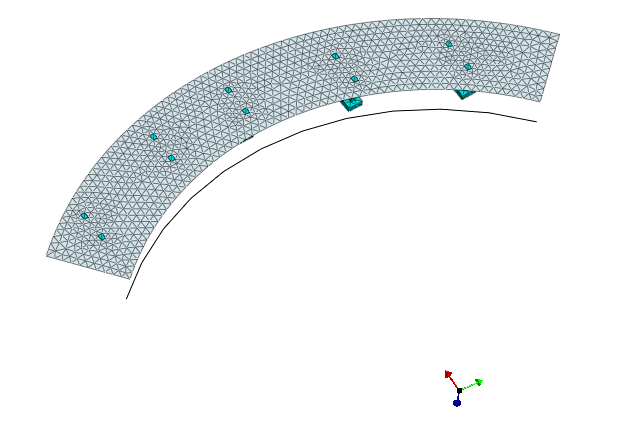

自定义坐标系

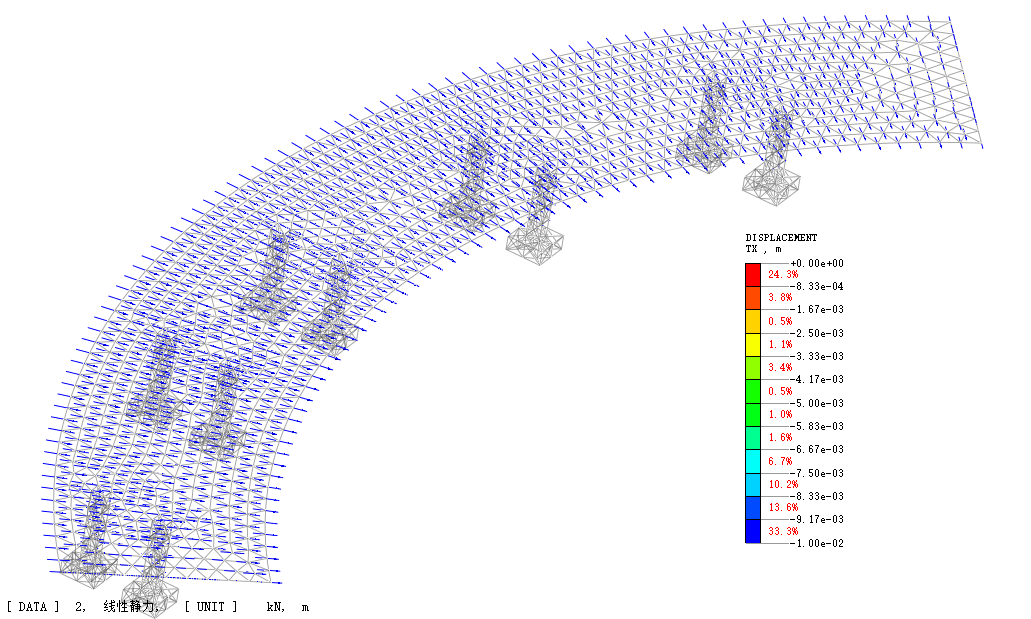

在任意一个位移结果中，将输出坐标系调整为自定义的坐标系，打开矢量，可以发现，Tx位移云图中，x方向均指向圆心，Ty位移云图中，Y方向矢量均指向顺桥向。

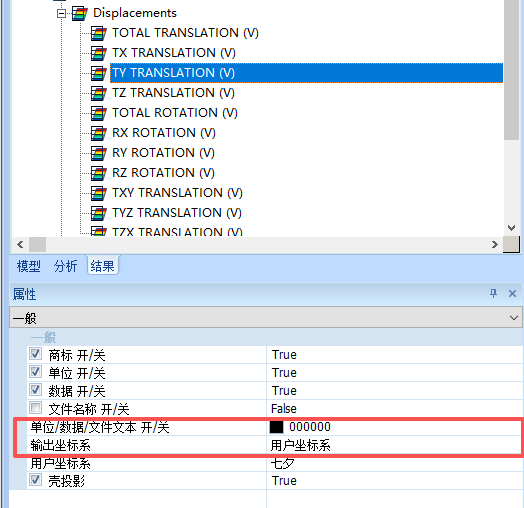

输出坐标系指定

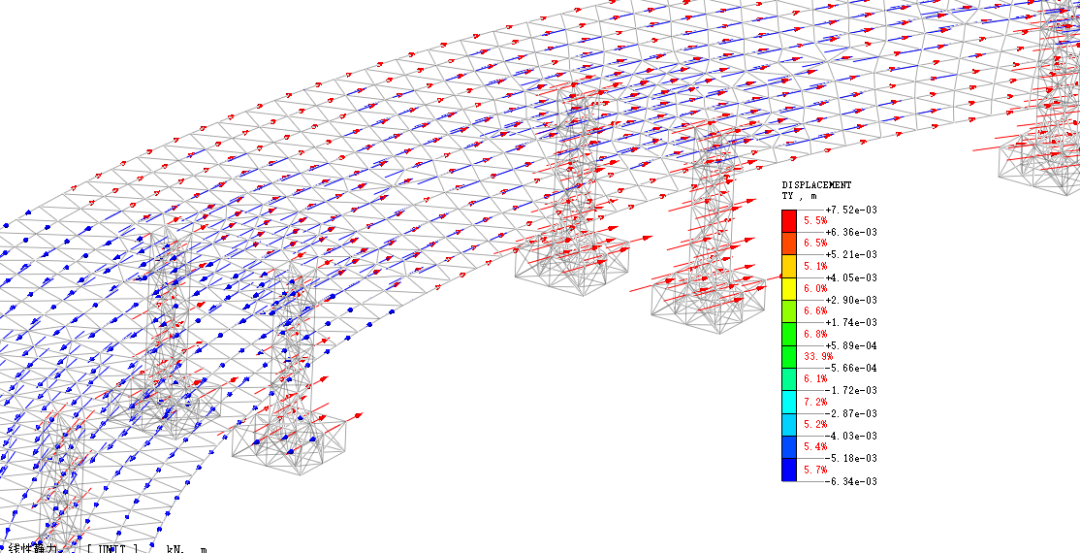

横桥向位移

顺桥向位移
