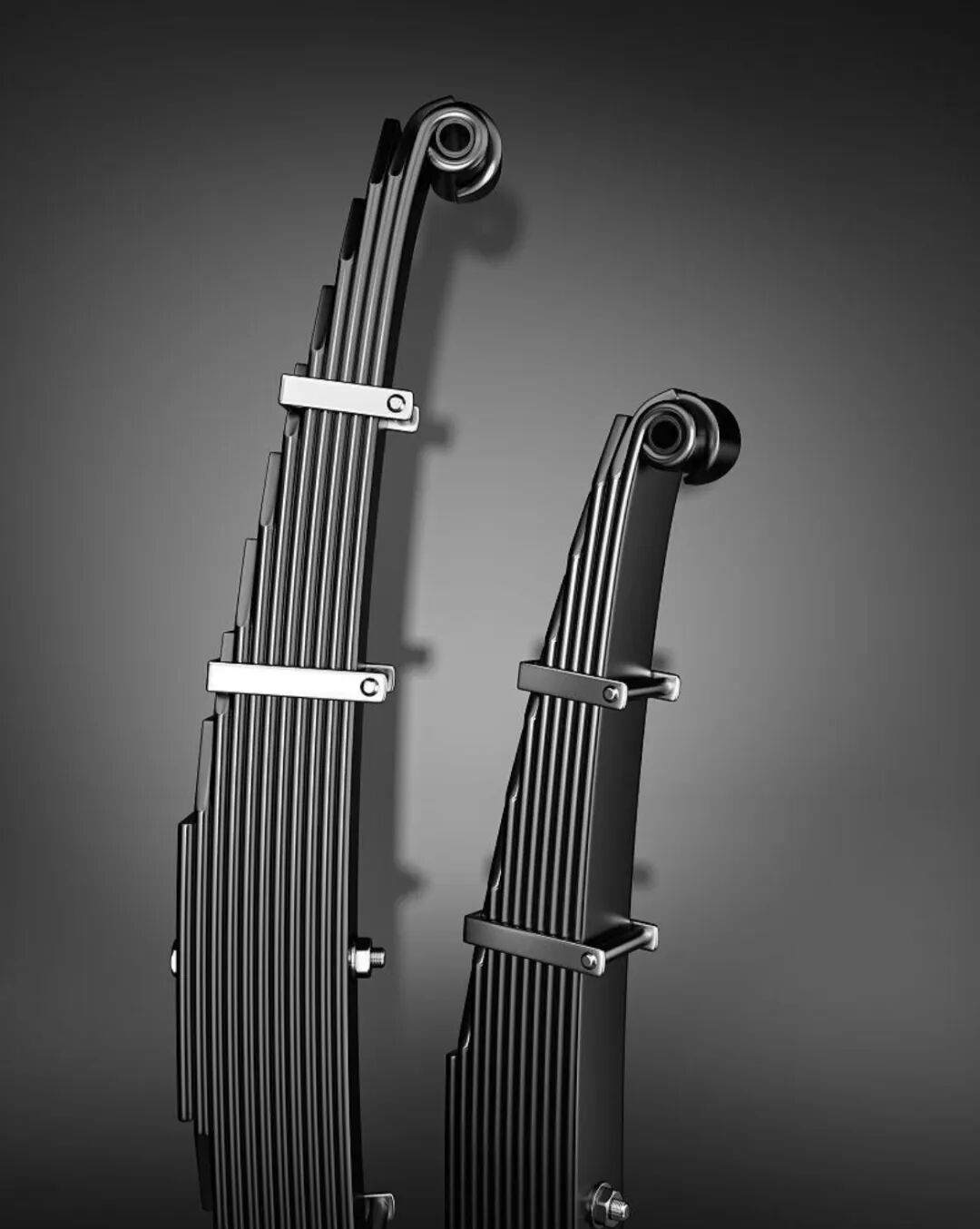

ANSYS实战｜货车后悬架钢板弹簧静力分析全流程+避坑指南


       搞CAE的宝子看过来！今天手把手拆解货车后悬架钢板弹簧静力分析，从模型处理到结果验证，附赠踩坑血泪史！建议收藏👇

一、问题分析｜钢板弹簧为何要优先做静力分析？

🚛工况特点：
钢板弹簧承受货车满载冲击力，需验证最大变形量（避免断裂）和应力集中点（优化局部结构）。传统手工计算误差大，仿真能精准捕捉非线性接触。

⚠ ️三大难点：
1️⃣ 接触复杂性：簧片间摩擦+挤压导致收敛困难
2️⃣ 网格畸变：薄壁结构易产生穿透/重叠网格
3 ️⃣ 边界条件：螺栓预紧力与载荷步加载顺序影响结果

二、实例拆解｜超详细操作步骤

Step1 模型导入与简化
✅ 关键操作：
- 用UG/SolidWorks建立钢板弹簧3D模型（保留卷耳圆角，简化工艺孔）
- 导入Workbench后，使用Mid Surface自动抽取中面（厚度默认3mm）
⚠️避坑：若出现曲面缝隙，用Patch Independent修补
Step2 材料属性与接触设置
🔧 参数配置：
- 材料库选50CrVA（弹性模量211GPa，泊松比0.3）
- 簧片间设置Frictional Contact（摩擦系数0.3，法向刚度因子0.1防穿透）
✨高阶技巧：启用Adjust to Touch自动消除初始间隙
Step3 网格划分秘籍
📐 质量要求：
- 边界层网格尺寸≤2mm（卷耳区域加密）
- 整体网格Skewness＜0.8，Aspect Ratio＜5:1
💡工具推荐：ICEM生成六面体主导网格，用Mesh Metric检查穿透
Step4 载荷与约束
🔩 边界条件：
- 固定端：约束卷耳端面X/Y/Z平动+绕Y轴转动
- 自由端：施加分步载荷（0→5kN→10kN→5kN模拟卸载）
也可施加位移！
⚡注意：螺栓预紧力用Bolt Pretension工具施加
Step5 求解与后处理
📊 重点监测：
- 总变形量云图（红线预警＞8mm）
- 等效应力分布（危险区＞800MPa需优化）
- 接触压力分布（排查未激活接触区域）

三、血泪避坑｜实测翻车案例

❌ 翻车场景1：求解发散警告
- 现象：残差曲线震荡，计算卡死
- 急救方案：
1. 检查接触对是否激活（红色→紫色为正常）
2. 降低初始载荷步（10%→100%分10步加载）
3. 调整阻尼系数Stabilization至0.01
❌ 翻车场景2：应力集中异常
- 现象：螺栓孔处应力超材料屈服极限
- 优化方案：
1. 倒圆角半径从5mm增至8mm
2. 局部网格加密至1mm（用Sphere of Influence控制）

四、结果验证｜仿真 VS 实验对比

📌 某车型实测数据：
指标 仿真值 实验值 误差
最大变形 7.2mm 7.8mm 7.7%
刚度系数 352N/mm 330N/mm 6.3%
💡 结论：误差＜10%满足工程需求，卷耳根部和弹簧末端为优化重点！
🛠️工具箱推荐
🚚工程师必备口诀：
模型简、接触稳、网格细、载荷准！
