汽车连续模具的刚度直接决定了冲压件质量(尺寸精度、表面缺陷)与模具寿命。传统有限元分析(FEA)在面对大型复杂模具装配体时,存在网格划分困难、计算资源消耗大、周期长等瓶颈。本文以某车型前门内板五工位连续模为对象,采用 Altair SimSolid 无网格仿真技术,实现了整模装配体级刚度分析。
模具类型:前门内板五工位连续模(总重42吨)
尺寸:总长度约5000mm
零件数量:总数量800+
关键部件:上/下模座、压边圈、凸凹模固定板、斜楔机构

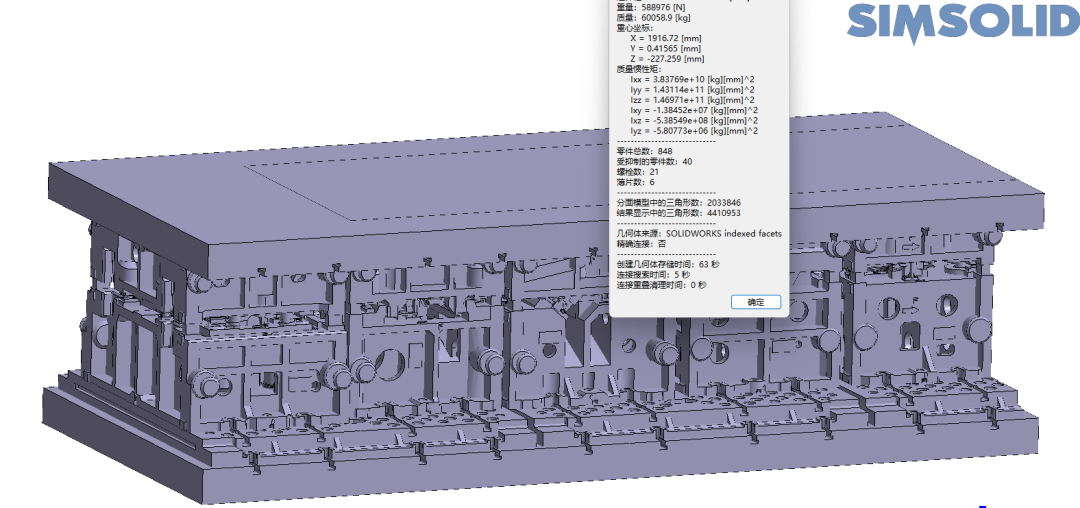

1.CAD 模型导入

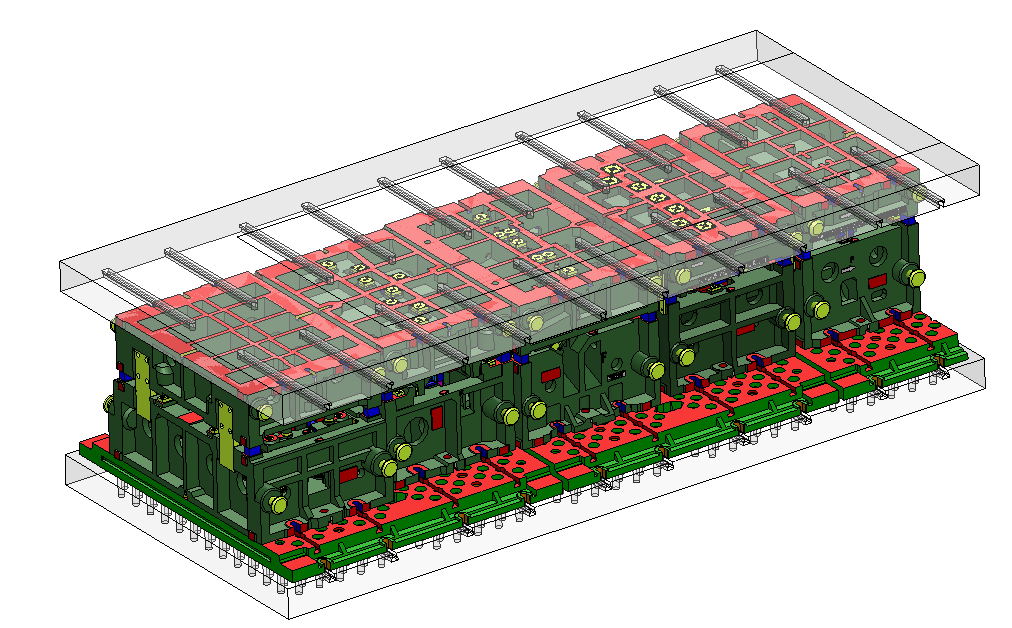

从3维设计软件中导入需要分析的模具模型,冲压机床的上下底板也同步导入;

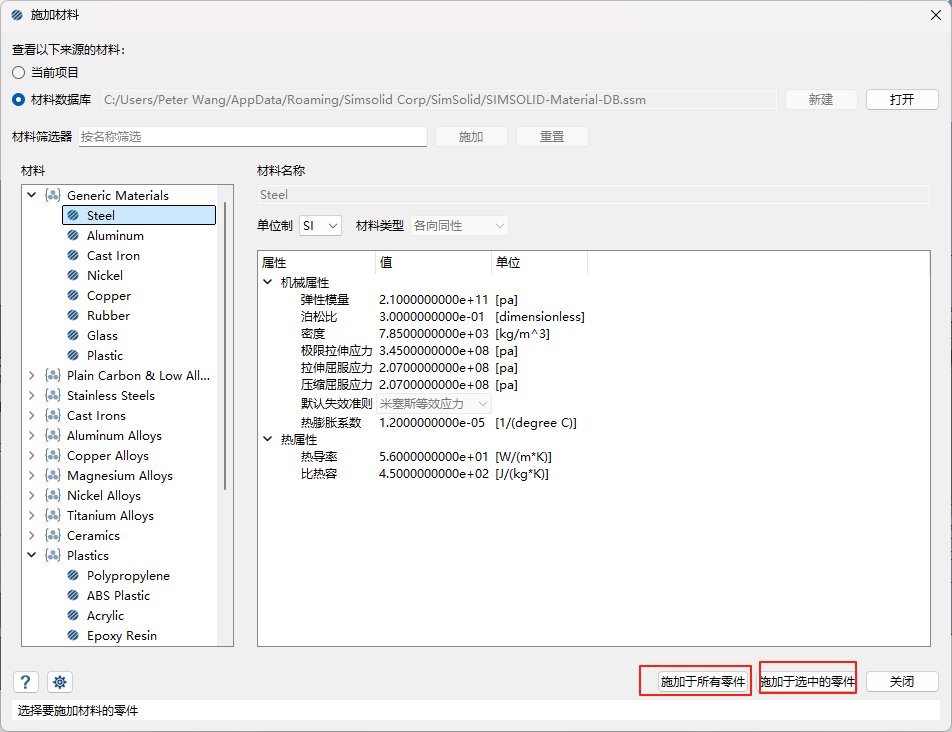

2.材料设置
可以批量设置全局材料,也可以对单个零件进行单独设置;

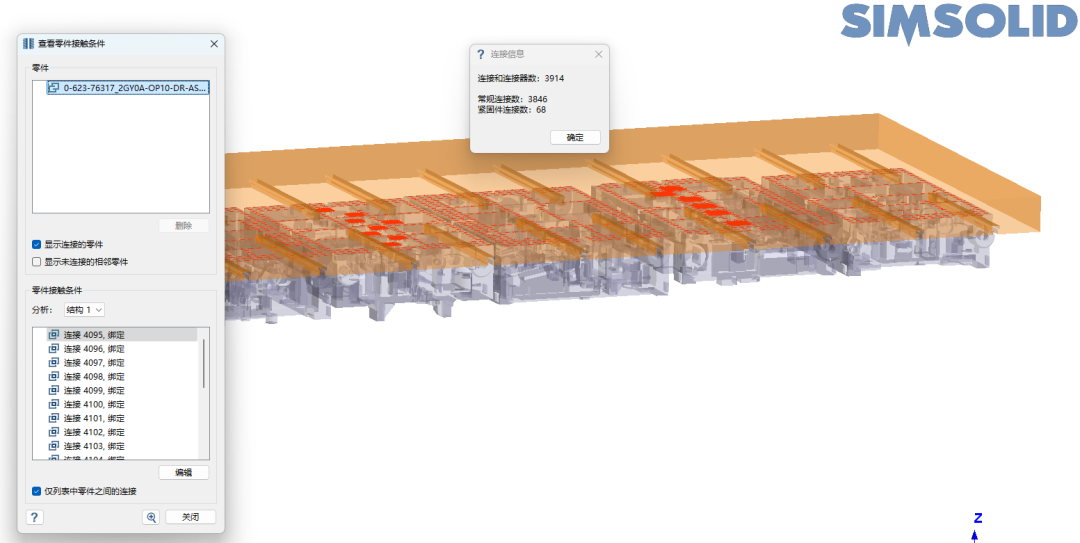

3.接触调整
导入后,根据间隙公差和干涉公差自动识别接触区域,并自动生成接触设置,对可分离、滑动接触部分可以手动调整;

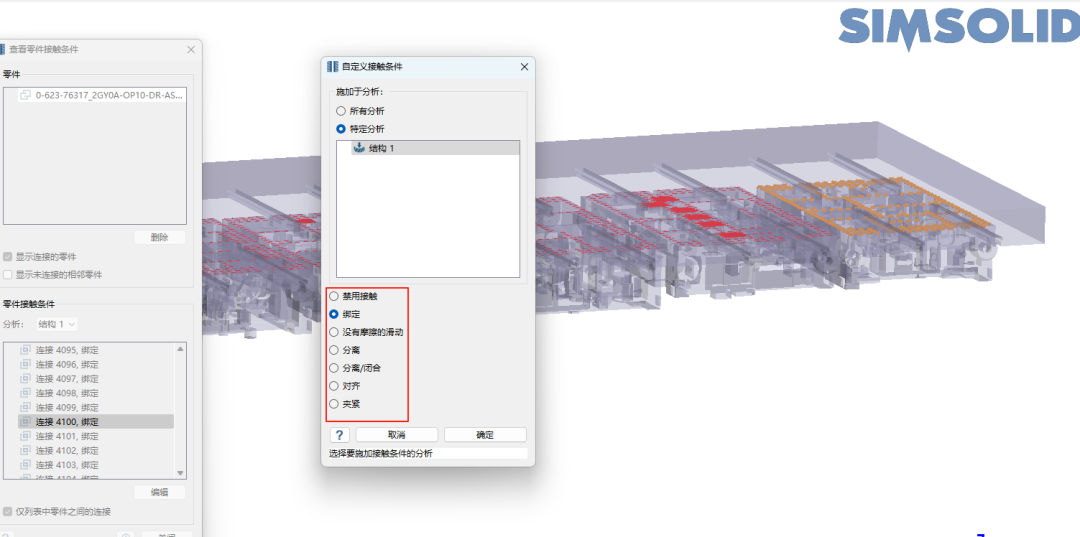

对特殊区域,手动调整;

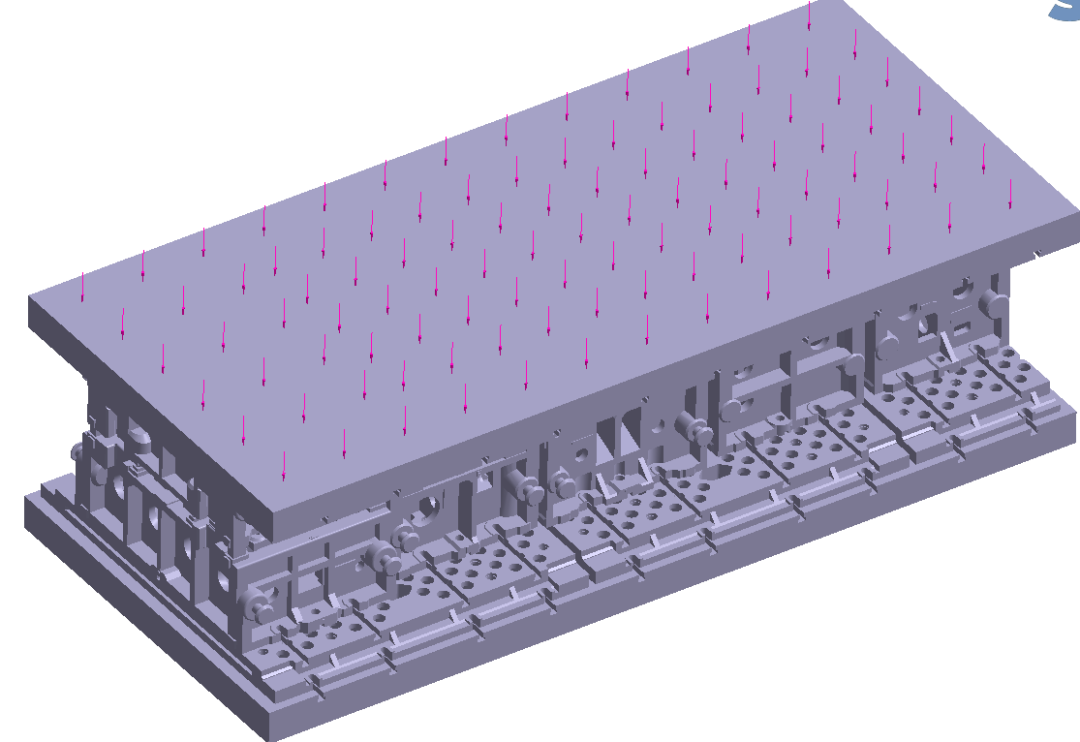

4.约束及载荷设置
底部底板施加固定约束,顶部增加2000Ton力。
5.刚度分析核心结果

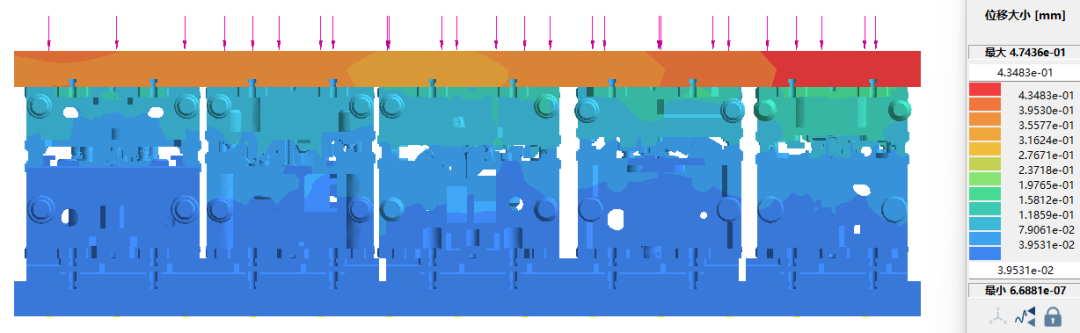

► 5.1 整体变形分布
最大位移:0.5mm(位于上模座右端)
模具各工步间隙导致整体变形不均匀,建议优化调整布局;

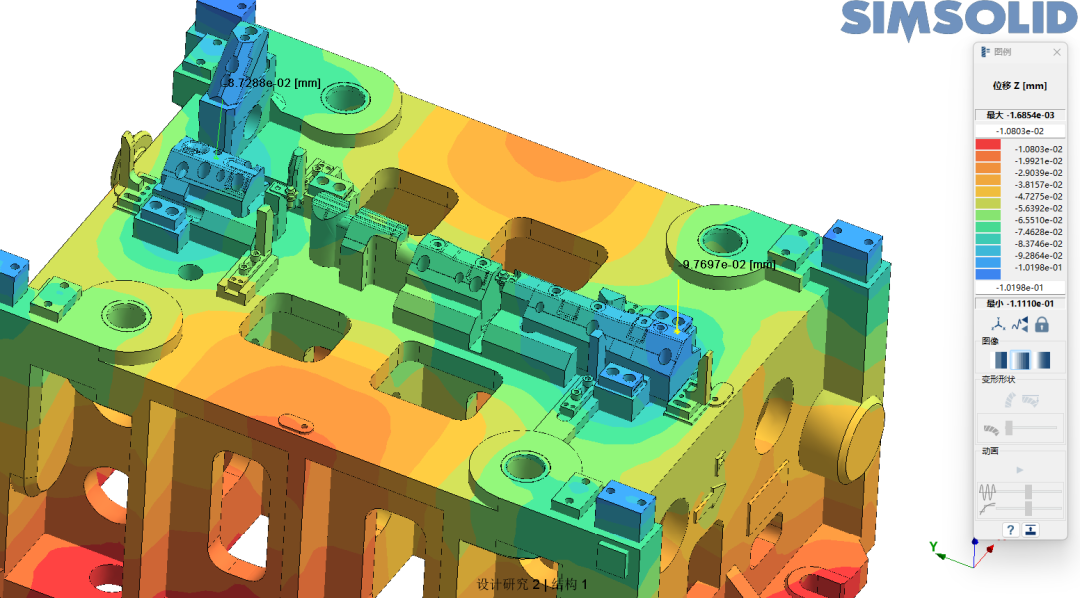

► 5.2 关键区域刚度评估
位移量(mm) | 允许阈值(mm) | 风险等级 | |
凸凹模刃口配合面 | 0.1 | ≤0.10 | 合格 |
大型汽车类模具,在成型过程中,模具整体形变是一大痛点,目前行业严重依赖人员工程经验和反复修模做来弥补,导致开模周期和费用增加,传统有限元分析虽可以在开模前得到变形结果,但分析时间长、对人员和硬件资源要求高,应用门槛太高,阻碍了进一步应用。
SimSolid 可在无需几何简化、无需网格划分、无需人员专业素养的前提下,快速完成含1000+零部件的模具模型求解,精准识别刚度薄弱区与关键配合面变形,为大型汽车模具设计优化与制造工艺提供了高效可靠的 CAE 支撑。
