【教程】风扇叶片仿真最佳实践-fluent

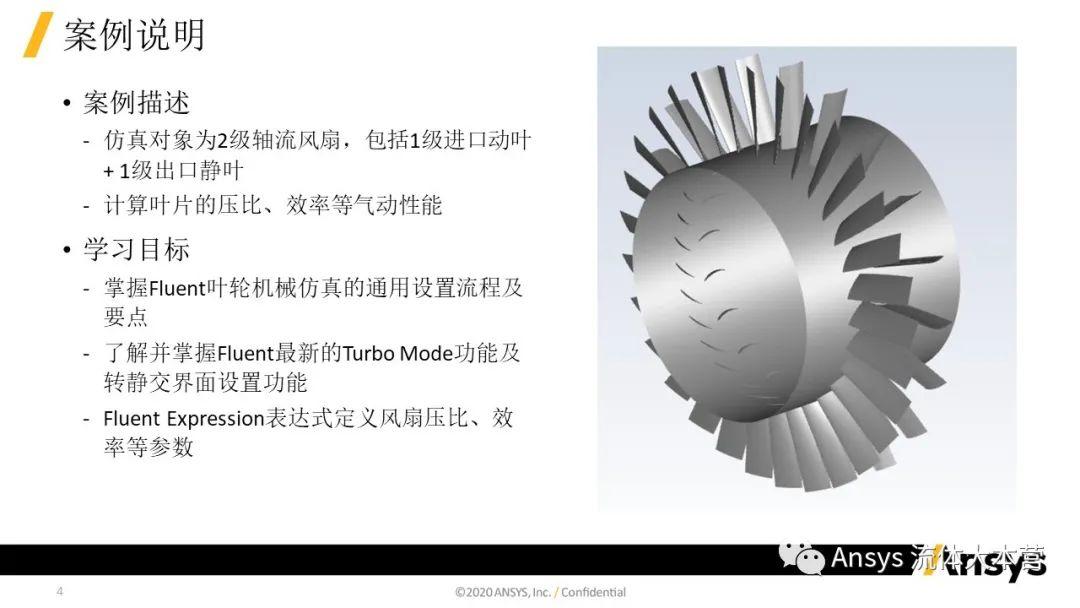

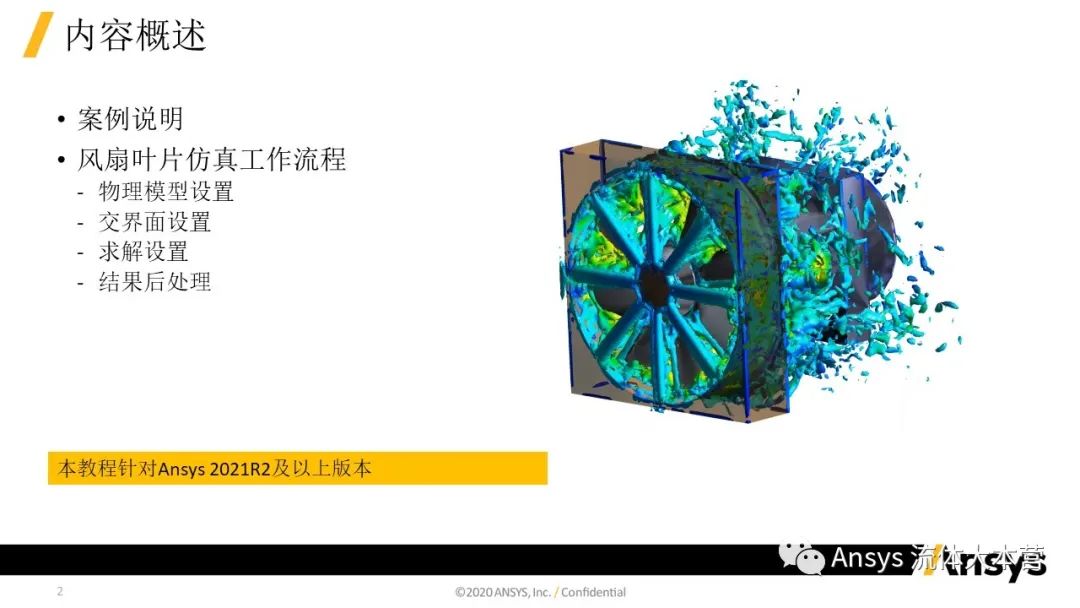

•案例描述

    ‐仿真对象为2级轴流风扇，包括1级进口动叶 + 1级出口静叶

    ‐计算叶片的压比、效率等气动性能

•学习目标

    ‐掌握Fluent叶轮机械仿真的通用设置流程及要点

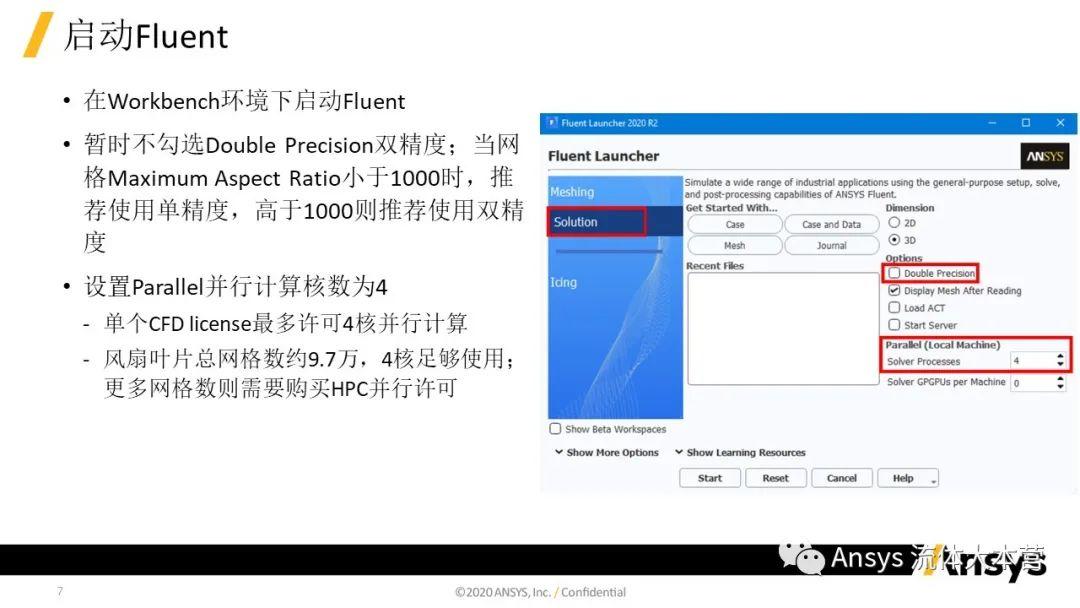

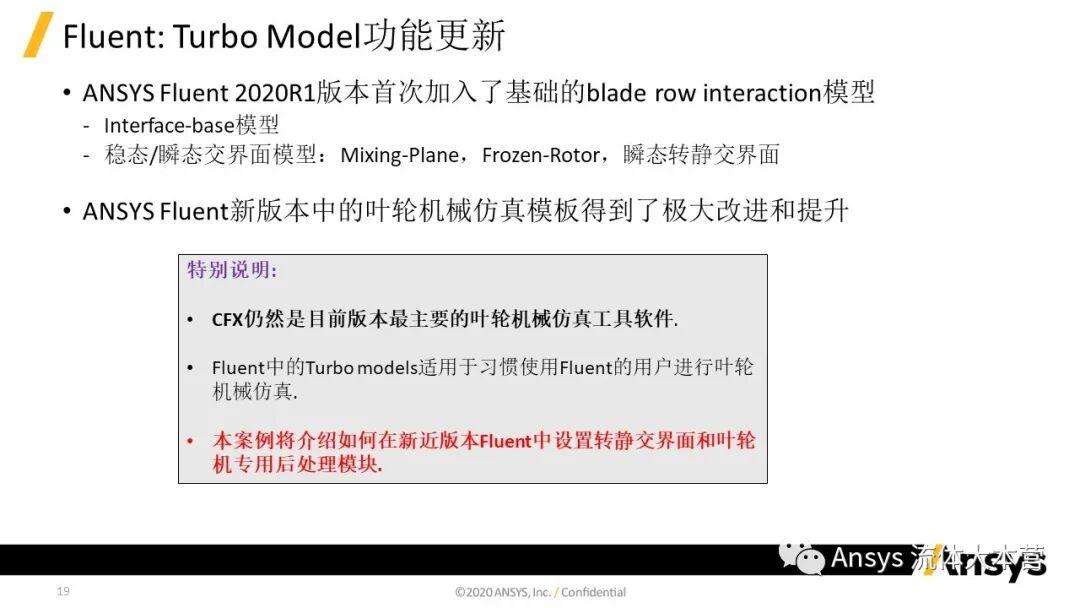

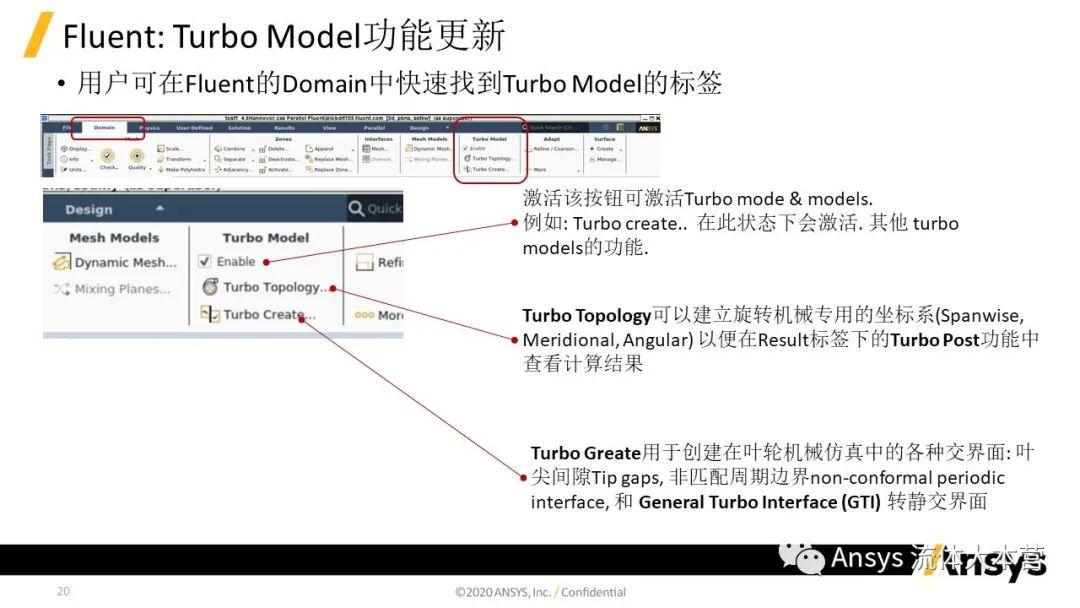

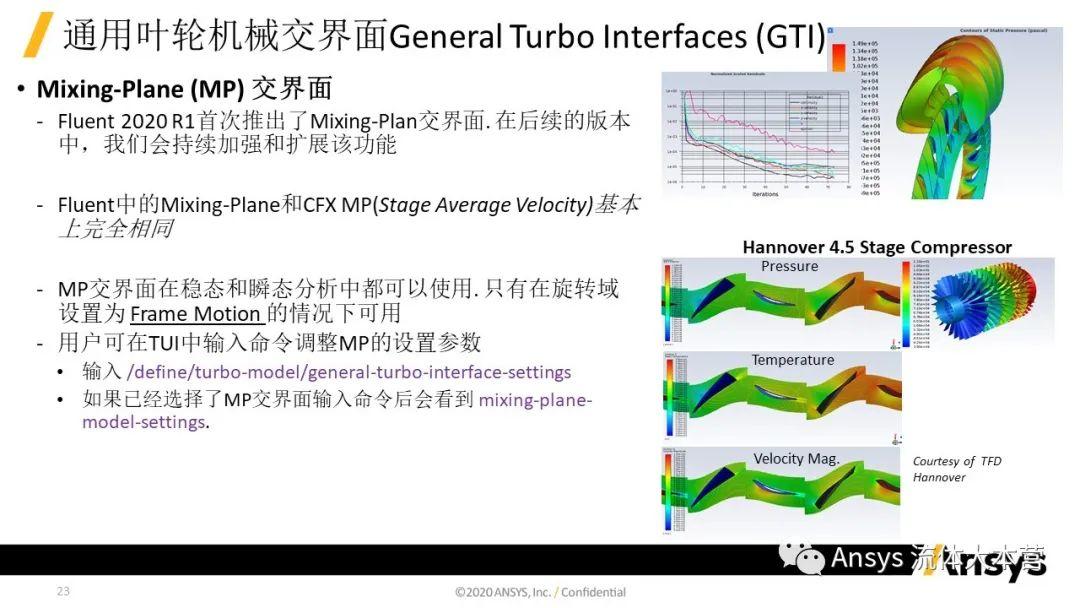

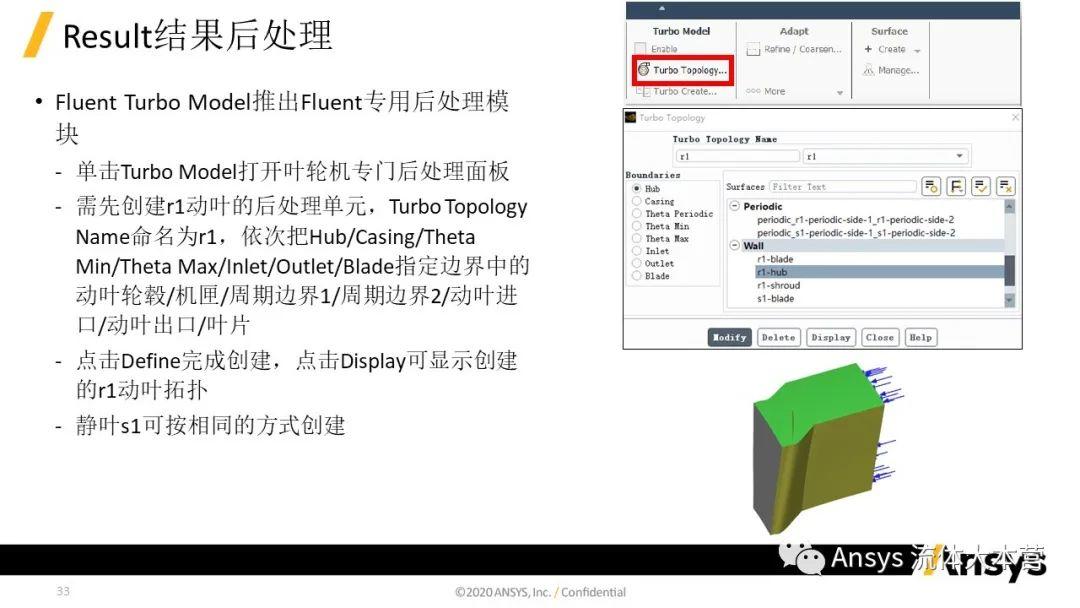

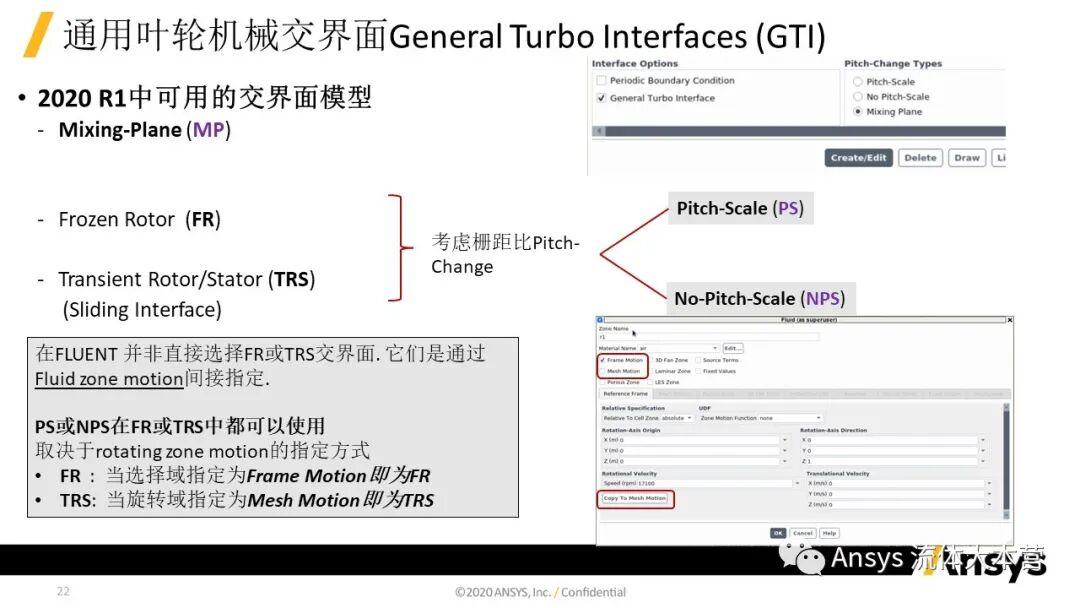

    ‐了解并掌握Fluent最新的Turbo Mode功能及转静交界面设置功能

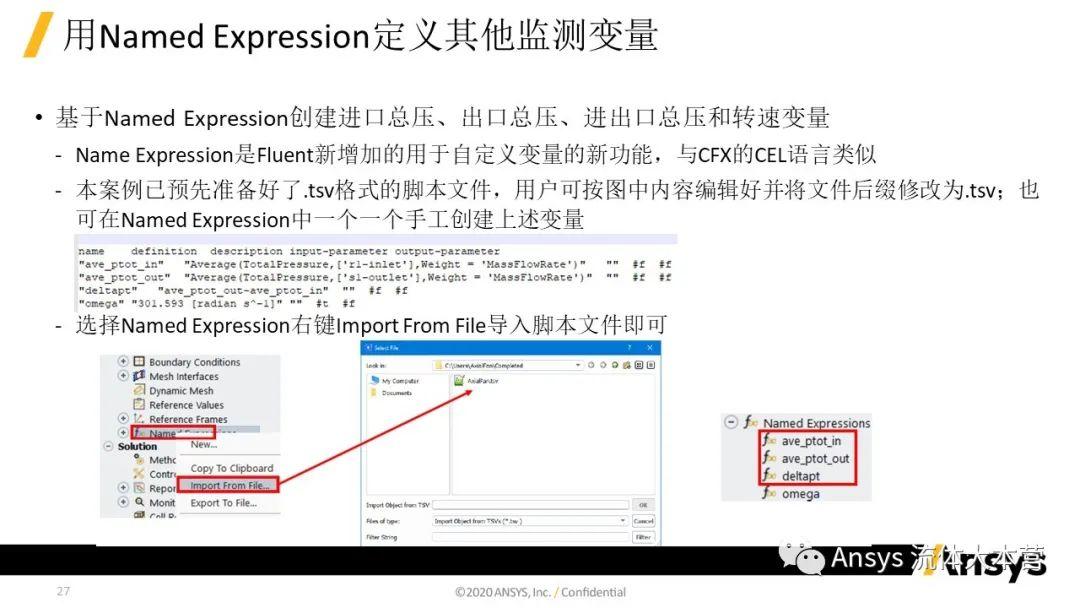

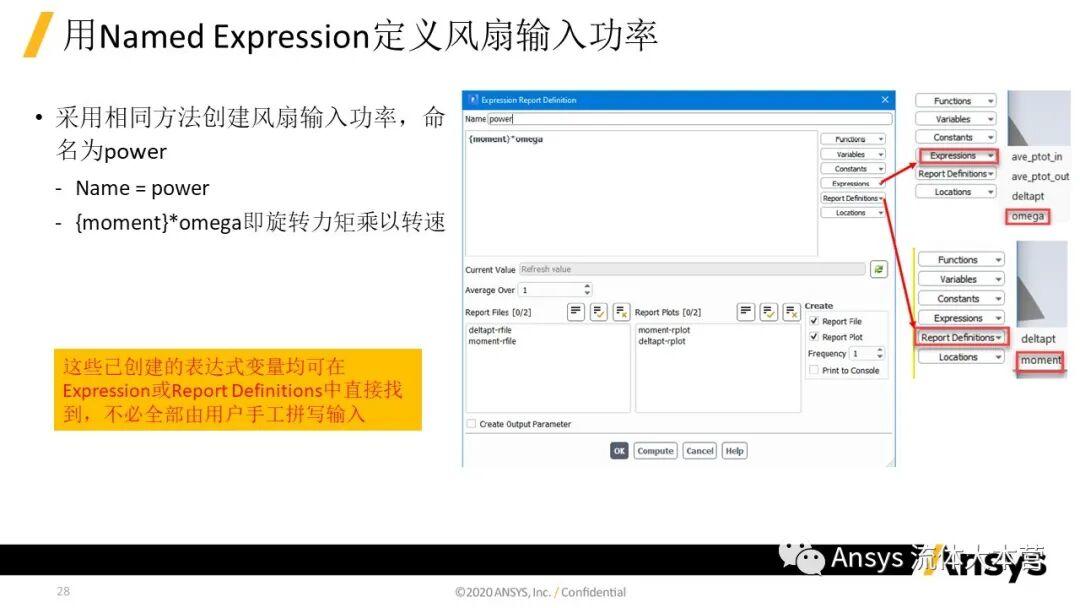

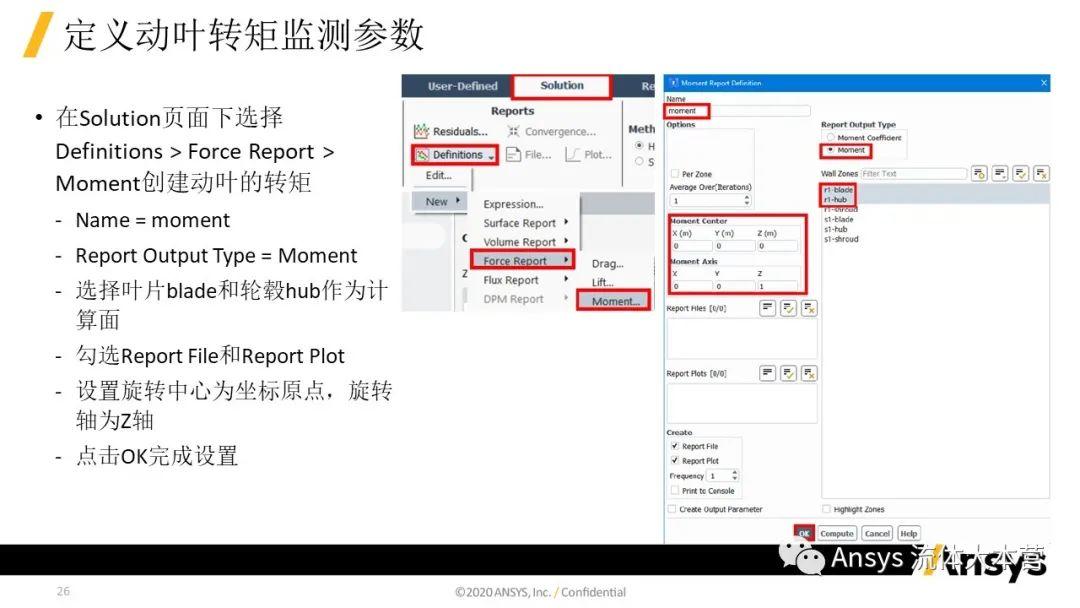

    ‐Fluent Expression表达式定义风扇压比、效率等参数

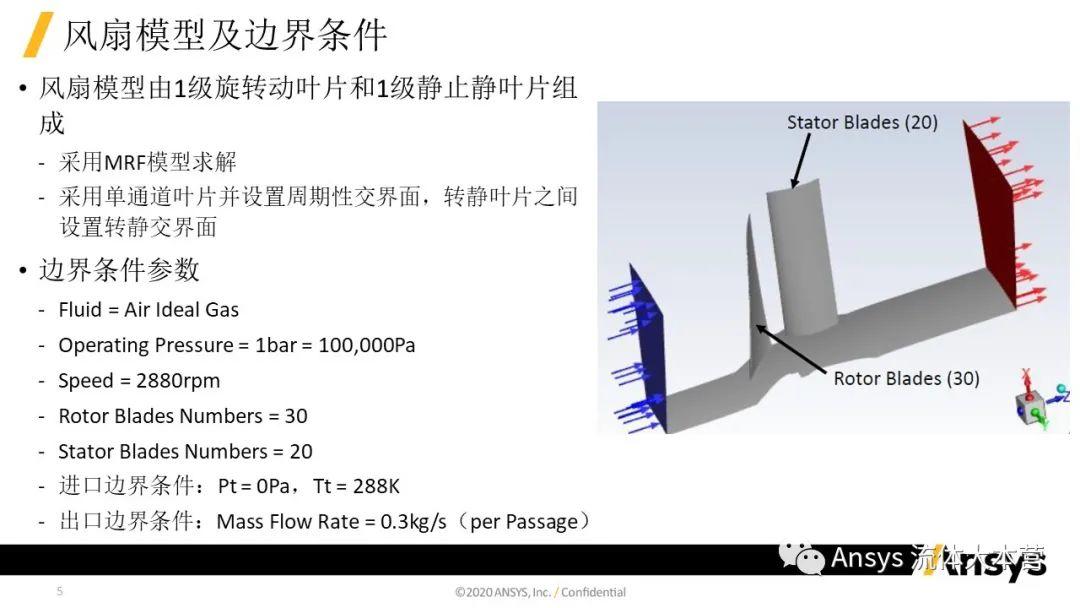

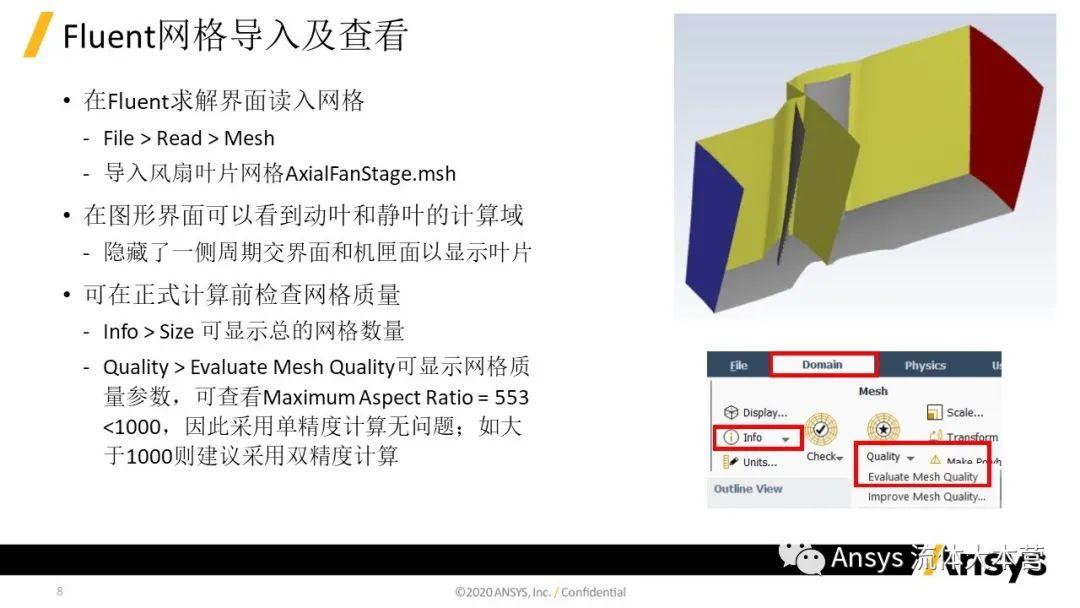

•风扇模型由1级旋转动叶片和1级静止静叶片组成

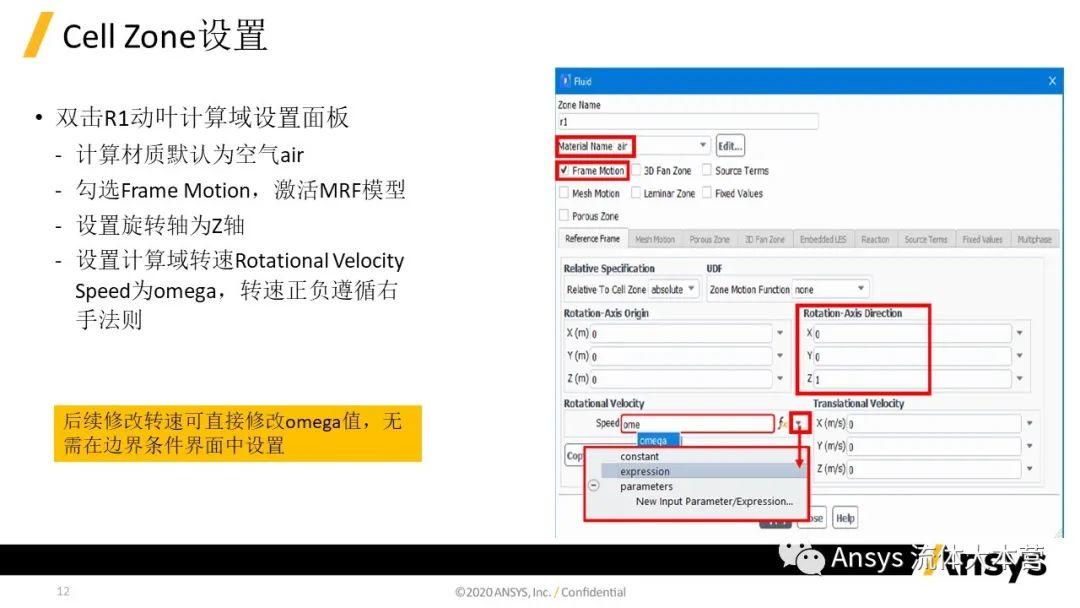

    ‐采用MRF模型求解

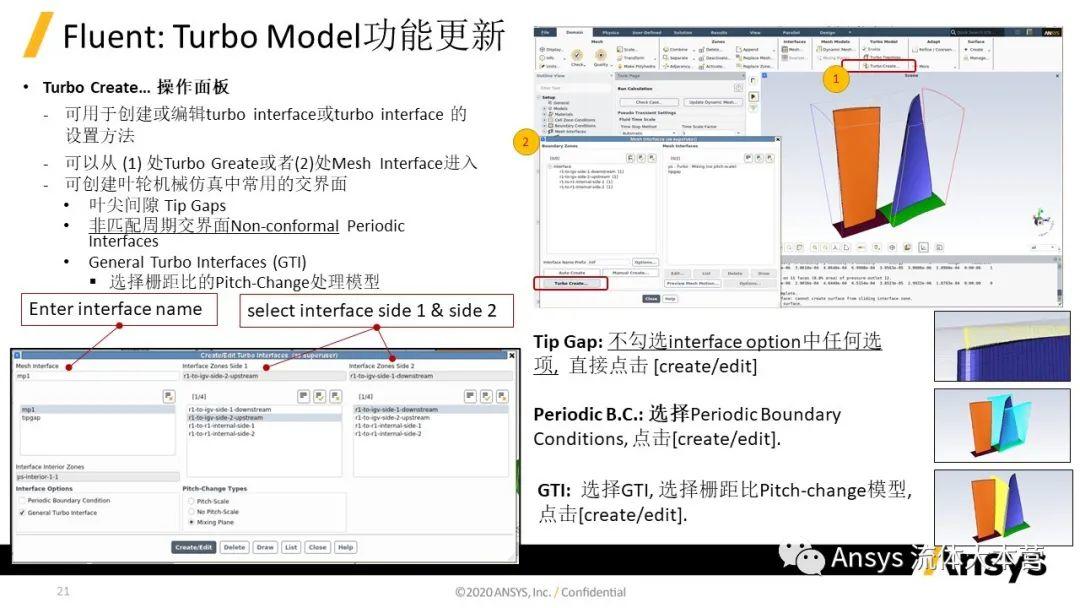

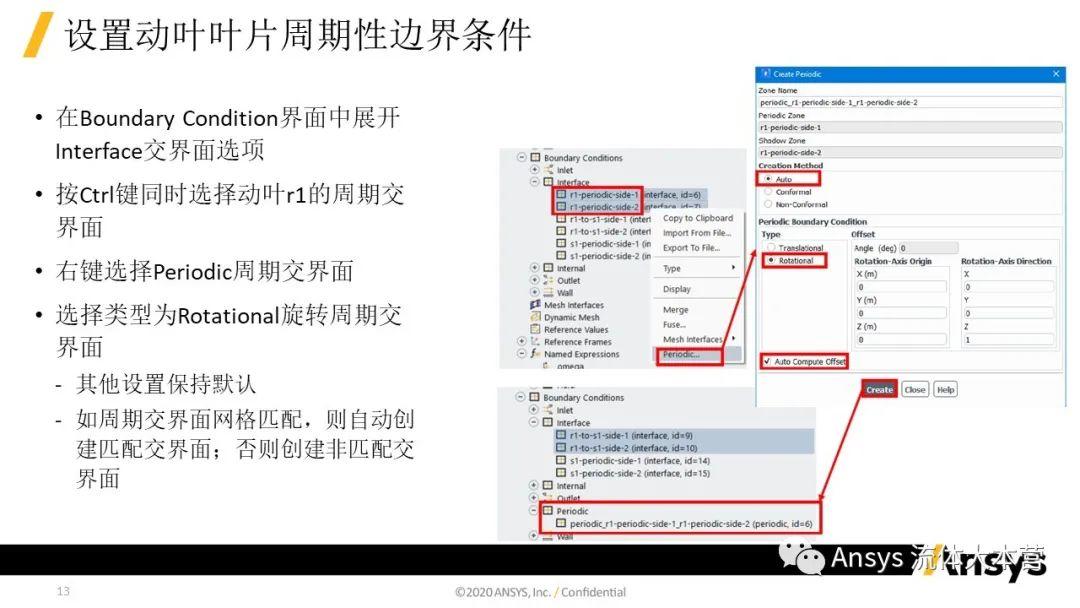

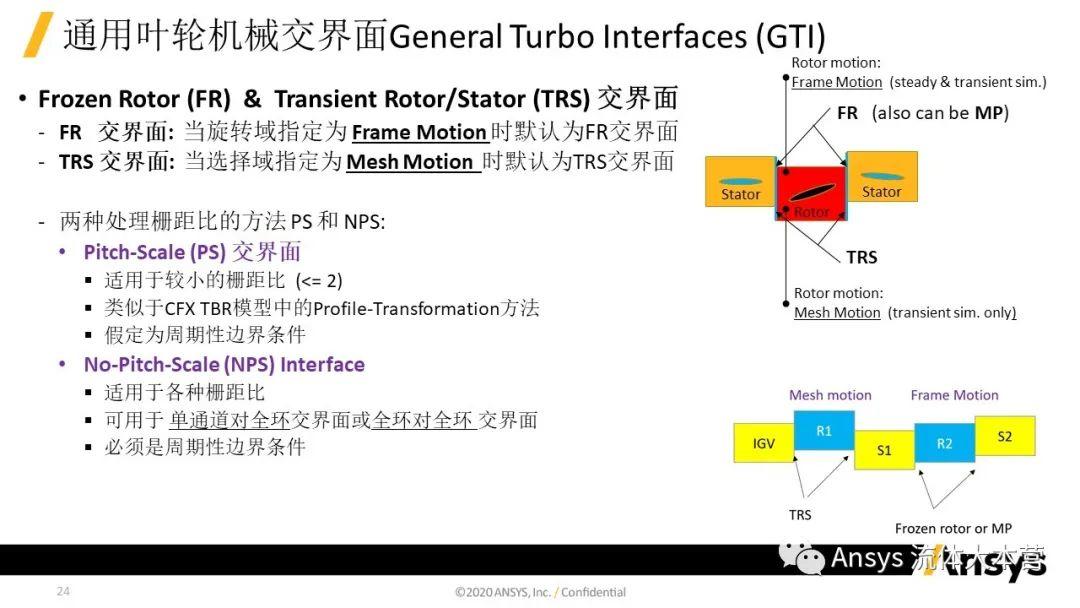

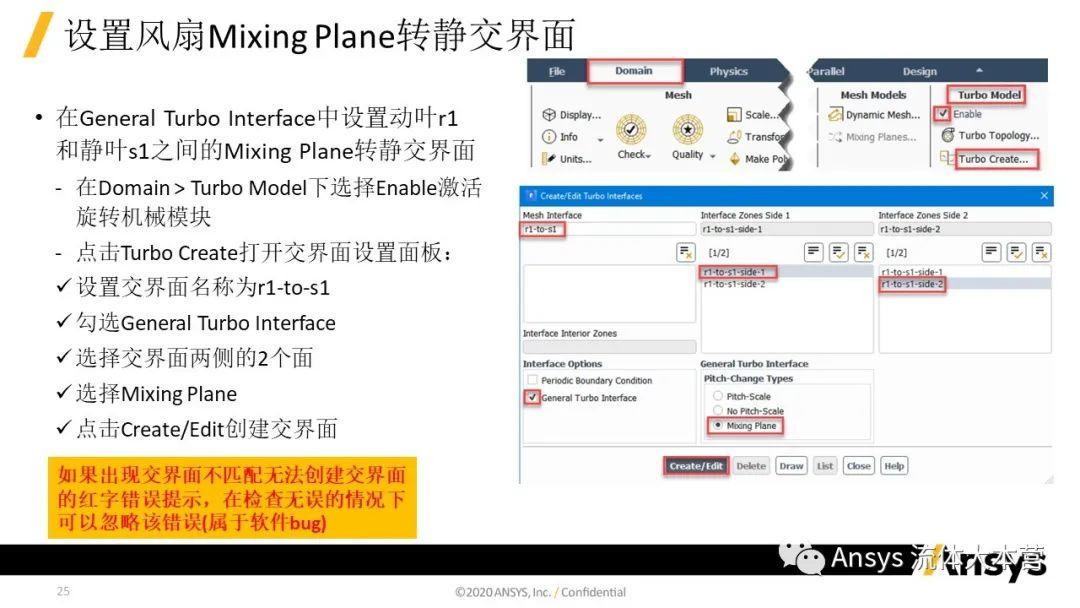

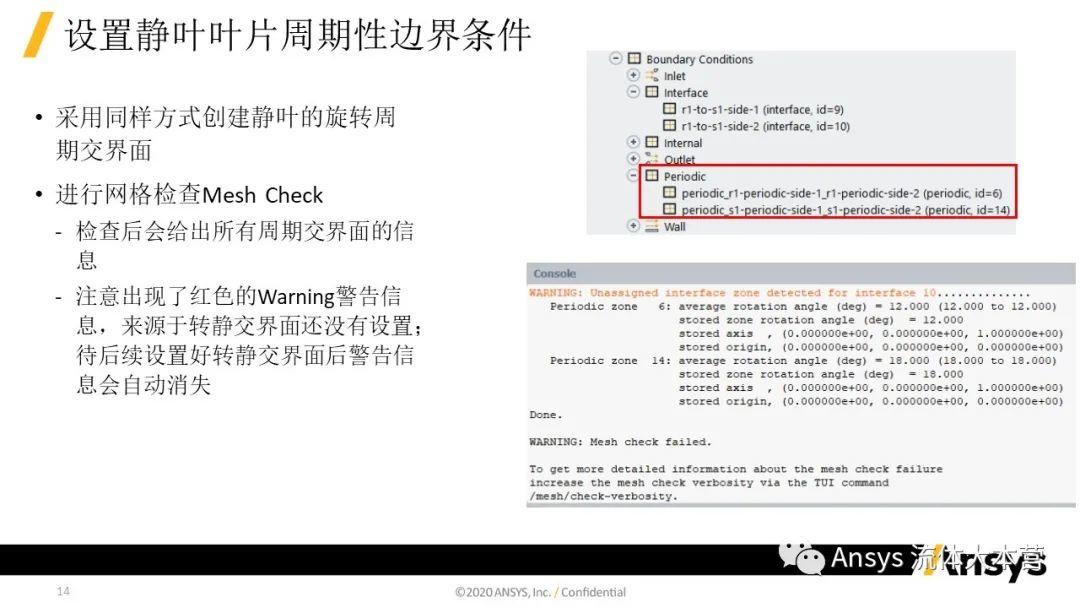

    ‐采用单通道叶片并设置周期性 交界面，转静叶片之间设置转静交界面

•边界条件参数

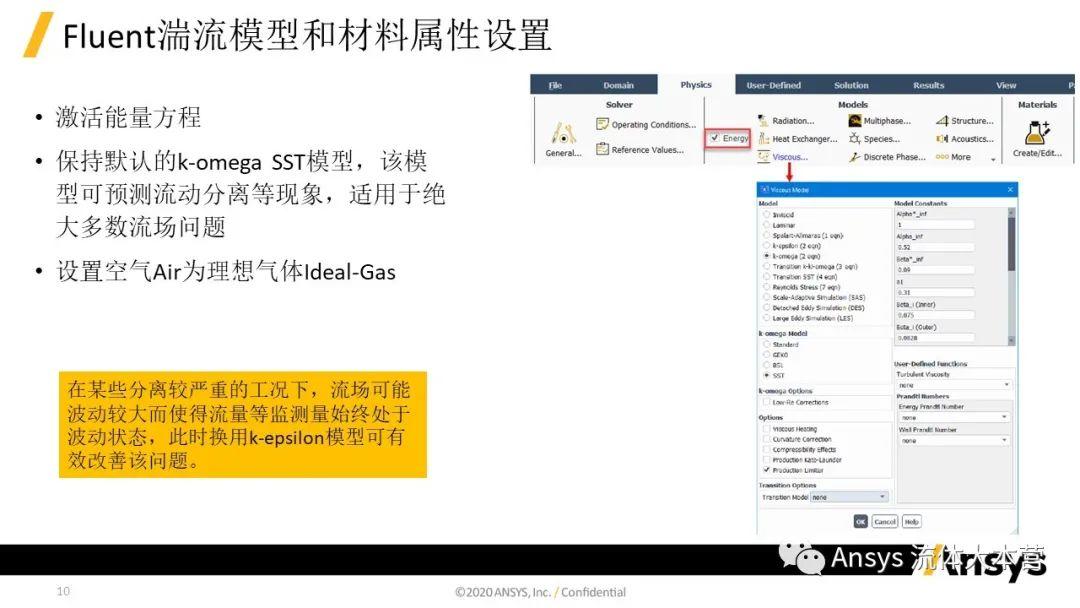

    ‐Fluid = Air Ideal Gas

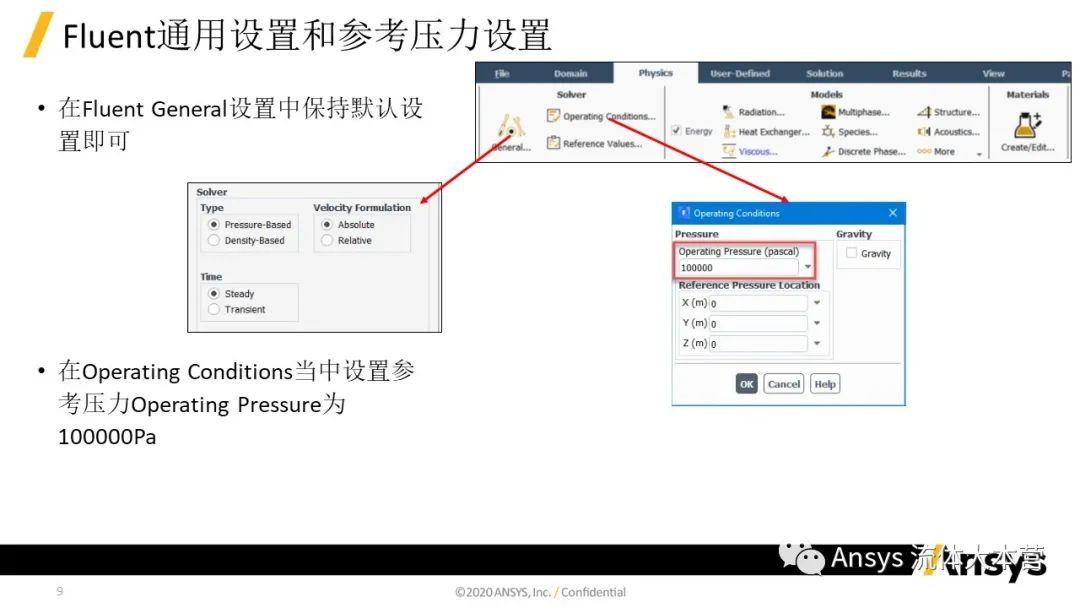

    ‐Operating Pressure= 100,000Pa

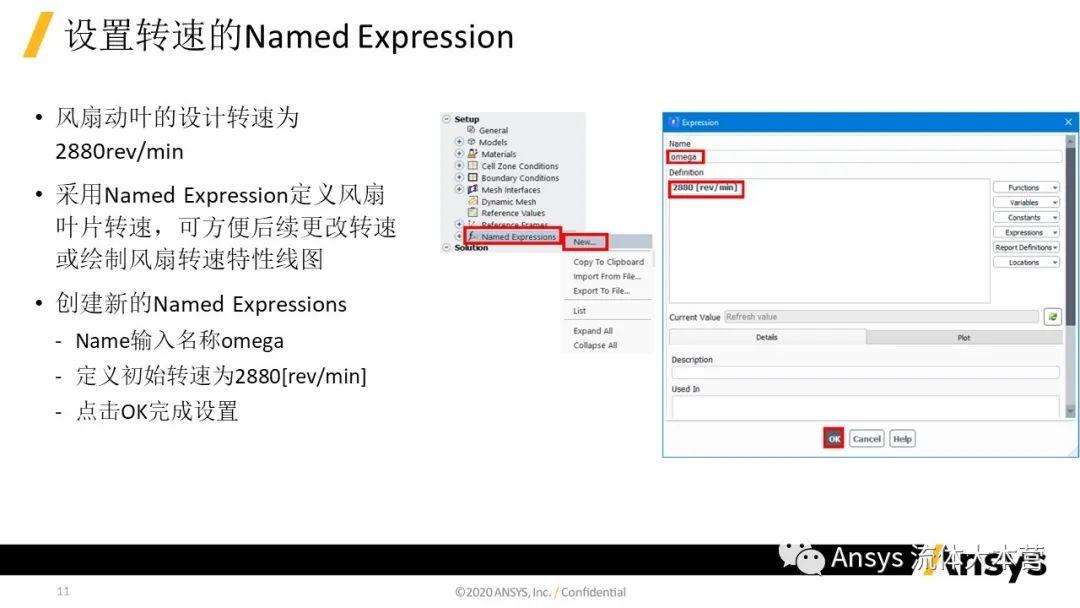

    ‐Speed = 2880rpm

    ‐Rotor Blades Numbers = 30

    ‐Stator Blades Numbers = 20

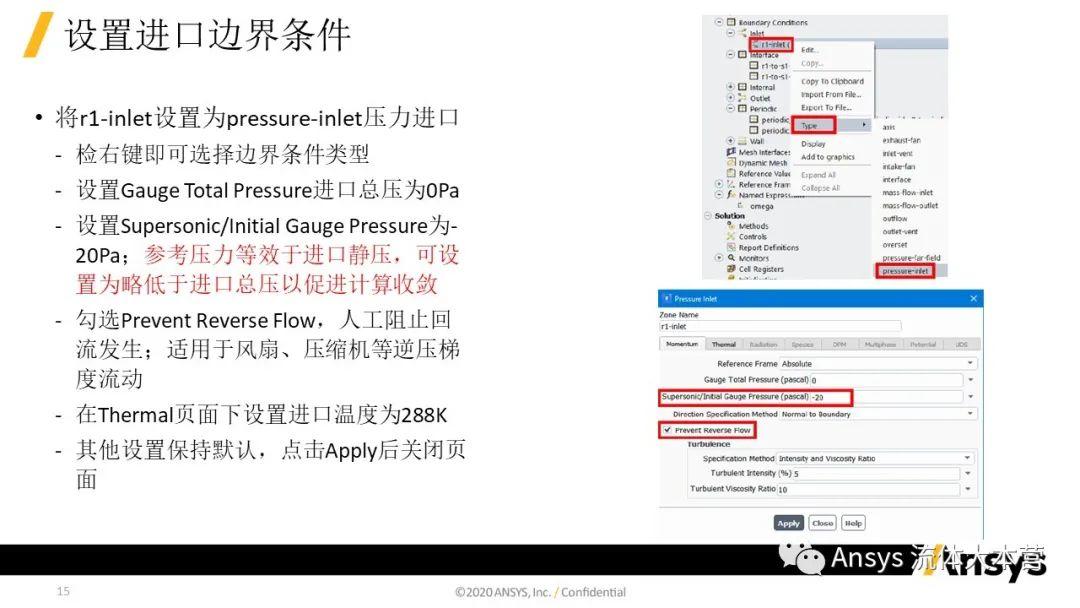

    ‐进口边界条件：Pt = 0Pa，Tt = 288K

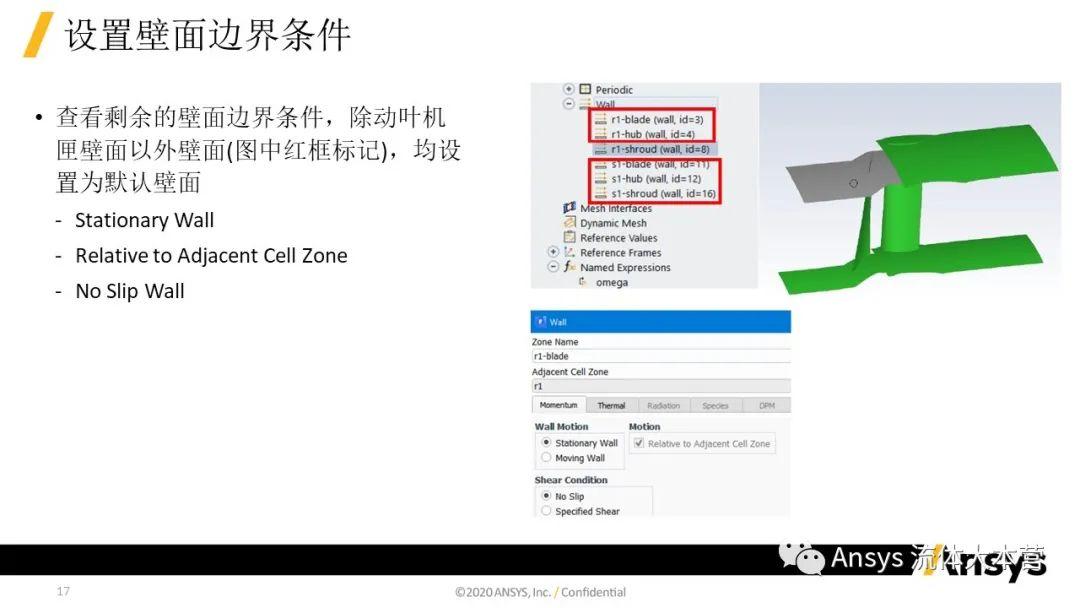

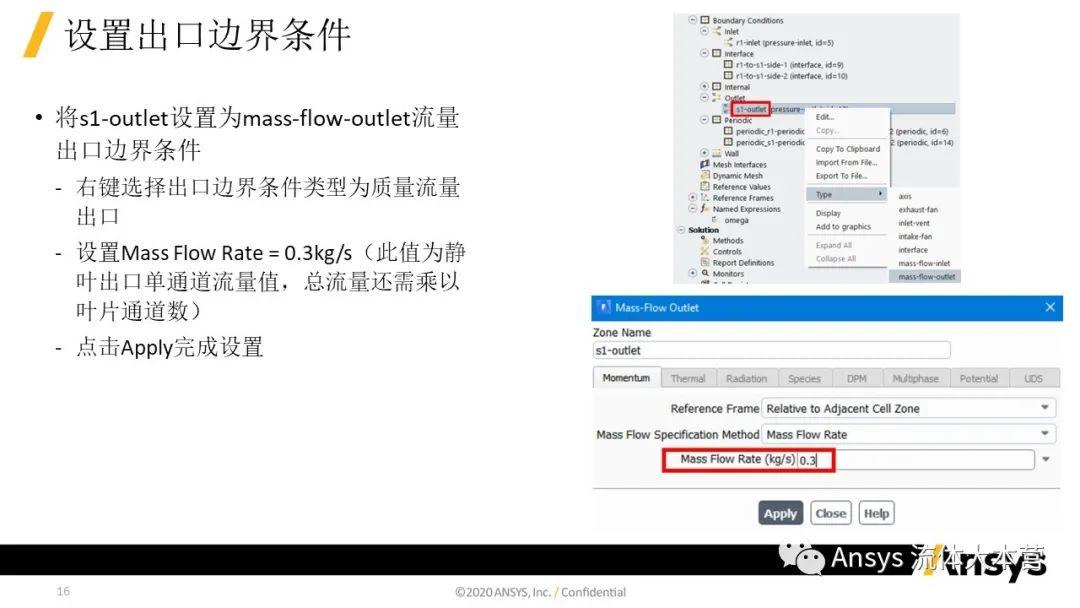

    ‐出口边界条件：

    Mass Flow Rate = 0.3kg/s（per Passage）
