STAR-CCM气动传热优化-教你搞定汽车CFD典型应用与极端工况仿真

导读：在新能源汽车的发展浪潮中，创新的速度决定了企业的竞争力。从提升续航里程到优化驾驶体验，每一项突破都离不开先进技术的支持。在众多幕后功臣中，STAR-CCM+ 仿真软件脱颖而出，成为汽车工程师们不可或缺的得力助手。它究竟有何神通，能在汽车研发的各个环节大显身手？

简单来说，STAR-CCM+ 是一款集成多物理场仿真功能的强大软件，能够模拟流体流动、传热、结构力学等复杂物理现象。这就像是给汽车工程师们配备了一台「超级显微镜」，可以深入到汽车设计的每一个细节，提前 预测性能表现，优化设计方案 。

一、STAR-CCM+汽车仿真的「全能选手」

在实际应用中，STAR-CCM+ 的多物理场耦合能力让它在汽车仿真领域一骑绝尘。比如在处理汽车气动传热问题时，它能同时考虑空气流动与车身表面的热交换，精确计算出不同工况下的温度分布，这对于解决电池热管理和电机散热等关键问题至关重要 。此外，其高效的求解算法和并行计算能力，大大缩短了仿真周期，让车企能够在更短的时间内完成设计迭代，快速响应市场需求 。

1、气动与噪声控制：从风阻优化到 NVH 难题破解

（1）0.01Cd值背后的网格与湍流模型奥秘

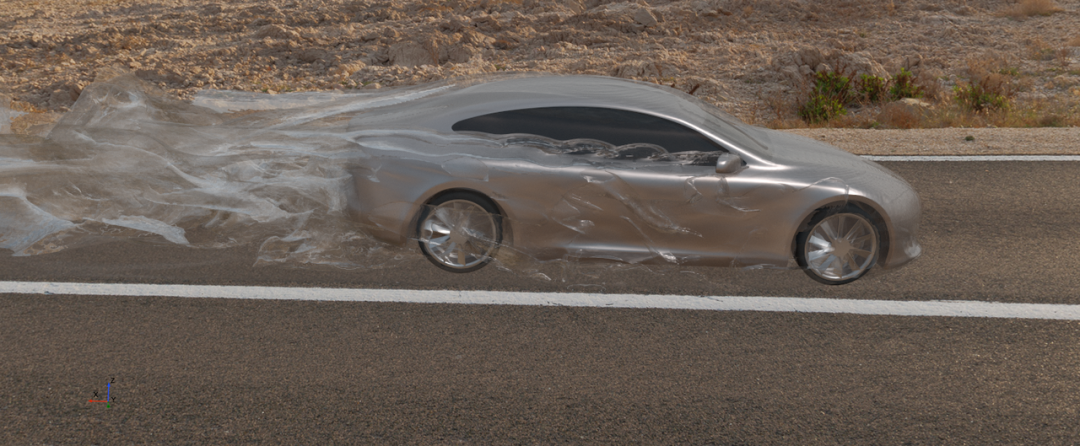

汽车在高速行驶时，空气阻力不仅消耗大量能量，还会影响操控稳定性。因此，降低风阻系数（Cd）成为汽车设计的关键目标之一。在这方面，STAR-CCM+ 的汽车外气动仿真功能堪称一绝 。

STAR-CCM+ 独有的重叠网格技术，能够灵活处理复杂的汽车外形，特别是在车身与底盘等部件的连接处，确保网格的高精度划分 。配合 SST k-ω 湍流模型，它可以精准捕捉车身边界层分离与尾流涡旋等复杂流动现象 。通过这种强强联合，工程师们能够深入分析汽车周围的流场分布，找到风阻产生的根源，从而有针对性地进行设计优化 。

实际应用中，使用 STAR-CCM+ 进行外气动仿真可以显著降低汽车的风阻系数。据统计，经过优化后的车型，风阻系数通常能降低 5%-8% 。这看似微小的数字，却能在续航里程上带来显著提升。以一款续航里程为 500 公里的电动汽车为例，降低 5% 的风阻系数，续航里程就能增加 25 公里左右，这对于提升用户体验来说至关重要 。

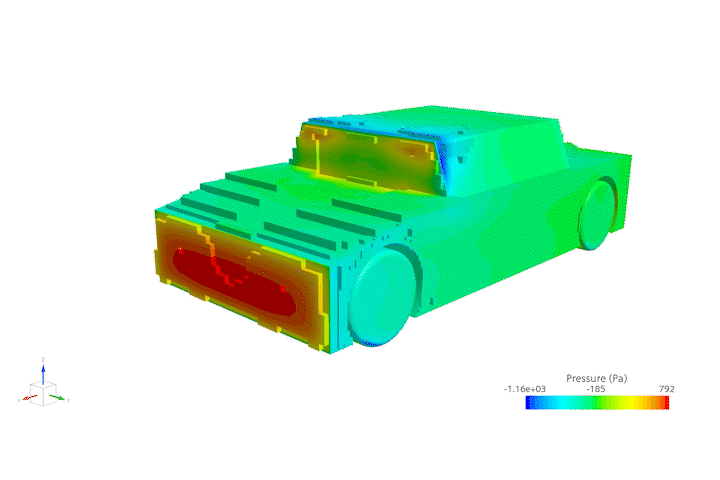

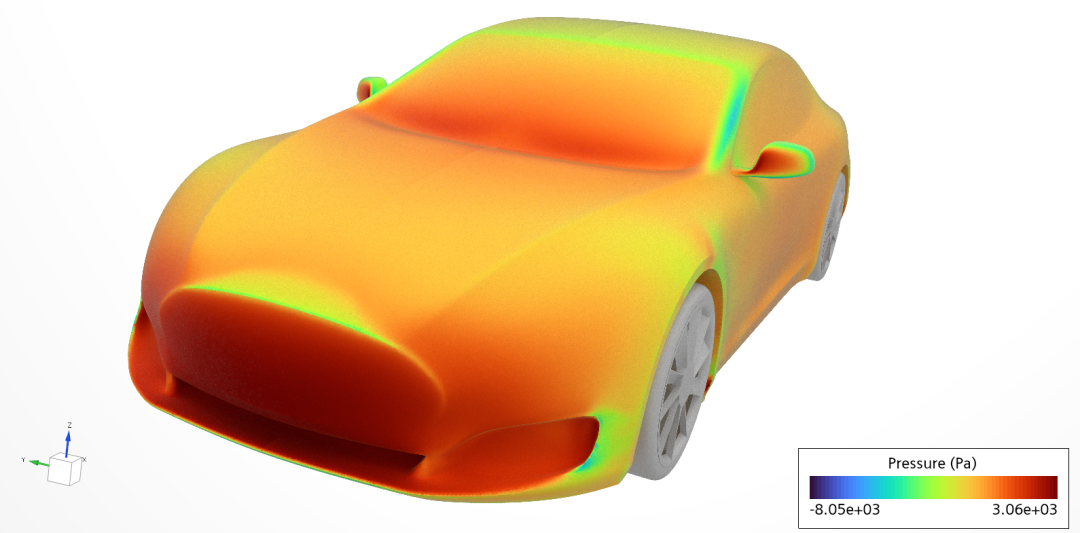

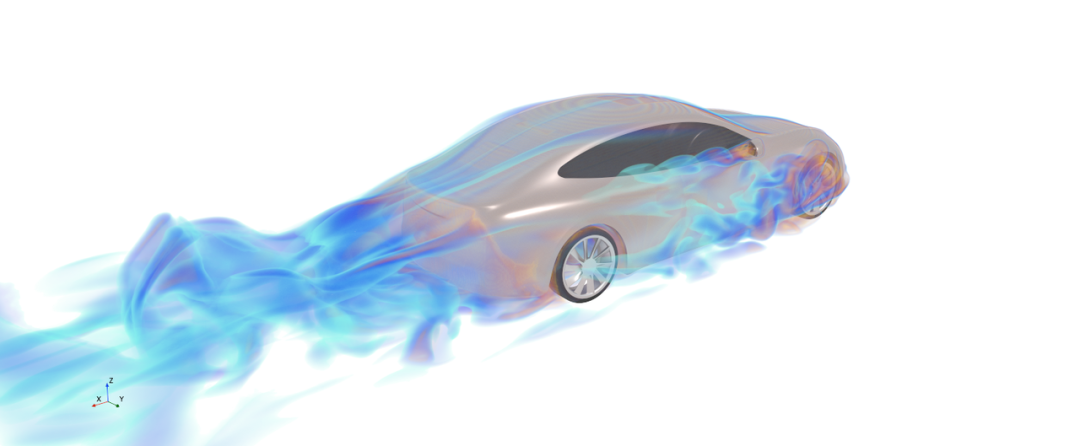

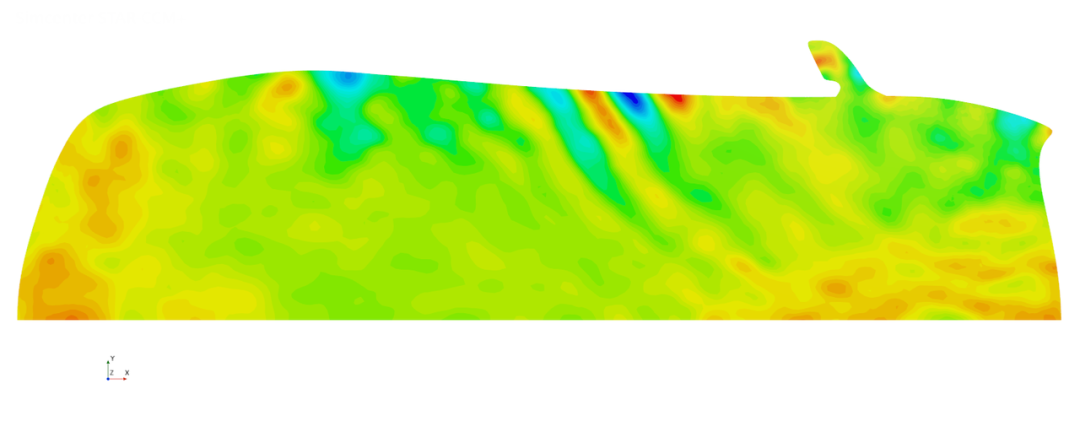

在某车型的后视镜导流罩优化项目中，STAR-CCM+ 的仿真分析发挥了关键作用 。通过表面压力云图，工程师们清晰地看到导流罩表面的压力分布不均，某些区域存在明显的高压区 。结合速度矢量分析，发现这些高压区正是导致气流分离和气动噪声产生的源头 。基于这些分析结果，工程师们对导流罩的形状进行了优化，调整了导流罩的曲率和角度 。再次仿真验证后，不仅风阻系数有所降低，气动噪声也得到了有效控制 。这个案例充分展示了 STAR-CCM+ 在汽车外气动仿真中的强大分析能力和优化效果 。

（2）车内风噪与车外电机啸叫的「双重狙击」

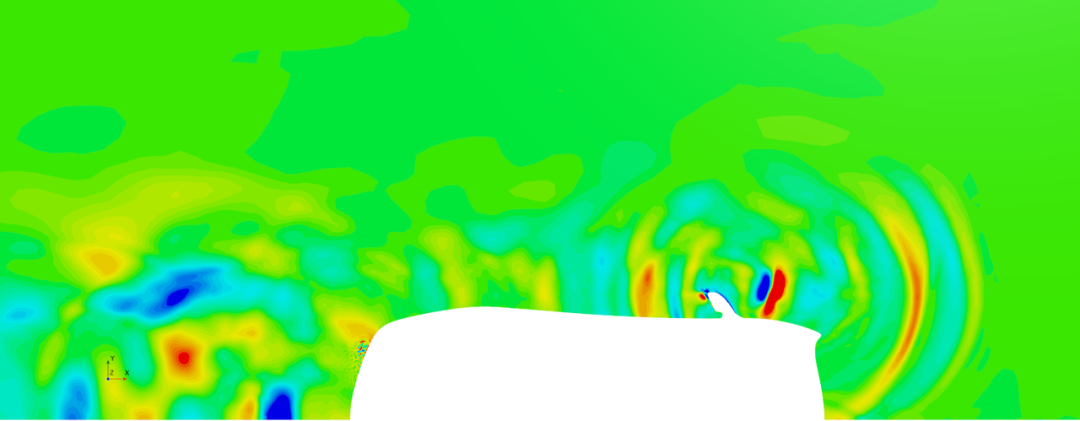

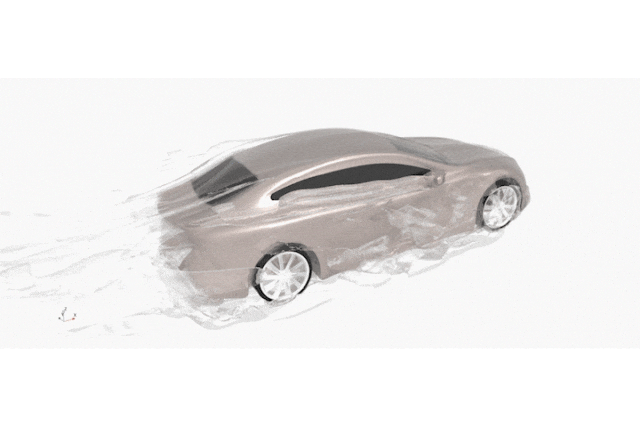

除了风阻，汽车噪声也是影响驾乘体验的重要因素。特别是在高速行驶时，车内风噪和车外电机啸叫等问题，让不少车主头疼不已 。STAR-CCM+ 的流固声耦合仿真功能，为解决这些问题提供了有效的解决方案 。STAR-CCM+ 集成了 FW-H 声学模型与结构强度模块，能够模拟高速行驶时气流激励 - 车身振动 - 噪声传播的全链路耦合过程 。在这个过程中，气流与车身表面相互作用，产生的压力波动激励车身结构振动，而车身振动又进一步辐射出噪声 。通过精确模拟这一复杂的物理过程，工程师们可以找到噪声产生的根源，并制定针对性的降噪措施 。

对于 100-500Hz 的低频噪声，STAR-CCM+ 的双向流固耦合求解技术表现尤为出色 。它能够实时传递流体载荷与结构变形数据，实现流体与固体之间的双向交互作用 。与传统的单向耦合相比，双向流固耦合求解的精度提升了 30% 以上 。这意味着工程师们可以更准确地预测低频噪声的产生和传播路径，从而采取更有效的降噪措施，如优化车身结构、增加隔音材料等 。

2、新能源热管理：动力电池与电驱系统的「温控密码」

（1）动力电池多场景热仿真：从液冷到相变材料的技术矩阵

在新能源汽车的核心部件中，动力电池的热管理系统直接关系到车辆的性能、安全与寿命。不同的热管理方案需要精准的仿真技术支持，以应对复杂多变的工况需求 。

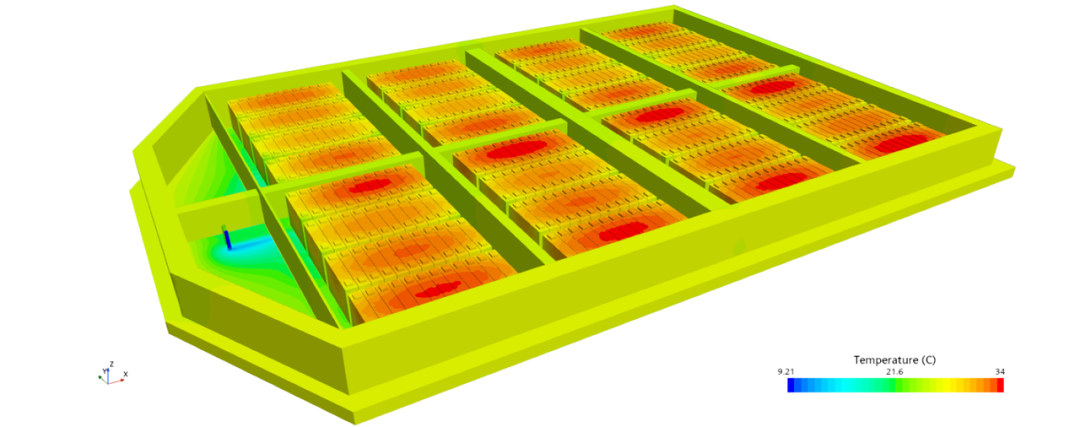

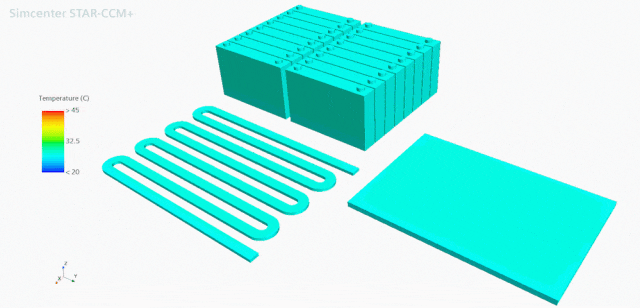

在液冷系统仿真中，STAR-CCM+ 利用 VOF（Volume of Fluid）模型模拟冷却液相变过程，捕捉冷却液在流道内的流动与相变细节 。结合先进的流道拓扑优化算法，工程师们能够优化冷却液的流动路径，提高散热效率 。实际应用中，通过这种方法，电池模块内的最大温差可从 ±5℃降至 ±2℃以内，有效降低了电池组因温差过大导致的热失控风险，经统计，热失控概率直降 60% 。

针对电动车等车辆，直冷 / 风冷方案配合相变材料（PCM）的应用越来越广泛 。STAR-CCM+ 精确计算空气在电池组间的流动阻力与换热系数 。同时，对相变材料进行热阻分析，评估其在不同温度下的蓄热能力 。

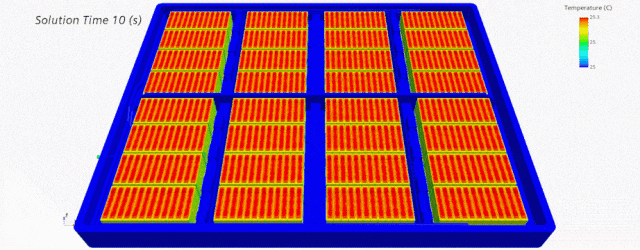

等效电路法（ECM）在动力电池热管理中扮演着重要角色 。STAR-CCM+ 将电池的电化学模型与热网络进行深度耦合，能够准确预测电池在不同荷电状态（SOC）下的产热特性 。通过模拟不同工况下的充放电过程，为电池管理系统（BMS）提供关键的热管理策略数据，如何时启动冷却系统、调节充电速率等 ，确保电池始终工作在最佳温度区间 。

（2）电机与部件级热仿真-攻克「局部过热」工程瓶颈

除了动力电池，电机作为新能源汽车的动力核心，其散热问题同样不容忽视 。在高负载工况下，电机内部的局部过热会导致效率下降、寿命缩短，甚至引发安全隐患 。STAR-CCM+ 的液冷电机仿真功能，为解决这一难题提供了有效手段 。

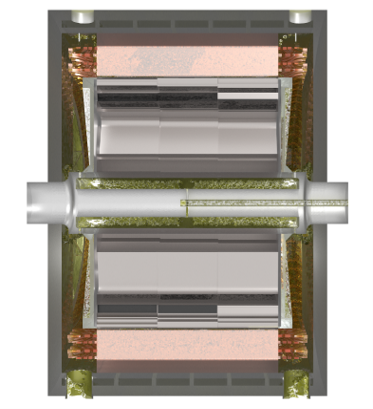

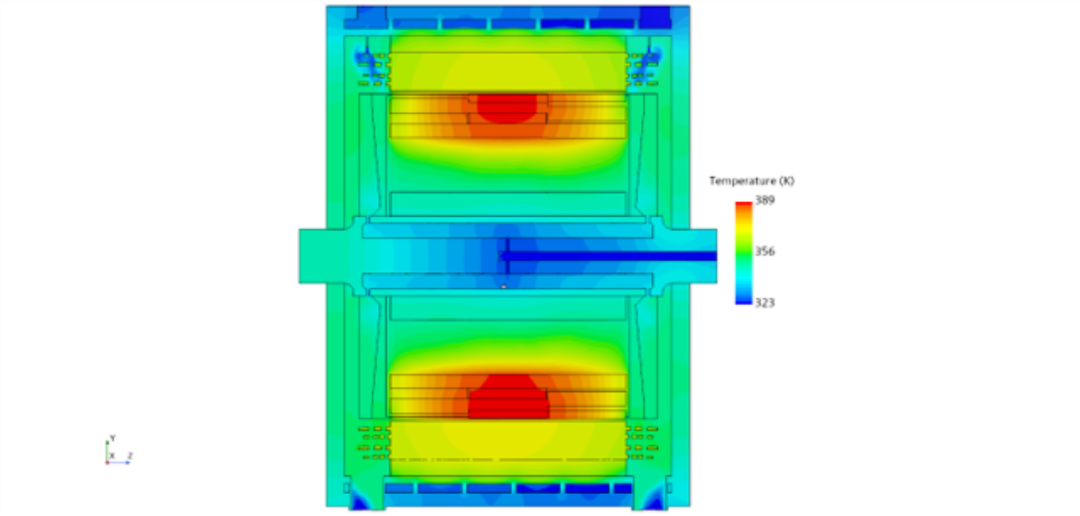

通过共轭传热分析，STAR-CCM+ 可以全面考虑电机定子绕组、铁芯与冷却水道之间的复杂传热过程 。在某款永磁同步电机的优化项目中，工程师们利用 STAR-CCM+ 对定子绕组的水道布局进行了详细分析 。通过调整水道的形状、位置和流量分配，成功优化了冷却效果 。优化后，电机在峰值效率区的温度下降了 15℃，持续功率输出提升了 10%，显著提高了电机的性能和可靠性 。

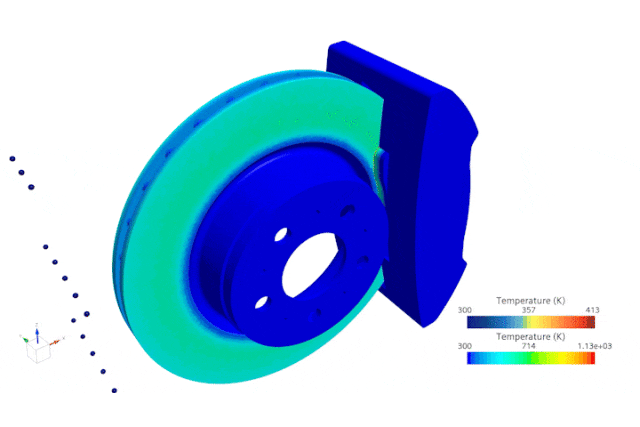

刹车卡钳在制动过程中会产生大量摩擦热，如果不能及时散热，将导致刹车片磨损加剧、制动性能下降 。STAR-CCM+ 的刹车卡钳流固耦合分析功能，能够模拟制动时摩擦热的产生、传导以及与空气对流散热的动态平衡过程 。通过仿真，工程师们可以清晰地看到刹车片和卡钳的温度分布，准确定位高温磨损区域 。这为刹车系统的材料选型和散热结构改进提供了重要依据，有助于提高刹车系统的安全性和耐久性 。

4、STAR-CCM+极端工况与前沿优化

（1）特殊场景仿真：涉水、起雾不再靠「经验试错」

在汽车的实际使用中，会面临各种复杂的工况，其中涉水和车灯起雾是两个常见且棘手的问题 。传统的解决方式往往依赖大量的物理测试和经验判断，不仅成本高昂，而且效率低下 。STAR-CCM+ 的特殊场景仿真功能，为这两个问题提供了全新的解决方案 。

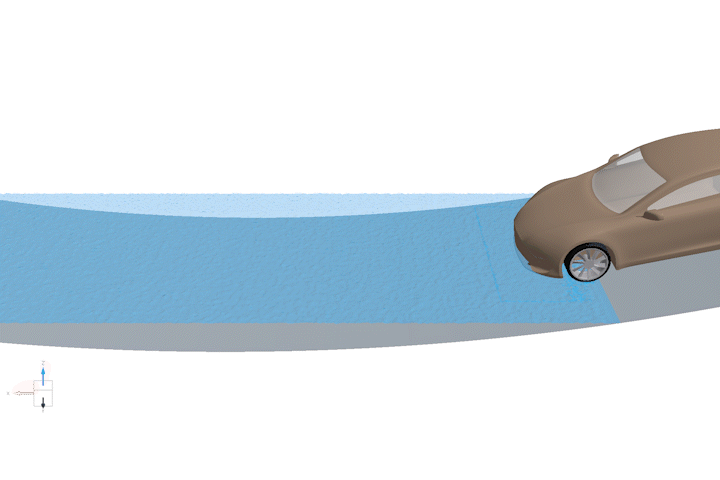

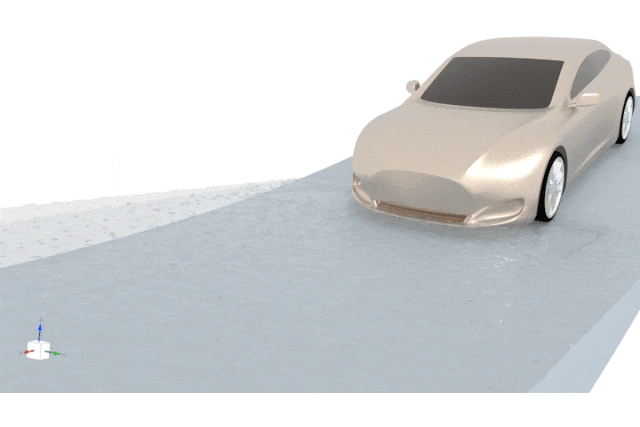

在汽车涉水仿真方面，STAR-CCM+ 基于 VOF 多相流模型，能够精确模拟车辆在积水路面行驶时的水流运动 。以 1m 深积水环境为例，通过仿真可以全面分析车身的密封性，预测水是否会侵入车内关键部位 。同时，针对进气系统，能够准确评估其涉水风险，判断是否会出现水锁现象导致发动机损坏 。与传统的「水池浸泡」物理测试相比，仿真不仅可以提前发现潜在问题，而且可以在设计阶段快速迭代优化，大大缩短了研发周期，降低了测试成本 。

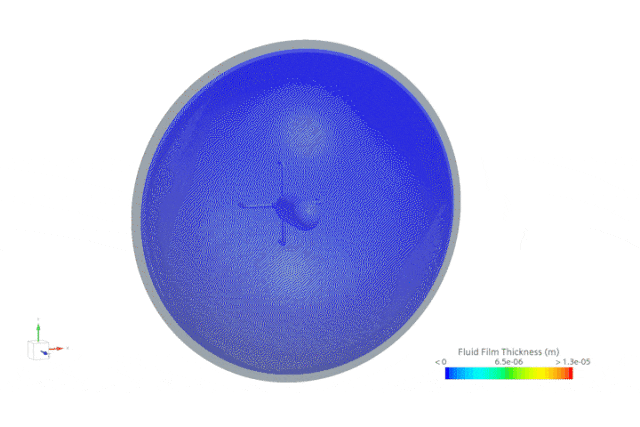

汽车在夜间行驶时，车灯起雾会严重影响照明效果，危及行车安全 。STAR-CCM+ 通过耦合湿度场与壁面冷凝模型，深入分析车灯内部的温度分布和湿度变化 。在温差较大的情况下，该模型可以准确预测露水生成的临界条件，帮助工程师找到起雾的根源 。通过对通气孔布局的优化，成功将某车型的起雾发生率从 40% 降至 5% 以下 ，有效提升了车灯的可靠性和安全性 。

（2）前沿优化技术：让仿真从「验证工具」升级为「设计引擎」

在汽车设计领域，传统的仿真 主要用于设计验证，而随着技术的发展，STAR-CCM+ 的前沿优化技术将仿真提升到了一个新的高度，使其成为真正的「设计引擎」 。

伴随形状优化是 STAR-CCM+ 的一项强大功能，它以风阻系数为目标函数，通过自动迭代车身曲面参数，实现对车身外形的优化 。在某款车型的开发中，仅经过 100 次迭代，就成功将 Cd 值降低了 0.03 。相比人工调参，这种自动化的优化方式不仅效率大幅提升，而且能够探索到更优的设计方案，为汽车的节能与性能提升提供了有力支持 。

对于汽车外形的设计，STAR-CCM+通过流体拓扑优化，直接在原始设计边界上生成固体区域，从而对汽车外形进行造型，形成空气阻力最优的气动外形 。

二、STAR-CCM从软件到工程思维的双重修炼

1、STAR-CCM前处理与网格划分的「避坑指南」

在汽车仿真领域，前处理与网格划分是整个流程的基础，其效率和质量直接影响后续仿真的准确性和计算成本 ，在处理电池包这类复杂结构时，几何模型的准备往往是最耗时的环节之一 。STAR-CCM+ 集成的参数化建模工具，为工程师们提供了高效的解决方案 。参数化建模功能允许工程师通过定义关键尺寸和参数，快速生成和修改几何模型 。例如，在电池包设计中，只需调整几个关键参数，如电芯的排列方式、冷却管道的直径等，就可以自动生成新的几何模型 ，大大减少了手动建模的工作量 。同时，自动修复工具能够快速识别和修复几何模型中的缺陷，如缝隙、重叠面等  。

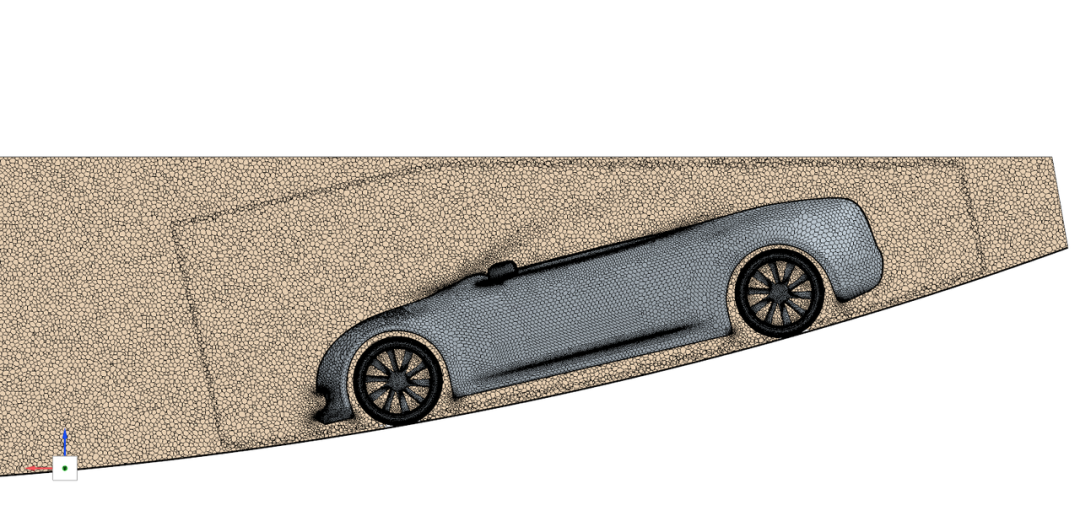

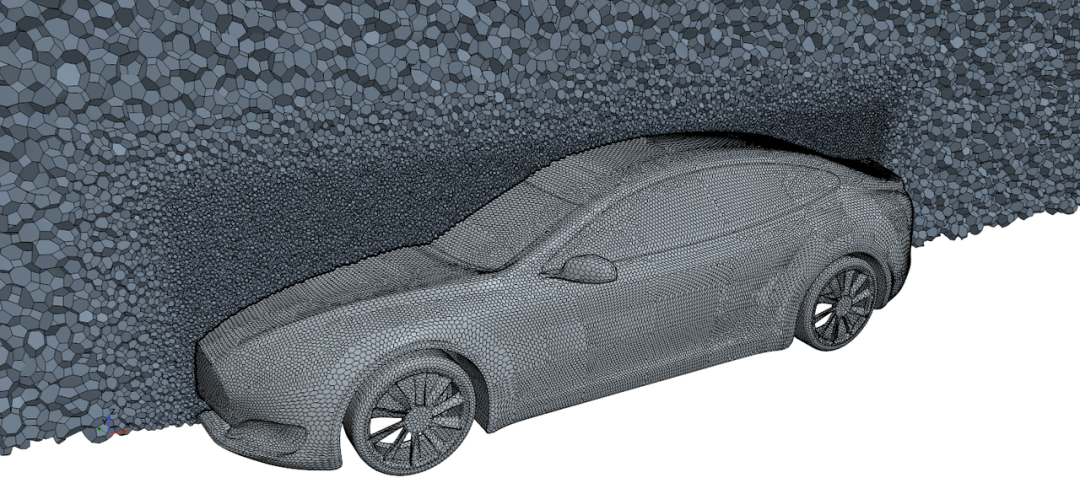

网格划分是影响仿真精度和计算资源的关键因素 。在整车气动仿真中，STAR-CCM+ 的边界层加密技术能够在车身表面等关键区域生成高质量的边界层网格，精确捕捉边界层内的流动细节 。同时，自适应网格技术根据流场的变化自动调整网格密度 。在气流变化剧烈的区域，如车头、车尾和后视镜周围，网格会自动加密；而在流场变化平缓的区域，网格则适当稀疏 。通过这种智能的网格策略，在保证仿真精度的前提下，整车气动仿真的计算资源需求降低了 50% ，使得工程师们能够在更短的时间内完成多次迭代计算 。

2、结果分析与工程转化：从云图到设计方案的「最后一公里」

仿真结果的分析与工程转化是将仿真数据转化为实际设计改进的关键环节 。在热管理和气动设计中，后处理技巧能够帮助工程师快速定位问题并提出解决方案 。通过分析温度梯度带云图，工程师们可以清晰地看到电池模块或电机内部的温度分布情况 。如果发现某些区域存在较大的温度梯度，这可能意味着该区域的散热不足，需要优化冷却系统的布局或增加散热面积 。在气动设计方面，压力系数分布云图能够直观地展示车身上的压力分布 。如果某个部位的压力系数过高，说明该部位可能产生较大的风阻，需要对车身形状进行优化 。通过这种方式，工程师们能够从复杂的仿真结果中提取关键信息，输出可落地的结构改进建议 。

模型验证是确保仿真结果可靠性的重要步骤 。在汽车研发过程中，仿真数据需要与风洞试验、电池充放电测试等物理实验数据进行对标 。STAR-CCM+ 提供了强大的数据对比和分析工具，能够方便地将仿真结果与实验数据进行可视化对比 。在风洞试验中，通过测量模型表面的压力分布和流场特性，与仿真结果进行对比 。如果两者之间的误差在 5% 以内，则认为仿真模型具有较高的可信度 。对于电池热管理系统，通过实际的充放电测试，验证仿真模型对电池温度变化的预测准确性 。只有经过严格的模型验证，仿真结果才能真正为工程设计提供可靠的依据 。

三、掌握STAR-CCM+成为车企「抢着要」的复合型人才

从传统燃油车的气动噪声控制，到新能源车的三电热管理，STAR-CCM + 覆盖汽车仿真 90% 以上的核心场景。由笔者原创首发仿真秀官网的视频教程《STAR-CCM 汽车气动传热仿真全教程178讲：获得CFD气动、热、声、结构多物理场耦合仿真能力》通过系统学习这 13个专题，让学习者不仅能精通软件操作，更将建立「多物理场耦合分析 + 前沿优化算法」的高阶思维，成为既能解决当下工程痛点、又能引领未来研发方向的稀缺人才。
