一文读懂有限元分析中的点面接触和面面接触

2月前浏览118

在有限元分析中,接触问题的处理直接影响仿真分析的计算精度和收敛性。其中,点面接触(N2S)和面面接触(S2S)是两种主流的接触离散方式。对于N2S和S2S,你是否有弄清楚这两者的关系及区别呢?


不清楚也没关系,通过这篇内容,我将从多个方面进行详细阐述,让你一文读懂有限元分析中的N2S和S2S。





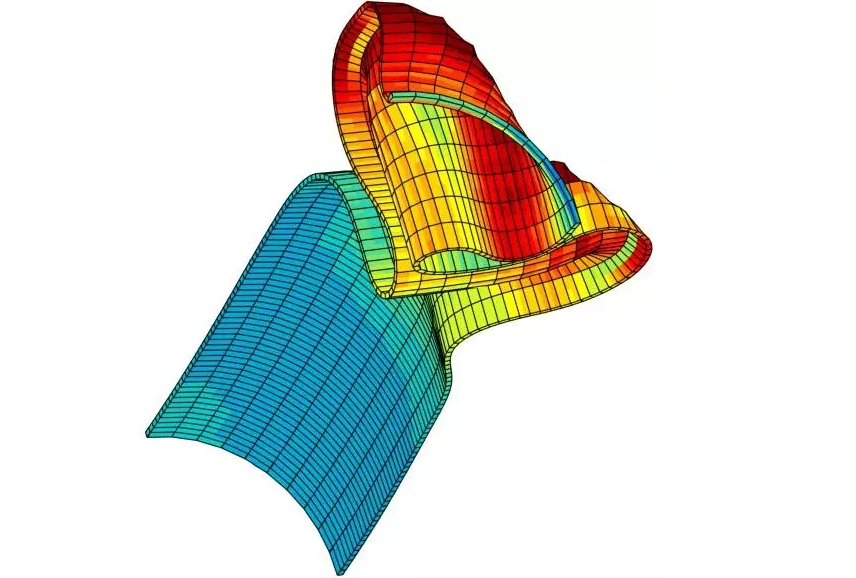

在机械装配、材料成型、生物力学等工程领域中,接触现象普遍存在。以汽车刹车系统为例,刹车片与刹车盘的接触压力分布直接影响制动效能;在航空发动机中,涡轮叶片与机匣的间隙控制对热效率至关重要。


这些实际场景的共同特征是:接触面间的相互作用具有非线性、多物理场耦合的特点,传统线性分析方法难以准确捕捉其力学行为。


有限元分析(FEA)通过离散化方法将连续体划分为单元,但在接触问题中需额外处理三个关键技术点:


接触状态的非线性:接触区域可能随载荷变化从分离转为接触;

法向不可穿透性:确保从节点不 穿透主面;

切向摩擦行为:需考虑静摩擦、动摩擦及粘滑现象。


这里我先从点面接触(N2S)开始,后面再说面面接触(S2S),再看两者之间对比等。


01

点面接触(N2S)


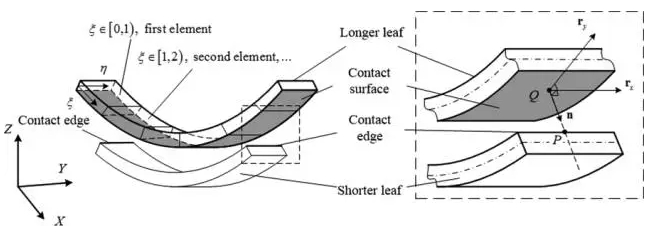

定义:每个从节点在搜索距离内寻找一个主面,沿主面法向投影建立接触单元。接触力通过弹簧单元(线状单元)传递,形成“一对一”传力模式。


特点:接触单元形状不规则,接触力分配不均匀。适用于接触区域小、尖角接触(如齿轮啮合)或大接触面场景。


算法原理:点面接触采用主从面算法,其核心步骤如下:


①搜索阶段:对每个从节点,在给定搜索半径内查找可能接触的主面。

②投影阶段:将节点沿主面法向投影至主面,形成虚拟接触点。

③接触力计算:通过罚函数法建立接触力与穿透量的关系:



式中,k为接触刚度,δ为穿透量


案例分析:比如在某型齿轮啮合分析中,采用点面接触模拟齿面接触:


模型设置:从面为齿顶细网格,主面为齿根粗网格。

结果对比:接触压力峰值误差<5%,但压力分布呈现明显"热点"现象。

计算效率:相比面面接触,求解时间缩短40%。


02

面面接触(S2S)


定义:从面片通过高斯点与主面片建立多个接触单元,接触力通过rbe单元(多点约束)均匀分配到主面,形成“多对多”传力模式。


特点:接触压力分布更均匀,位移、应变结果更光顺。适用于高精度需求场景(如应力集中分析)。


算法原理:面面接触引入Mortar积分方法,其技术亮点包括:


①双面投影:在从面和主面同时建立积分点,实现双向接触力传递。

②接触力平均化:通过RBE单元将接触力分配到周边节点,公式表示为:



式中,N为积分点数量


③滑移处理:采用预测-校正算法处理接触面间的相对滑动。


案例分析:比如某航空发动机涡轮叶片-机匣间隙分析:


模型设置:采用面面接触,设置摩擦系数0.15。

结果对比:接触压力分布光顺,最大应力值与实验误差<3%。

计算效率:虽然单步计算时间增加20%,但收敛迭代次数减少35%。


03


上面分享了两者的定义、特点、算法原理等,那么对于两者的精度和效率对比,我用表格列出来。这样一看就清楚,熟悉后就可以在面对不同场景时快速选择。


指标

点面接触(N2S)

面面接触(S2S)

接触压力分布

不均匀

均匀

计算效率

迭代次数少,耗时短

迭代次数多,耗时长

收敛性

对初始渗透敏感,需调整接触刚度

收敛性更稳定,适合复杂接触


推荐使用点面接触的情况:


  • 接触区域存在尖角或线-面接触(如齿轮啮合)。

  • 非线性收敛调试阶段,需快速迭代参数。

  • 接触面极大(如大型结构装配),需减少计算量。


推荐使用面面接触的情况:


  • 需高精度应力分析(如疲劳寿命预测)。

  • 接触区域存在复杂滑动或摩擦行为。

  • 接触面网格密度均匀且资源充足时。


04

建模与求解优化技巧


网格划分:

接触区域局部加密,非接触区域粗化以节省计算资源。

主面网格不宜比从面更细,避免穿透。


接触算法选择:

罚函数法:计算效率高,但精度依赖接触刚度(建议FKN=0.01-10)。

拉格朗日乘子法:精度高,但可能引入数值振荡。


收敛性调试:

初始接触条件设置:通过PMIN/PMAX控制初始渗透范围。

平衡迭代次数(NEQIT=25-50)和线性搜索(LNSRCH=1)提升稳定性。





点面接触与面面接触各有优劣,选择需结合具体项目需求。对于初步分析或大模型简化,点面接触效率更优;而高精度场景下,面面接触是更可靠的选择。实际工程中,建议通过试算对比两种方法的收敛性、精度及计算资源消耗,最终确定最优方案。


注:本文部分素材/图片来源于网络,如有侵权请联系删除.


来源:一起CAE吧
