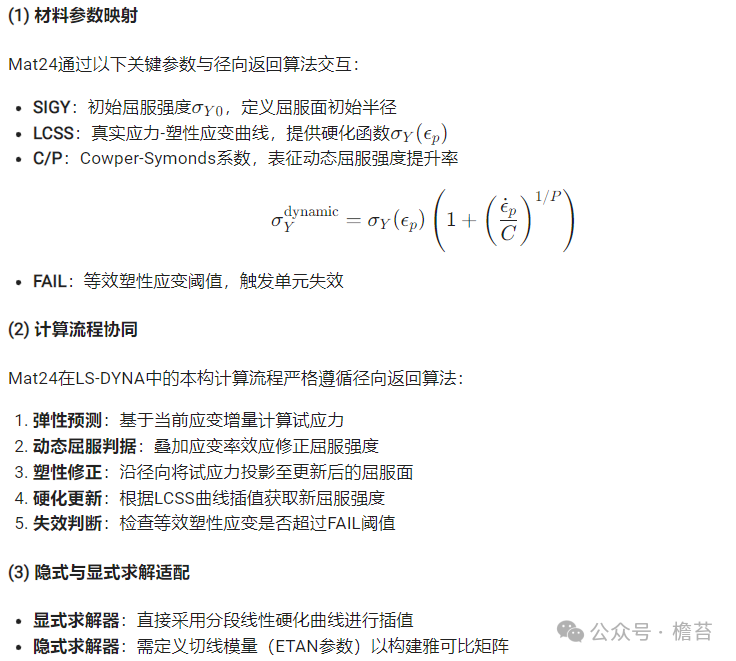

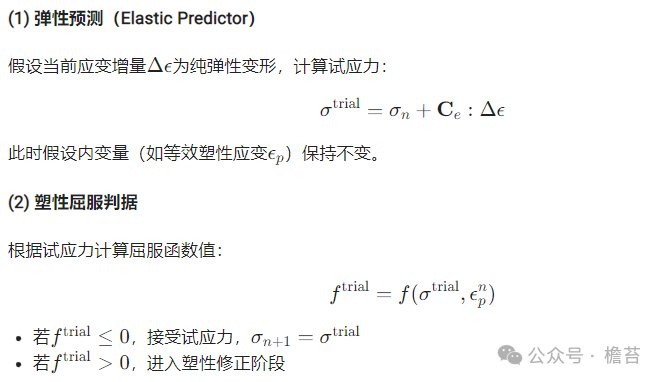

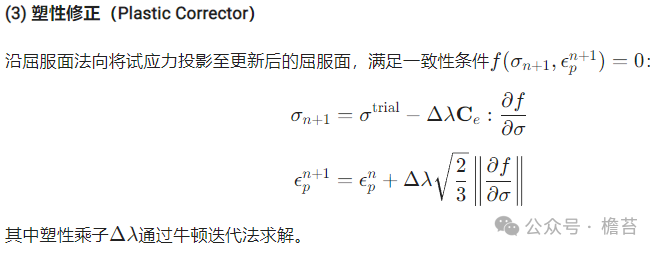

径向返回算法与LS-DYNA Mat24材料模型：弹塑性仿真的核心逻辑

引言在汽车碰撞仿真与金属成形领域，材料塑性硬化行为的准确描述是仿真精度的核心挑战。1945年，美国材料科学家John H. Hollomon提出的幂律硬化模型（即Hollomon模型），首次将金属的塑性硬化行为转化为简洁的数学公式，开启了材料本构模型定量化的新时代。本文将从历史背景、数学本质、参数标定、工程应用及局限性五大维度，深度解析这一经典模型在汽车安全仿真中的技术价值。一、历史奠基：Hollomon模型的提出背景1. 时代需求与技术痛点二战工业驱动：20世纪40年代，航空与军事工业对金属成形工艺提出更高要求，需精准预测材料成形极限与承载能力。传统模型不足：早期线性硬化模型（σ=σ0+Epεp）无法描述金属非线性硬化行为。2. Hollomon的科学突破关键发现：通过对大量金属拉伸数据的分析，Hollomon发现塑性阶段的真实应力-应变曲线在对数坐标系下呈线性关系： lnσ = lnK + nlnεp 这一观察奠定了幂律模型的数学基础。工程价值：首次实现硬化行为的参数化表达（仅需K、n两参数），极大提升了工程设计的可预测性。3. 历史地位Hollomon模型被写入1945年里程碑论文《Tensile Deformation》，成为首个被广泛应用的金属塑性本构方程，直接启发了Swift、Johnson-Cook等后续模型的发展。二、数学本质：硬化行为的幂律解码1. 基本公式Hollomon模型的经典形式为：三、参数标定：从试验数据到模型落地四、Hollomon模型的工程适配性1. 适用材料类型材料类别适用性典型参数范围高强度钢DP780、硼钢、马氏体钢等 K=800∼1500MPa, n=0.1∼0.25冷轧金属冷轧低碳钢、铝板 K=300∼600MPa, n=0.05∼0.15部分铝合金AA6061-T6、AA7075（无显著动态软化） K=400∼800MPa, n=0.15∼0.252. 不适用场景显著动态软化：如软钢、低熔点合金（需Voce模型）。大应变颈缩阶段：需结合颈缩修正模型（如Bridgman修正）。高应变率依赖：需耦合Cowper-Symonds或Johnson-Cook模型。 五、工程应用：碰撞仿真中的实战场景1. 在LS-DYNA中的实现(1) 硬化曲线离散化将Hollomon模型离散为分段线性曲线输入MAT24的LCSS参数：六、典型工程问题与解决方案1. 问题：高估局部应力导致网格畸变原因：Hollomon模型持续硬化（n>0），在大应变区域(εp>0.8)可能导致应力虚高。解决:引入失效准则（如*MAT_ADD_EROSION），定义最大塑性应变阈值；外延阶段限制n值（如n≤0.15）。2. 问题：低应变区拟合偏差大 原因：Hollomon模型在εp≤0.05时可能偏离试验数据。解决：添加初始偏移量ε0（如ε0≤0.05）；分段定义硬化曲线（低应变段用试验数据，高应变段用Hollomon外延）。七、实战案例：某车型前纵梁材料优化1. 问题背景某车型正面碰撞仿真中，前纵梁（材料DP780）变形模式与试验偏差22%，原模型使用Voce饱和模型外延，低估材料硬化能力。2. 优化步骤试验数据扩展：通过液压胀形试验获取εp=0.3~0.8数据，确认材料符合Hollomon特性；参数标定：拟合得K=1200MPa，n=0.22；动态耦合：结合Cowper-Symonds模型(C=40.4，P=5.0)。3. 结果 前纵梁折叠模式与试验一致；峰值碰撞力预测误差从18%降至5%。八、总结Hollomon模型以其简洁性与广泛适用性，成为金属材料塑性硬化建模的基石工具。其成功应用需遵循：数据质量优先：确保试验数据覆盖均匀塑性阶段；参数物理约束：限制n与K的合理范围；动态效应耦：通过应变率修正模型提升工况适配性。未经作者同意，不得转载该文！！！来源：檐苔
