深度解析 | LS-DYNA中的Mat24材料与Von Mises准则:汽车碰撞仿真的“黄金拍档”

18小时前浏览3

开篇:一场被算法预言的生死危机

2024年某新势力车型在50km/h正面碰撞测试中,B柱出现异常弯折——工程师调取LS-DYNA的仿真日志,发现一个被忽视的细节:Mat24材料模型中硬化曲线的斜率偏差了7%
正是这7%的误差,让Von Mises准则在某个临界时刻做出了错误的屈服判断,最终导致结构失效。
本文将带您穿透代码与公式的表象,揭示这对"数值计算灵魂伴侣"在碰撞安全领域的隐秘对话。


一、Von Mises屈服准则

1.1 教科书不会告诉你的三个真相

  • 真相1:"静水压力无关性"在超高强度钢中可能失效

  • 真相2:Mises应力云图中隐藏着"塑性流动优先路径",这是吸能结构优化的黄金地图。

  • 真相3:Von Mises准则的二次函数形式,本质是Lode参数为零时的特解,这解释了其在平面应变状态的误差来源。

1.2 碰撞工程师的"应力翻译器"

  • 实战场景

    :当某车型在25%小偏置碰撞中出现A柱撕裂时,通过Mises应力场反推:
    • 步骤1:提取撕裂路径上的      σeq时间序列
    • 步骤2:对比相邻单元的应力梯度突变点
    • 步骤3:定位到某个焊点周围出现12%的应力振荡——最终发现是网格尺寸与积分点分布的耦合误差

1.3 理论基础:能量决定屈服

1913年,Richard von Mises提出一个颠覆性观点:材料是否屈服,取决于其内部因形状改变(剪切变形)积累的能量是否达到临界值,而非某单一方向的应力。这一理论完美解释了金属在复杂应力下的屈服行为。

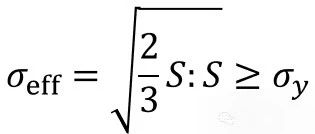

核心公式

  • 物理意义将三维主应力(σ1σ2σ3转换为等效的单轴应力σeq,当σeq>=σy(材料屈服强度)时,材料进入塑性变形。

1.4 碰撞仿真中的应用逻辑

  • 变形预测:通过计算车身部件的Mises应力分布,预判纵梁折叠、车门凹陷等变形模式。

  • 能量管理:高Mises应力区域对应主要的能量吸收区,指导结构优化(如加强筋布局)。

  • 失效预警:结合等效塑性应变,预测钣金开裂或焊点断裂风险。


二、畸变能与Von Mises屈服准则

2.1 能量分解:体积改变能与畸变能

材料在受力时存储的应变能(Utotal)可分为两部分:

  • 体积改变能(Uvol):由静水压力(平均应力)引起,对应材料体积变化。

  • 畸变能(Udist由偏应力张量(剪切应力)引起,对应形状改变。

畸变能公式

其中,  E为弹性模量,ν为泊松比

2.2 畸变能与Von Mises准则的关联

Von Mises应力σeq可直接通过畸变能密度推导:

σeq>=σy时,畸变能超过临界值,材料发生屈服。

2.3 畸变能与Tresca准则的对比

准则理论基础能量关联性
Von Mises
畸变能密度
直接基于畸变能临界值
Tresca
最大剪应力
无直接能量关联,仅依赖应力差值
实验支持:Von Mises准则因考虑全部主应力差,对多数金属材料的预测更准确。
2.4 工程意义:从理论到设计的桥梁
  • 吸能结构优化:保险杠、前纵梁的畸变能分布决定材料厚度和截面形状设计。

  • 多材料匹配:不同材料的畸变能阈值差异(如钢 vs 铝)影响碰撞力传递路径。

  • 失效判据补充:高畸变能区域常伴随局部颈缩或开裂,需结合应变失效模型


三、Mat24材料模型与Von Mises屈服准则

3.1 Mat24模型的核心架构

作为LS-DYNA中最常用的弹塑性材料模型,Mat24通过以下模块实现Von Mises准则的工程化:

功能模块参数定义工程意义
屈服强度SIGY(初始屈服强度)
定义材料何时开始塑性流动
硬化曲线LCSS(分段线性应力-应变曲线)
描述塑性硬化行为(强化或软化)
应变率效应C和P(Cowper-Symonds系数)
捕捉高速碰撞下的动态强化效应
失效判据FAIL(等效塑性应变阈值)
预测单元删除或材料失效

3.2 Mat24与Von Mises的深度耦合

  1. 屈服条件判定

    • 每个计算步中,LS-DYNA根据当前应力状态计算Mises等效应力σeq并与动态屈服强度σdynamic对比;
    • 若σeq>=σy触发塑性应变累积。
  2. 动态屈服强度修正
    通过Cowper-Symonds模型反映应变率效应:


    • 典型值:车身钢材常取C=40,P=5,高速碰撞下屈服强度可提升20%~50%

  3. 硬化行为定义

    • 支持各向同性硬化(塑性变形后屈服面均匀扩展)或随动硬化(屈服面平移,考虑包辛格效应)。
    • 通过LCSS输入实验数据,精确匹配材料真实应力-应变曲线。

四、Von Mises准则的“能力边界”

4.1 优势:为什么成为金属仿真的首选?

  • 精度与效率平衡:对钢、铝等金属的屈服预测误差普遍小于5%,且计算效率高。

  • 全面性:考虑中间主应力影响,比Tresca准则更贴近实际。

  • 动态适应性:结合应变率模型,覆盖碰撞、冲击等高速场景。

4.2 局限性:何时需要“更换裁判”?

  • 静水压力敏感材料:如泡沫、土壤,需切换至Drucker-Prager准则(MAT_63)。

  • 各向异性材料:如高强度轧制钢板,需Hill48准则(MAT_122)描述方向依赖性。

  • 极端加载条件:如超高速冲击(弹道侵彻),需Johnson-Cook模型(MAT_224)耦合温度效应。

4.3 不同屈服准则的对比与选型

准则理论核心适用场景碰撞案例
Von Mises
畸变能密度
各向同性金属(钢、铝)
车身结构碰撞、电池包防护
Tresca
最大剪应力
简单剪切主导变形(螺栓剪切)
较少用于整车级仿真
Drucker-Prager
静水压力修正
岩土、泡沫材料
电池包底部抗碎石冲击设计
Hill48
各向异性屈服
轧制板材、复合材料
碳纤维车门防撞梁仿真

结语:在微观与宏观之间架起安全的桥梁

从Richard von Mises的数学公式到LS-DYNA中的Mat24材料卡,从实验室的拉伸试样到碰撞试验场的整车变形,这对“黄金组合”始终守护着汽车安全设计的核心逻辑。
无论是车身轻量化的极限挑战,还是电池安全的新战场,理解Von Mises准则与Mat24的配合机理,都是每一位碰撞仿真工程师的必修课。

未经作者同意,不得转载该文!!!

    来源:檐苔
    LS-DYNA断裂复合材料碰撞汽车岩土理论材料试验钣金螺栓
    著作权归作者所有,欢迎分享,未经许可,不得转载
