MAT24材料硬化曲线全解析：碰撞安全仿真的核心密码
引言
在整车碰撞安全仿真中，材料的本构模型是仿真精度的基石。LS-DYNA中的MAT24（MAT_PIECEWISE_LINEAR_PLASTICITY）因其简单高效，成为金属材料仿真的首选模型。然而，其核心参数——硬化曲线的定义，直接影响碰撞能量吸收、变形模式及失效预测的准确性。
本文将从参数主次关系、应变率耦合机制、计算稳定性及数据外延四个维度，深度解析MAT24的硬化曲线，为工程师提供实战指南。
一、硬化曲线：MAT24的“心脏”与参数层级
1.1 硬化曲线的本质
硬化曲线是材料塑性阶段屈服应力随等效塑性应变的演化规律，数学表达式为：
在MAT24中，硬化曲线通过LCSS参数定义，支持单条静态曲线或多应变率相关曲线表格。
1.2 参数主次关系解析
| 参数类别 | 参数名 | 作用 | 优先级 |
|---|---|---|---|
| 基础物理参数 | RO（密度） | ||
E（弹性模量） | |||
PR（泊松比） | |||
| 塑性核心参数 | SIGY（初始屈服应力） | ||
LCSS（硬化曲线） | |||
| 应变率修正参数 | C, | ||
LCSR |
核心结论：
LCSS与SIGY是塑性行为的“骨架”，直接决定材料的承载能力与能量吸收特性。弹性参数（ E,PR）与硬化曲线需匹配，否则可能导致非物理震荡（Et>E）。
二、应变率相关硬化曲线（LCSS表格）的七大铁律
2.1 表格设置规范
(1) 应变率范围全覆盖
原则：表格需覆盖模型中所有可能的应变率范围（如碰撞中钣金件的0.001~1000/s）。
风险：若未覆盖，LS-DYNA将强制使用端点曲线外推，可能导致局部高估或低估应力。
(2) 严格升序排列

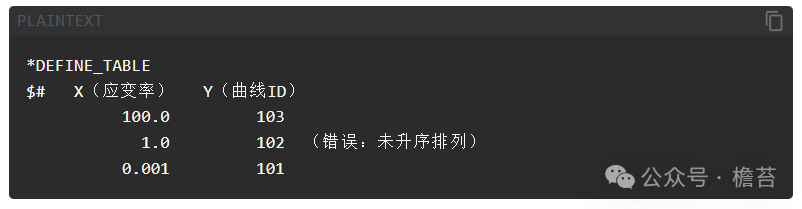

错误示例：
后果：程序报错终止，仿真无法进行。

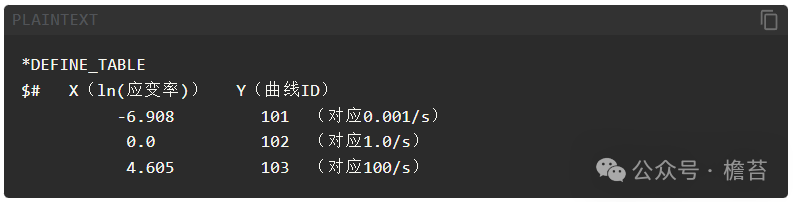

(3) 对数插值的触发条件
2.2 数据一致性要求
曲线格式统一：不同应变率曲线应有相同的塑性应变间隔（如0.01, 0.05, 0.1），避免插值震荡。
动态行为协调：高应变率曲线可能因绝热温升出现软化（后段应力低于低应变率曲线），需试验数据支持。
三、应变率曲线交叉的计算稳定性机制
3.1 局部插值原理
瞬时选择机制：LS-DYNA仅根据当前时间步的应变率 ε˙选择相邻两条曲线插值，不依赖全局形状。
示例：当应变率为50/s时，程序仅使用40/s与60/s对应的曲线插值，即便100/s曲线在某一应变后低于10/s曲线也无影响。
径向返回算法：通过弹性预测-塑性修正的迭代过程，将试探应力σ^trial拉回屈服面，确保应力始终满足：
3.3 物理合理性验证
接受交叉的条件：反映真实材料行为（如高应变率下的动态软化）。
拒绝交叉的条件：因数据输入错误导致非物理交叉（如低应变率曲线意外低于高应变率曲线）。
四、应力应变曲线外延：从实验到仿真的“最后一公里”
4.1 实验数据局限性
断裂截断：拉伸试验中材料颈缩断裂，塑性应变通常不超过0.3~0.5，而碰撞中局部应变可达0.8以上。
动态数据缺口：霍普金森杆试验难以覆盖全工况（如温度效应与多轴加载）。
4.2 外延的必要性
(1) 避免“悬崖效应”
问题：若曲线在最大实验应变处截断（如εp=0.4），仿真中默认（Et=0）
，材料失去硬化能力，变形失控。 案例：某车门防撞梁因外延缺失，仿真变形量比试验大30%。
(2) 保障数值稳定性
收敛需求：隐式求解依赖连续的切线模量Et。外延不合理（如斜率突变）将导致雅可比矩阵奇异，迭代发散。
