饱和模型与不饱和模型初识

引言

在汽车碰撞仿真中，材料硬化曲线的合理建模是仿真精度的核心。其中，**饱和模型（Saturation Model）与不饱和模型（Non-saturation Model）**是描述材料塑性阶段应力演化规律的两种基础理论工具。
本文将从概念定义、数学本质、适用场景及工程案例四方面，带你快速掌握这对“孪生兄弟”的关键差异与应用技巧。

一、饱和 vs 不饱和：行为的本质差异

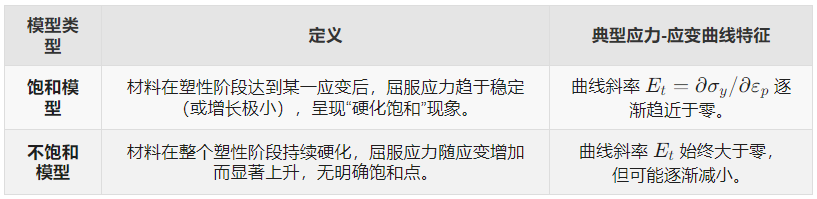

1. 定义与物理内涵

2. 典型数学模型

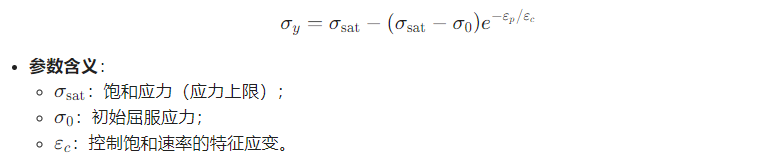

(1) 饱和模型代表：Voce模型

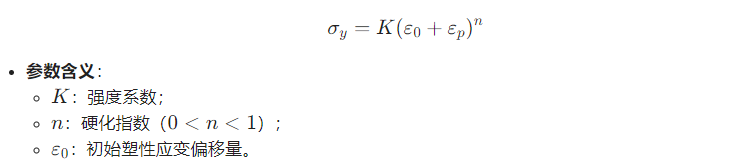

(2) 不饱和模型代表：幂律模型

二、如何判断该用哪种模型？

1. 试验数据观察法

• 步骤：

1. 绘制真实应力-塑性应变曲线；
2. 分析后期（如εp>0.3）曲线斜率趋势。

• 判断标准：

• 饱和倾向：斜率显著趋缓，甚至接近水平（如某铝合金εp>0.3时Et=0）。

• 不饱和倾向：斜率持续递减但保持正值（如某高强钢εp>1.0时Et=50MPa）。

2. 材料机理分析法

三、选错模型的工程风险

1. 案例1：某车型B柱过载预测

• 背景：B柱材料为DP780高强钢，误用Voce饱和模型外延。

• 现象：仿真中B柱过早达到饱和应力，变形量比试验大25%。

• 原因：实际材料持续硬化，模型低估后期承载能力。

• 解决：改用幂律模型，误差降至5%以内。

2. 案例2：某电池包壳体非物理变形

• 背景：壳体材料为AA6061铝合金，误用幂律不饱和模型。

• 现象：仿真中壳体应力虚高，焊缝失效预测过早。

• 原因：实际材料因温升软化，模型高估后期硬化。

• 解决：切换为Voce模型，焊缝寿命预测匹配试验。

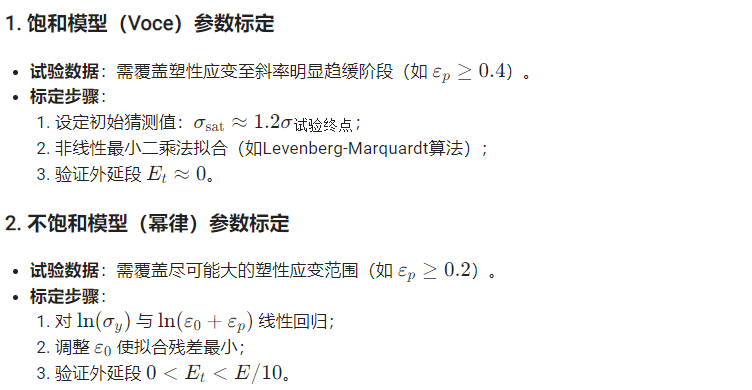

四、模型参数标定实用技巧

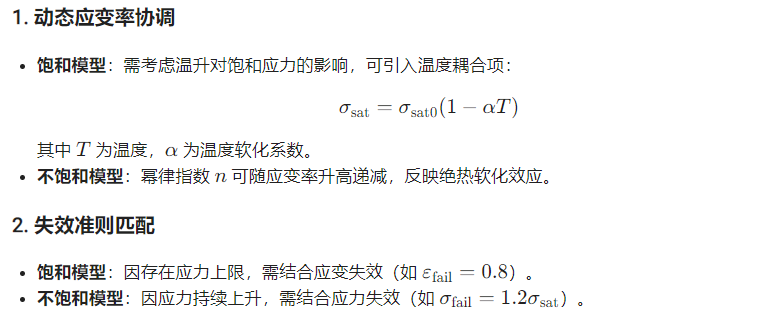

五、工程应用注意事项

六、总结

饱和与不饱和模型是材料硬化行为的“两面性”体现：

• 饱和模型：刻画动态软化材料的“耐力极限”；

• 不饱和模型：描述高强度材料的“持续韧性”。

关键决策链：试验数据趋势 → 材料内在机理 → 模型选择 → 参数标定 → 单单元验证 → 整车校验。
