Swift模型详解：金属硬化行为的高精度描述

青瓦松

2月前浏览210

一、背景与动机

1. 提出者与时代背景

提出者
：英国科学家Harold W. Swift，20世纪40年代在金属成形领域的研究中提出改进模型。
工业需求
：二战后的汽车工业快速发展，对金属板材成形精度的要求提升，需更精准描述材料低应变区的硬化行为。

2. 科学动机

Hollomon模型的不足：Hollomon模型（σK=εp^n）在低应变(εp<0.05)常偏离实验数据。

改进思路：引入初始应变偏移量εp，修正低应变区的数学拟合。

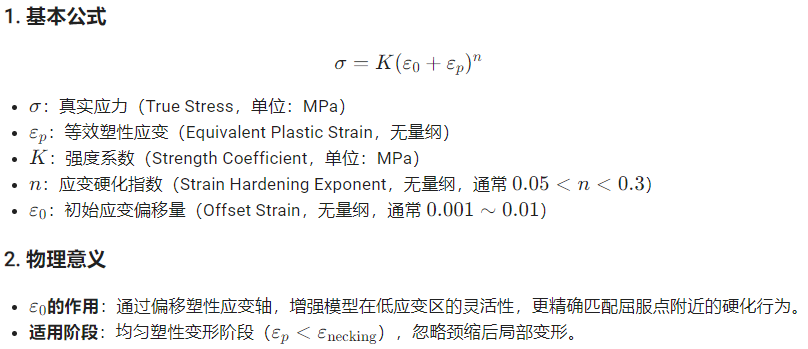

二、模型公式与物理内涵

三、参数推荐取值范围

参数	典型材料	推荐范围	物理意义
K	低碳钢（DC04）	500~800 MPa	材料抵抗塑性变形的整体能力
	高强钢（DP780）	800~1500 MPa
	铝合金（AA6061）	300~600 MPa
n	冷轧钢	0.10~0.20	控制硬化速率随应变的衰减
n	退火铝	0.15~0.25	控制硬化速率随应变的衰减
εp	冷轧钢	0.002~0.005	修正低应变区的拟合偏差
εp	铝合金	0.003~0.008	修正低应变区的拟合偏差

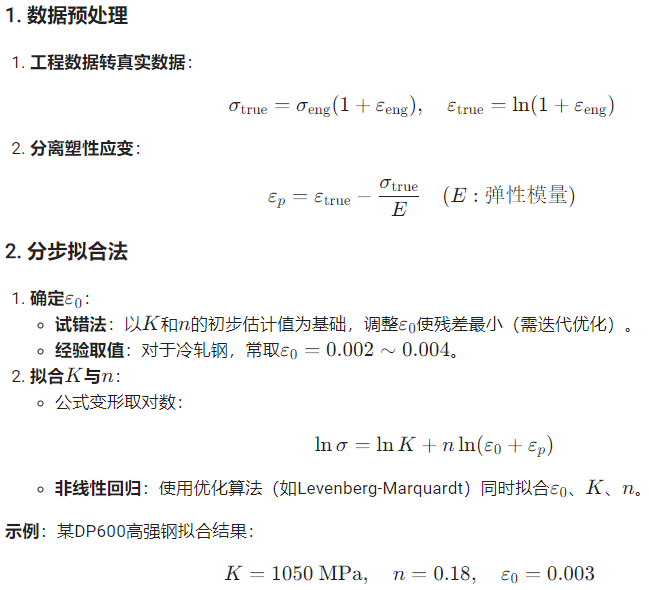

四、参数拟合方法

五、Swift模型的工程实现

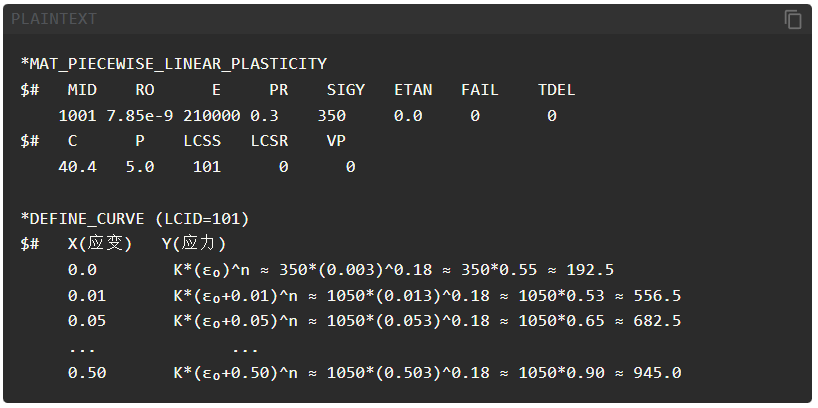

1. 在LS-DYNA中的设置

通过MAT24（分段线性塑性模型）的硬化曲线（LCSS）离散化Swift模型：

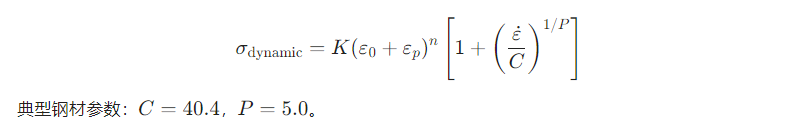

2. 动态效应耦合

Cowper-Symonds修正：

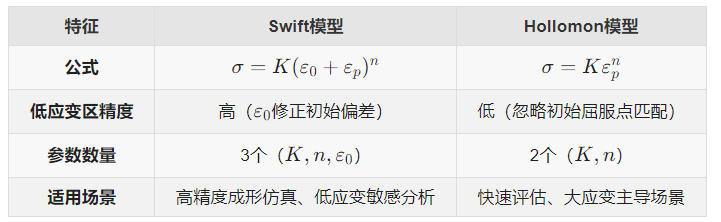

六、Swift vs Hollomon：关键差异

七、优缺点分析

1. 优点

优势	说明
低应变精度高	ε0有效修正初始阶段的拟合偏差，提升成形仿真精度。
灵活性增强	通过调整 ε0，适配不同材料的初始硬化行为。
工程普适性	广泛适用于冷轧钢、铝合金等金属的冲压、锻造工艺。

2. 缺点

局限性	说明
参数标定复杂	三参数非线性拟合需高质量试验数据，易陷入局部最优解。
忽略动态效应	需额外耦合Cowper-Symonds或Johnson-Cook模型进行应变率修正。
颈缩失效	与Hollomon模型相同，无法描述颈缩后局部变形行为。

八、适用场景与典型案例

1. 推荐场景

领域	具体应用
金属冲压	车门板、引擎盖等高精度冲压件的回弹预测与工艺优化。
轧制工艺	冷轧钢板、铝箔的厚度分布与残余应力分析。
学术研究	材料初始硬化行为的机理分析，或作为复杂本构模型的验证基准。

2. 典型案例：某车型车门冲压开裂优化

背景：车门冲压件在R角处频繁开裂，原模型（Hollomon）预测误差达15%。
优化步骤：

参数标定：通过Swift模型拟合得K=950MPa，n=0.16，ε0=0.004.
仿真验证：AutoForm模拟显示开裂风险区域与实际一致。
工艺调整：增大模具圆角半径（R8→R12），降低压边力10%。

结果：开裂率从18%降至3%，材料利用率提升12%。

九、总结

Swift模型通过引入初始应变偏移量ε0 ，显著提升了低应变区的拟合精度，成为金属成形与碰撞仿真领域的核心工具之一。其成功应用需注意：

数据质量优先：确保试验数据覆盖低应变区（εp<0.05）；
参数协同优化：避免ε0与n的过度耦合，采用全局优化算法；
动态场景扩展：通过应变率修正模型适配高速冲击工况。

参考文献

Swift, H.W. (1947). Journal of the Mechanics and Physics of Solids.
Banabic, D. (2010). Sheet Metal Forming Processes. Springer.
LS-DYNA Keyword User’s Manual, LSTC.
