workbench中如何找到丢失的属性框

1天前浏览17

小伙伴们有没有这种经历,在某一天打开Workbench 中的Mechanical界面的时候,发现它和平时不一样。

正常的界面应该是这样的。

顶上是工具栏,左侧上方是模型树,左侧下方是详细参数,中间是主界面。

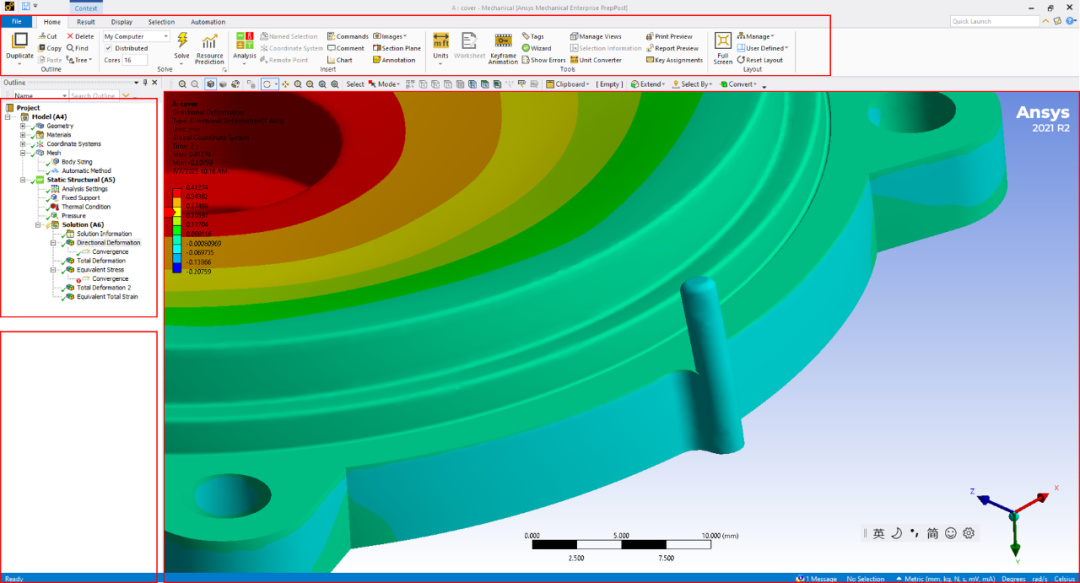

但是有时候,它突然间就变成这样的了。左侧下方的详细参数不见了。

解决方案:

1 . 重置页面布局”Reset layout“

在顶层的选项卡中选择“Home" ,最右侧的选项卡中找到”Reset Layout"

将界面的布局重置,左侧下方的详细参数会恢复出现。




2 . 管理界面选项卡

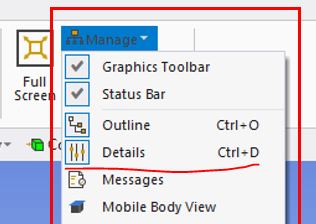

在最顶层选项卡中选择”Home“,在最右侧的选项中找到”Manage",下拉菜单中选择“Details"。

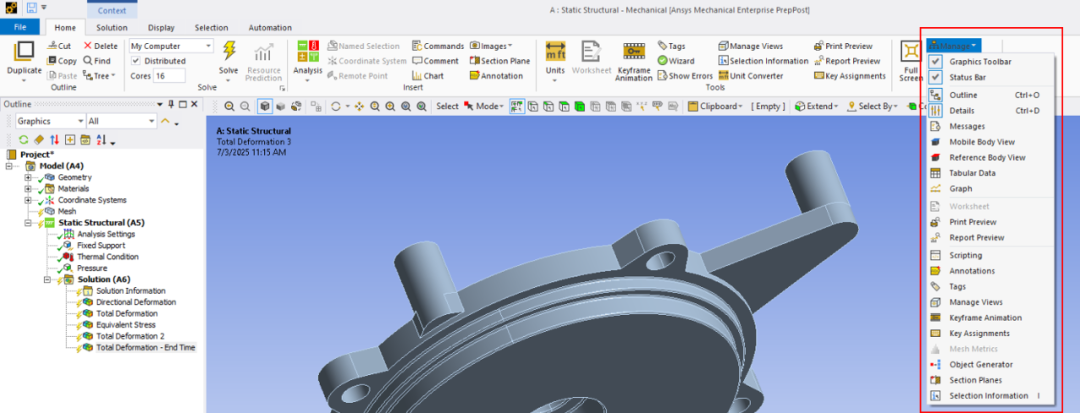

除此之外,这个下拉菜单中有很多选项,可以调出我们想要的图框。

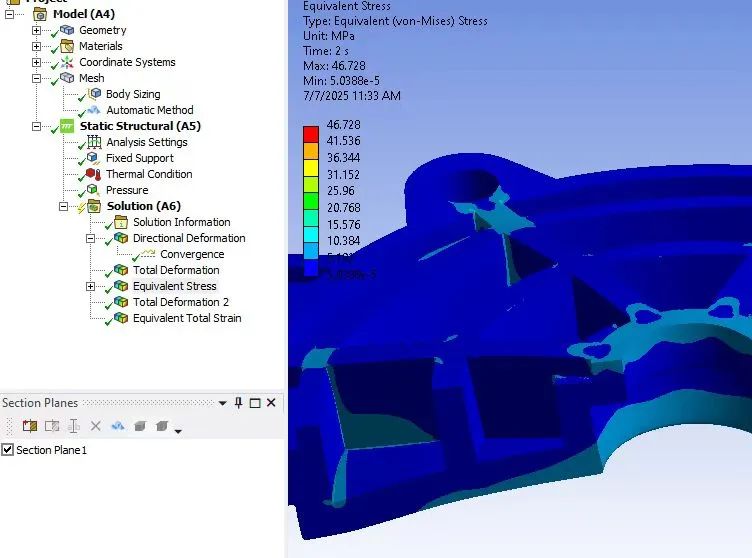

最常用的是”Section Planes“.

有助于我们更好地观察零件内部的应力结果。



来源:CAE十级退堂鼓

MechanicalWorkbench
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-08-26
最近编辑:1天前
