[HyperView二次开发]多窗口图例同步功能

一、痛点：多模型对标时

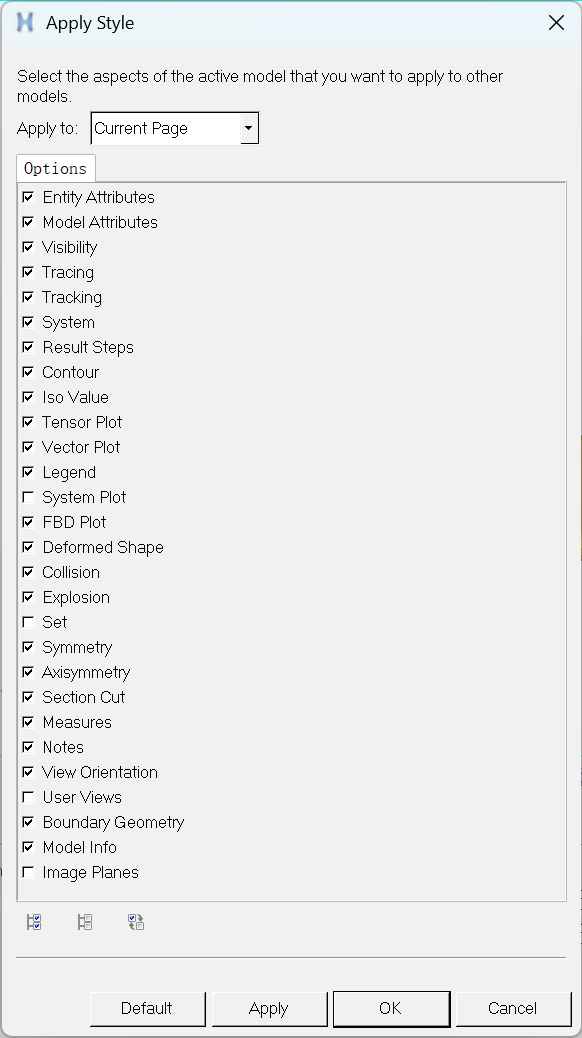

在仿真后处理中，我们经常需要对比多个模型的应力、应变或温度场结果，(笔者是在做AI预测的模型云图和仿真模型云图对比的时候，)通常会通过打开多个Windows的方式实现，为了在多个窗口中应用相同的云图结果，可以通过在图形区，右键选择apply style的方式，将一个window的结果应用到其余window，支持多种对象同步，详细信息请见下图。

可以看到，同步的类型有legend，但是同步功能并不会将图例的数值同步，如果按照HyperView默认的云图图例设置存在以下问题：

1. 手动操作繁琐：每个模型需单独调整门槛值，重复操作耗时易错
2. 视觉对比失真：不同模型采用不同数值范围时，颜色差异会误导判断

典型场景：



当模型A的应力范围设置为0-100MPa，模型B为0-80MPa时，相同的50MPa应力在A中显示为黄色，在B中却显示为红色，导致工程师误判B模型风险更高。

二、解决方案：图例的自动校正

既然有需求那就写个脚本吧，实现“一键同步所有模型云图图例”功能：

1. 操作演示

步骤1：在当前Page打开多个Window，分别载入模型和结果文件。

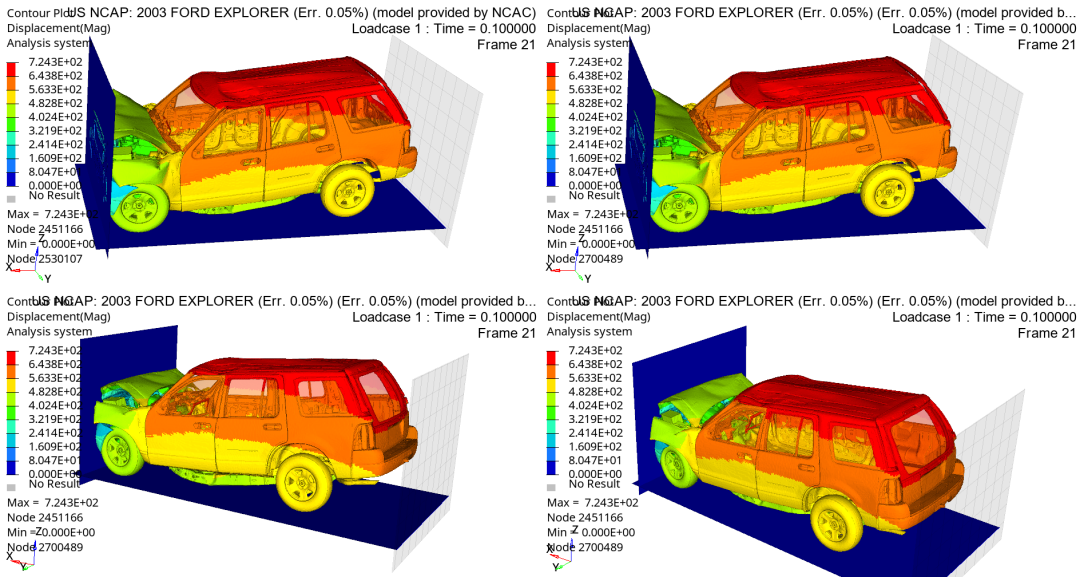

步骤2：运行脚本命令，程序会读取第一个Window的结果数值，然后基于获取的结果修改其余Window的legend数值。

source XX.tcl

三、使用限制与注意事项

1. 环境要求：
• 仅支持HyperView客户端
• 需提前载入所有模型的云图结果
