一文读懂纤维增强复合材料力学：

从宏细观到多尺度分析的核心逻辑 当你看到飞机机翼、风电叶片、高端航天器外壳时，可能不会想到 —— 这些 “轻且强” 的关键构件，大多依赖纤维增强复合材料。但要让这种 “多相材料” 的性能可控、可预测，背后需要一套从宏观到微观的力学分析体系。今天我们就用科学视角，拆解复合材料力学的核心分支、分析方法，帮你理清 “如何从材料结构预测性能” 的逻辑链。 一、复合材料力学的 “三层视角”：宏观、细观、微观 复合材料力学的核心，是根据研究尺度的不同，建立 “结构特征” 与 “力学性能” 的关联。这就像观察一棵树：宏观看整体形态，细观看枝干分布，微观看细胞结构 —— 不同尺度的关注点不同，解决的问题也不同。

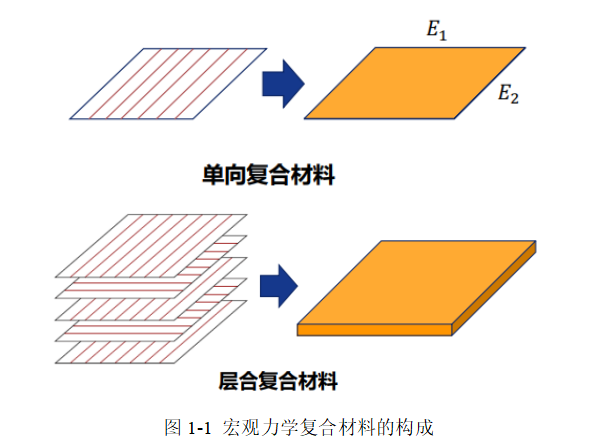

1. 宏观力学：把复合材料当 “均匀体”，看整体性能 核心假定：忽略增强体（如纤维）和基体（如树脂）的微观差异，将复合材料视为 “宏观均匀介质”，就像对待钢材、铝材等传统均质材料一样。 研究逻辑：不关注 “纤维怎么摆、基体怎么结合”，只从 “平均表观性能” 反推组分的作用。比如测试一块碳纤维复合材料的拉伸强度、弹性模量，用这些宏观数据判断它是否满足构件设计需求。 局限性：得到的应力、应变都是 “宏观平均值”，不是纤维或基体的真实受力状态 —— 没法解释 “为什么同样的材料，有的构件容易断，有的却很耐用”。

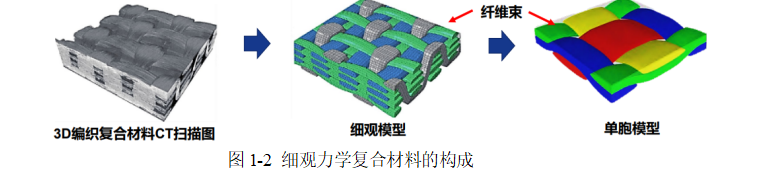

1. 细观力学：拆解开看 “纤维 + 基体”，建性能关联 核心视角：聚焦 “细观结构”（纤维的形状、分布、体积分数，基体与纤维的界面作用），是连接 “宏观性能” 与 “细观特征” 的关键桥梁。 研究逻辑：用近似模型模拟细观结构（比如把纤维看作 “规则排列的圆柱”，基体包裹在周围），再根据纤维和基体各自的性能（如纤维的高强度、基体的韧性），预测复合材料的平均性能。 典型场景：比如计算 “纤维体积分数从 60% 降到 50% 时，复合材料的弹性模量会下降多少”，或分析 “纤维与基体界面结合不好时，材料的强度会受多大影响”。 定位：介于宏观力学和微观力学之间，既是当前力学研究的 “国际前沿”，也是解决工程实际问题（如复合材料构件失效分析）的核心工具。

1. 微观力学：钻到 “纳米 / 微米级”，看精细影响 核心尺度：比细观力学更微观，关注 “微观组织” 层面的细节 —— 比如纤维丝的表面缺陷、树脂的微观裂纹、纤维与基体界面的纳米级结合状态。 研究逻辑：分析这些微观因素对力学性能的影响。比如 “纤维丝上的微小裂纹会不会导致整体材料断裂”“界面结合力弱会不会让纤维从基体里拔出 来”。 价值：解释 “细观失效的根源”—— 比如宏观上材料断裂，可能是微观上纤维与基体界面先脱粘，再引发基体开裂，最后导致整体破坏。 二、为什么必须重视 “细观力学”？复合材料的 “性能密码” 在这 纤维增强复合材料是 “多相材料”，它的宏观性能（强度、韧性、抗疲劳性）和失效机制，完全由细观特征决定： 纤维的体积分数越高，复合材料的强度通常越高，但基体太少会导致纤维间无法有效结合，反而容易脆断； 纤维排列方向越规整（如单向排列），材料在排列方向上的性能越好，但垂直方向的性能可能很差； 界面结合力太强，纤维和基体 “粘得太死”，受力时没法通过基体变形缓冲，材料容易脆断；结合力太弱，纤维容易从基体中 “拔出 来”，强度骤降。 简单说：宏观性能是细观结构的 “结果”，宏观失效是细观失效的 “累积”。要设计出可靠的复合材料构件，必须通过细观力学搞清楚 “细观特征如何影响宏观性能”。 三、细观力学的核心分析方法：从经典模型到现代理论 细观力学的发展，本质是 “模型不断优化、计算精度不断提升” 的过程。目前主流方法可分为 “分析法” 和 “细观力学有限元法”，其中 “分析法” 是基础，包含以下几类核心技术：
2. 自洽方法：把 “纤维” 当 “夹杂”，用均匀介质模拟 核心模型：将复合材料看作 “无限大均匀有效介质”，里面包含单个 “夹杂”（即纤维，基体视为有效介质的一部分），如图 1-4 所示。 求解逻辑：假设 “有效介质的弹性常数 = 复合材料的宏观弹性常数”，通过求解 “夹杂在均匀边界条件下的平均应变”，反推复合材料的有效弹性刚度。 发展与局限：最早用于多晶体材料（如金属）的弹性性能计算，后来推广到复合材料 —— 但当纤维体积分数高（如超过 60%）或存在裂纹时，预测误差会变大，因为它忽略了 “夹杂之间的相互影响”。
3. 广义自洽方法：给 “夹杂” 加个 “基体壳”，修正误差 改进思路：为解决自洽方法的局限，在 “夹杂（纤维）” 外面加一层 “基体壳”，再包裹在 “有效介质” 中 —— 相当于考虑了 “单个夹杂与周围基体的局部相互作用”。 优势：预测结果更合理，即使在 “纤维体积分数极高” 或 “接近极限状态”（如基体几乎完全被纤维填充）时，也能保持较好的精度，是目前分析多相复合材料的常用方法之一。
4. Mori-Tanaka 方法：用 “背应力” 算平均应力，适用于低体积分数 核心原理：基于 “Eshelby 等效夹杂原理”，把纤维对基体的作用力称为 “背应力”，通过计算背应力，建立 “夹杂相（纤维）平均应变” 与 “基体相平均应变” 的关联。 适用场景：主要用于 “纤维体积分数较低” 的情况（如体积分数 < 30%），比如弥散强化复合材料（纤维像 “小颗粒” 分散在基体中）。 局限性：当纤维体积分数高时，纤维之间的相互作用会增强，该方法的预测误差会明显增大。
5. 胞元模型：切一块 “代表性体积单元”，算细观应力 核心概念：利用复合材料的 “周期性”（比如纤维按规则网格排列），选取 “代表性体积单元（RVE，即单胞）”—— 这个小单元的结构能代表整个复合材料的细观特征，如图 1 所示。 分析逻辑：把单胞再分成若干 “子胞”，假设子胞内的位移是 “子胞中心位移的插值函数”，再用弹性力学方程求解单胞的应力、应变场，最后通过 “均匀化理论” 得到宏观应力 - 应变关系。 独特优势：既能给出宏观弹性常数（如弹性模量、热膨胀系数）的解析公式，又能算出细观应力场（比如纤维和基体各自的真实受力）—— 解决了 “宏观力学看不到细观真实受力” 的痛点。
6. 均匀化理论：有严格数学依据的 “多尺度桥梁” 起源与发展：20 世纪 70 年代由法国科学家提出，90 年代后被奠定理论基础并引入工程应用，目前是分析复合材料宏细观性能的 “主流方法”。 核心逻辑：针对 “周期性结构材料”（如纤维规则排列的复合材料），从 “单胞” 出发，用 “渐近分析方法” 建立宏观与细观的联系 —— 简单说，就是 “用宏观的均匀性条件，约束细观的应力应变分布；用细观的计算结果，推导宏观的等效性能”。 求解步骤： 选单胞：找一个能代表材料细观结构、尺寸远小于宏观构件的单元； 写能量：建立单胞的势能或余能表达式； 求变分：用能量极值原理推导基本方程； 联求解：结合周期性条件、均匀性条件，算出宏观等效弹性系数、热膨胀系数等。 工程价值：可用于预测复合材料的等效模量、进行细观结构拓扑优化，甚至分析材料的非弹性性能（如弹塑性、疲劳），是目前国内外研究人员重点推广的 “工程化方法”。 四、总结：复合材料力学的 “分析逻辑链” 从宏观到微观，从经典模型到现代理论，复合材料力学的核心是 “尺度关联”—— 要理解一块复合材料的性能，需要： 宏观层面：知道它的整体性能是否满足构件需求； 细观层面：用自洽、Mori-Tanaka、胞元模型或均匀化理论，搞清楚 “纤维、基体、界面” 如何共同决定宏观性能； 微观层面：追溯细观失效的根源，优化材料的微观结构（如减少纤维缺陷、改善界面结合）。 这套逻辑不仅是 “研究复合材料的理论工具”，更是 “设计高性能复合材料构件” 的工程指南 —— 小到手机外壳，大到飞机机翼，都离不开它的支撑。未来随着多尺度分析与 AI、有限元技术的结合，复合材料的性能预测会更精准，应用场景也会更广泛
