实用技巧|SolidWorks快速移动和复制倒角和圆角

1天前浏览3

在SolidWorks中,我们可以快速移动圆角和倒角的位置,甚至可以将某个位置的圆角和倒角复 制到新的位置,那么如何实现呢?下面简单进行介绍。

方法:

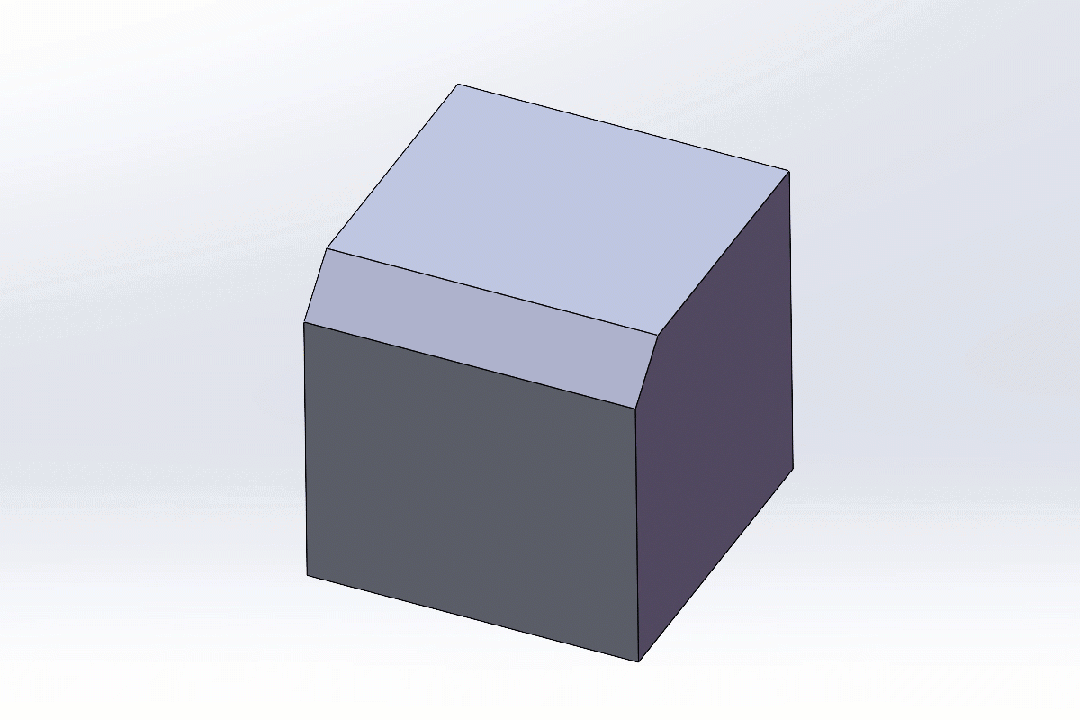

1.点击下图左侧的圆角,然后按住Shift键,将鼠标指针移动到下图右侧的边上,此时我们可以看到圆角被移动到新的位置了。

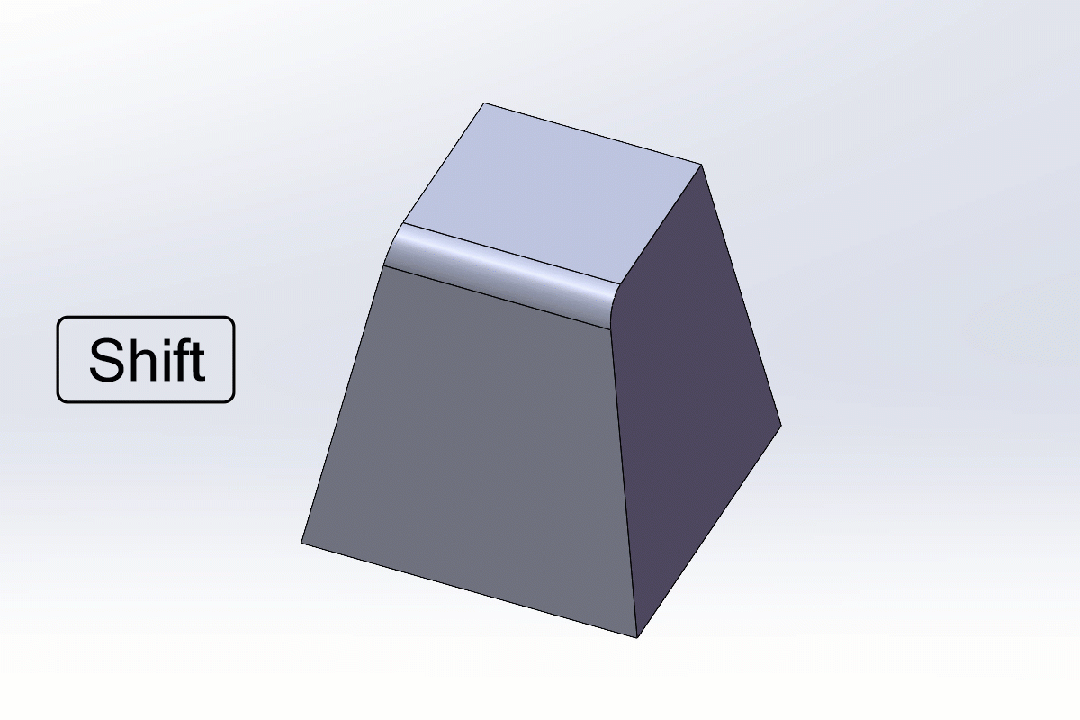

2.还有一种更加高效的方法,可以一次性将圆角移动到多个边上。我们点击下图左侧的圆角,然后按住Shift键,将鼠标指针移动到下图右侧的顶面上,此时我们可以看到有4个边被添加了圆角。

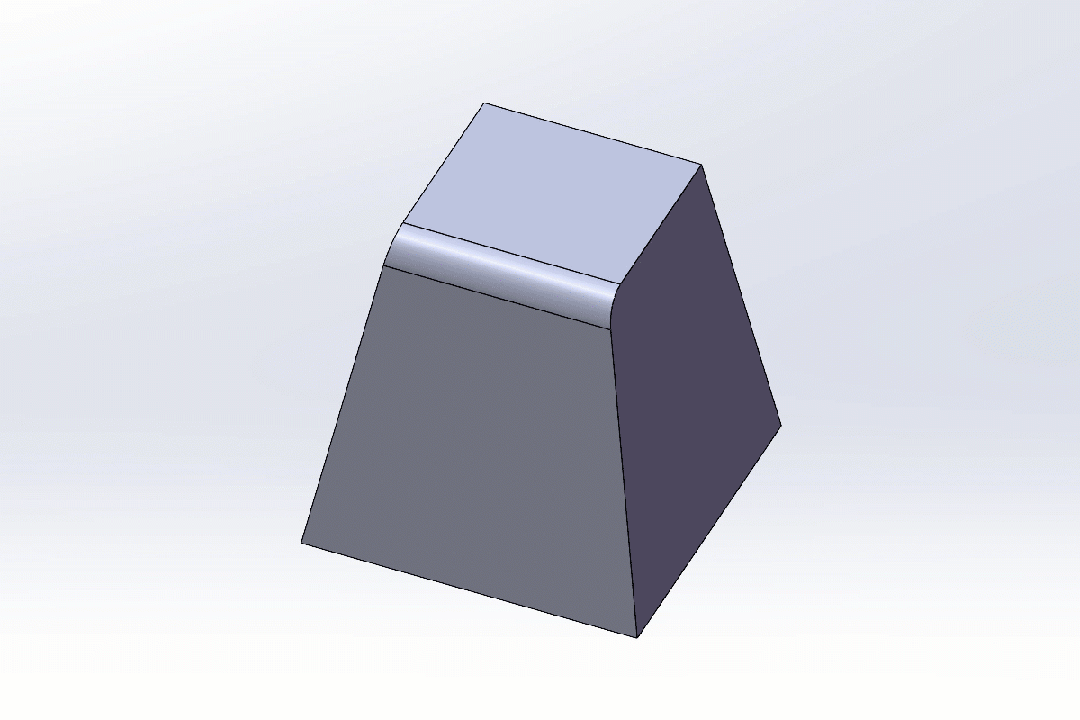

3.除了移动圆角,我们可以将圆角复 制到别的地方。我们点击下图左侧的圆角,然后按住Ctrl键,将鼠标指针移动到下图右侧的边上,此时我们可以看到有新的边被添加了圆角。

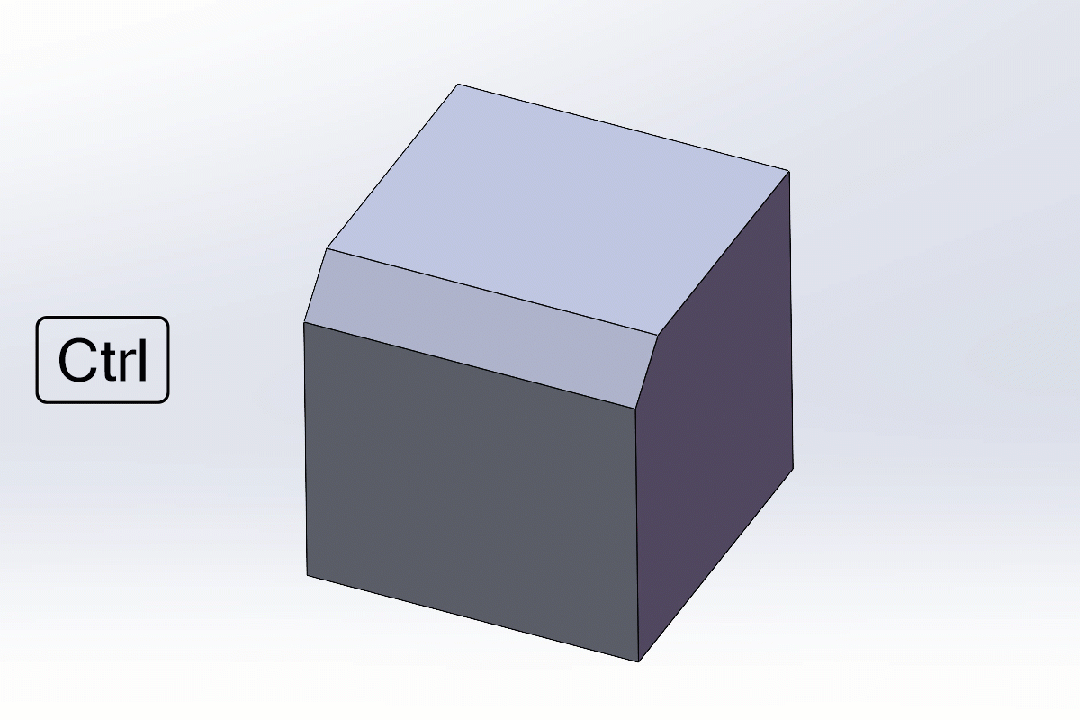

4.我们点击下图左侧的圆角,然后按住Ctrl键,将鼠标指针移动到下图右侧的顶面上,此时我们可以看到多个边被添加了圆角。

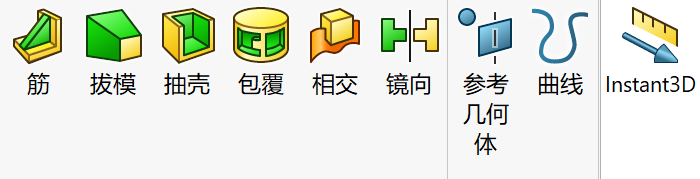

5.还有一个小技巧介绍给大家。我们先激活“Instant3D”,如下图所示。

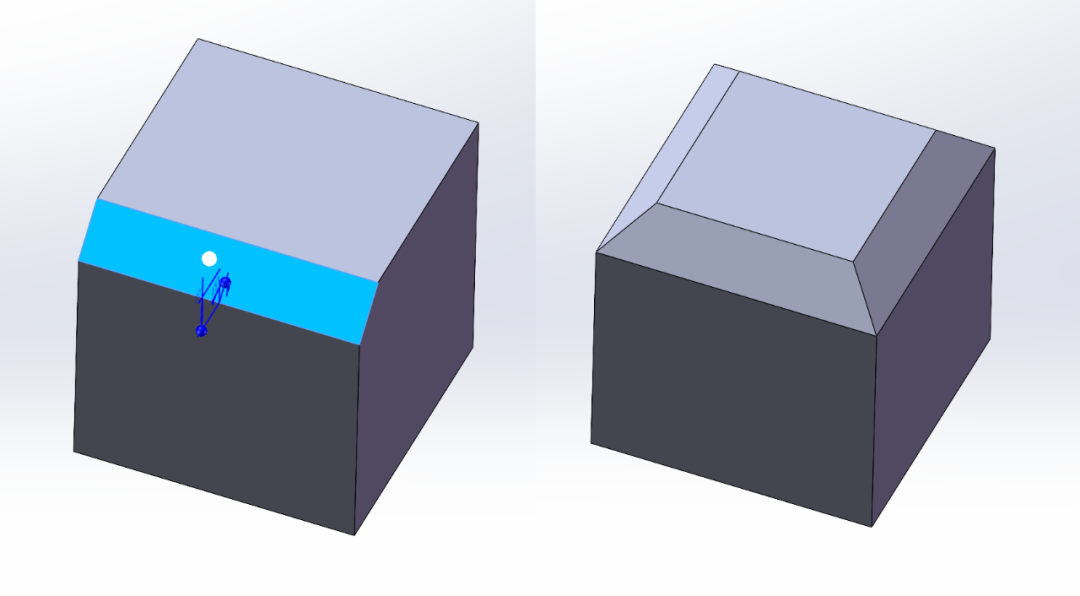

6.点击下图左侧的圆角,此时可以看到模型上出现一个小白点,我们使用鼠标左键放置到该点上,然后按住鼠标左键移动到下图右侧的边上,我们可以看到圆角被移动到新的位置。

7.点击下图左侧的圆角,此时可以看到模型上出现一个小白点,按住Ctrl键并使用鼠标左键放置到该点上,然后按住鼠标左键移动到下图右侧的边上,我们可以看到新的位置也添加上了圆角。

8.倒角和圆角的操作方式一样。

来源:SolidWorks技巧
