Abaqus多工况(3)-不同边界条件示例
本文以一个平板弯曲分析示例为例，介绍如何使用 Abaqus 对边界条件不同、载荷不同的问题进行多载荷工况分析。
1. 问题描述

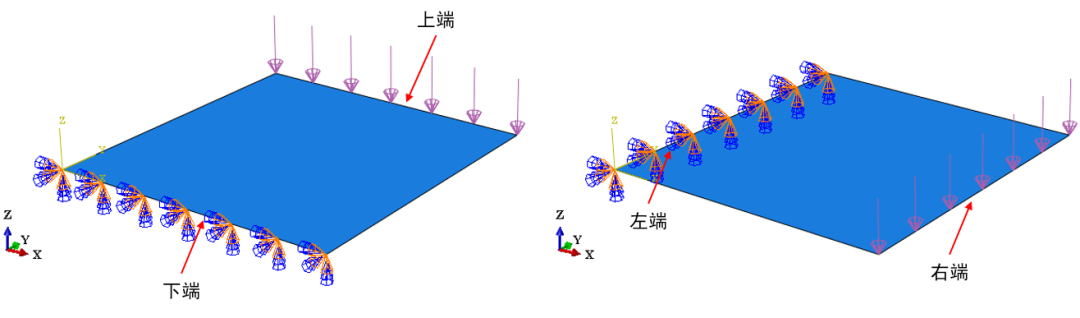

如下图所示的平板模型，考虑两种工况，分析平板在每种载荷作用下的线性响应：
1）工况1：下端固定，上端受到沿 Z 轴载荷作用，使平板绕 X 轴弯曲。
1）工况2：左端固定，右端受到沿 Z 轴载荷作用，使平板绕 Y 轴弯曲。
2. 多载荷工况分析设置要点
在 Abaqus 中，通过以下步骤完成多载荷工况的设置和分析：

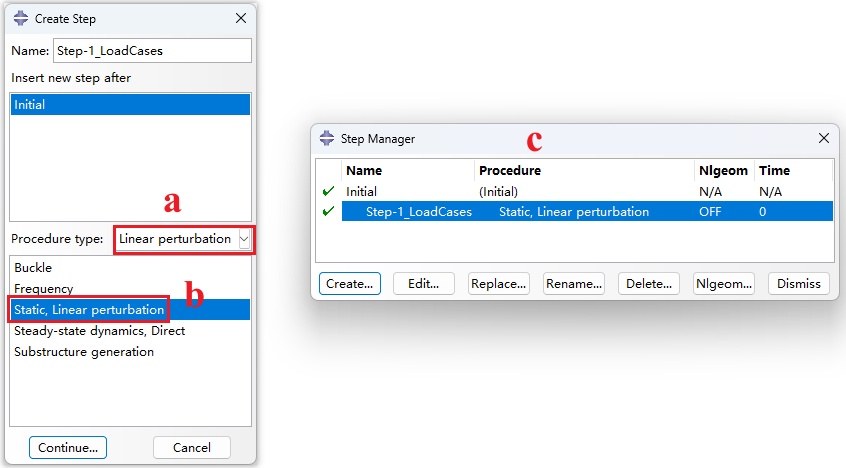

1. 定义分析步
由于多载荷工况分析是线性分析，需采用线性摄动分析 (Linear Perturbation)。
a) 将【Procedure type】选项切换到【Linear perturbation】;
b) 选择【Static, Linear perturbation】，进行线性静态摄动分析；
c) 创建的【Step-1_LoadCases】可以在分析步管理器中编辑、重命名等。
2. 定义边界条件

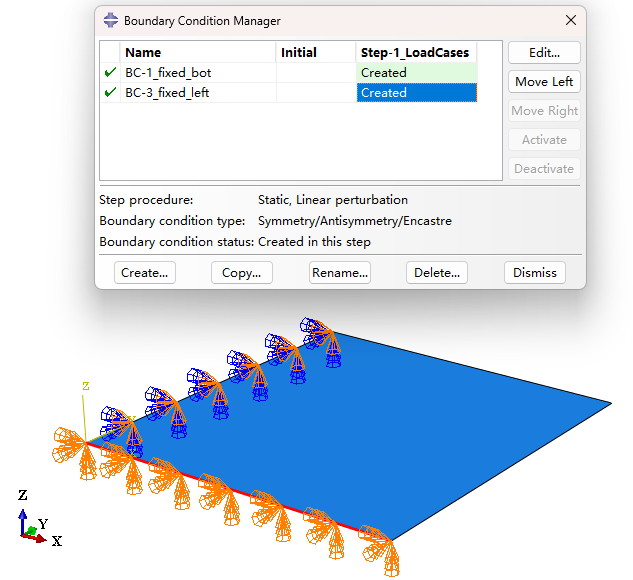

在该问题中，由于载荷工况的边界条件不同，因此不可在【Initial】分析步中定义边界条件。需在【Step-1_LoadCases】分析步中分别对下端 (bot) 和左端 (left) 创建固定约束。
3. 定义载荷

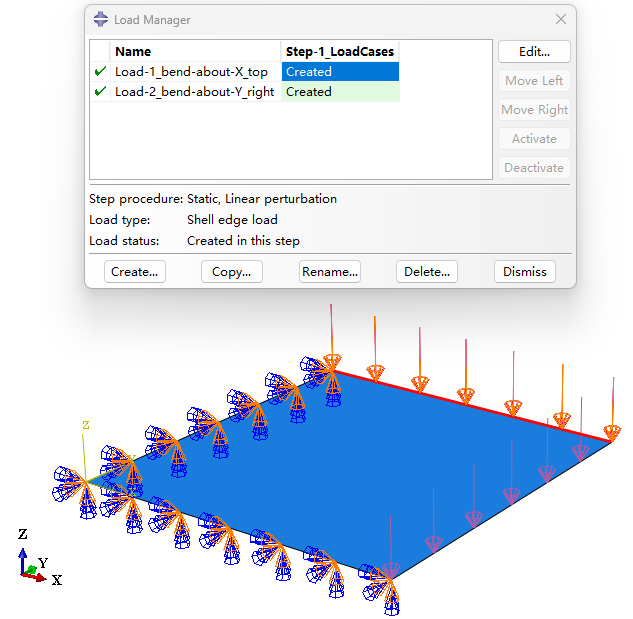

如常规分析一样，在【Step-1_LoadCases】分析步中分别对上端 (top) 和右端 (right) 创建载荷。
4. 定义载荷工况 (Load Cases)
在设置完载荷之后，需要组装成载荷工况。工况 1 的具体操作如下：

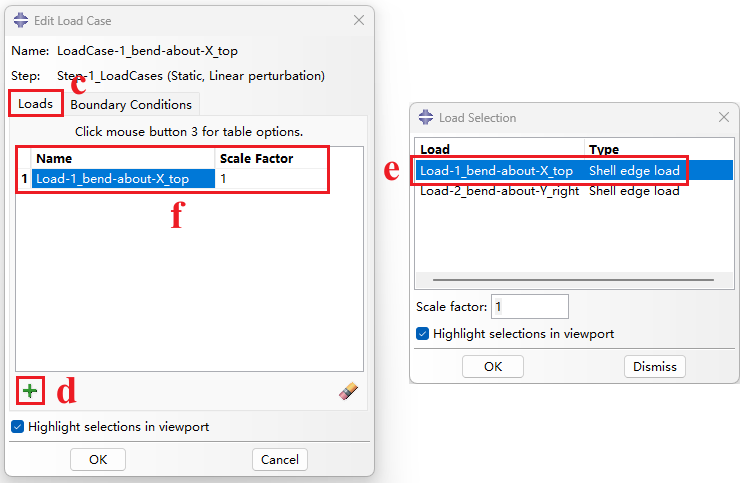

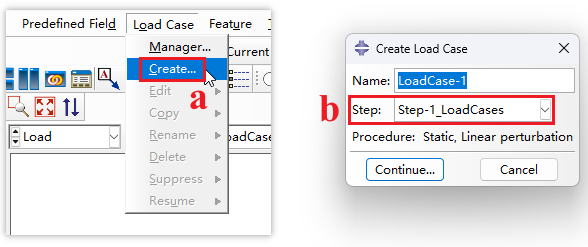

a. 在“载荷 (Load)” 模块中，选择【Load Case】>【Create】；
b. 定义载荷工况名称，并选择相应的分析步【Step-1_LoadCases】；
c. 在【Edit Load Case】对话框中，切换到【Loads】项；
d. 点击底部的 + 号，弹出【Load Selection】对话框；
e. 选择工况 1 的载荷【Load-1_bend-about-X_top】；
f. 选定载荷后，将其加入到载荷工况中，可以在【Scale Factor】中设置缩放因子；

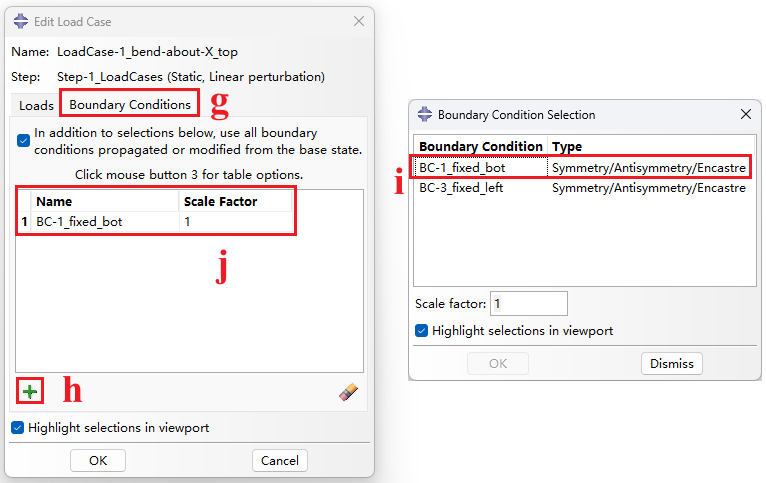

g. 切换到【Boundary Conditions】项；
h. 点击底部的 + 号，弹出【Boundary Condition Selection】对话框；
i. 选择工况 1 的边界条件【BC-1_fixed_bot】；
j. 选定边界条件后，将其加入到载荷工况中，则完成载荷工况 1 的设置。

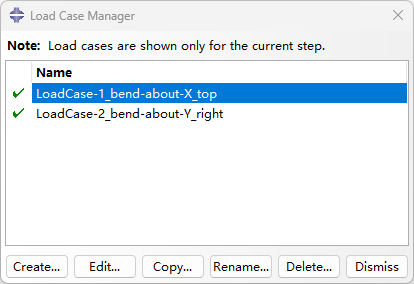

载荷工况 2 的设置与载荷工况 1 一致，创建完成后在【Load Case Manager】中显示有两个载荷工况。

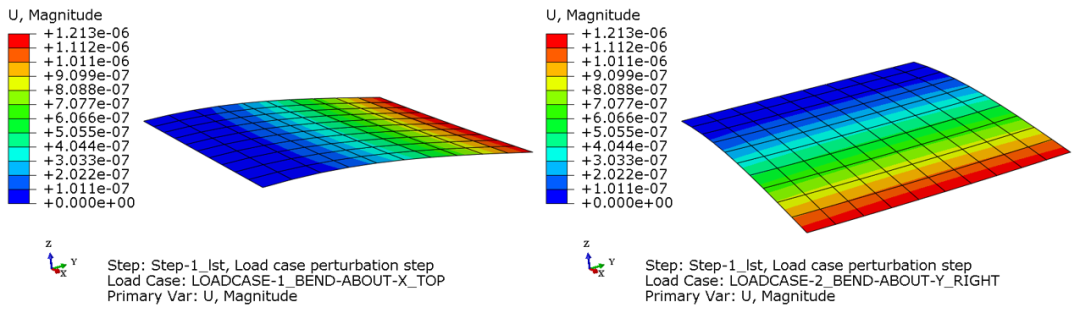

3. 分析结果
执行多载荷工况分析后，结果文件 (odb) 中的“帧 (Frame)”存储了每个载荷工况的计算结果，每个帧对应一个载荷工况。通过遍历帧，可以查看平板在各载荷作用下的响应。
