Fluent二次开发UDF宏揭秘之管道冲蚀模拟典型应用

导读：上一篇文章与Fluent无缝集成！EasyUDF轻松搞定UDF二次开发各类宏。介绍了由我司开发，具备代码智能提示、编译出错定位、逻辑调试校准功能的EasyUDF自研软件，它是Fluent UDF学习与使用的“神器”。

前不久，Fluent UDF宏深度揭秘之反应釜搅拌案例讲解，它是笔者基于EasyUDF软件进行的Fluent UDF二次开发应用之一。本文正式向读者介绍基于EasyUDF软件，讲解Fluent UDF DEFINE_DPM_EROSION宏：管道冲蚀案例过程，目前已录制视频教程发布在仿真秀官网，欢迎订阅。

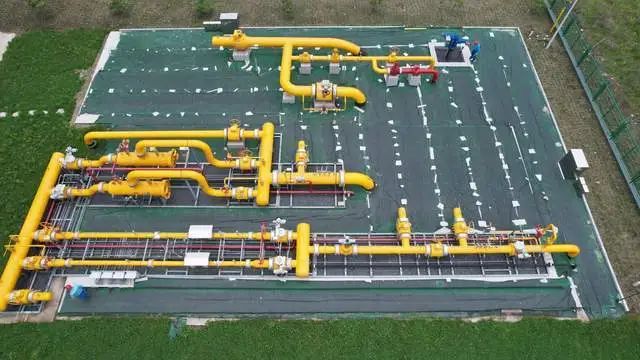

当你打开水龙头畅饮清水，或是在加油站为汽车加注燃油时，很少会想到，那些埋藏在地下、架在高空的管道正默默承受着 “隐形磨损”—— 流体中夹杂的泥沙、颗粒会像砂纸一样持续冲刷管壁，日积月累可能导致泄漏甚至爆炸。而管道冲蚀模拟技术，就像一位无形的 “管道卫士”，通过数字手段提前预知风险，守护着千万条输送生命线的安全。

一、为何需要管道冲蚀模拟？

在工业生产中，管道输送的流体往往不 “干净”：油气中混有砂粒、矿浆里含着碎石、电厂烟气裹挟着粉尘…… 这些颗粒随流体高速流动时，会对管道弯头、阀门等局部区域产生持续冲击。据统计，冲蚀导致的管道失效占工业事故的 30% 以上，轻则停产维修造成巨额损失，重则引发环境污染、人员伤亡。

传统应对方式多依赖定期检测或经验判断，但管道往往深埋地下或处于高温高压环境，人工检查不仅成本高，还难以覆盖所有风险点。而管道冲蚀模拟技术通过计算机数值仿真，能在管道投入使用前就精准预测磨损位置和程度，相当于给管道做了 “数字体检”，让隐患无所遁形。

二、管道冲蚀模拟的价值及应用场景

管道冲蚀模拟通过数值方法精准预测颗粒或流体对管道壁面的磨损，其核心价值在于提前识别高风险冲蚀区域以提升设备安全性、优化维护策略以降低运维成本、辅助设计阶段优化管道结构与参数以减少后期改造成本，同时可替代部分高成本物理实验；

这项技术的核心价值在于实现了工业安全的 “主动防御”。在安全性提升方面，它能提前锁定高风险区域 —— 比如油气管道的弯头处，颗粒因离心力集中冲击外侧管壁，此处的磨损速度可能是直管段的 5-10 倍，模拟结果能指导企业针对性加固；在成本控制上，通过优化维护周期，避免了 “过度检修” 造成的停机损失，某油田应用该技术后，年维护成本降低了 2000 万元；在设计优化中，工程师可通过模拟对比不同管道曲率、材料的抗冲蚀性能，比如将传统 90 度弯头改为 120 度缓弯，能使冲蚀率降低 40% 以上。

对于高成本实验难以覆盖的场景，模拟技术更显优势。例如在深海油气开采中，管道需承受数百个大气压的压力，物理实验成本极高，而通过数值模拟可在一周内完成数十种工况测试，为工程方案提供可靠依据。当前管道冲蚀模拟的应用早已渗透到工业生产的方方面面。主要包括：

1、在油气行业，含砂油气井的井筒和地面集输管道是重点防护对象，模拟技术能根据砂粒浓度、流速等参数，计算出每段管道的 “寿命倒计时”；

2、化工领域的浆液输送管道，如煤化工中的煤浆管道，通过模拟可优化泵的转速，在保证效率的同时减少颗粒对管壁的冲击；

3、能源工程里，火电厂脱硫系统的浆液管道、核电厂的冷却水管，都需通过模拟验证其在长期冲蚀下的安全性；

4、在航空航天领域，发动机吸入沙尘后的叶片冲蚀模拟，能帮助设计更耐极端环境的机型。

总之，其应用场景广泛，涵盖油气开采中含砂管道、化工领域浆液输送管道、能源工程中火电 / 核电相关管道、水利矿业的泥沙 / 矿浆输送管道，以及航空航天和船舶领域的发动机与推进系统管道等，助力各行业实现从被动维修到主动预防的转变，兼具安全保障与经济效益。

三、模拟过程从数字模型到风险地图

这项技术的实现过程如同 “数字实验室” 的搭建。首先，工程师会用三维软件构建管道的数字模型，精确到弯头的曲率、阀门的结构，再划分数百万个网格单元，捕捉每一处细微的流场变化。随后，在计算机中定义流体和颗粒的属性 —— 水或原油的粘度、砂粒的硬度与粒径，以及管道材料的抗磨损性能。

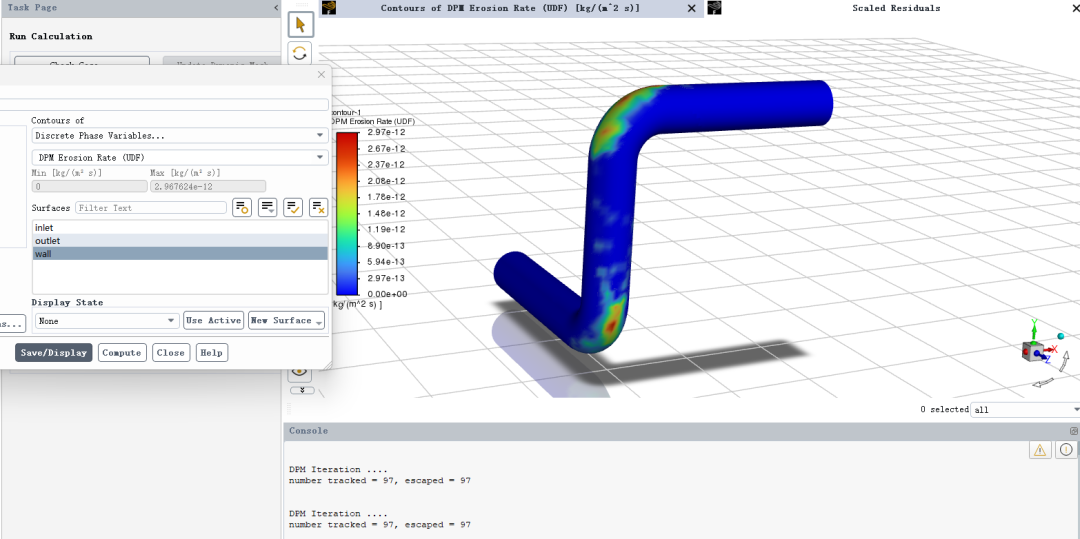

通过离散相模型（DPM），模拟软件会追踪每一颗颗粒的运动轨迹：它们如何在管道中随流体流动，在弯头处如何因惯性冲击管壁，冲击角度和速度如何影响磨损程度。这时，DEFINE_DPM_EROSION等专业工具就派上了用场，它能根据预设的冲蚀模型（如 Finnie 模型），计算出管壁每一点的磨损速率，最终生成直观的 “冲蚀云图”—— 红色 区域代表磨损最严重，蓝色则表示相对安全。

工程师可基于这些数据调整设计：增加高风险区域的管壁厚度，更换耐磨合金材料，或优化管道布局减少湍流。整个过程无需切割实体管道，却能比物理实验覆盖更多工况，成本仅为传统测试的 1/5。

四、UDF 仿真为模拟注入 “定制化智慧”

在管道冲蚀模拟中，UDF（用户自定义函数）是实现个性化仿真的关键工具，尤其在处理复杂冲蚀场景时，它能让模拟更贴合实际工业需求。

UDF 就像给通用模拟软件加装的 “定制芯片”。默认的冲蚀模型往往基于通用场景开发，而工业现场的情况千差万别：比如输送高粘度原油的管道中，颗粒运动受流体拖拽力的影响与清水管道截然不同；含腐蚀性介质的环境中，冲蚀与腐蚀会相互促进，形成更复杂的损伤机制。这时，工程师需要通过 UDF 编写专属的冲蚀计算逻辑。

编写 UDF 的过程好比 “翻译”—— 将实验数据和理论公式转化为计算机能理解的代码。以某油气田的含砂管道为例，工程师先通过实验测得不同砂粒浓度、冲击角度下的管壁磨损率，总结出 “磨损率 = A×(速度)^n×f (角度)” 的经验公式（其中 A、n 为实验常数，f (角度) 为角度影响函数），再用 C 语言将这个公式写入 UDF。在代码中，需要调用颗粒速度（vmag）、冲击角（alpha）等参数，结合管道材料的硬度系数，计算出每个冲击点的瞬时冲蚀率，并将结果存储到指定的内存地址（如 f_storage_r 函数），供软件后续生成整体冲蚀分布。

UDF 的编译与加载是连接代码与仿真的 “桥梁”。工程师需将写好的 UDF 代码导入 Fluent 等仿真软件，通过内置的编译器进行语法检查和编译，生成可执行的二进制文件。加载后，软件会在颗粒冲击管壁的瞬间自动调用 UDF，就像给每个颗粒装上 “计算器”，实时算出磨损贡献。例如在模拟弯头冲蚀时，UDF 能精准捕捉颗粒因离心力产生的角度变化，对 90 度弯头外侧的冲击角进行修正，让计算结果比默认模型偏差减少 30% 以上。

更复杂的 UDF 还能实现 “多场耦合” 计算。在高温管道冲蚀中，温度会改变材料硬度和流体粘度，UDF 可引入温度参数（通过 tp 指针调用颗粒温度属性），动态调整冲蚀公式中的系数；在多相流场景中，UDF 能区分气体、液体、固体三相的相互作用，让模拟同时考虑气泡破裂对颗粒运动的干扰。这种定制化能力，让管道冲蚀模拟从 “大致估算” 升级为 “精准预判”

五、Fluent UDF宏管道冲蚀案例讲解

随着算力的提升和模型的完善，管道冲蚀模拟正从 “静态预测” 走向 “动态监控”。未来，结合物联网传感器实时传回的流速、压力数据，模拟系统可实时更新冲蚀风险，为智能运维提供决策支持。在 “双碳” 目标下，这项技术还能帮助设计更高效的输送系统，减少因泄漏造成的能源浪费与环境污染。《Fluent UDF DEFINE_DPM_EROSION宏：管道冲蚀案例讲解》基于EasyUDF软件，讲解DEFINE_DPM_EROSION，实现管道冲蚀。请识别下方二维码观看。
