【航空超单元仿真】- 运行超单元模型 （3/3）
一、删除Superelement
由于超单元零件的矩阵已被DMIG替换，因此请删除节点和单元的Bulk Data条目，以及超单元中的所有载荷和边界条件。
1.从菜单栏中，选择File>Open>HyperMesh Model。
2.导航到并选择您在步骤结束时保存的airframe_section_CMS.hm：为边界节点创建Set。
3.请参阅Delete Residual Set Element 以删除与超单元关联的所有Element。
4.选择Residual Element，然后单击Hide。
5.打开Delete面板。
6.选择elems。
7.使用displayed进行选择。
8.单击delete entity。
9.删除与超单元关联的其他单元，例如Set、接触曲面等。
10.在菜单栏中，单击Validate。
11.在功能区上，选择Cleanup以查找应删除的未使用/空实体。

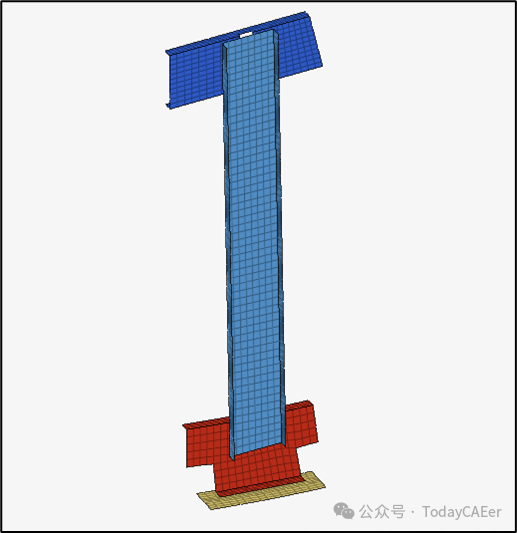

图1.残余集Element
二、创建DMIG输出请求
默认情况下，.h3d文件中的所有矩阵都用于分析。
1.在An alyze功能区的Ana lyze tool组下，选择Run>Control Cards。面板区域随即打开。
2.在面板上，选择ASSIGN。
3.对于Type ，选择H3DDMIG。
4.对于matrixname（1），输入DMIG。
5.指向airframe_section_SUPERELEMENT_CMS.h3d。存储在.h3d文件中的矩阵在检索时命名。
三、提交剩余作业
生成运行创建的超单元将用于残余模型的运行。残余结构中包括了降低的质量、刚度和阻尼矩阵，具体取决于运行类型。结果在请求的残余结构网格、Element、其他属性和界面点处获得。
1.从菜单栏中，选择An alyze。
2.在An alyze功能区的An alyze组下，选择Run OptiStruct Solver
面板区域随即打开。
3.单击Save as。
4.对于File name ，输入airframe_section_RESIDUAL_CMS.fem的 .fem扩展名是将其识别为输入文件所必需的。
5.单击Save。
6.将export options： 设置为all。
7.将run options： 设置为an alysis。
8.将内存选项设置为memory default。
9.单击OptiStruct以启动作业。
如果作业成功，则新的结果文件将显示在调用HyperWorks的目录中。如果存在任何错误，airframe_section_RESIDUAL_CMS.out文件是查找错误消息以帮助调试输入模型的好地方。
写入目录的默认文件为：
Descriptionairframe_section_RESIDUAL_CMS.html：分析的HTML报告，给出问题表述和结果的摘要。
airframe_section_RESIDUAL_CMS.out：在仿真开始之前，模型检查运行的基于ASCII的输出文件，并提供非线性迭代历程记录以及有关运行结果的基本信息。
airframe_section_RESIDUAL_CMS.h3dHyperView：二进制结果文件。
airframe_section_RESIDUAL_CMS.stat：分析过程摘要，提供分析过程中每个步骤的CPU信息。
四、查看结果
分析后：·比较残余模型和基础模型的Frequency和Eigenvalue、·在HyperWorks中绘制特征模态（mag） 云图。
1.打开残余模型和基线模型（airframe_section_RESIDUAL_CMS.out和airframe_section_BASELINE_CMS.out）的.out文件。
2.观察两个模型的Frequency和Eigenvalue之间的匹配。

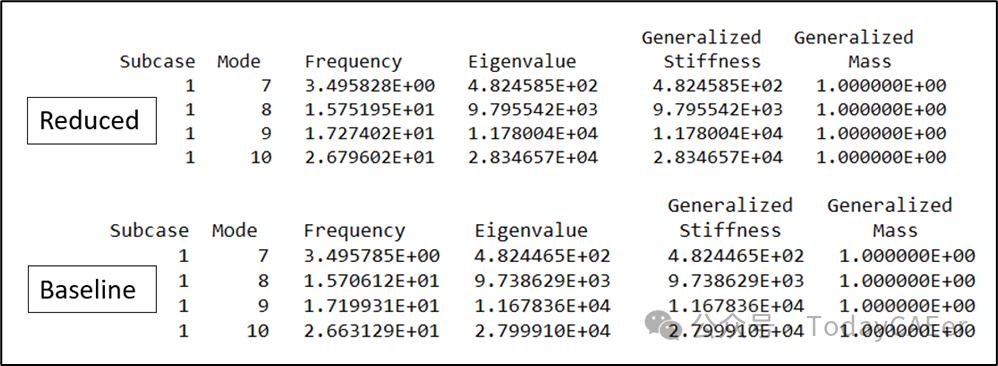

图2.两种模型的频率和相应的特征值结果的比较
3.在HyperWorks中，拆分结果窗口。
图3.
4.Load结果位于窗口的右侧部分。
a)在Post功能区上，选择Results。
b)加载airframe_section_RESIDUAL_CMS.h3d模型文件。
c)在Results Browser中，右键单击Mode 10 - F = 2.679602E+01，然后从上下文菜单中选择Make Current。
d)在Post功能区上，选择Contour。
e)在Contour窗口中，对于Name输入EigenMode。
f)对于数据类型，从下拉列表中选择Eigen模式。
g)对于Entity ID，选择all components。
h)单击.
5.在窗口的左侧部分加载结果。默认情况下，此部分适用于HyperView。
a)在菜单栏上，选择File>Import>Model。
b)导入基础模型和airframe_section_RESIDUAL_CMS.h3d。
c)在Results Browser中，在Mode 10处选择Subcase 1 （Normal Modes）。
d)在结果菜单中，单击Contour并选择Eigen model（mag）。
e)单击Apply。
结果表明，完整模型运行与简化模型运行吻合良好。

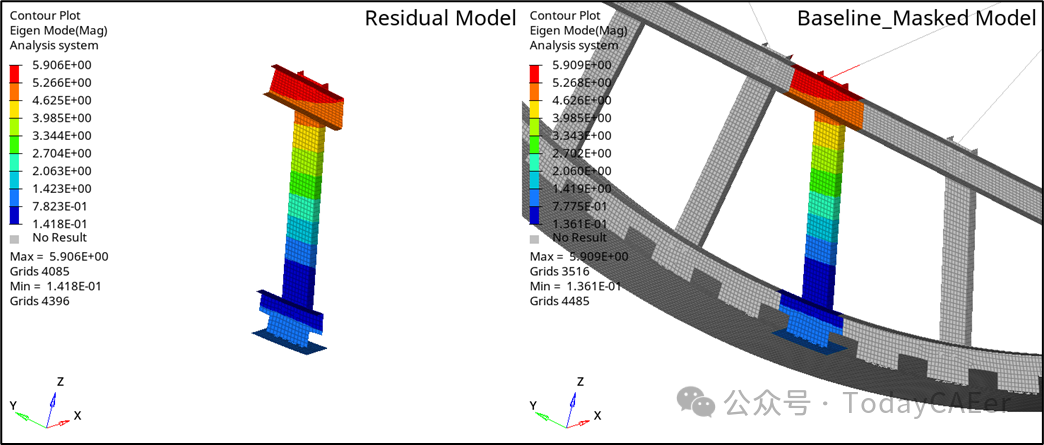

图6.基础和简化CMS模型的特征模态（mag） 图
