SolidWorks动画教程：台锯切割

CAD-SW技巧

15小时前浏览3

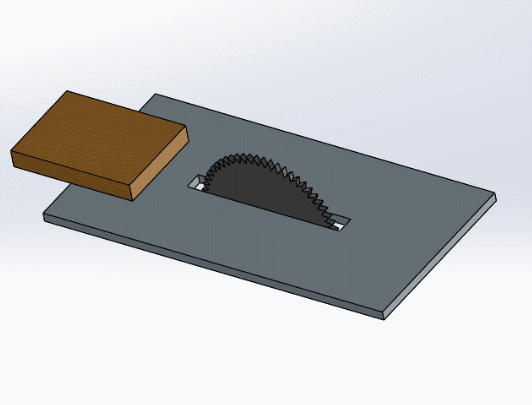

SolidWorks装配体剖视动画制作完成之后如下图所示。

方法：

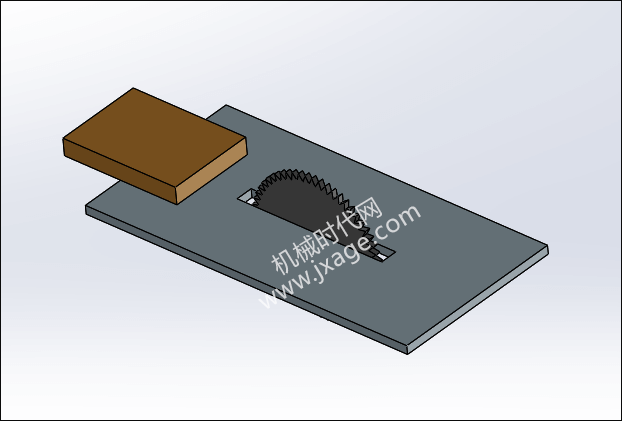

1.完成后的台锯装配体如下图所示。

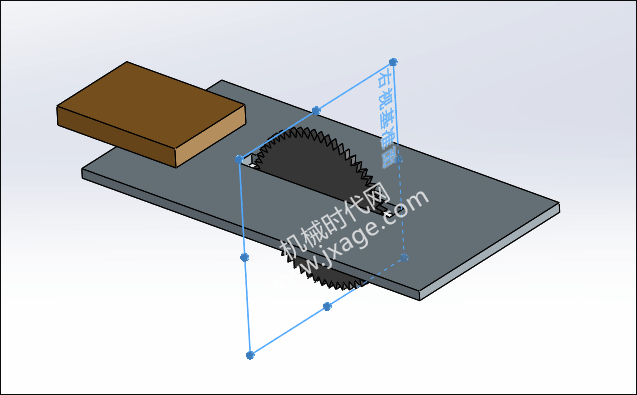

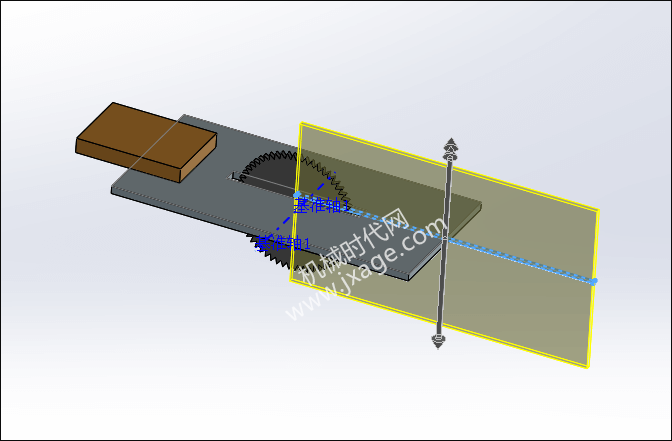

2.选择装配体的右视基准面，点击“草图绘制”。

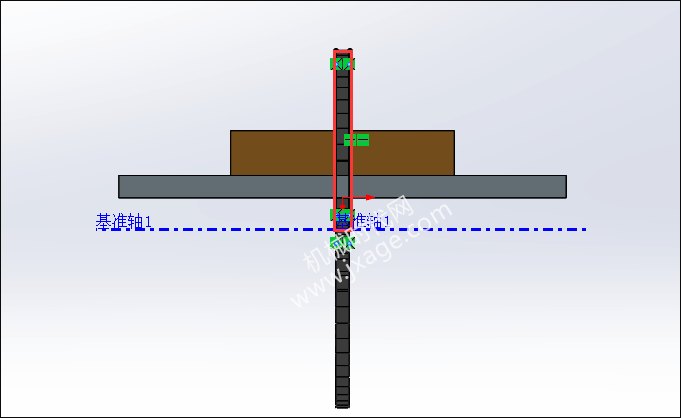

绘制如下图红色所示的旋转截面。

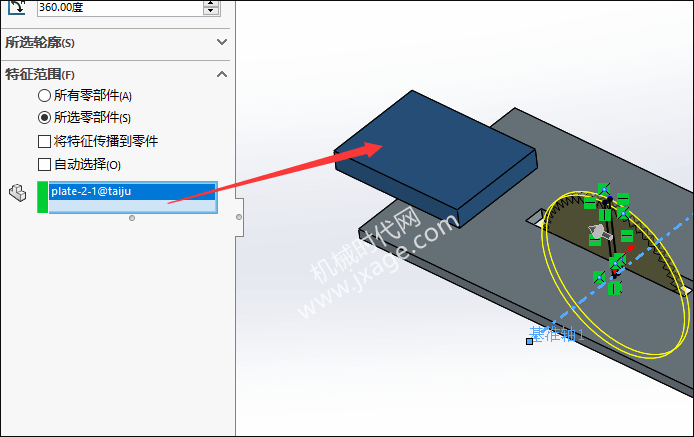

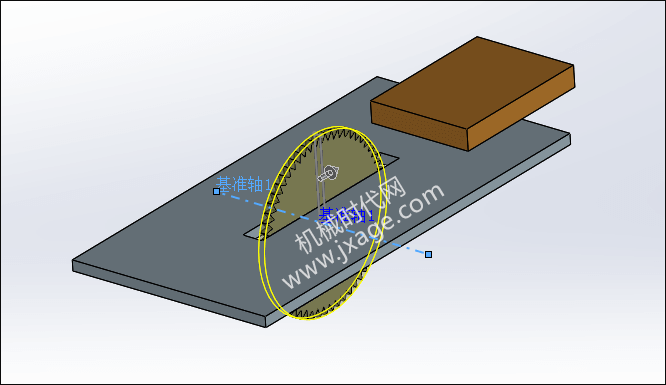

3.点击【装配体特征】-【旋转切除】，如下图所示。

取消勾选“自动选择”，选择plate-2作为被切除的对象。

4.选择plate-1（即下图最大的矩形板）表面作为草绘平面，绘制如下图所示的截面。

5.点击【装配体特征】-【拉伸切除】，如下图所示，将拉伸深度调整到如下图所示。

取消勾选“自动选择”，选择plate-2作为被切除的对象。

6.点击SolidWorks窗口左下侧的“运动算例1”选项，进入动画模块。

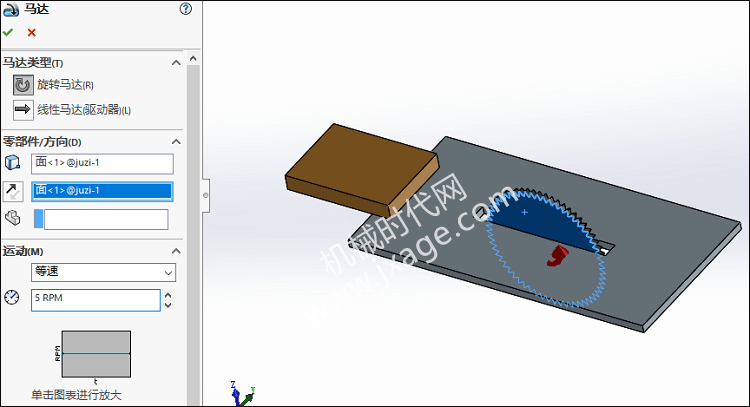

首先我们添加一个马达，按照下图进行设置，马达的转速为5RPM。

将时间拖拽到10秒的位置，完成马达的添加。然后将时间轴拖拽到8秒的位置。

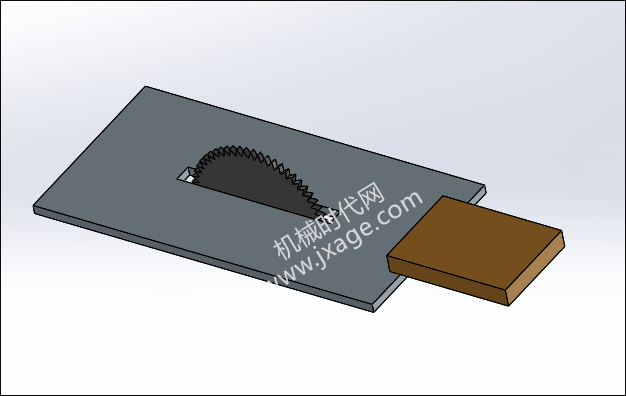

将plate-2移动到如下图所示的位置。

7.点击“计算”，我们就可以看到如下图所示的动画。

来源：SolidWorks技巧
