Amesim压缩机内部控制阀门介绍











ACVALVE00 是斜盘式压缩机内部压力调节阀的子模型，通过动态调整斜盘倾角控制吸气压力，实现压缩机排量随工况的自动调节。

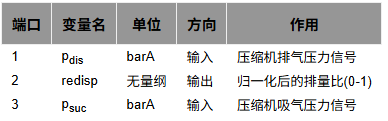

• 通过压力反馈闭环控制维持吸气压力(psuc)与调节曲线(preg)的匹配

• 输出排量比信号(redisp)驱动压缩机斜盘机构

• 与ACVDICCOMP04压缩机模型协同工作






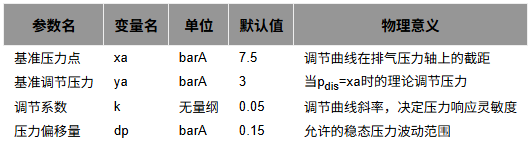

preg：动态计算的瞬时调节压力基准值(barA)。

调节压力方程：

吸气压力约束：

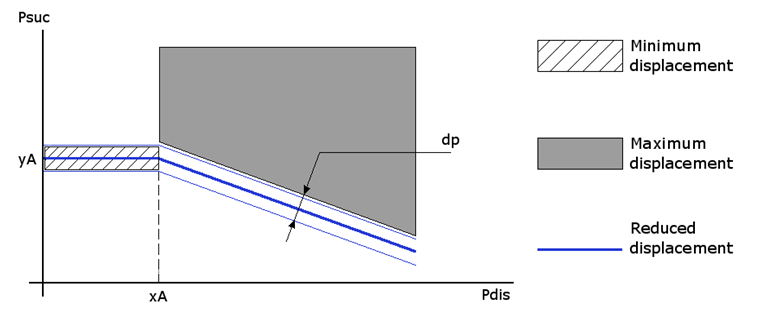

• 调节曲线特性

• 本质是排气压力(pdis)与吸气压力(psuc)的映射关系
• 斜率k越大，系统对排气压力变化的响应越敏感
• 通过调整(xa,ya)可平移调节曲线的工作区间

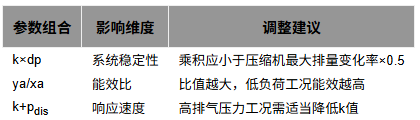

• offset参数的双重作用

• 防止控制系统在临界点频繁振荡的迟滞带
• 实际工程中需根据压缩机惯性特性调整，惯性大的系统需要更大offset

调节压力方程：

• 物理意义：

  建立排气压力与目标吸气压力的线性关系

• 变量说明：

  ：当前排气压力(barA)，反映压缩机负载
  ：设计基准排气压力(barA)，通常取额定工况值
  ：基准调节压力(barA)，决定曲线纵截距

• 适用条件：

  压缩机处于稳态或准稳态工况，不适用于启停瞬态
