拯救畸变网格！Python驱动的高效高保真三维重划分方案
一、当网格畸变成为数值模拟“致命伤”
一、当网格畸变成为数值模拟“致命伤”
在岩土工程、地质建模等领域的复杂几何体（如不均匀地层）仿真中，网格容易发生畸变，计算崩溃终止。传统全域重划分（PFEM）虽能解决，但计算成本巨大。
本文推荐的方法适用于以下两种情景：

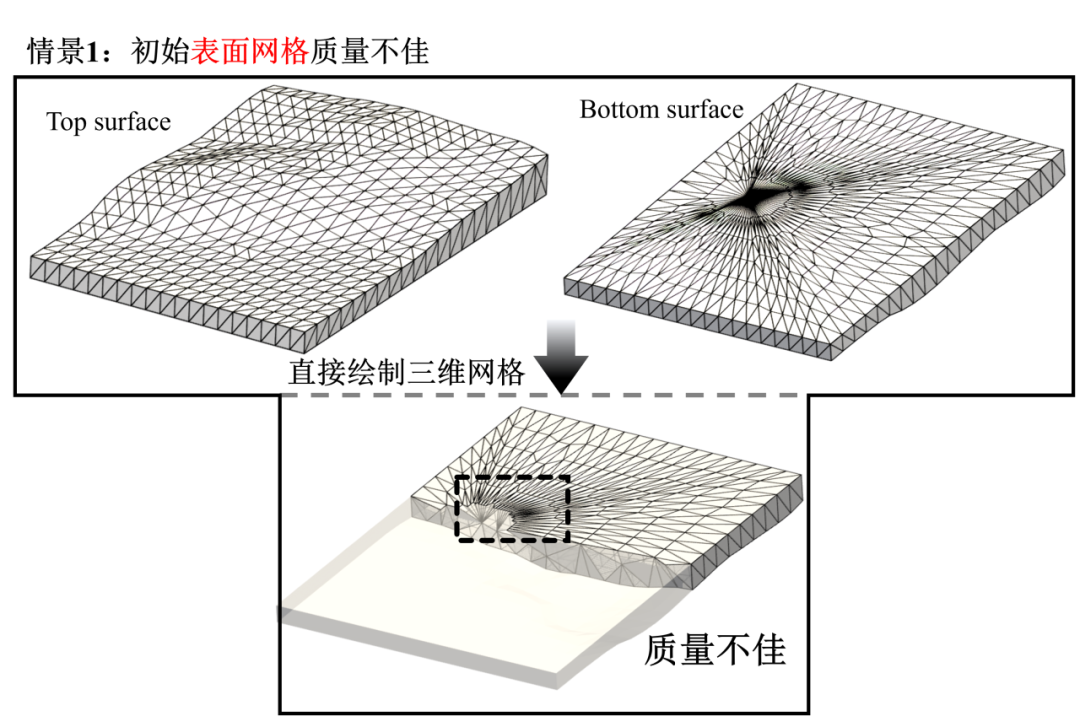

情景1 初始表面网格质量不佳
情景2 模拟大变形过程中的网格畸变
二、方案：表面重构 → 全域新生
二、方案：表面重构 → 全域新生
工具链：MeshLab（表面处理）+ PyGmsh（体网格生成）+ Python（自动化流程）

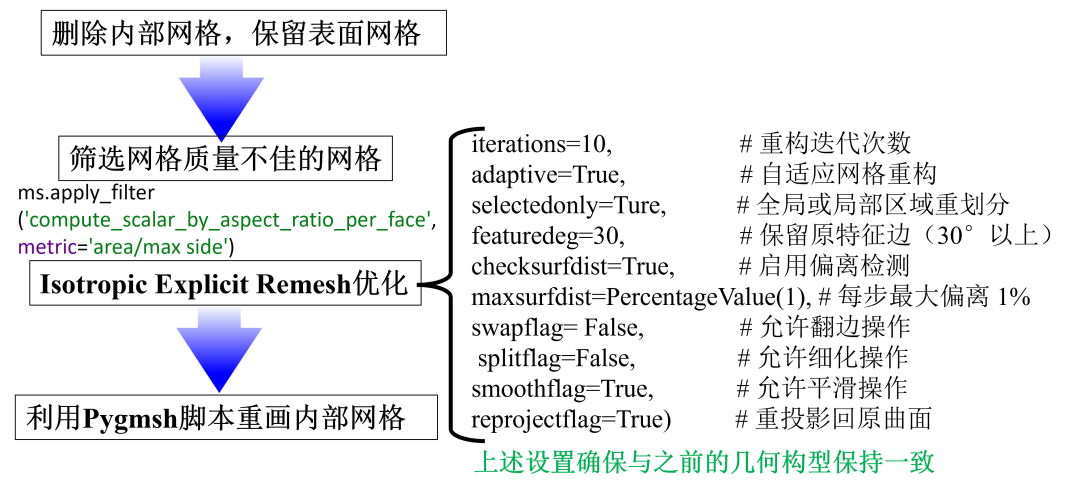

实现步骤
四个步骤介绍：

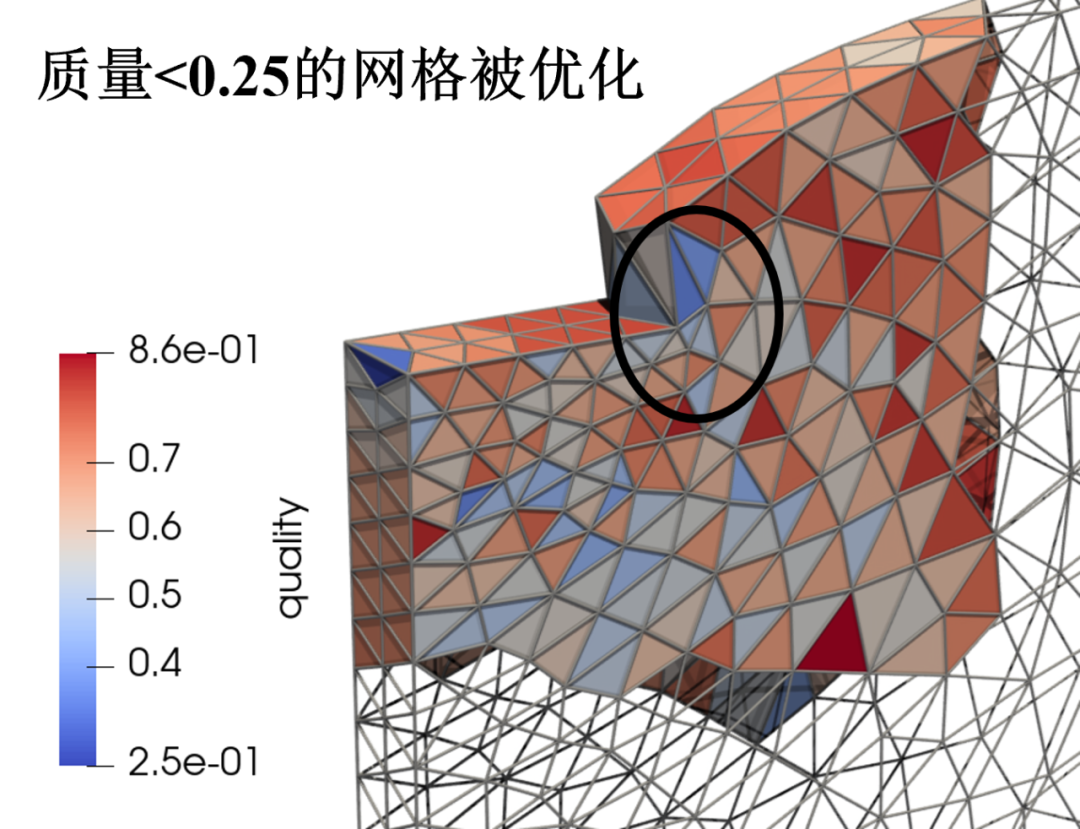

① 畸变检测：调用MeshLab质量评估，定位问题网格：
ms.apply_filter('compute_scalar_by_aspect_ratio_per_face', metric='area/max side')
metric表示网格质量的特征，可选包括：
面积/三角形最大边长
内切圆半径与外切圆半径之比
三角形的平均比值 = 面积 / (a*a + b*b + c*c)
纹理角度扭曲。3D空间与纹理空间中的角度差异
纹理区域扭曲。3D空间与纹理空间中区域之间的差异
多边形平面性（到支撑平面的最大距离）
多边形平面性（与支撑平面的相对距离）
② 表面高保真重构：
apply_filter('meshing_isotropic_explicit_remeshing',
iterations=10, # 重构迭代次数
adaptive=True, # 启用自适应加密
selectedonly=False, # 全局或局部
targetlen=PercentageValue(1),# 目标边长
featuredeg=30, # 保留原特征边
checksurfdist=True, # 启用偏离检测
maxsurfdist=PercentageValue(1), # 每步最大偏离 1%
splitflag=True, # 允许细化操作
collapseflag=True, # 允许塌陷操作
swapflag=True, # 允许翻边操作
s moothflag=True, # 允许平滑操作
reprojectflag=True) # 重投影回原曲面
上述过滤器有以下两种优势：
局部自适应：畸变区域自动加密，平坦区域简化；
严格投影约束：确保新网格贴合原始几何
③ 提取优化后的表面网格
④ 全域高效重划分
将优化后的表面输入PyGmsh脚本生成均匀体网格
优化效果

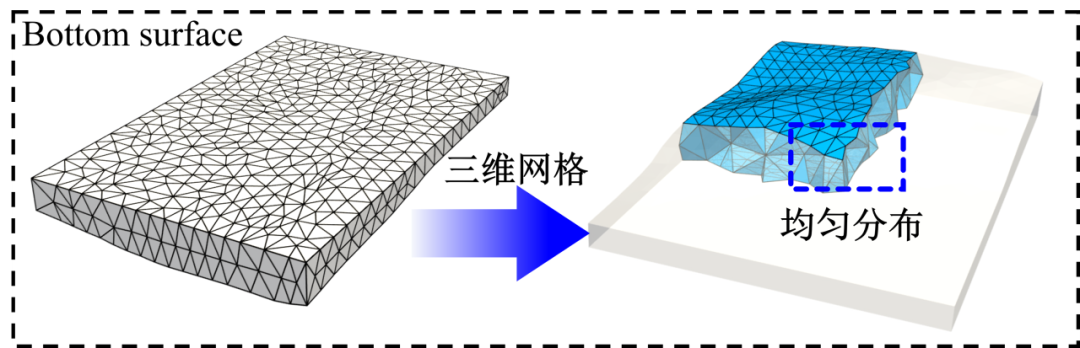

情景1 优化后效果图
情景2 优化后效果图
三、技术内核
三、技术内核
网格能量最小化模型（Mesh Optimization, 1993）

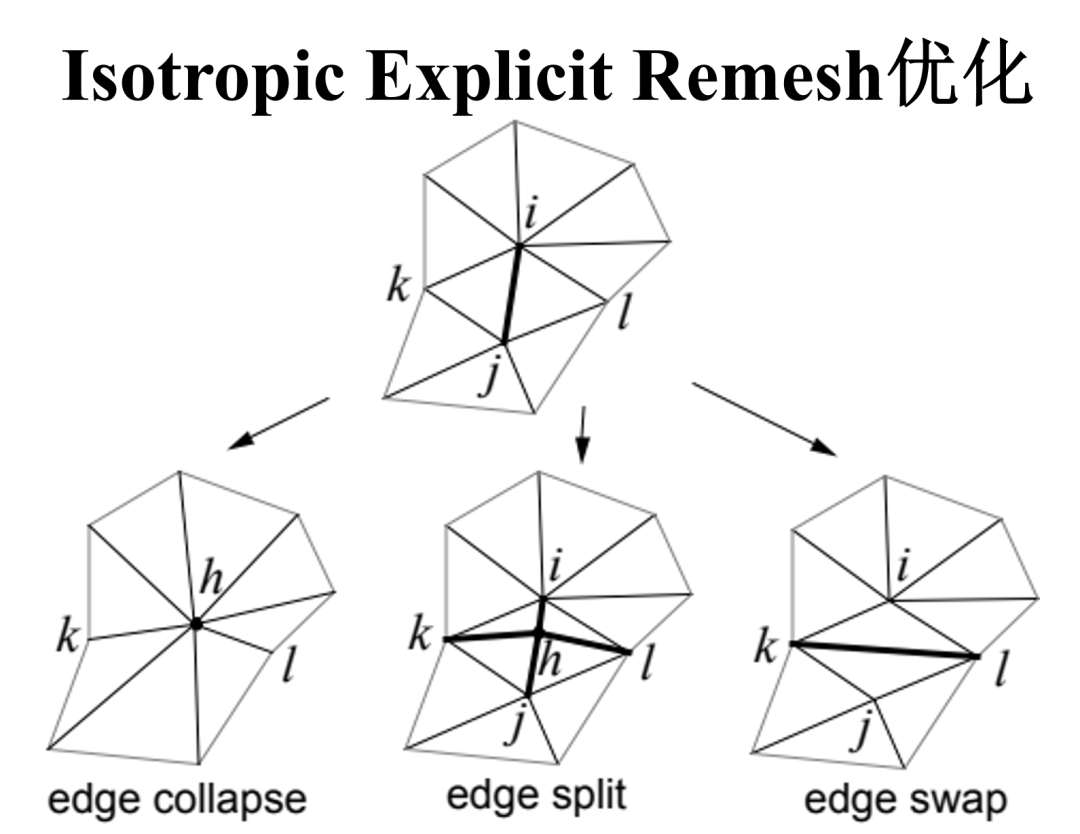

Isotropic Explicit Remesh优化
通过三类操作迭代优化：
1. 边折叠（Collapse）：合并相邻点 → 简化网格
2. 边分裂（Split）：插入新点 → 加密畸变区
3. 边交换（Swap）：重构连接 → 提升单元质量
“表面优化+联动重构”策略，为复杂仿真中的网格畸变问题提供了轻量级高保真解法。
