比ALE更简单！LS-DYNA中ICFD法波浪模拟全流程详解

8小时前浏览10

导读：上一篇文章LS-DYNA ALE方法模拟海洋工程中波浪生成的关键技术解析详细介绍了在LS-DYNA中使用ALE方法模拟波浪生成的关键技术，为研究船舶在波浪中的力学响应提供了有效解决方案。本文介绍LS-DYNA中生成波浪的另一种方法——ICFD法。

与之前讨论的ALE方法相比，ICFD法在波浪生成方面具有设置简便的优势，无需配置周期载荷和重力初始化等复杂关键字。不过，该方法要求使用者首先掌握ICFD法的关键字设置原理。相关基础知识的详细讲解可参考笔者在仿真秀平台发布的ICFD专题文章以及主页中的配套教学视频。

一、ICFD法

ICFD（Incompressible Computational Fluid Dynamics）法是LS-DYNA中模拟不可压缩流体运动的一种高效方法，特别适用于波浪生成、自由液面流动等水力问题。该方法基于Navier-Stokes方程求解，通过有限体积法离散计算域，结合VOF（Volume of Fluid）技术捕捉自由液面变化。ICFD法适合中低速问题，如洋流、血液流动等模拟。

二、ICFD法波浪模拟

因ICFD为隐式流体计算，载荷步跨度相对较大，并且相比于显式计算，结果数值波动较低所以重力加载可快速稳定。接下来将按照前处理-求解-后处理这个流程来讲解关键字的设置。

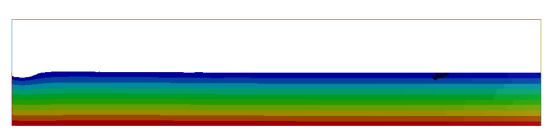

由模拟结果可看出ICFD可以轻松模拟出较为负责的波浪情况，并且在ICFD中已将多种波浪模型集成于求解器中，只需通过关键字调用即可。

1、流体网格设置

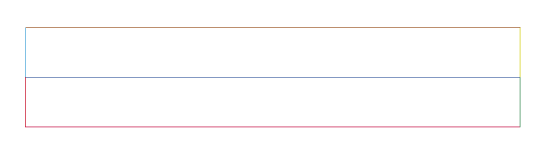

本次模拟维数是二维，对于三维问题大家可以只改变k文件中流体网格的设置，其余参数可以保持不变。ICFD流体网格无需设置整体网格只需要考虑边界网格即可，内部网格将由边界网格拓扑生成。二维ICFD流体的边754C网格需要通过梁单元转换生成，边界网格如图所示：

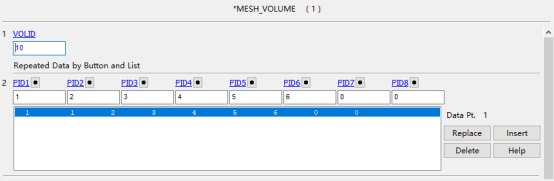

MESH VOLUME关键字通过索引边界网格对应的PART ID来确定流体域范围，需要注意区分边界与内部边线。

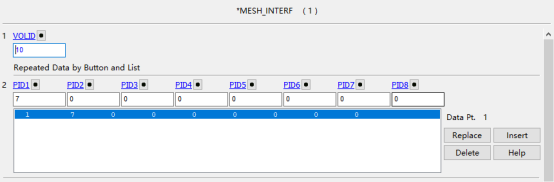

通过MESH INTERF 关键字设置流体域的内部分界线，用于分别设置水与真空两种物质区域。

2、流体材置

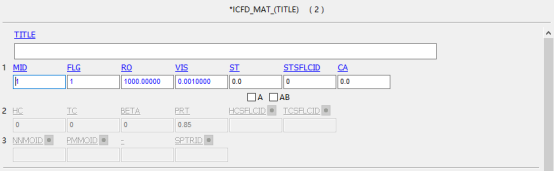

本次模拟的流体材料分别为真空与水，具体材料参数如下图所示，其中真空的参数不需要额外设置只需将FLG项设置为0即可。

3、流体材料赋予

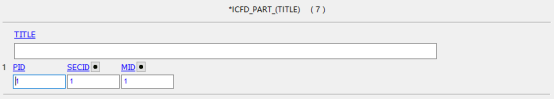

关键字ICFD _PART 用于设置边界网格对应的PART的材料与单元算法，按照具体的流体材料分布设置对应的边界PART，内部边线的材料可任选二者之一。

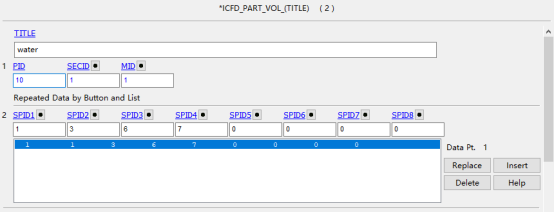

关键字ICFD PART VOL 通过索引边界PART设置多相流问题中不同组份的初始区域，将流体域上方的区域设置为真空，下方的区域设置为水。

4、边界条件设置

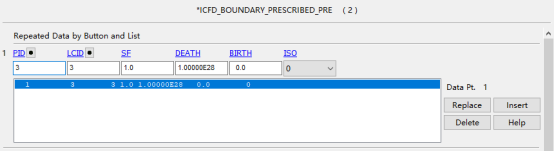

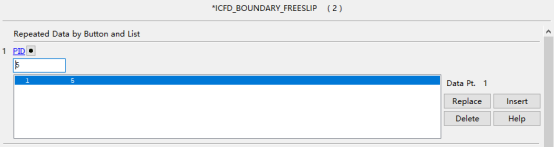

分别设置流体域的上下两个边界为自由滑移边界，流体的流入通过压力差实现，将入口与出口均设置为压力边界条件。具体设置如下图所示：

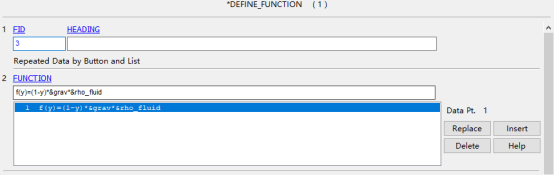

其中压力出口需要设置函数使之可以实现随着水深的增加，出口压力也随之增加，若将出口压力设置为恒定值将出现回流的现象。压力函数如下图所示：

5、载荷设置

在ICFD法中波浪的实现仅通过关键字ICFD BOUNDARY FSWAVE即可。关键字的设置如下图所示。其中，PID用于索引波浪的入口的边界，本次模拟中因需要区分流体域的上下两部分，所以入口为两个PART如图所示。在WTYPE中设置不同的波浪模型，每个波浪模型对应的公式可在关键字手册中查看。H0、WAMP选项为波浪模型的公式中对应的参数，具体根据选择波浪模型的不同设置相应的参数。

重力等常规载荷仍采用结构模拟中的关键字。

6、求解设置与后处理

在关键字ICFD CONTROL TIME 中设置求解结束时间与载荷步步长，后处理关键字与结构模拟一致均采用关键字DATABASE BINARY D3PLOT 。

三、总结

本文详细介绍了LS-DYNA中ICFD法在波浪模拟中的应用。ICFD法基于不可压缩流体动力学，特别适合中低速波浪问题。相比ALE法，ICFD法设置更简便，无需复杂载荷初始化，且通过内置波浪模型关键字（如ICFD_BOUNDARY_FSWAVE）可快速实现多种波浪工况。文章系统讲解了ICFD法的关键设置步骤，包括流体网格生成、材料定义、边界条件施加（如压力梯度驱动流动）以及求解控制，并强调了压力出口函数设置对防止回流的重要性，为海洋工程波浪模拟提供了实用指导。
