低损耗地面上方垂直赫兹偶极子

1月前浏览46

垂直电偶极子（VED）辐射在半空间上的问题对于理解天线和地面上的波传播至关重要。Sommerfeld 对这个问题进行了第一个严格的表述。传统方法通常假设在高损耗地面的问题，Krzysztof A. Michalski和Juan R. Mosig在2021年研究了低损耗或无损介质上的问题。

垂直电偶极子（VED）的场
在低损耗介质半空间
参考资料

As shown below👇

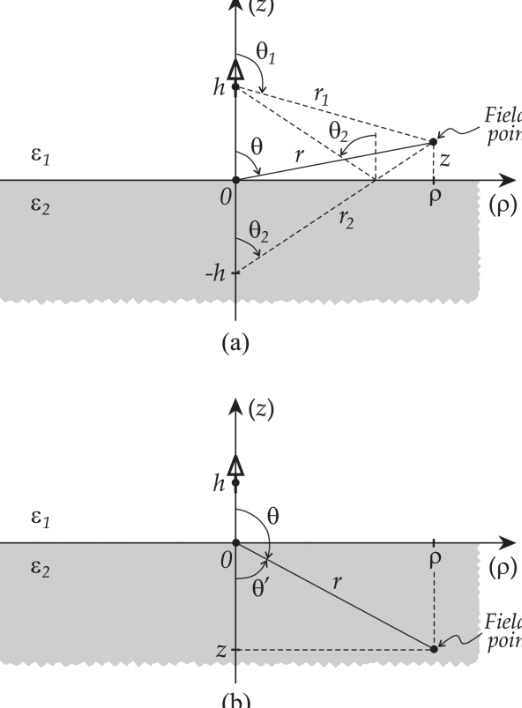

*垂直电偶极子（VED）的场

经典的 Sommerfeld 问题（即在有损半无限接地存在下的偶极子辐射的研究）可能是电磁学中最具讨论性的话题之一。这可以追溯到两方面，一为，存在与问题的谱域（Sommerfeld 积分）解决方案中固有的复杂分析微妙之处相关的非平凡数学问题，另一方面，在寻求一种有效的计算程序时，出现了许多数值挑战，该程序可以为各种实际情况产生可靠的数值结果。

主要解的形式

垂直电偶极子（VED）的场

直接场：

反射场（含 Fresnel 反射系数 R TM ）：

表面波（Zenneck 波）：

*在低损耗介质半空间

垂直赫兹偶极子在低损耗介质半空间上的辐射场模式中的2个关键现象包括:

界面场消失（interface pattern extinction）

在辐射场模式图中，当观测点从上半空间（空气）跨越界面进入下半空间（介质）时，场强会出现一个锐减（sharp dip），类似于“消失”的现象。

这种现象在均匀介质（ε1 =ε2 ）中不会出现，但在介质对比明显时（如空气-地面）尤为显著。

在界面附近，几何光学场消失，但二阶场分量仍然存在，主要包括：

表面波（Evanescent Wave, B）：在上半空间沿界面传播，但场强随垂直距离指数衰减，相位速度由下半介质决定。

侧向波（Lateral Wave / Head Wave, D）：在下半空间沿临界角方向传播，相位速度由上半介质决定。

这些二阶场分量在界面处形成驻波（standing wave），导致场强随距离按 ρ^−2 衰减（而非几何光学场的 r^−1 ），因此辐射模式在界面处出现“锐减”。

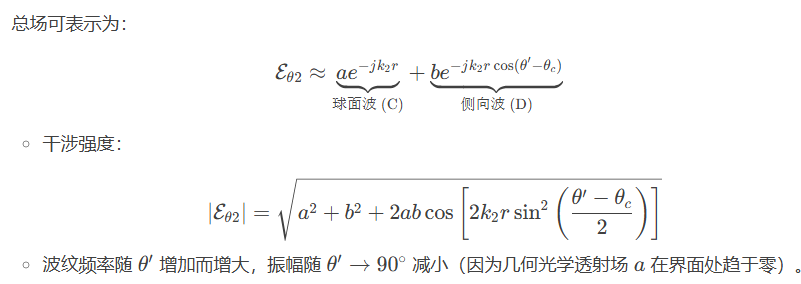

地下场波纹（subsurface pattern scalloping）

在下半空间（介质）的辐射场模式中，当观测角度介于临界角（θc ）和界面（θ=90° ）之间时，场强会出现周期性波纹（ripples）。

这种现象在传统几何光学分析中无法解释，因为几何光学仅预测平滑的场分布。

参考文献

[1] Sommerfeld, A. (1909), Über die Aus breitung der Wellen in der drahtlosen Telegraphie. Ann. Phys., 333: 665-736. https://doi.org/10.1002/andp.19093330402

[2] K. A. Michalski and J. R. Mosig, "On the Complete Radiation Pattern of a Vertical Hertzian Dipole Above a Low-Loss Ground," in IEEE Journal of Microwaves, vol. 1, no. 3, pp. 747-762, July 2021, doi: 10.1109/JMW.2021.3084947.
