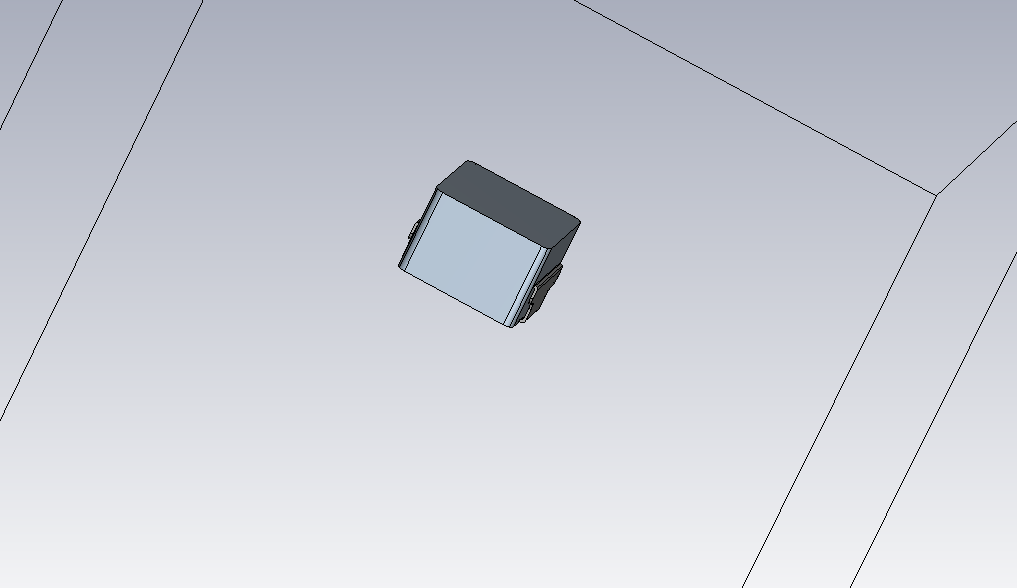

如果我们在做CST仿真时导入的CAD模型的stp格式尺寸单位为米（m），但是我们微波工作室需要设置的是毫米（mm），这时候导入MWS里面的模型尺寸就很小。比如下面这个电感模型，我是找了半天，放大了很多倍才找到的。

那么我们应该怎么办，重新画，还是放大模型？这两种方法要么效率太低了，要么不太方便。

本文介绍下如何使用CST自带脚本实现模型尺寸修改。

第一步：微波工作室设置尺寸单位为m，导入CAD模型。

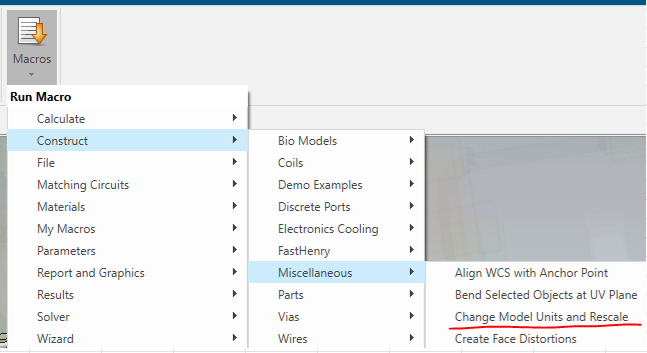

第二步：找到CST脚本，路径：Macros -> Construct -> Miscellaneous -> Change Model Units and Rescale。

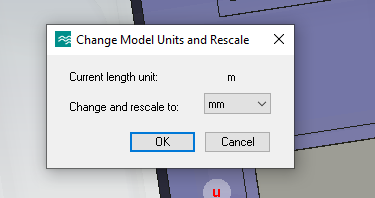

第三步：点击脚本，出现Change Model Units and Rescale

对话框，然后设置Change and Rescale to 为mm，点击OK就完事了。

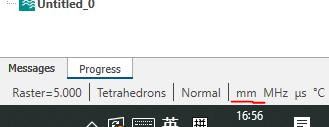

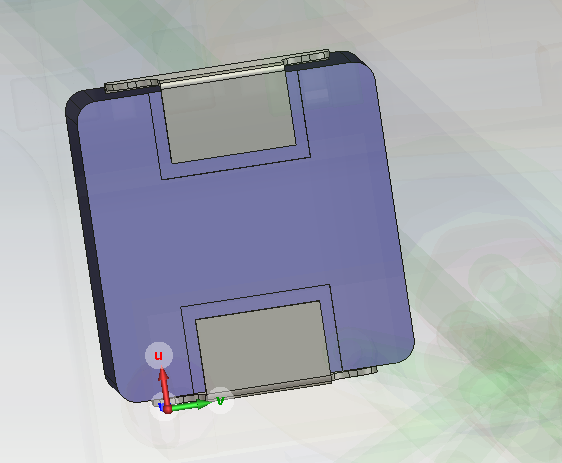

敲击键盘空格，很容易就看到模型了，红色划线这里也变成mm了
