带大家一起编个小程序，看一下气瓶厚度与缠绕角的关系

% 已知参数

R = 200; % mm

pb = 180; % MPa

sigma_fb = 2000; % MPa

alpha_deg = 1:1:60; % 角度范围

alpha_rad = deg2rad(alpha_deg); % 转换为弧度

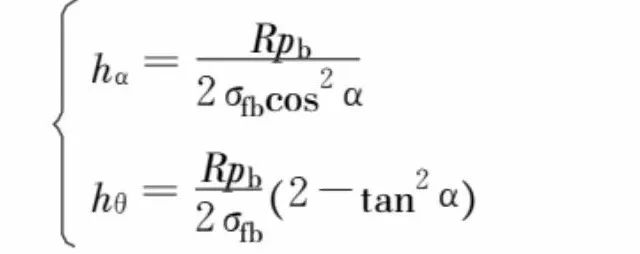

% 计算公式

h_alpha = (R * pb) ./ (2 * sigma_fb .* cos(alpha_rad).^2);

h_theta = (R * pb) ./ (2 * sigma_fb) .* (2 - tan(alpha_rad).^2);

h_sum = h_alpha + h_theta;

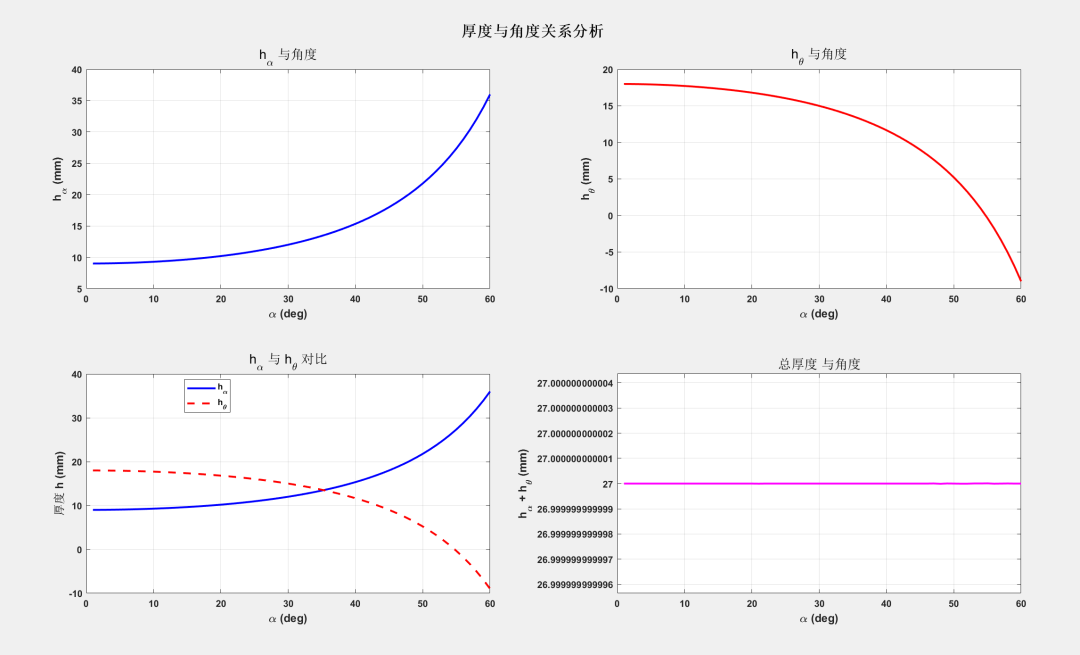

%% 2×2 子图布局

figure('Position', [100 100 1000 800]);

% 1. h_alpha 与角度

subplot(2,2,1);

plot(alpha_deg, h_alpha, 'b-', 'LineWidth', 2);

grid on;

xlabel('\alpha (deg)', 'FontSize', 12);

ylabel('h_\alpha (mm)', 'FontSize', 12);

title('h_\alpha 与角度', 'FontSize', 14);

set(gca,'FontWeight','bold');

% 2. h_theta 与角度

subplot(2,2,2);

plot(alpha_deg, h_theta, 'r-', 'LineWidth', 2);

grid on;

xlabel('\alpha (deg)', 'FontSize', 12);

ylabel('h_\theta (mm)', 'FontSize', 12);

title('h_\theta 与角度', 'FontSize', 14);

set(gca,'FontWeight','bold');

% 3. h_alpha 和 h_theta 对比

subplot(2,2,3);

plot(alpha_deg, h_alpha, 'b-', 'LineWidth', 2); hold on;

plot(alpha_deg, h_theta, 'r--', 'LineWidth', 2);

grid on;

xlabel('\alpha (deg)', 'FontSize', 12);

ylabel('厚度 h (mm)', 'FontSize', 12);

title('h_\alpha 与 h_\theta 对比', 'FontSize', 14);

legend('h_\alpha', 'h_\theta', 'Location', 'best');

set(gca,'FontWeight','bold');

% 4. h_alpha + h_theta 与角度

subplot(2,2,4);

plot(alpha_deg, h_sum, 'm-', 'LineWidth', 2);

grid on;

xlabel('\alpha (deg)', 'FontSize', 12);

ylabel('h_\alpha + h_\theta (mm)', 'FontSize', 12);

title('总厚度 与角度', 'FontSize', 14);

set(gca,'FontWeight','bold');

sgtitle('厚度与角度关系分析', 'FontSize', 16, 'FontWeight','bold');
