金属橡胶隔振器静特性有限元仿真-守护精密设备的 “隐形卫士”
导读：在科技飞速发展的当下，从高精尖的航空航天领域，到我们日常使用的电子设备，都对设备运行的稳定性和可靠性提出了极高要求。想象一下，飞机在万米高空飞行时，发动机产生的剧烈振动如果毫无阻拦地传递到机身各个部位，或是电子设备在运行中因外界震动干扰而出现故障，后果不堪设想。这时，金属橡胶隔振器发挥着至关重要的隔振作用。
近期，随着工业制造和科技创新的不断推进，对高性能隔振设备的需求愈发迫切，金属橡胶隔振器及其相关技术成为了行业关注焦点。

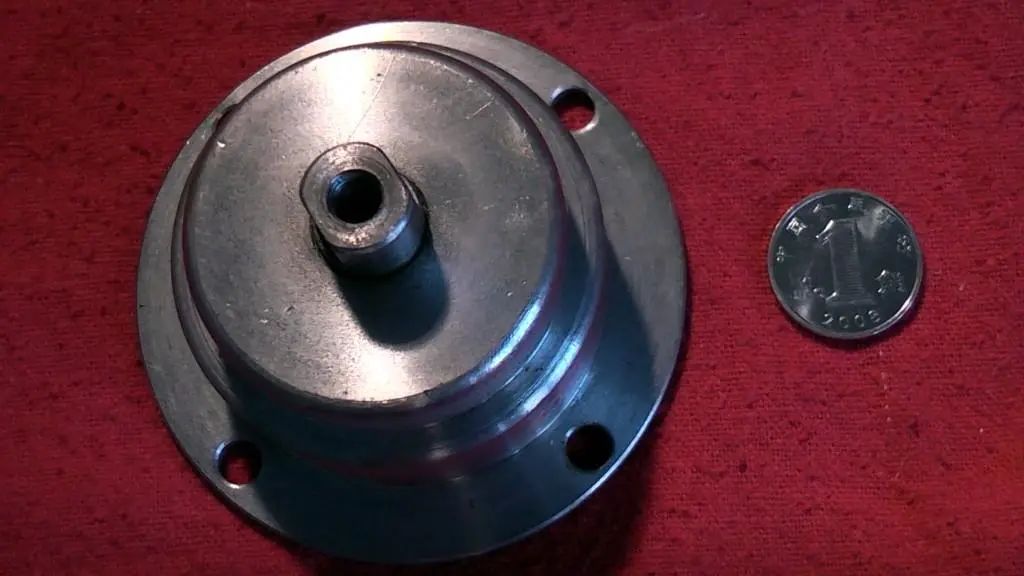

一、什么是金属橡胶隔振器
金属橡胶隔振器，从名字就能看出它融合了金属和橡胶的特性。它以金属丝为骨架，通过特殊工艺加工成类似橡胶质感的材料，内部金属丝相互交织形成复杂的网状结构。当外界振动传来，金属丝之间的摩擦和相对位移会消耗振动能量，如同无数个微小的 “减震器” 协同工作，将振动大幅削弱。这种独特结构赋予了它诸多优异性能，相比传统橡胶隔振器，它能承受更大载荷，在高温、低温、高湿度等恶劣环境下依然能稳定工作，使用寿命也更长。在航空发动机、船舶动力系统、精密仪器等领域，都能看到它忙碌的 “身影”，有效保障设备平稳运行，降低噪音干扰。
二、有限元仿真-隔振器研发的 “智慧大脑”
有限元仿真技术堪称现代工程领域的 “智慧大脑”，在金属橡胶隔振器研发中发挥着不可替代的作用。简单来说，它是将复杂的实际物理问题转化为数学模型，通过计算机强大的计算能力进行模拟分析。以金属橡胶隔振器为例，工程师们先在计算机中构建隔振器的三维模型，精确设定其材料属性、几何形状等参数。随后，模拟各种实际工况，如不同方向的振动、不同大小的载荷。
在这个虚拟世界里，隔振器 “经历” 着各种考验，计算机实时计算出每个部位的应力、应变、位移等数据，就像给隔振器做了一场全方位的 “体检”。通过有限元仿真，研发人员无需制造大量实物样机进行试验，就能快速评估不同设计方案的优劣，大大缩短研发周期、降低成本，同时提高产品性能。
1、仿真模型的建立

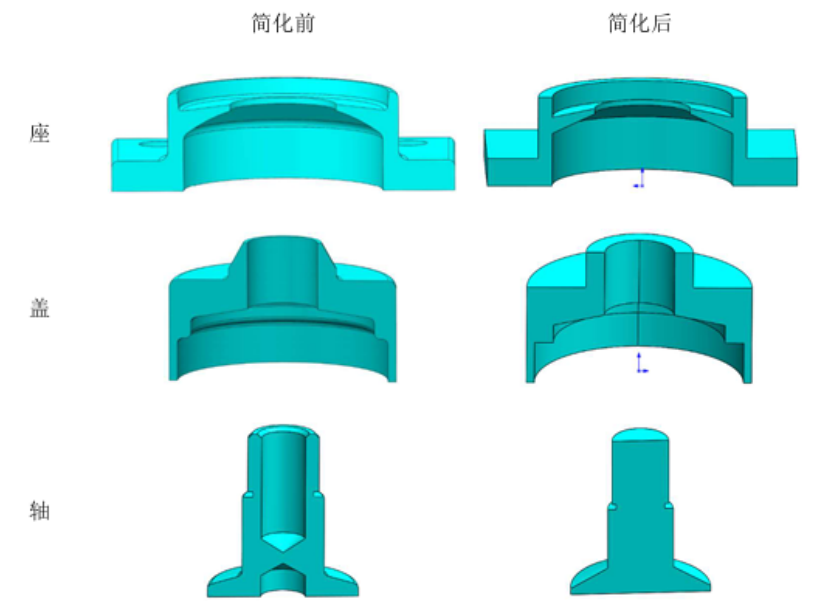

根据金属橡胶隔振器的几何尺寸，在三维建模软件中建立三维模型。在建立几何模型时要做到既能反映隔振器的重要几何特性，又能采用尽可能少的结构单元，以达到保证计算结果精确性和提高计算效率的目的。因此在按照隔振器设计参数完成几何模型的建立后，对模型的一些细节特征以及对仿真计算结果影响不大的特征进行修饰处理。主要的修饰工作集中在轴和部分倒角处，如下图所示。将建立好的三维模型导入到 ABAQUS中进行装配。
图-几何模型的几何清理
完成部件导入后，需要对隔振器各个部件进行材料属性定义。其中金属橡胶隔振器的座、轴、盖均采用40Cr钢。隔振器中两个金属橡胶网块同样使用304不锈钢丝，丝 径为0.3mm，固相体积分数为30%。首先对金属橡胶隔振器的网块进行静态压缩试验， 对试验数据处理后，使用参数识别软件识别网块对应的金属橡胶超弹性本构模型的材料 参数，如图5.8所示。通过软件得到模型的材料参数后，在Visual Studio中对.for子程序 进行编辑。
2、边界设置及作业提交
综合考虑隔振器的结构特点，同时为保证金属橡胶网块模型的变形情况直观呈现，切分其为1/2模型，这对提高网格质量和计算速度有重要作用。对1/2模型的切分面添 加对称约束，如下图所示。
图-对1/2模型添加对称约束
为了完全模拟金属橡胶隔振器的静特性特性试验，必须要考虑在装配过程中对金属橡胶网块的预紧。为了简化分析的设置，本算例采用了等效的预紧方法，首先对隔振器的盖上端添加位移约束，然后对轴的下端添加向上的位移加载，使得金属橡胶上下网块都发生压缩变形，将位移量设置为前文测得的预紧量；最后对座的底部添加方向向上、大小为4kN，来实现对压缩减振器的模拟，边界条件的设置如下图所示。完成载荷、 边界等设置后，创建分析步，对仿真进行载荷步设置。创建静力分析步时，选择几何非线性并设置合适的分析步时间。划分网格时需要注意在各个部件接触面处进行细化，避 免因此造成的不收敛。最后创建计算任务，调用编写好的.for用户子程序后提交计算。
图-设置载荷与边界条件
计算完成后，可以通过可视化模块中的动画观察静特性试验的过程中隔振器各个部件的运动过程。利用ABAQUS内置插件将数据导出为Excel文件。通过对数据的处理 后得到的试验与仿真结果的对比图，再运用子程序有限元仿真得到的力位移曲线与试验得到的曲线非常接近，较好地反映了金属橡胶隔 振器在4kN载荷下的变形过程，最大位移量为2.68mm，比试验值略大，最大误差为7.6%。 可以看到在整个压缩过程中，仿真值与试验值的误差只有小幅的变化，因此对金属橡胶隔振器静特性试验的有限元对金属橡胶隔振器的性能预测有重要的参考价值。
