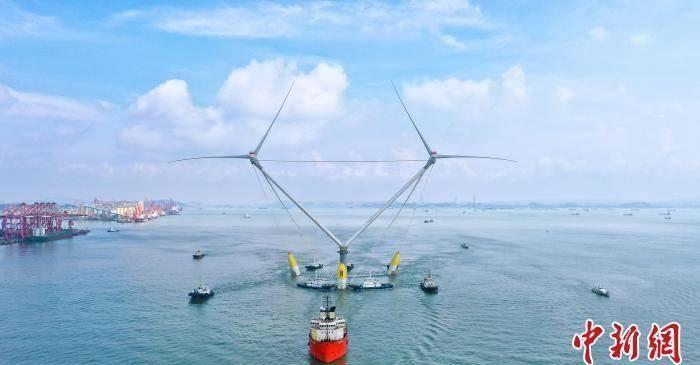

导读：当 "明阳天成号"—— 这座叶轮高达 219 米、空中宽度达 369 米的 "海上巨无霸" 在 8 艘拖轮护航下缓缓驶离广州港时，整个航运界都在屏息关注。这个排水量 1.2 万吨的双风轮漂浮式风电平台，需要在 50 多小时内穿越 191 海里复杂水域，其拖航难度创下全球 "三超" 纪录 —— 超高、超宽、超长。
最终，借助武汉理工大学团队的提前仿真模拟，这场无先例可循的拖航任务得以圆满完成，这正是现代工程仿真技术赋能海上风电产业的生动写照。
一、深远海风电的黄金时代与仿真刚需
全球漂浮式风电市场正迎来爆发期。数据显示，到 2030 年欧洲累计装机将超 20GW，韩国达 9GW，美国到 2035 年预计达 15GW。中国作为后起之秀，"明阳天成号" 这类标杆项目的涌现，标志着深远海风电开发已进入实操阶段。但光鲜背后暗藏危机：2023 年全球海上风电安全事故中，62% 发生在施工安装阶段，其中拖航过程的动力响应失控是主要诱因。

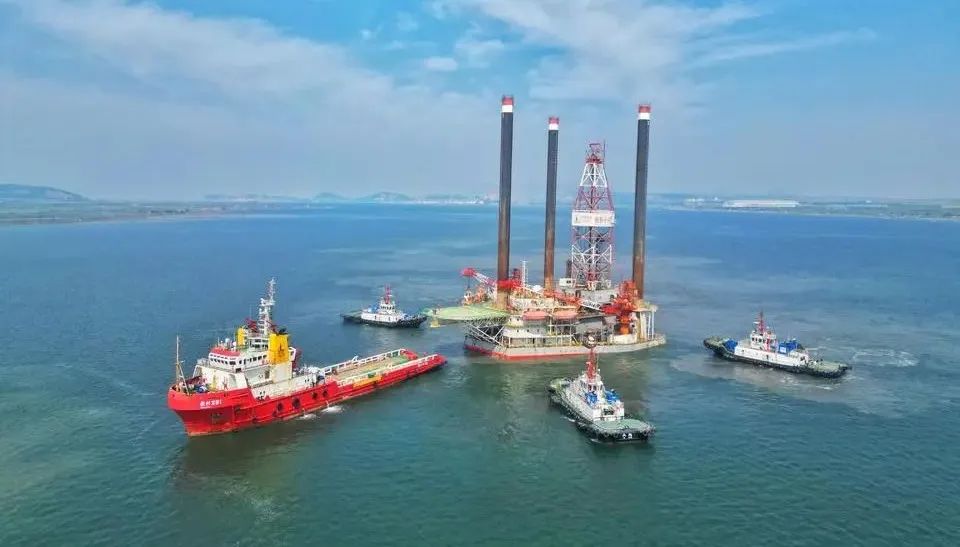

海洋石油船舶中心:完成长距离高难度拖航就位
拖航作业如同在刀尖上跳舞：波浪载荷会引发浮体 3-5 度的横摇纵摇，看似微小的角度可能导致百米高风机的顶端摆动达数十米；拖缆张力在瞬态工况下可能骤增 50% 以上，历史上 Kolskaya 钻井平台等事故均因缆绳断裂所致；而 "鱼尾效应" 这类复杂水动力现象，更会让整个拖航编队陷入危险的蛇形振荡。这些挑战，正是仿真要破解的核心难题。
在海上风电朝着深远海不断发展的进程中，浮动式风力发电机的拖航作业面临着诸多复杂的挑战。而 STAR-CCM 仿真技术在这一领域发挥着重要作用，能够精准模拟拖航过程中的各种复杂场景。下面，我将为大家详细解析其中的关键技术环节。
二、浮动式风力发电机几何模型处理

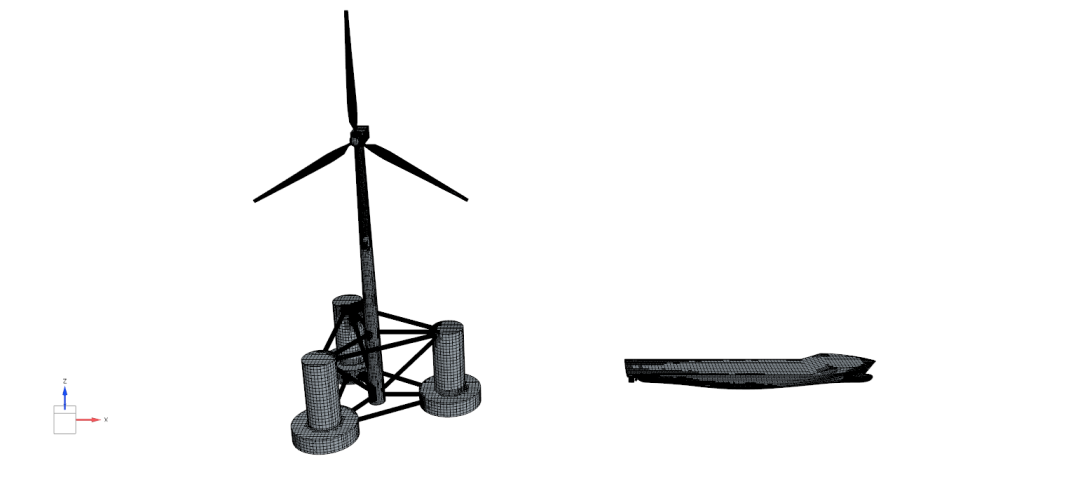

几何模型处理是拖航仿真的基础，其质量直接影响后续仿真的准确性和效率。浮动式风力发电机结构复杂，包含风轮、塔架、浮体等多个部件。在处理几何模型时，我们需在保留关键流场特征的前提下进行合理简化。例如，对于风轮叶片，其表面的曲率变化和空气动力学特性对风场分布影响重大，需要精确保留；而对于一些非关键的连接部件或细小结构，则可以适当简化或省略，以控制模型规模，提高计算效率。通过这样的处理，既能保证仿真结果的可靠性，又能避免因模型过于复杂而导致的计算困难。
三、网格划分方法

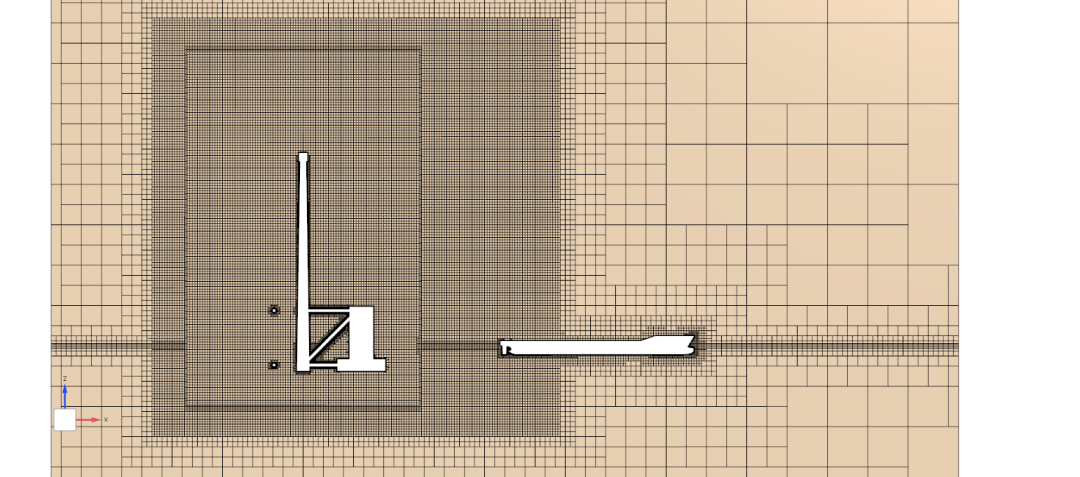

网格划分是浮动式风力发电机拖航仿真的核心环节，其质量直接决定流场计算精度与仿真稳定性。结合拖航场景的动态特性与多部件耦合特点，需从多个维度进行精细化设计。在网格类型选择上，需根据不同区域的几何特征与流场需求灵活适配：结构化网格适用于拖航路径周边的开阔流场、浮体远场水域等几何规则区域，以六面体单元为主，数值离散误差小，可精准捕捉层流到湍流的过渡过程，生成时采用分区映射法，在船体兴波区沿流线方向设置 1.1-1.3 的网格拉伸比，确保水流方向网格梯度平滑；非结构化网格则适用于风机叶片表面、缆绳缠绕区等复杂几何部件，通过四面体 / 金字塔单元自适应填充不规则空间，避免几何简化导致的特征丢失，在叶片前缘、缆绳弯曲段需设置≤0.5m 的最小单元尺寸，以保证局部流场细节的捕捉；重叠网格多用于风机旋转、拖轮转向等多部件相对运动场景，由背景网格（全域流场）与部件网格（风机、拖轮等运动体）组成，通过重叠区域实现流场数据交互，部件网格边界需超出运动轨迹包络面 10%-15%，避免运动过程中网格边界暴露。
四、多相流物理模型建立方法

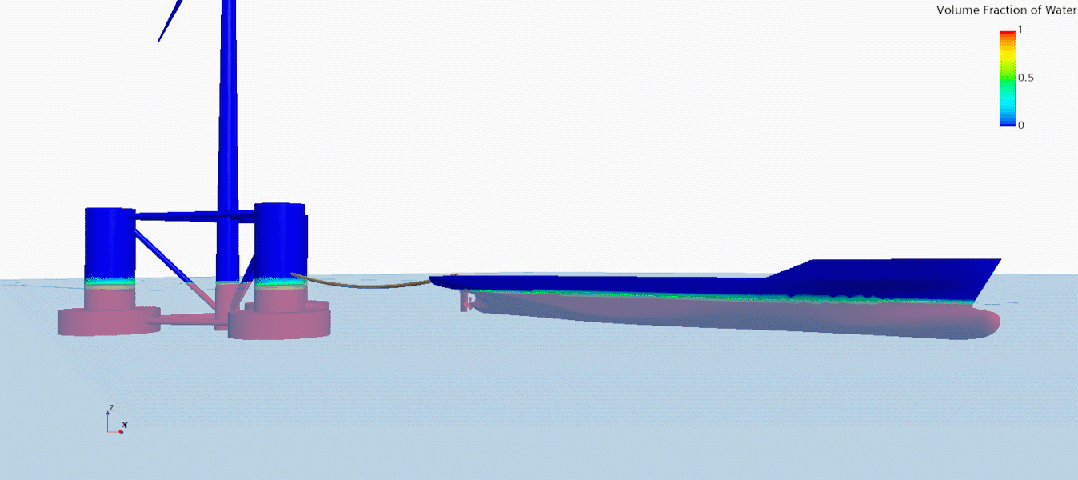

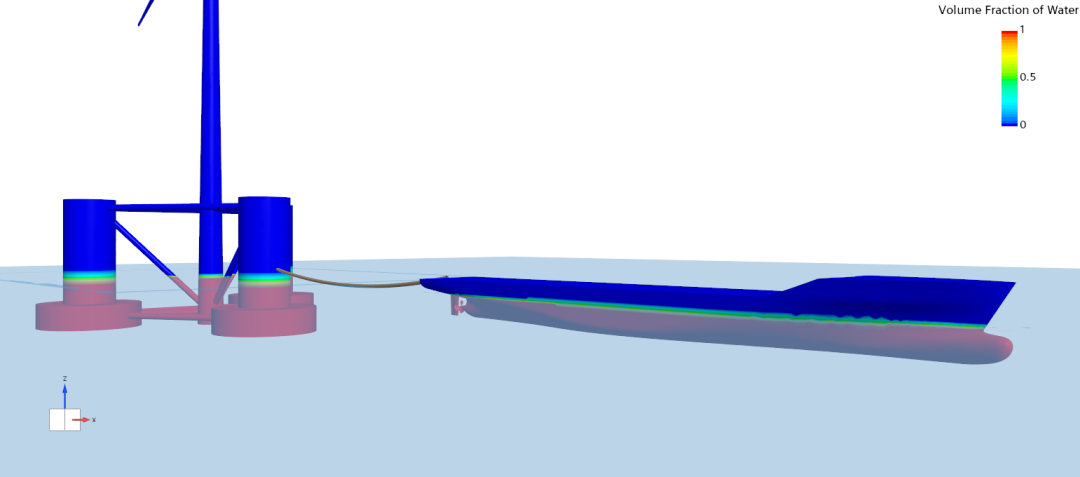

海洋环境中，风、浪、流相互作用，形成复杂的多相流场，因此建立准确的多相流物理模型至关重要。在 STAR-CCM 中，常用 VOF 模型来模拟风 - 浪 - 流耦合现象。VOF 模型通过追踪不同相之间的界面，能够准确描述波浪的形成、传播和破碎等过程。在参数设置时，需要合理选择湍流模型、波浪理论以及风场模型等。特别要关注波浪周期与拖航速度的匹配性，这是确定拖航窗口的关键依据。当波浪周期与拖航引起的流场变化周期相近时，可能会产生共振现象，对拖航安全造成极大威胁，因此必须通过精确的模型计算进行分析评估。
五、风机和船舶六自由度体建立方法

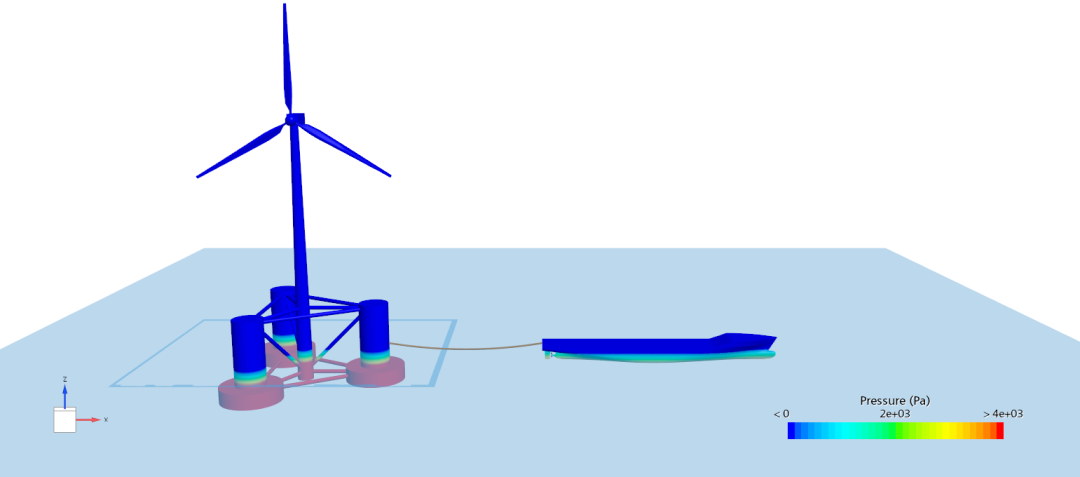

在拖航过程中，风机和船舶会受到风、浪、流等多种载荷的作用，产生复杂的运动，如横荡、纵荡、垂荡、横摇、纵摇和艏摇等六自由度运动。建立风机和船舶的六自由度体模型，就是为了精确模拟这些运动状态。该模型通过刚性体动力学与流场载荷的双向耦合来实现，即流场计算得到作用在风机和船舶上的力和力矩，传递给六自由度运动方程，计算出运动状态后，再反馈到流场计算中，更新流场边界。同时，需要对 6DOF 求解器的参数进行校准，如转动惯量、阻尼系数等，以确保仿真结果与实际拖航中的姿态监测数据高度吻合，准确反映设备的运动状态。
六、拖航缆绳建立方法
拖航缆绳是连接拖轮与浮动式风力发电机的重要部件，其受力情况复杂，是拖航仿真中的难点之一。在 STAR-CCM 中，采用非线性弹性模型来建立拖航缆绳模型。该模型充分考虑了缆绳的自重、水流阻力以及拖航过程中的瞬时冲击载荷等因素。例如，当拖轮急转向时，缆绳会受到巨大的张力冲击，非线性弹性模型能够准确复现这种张力峰值，为评估缆绳的安全性提供可靠依据。通过对缆绳模型的精确建立，可以有效分析缆绳在不同工况下的受力情况，避免因缆绳断裂等问题导致的拖航事故。
七、重叠网格建立方法
在多艘拖轮协同作业等复杂场景中，各部件之间的运动干涉问题突出，重叠网格建立方法是解决这一问题的有效手段。在建立重叠网格时，需要控制好网格重叠度，确保不同部件的网格之间有足够的重叠区域，以保证流场信息插值的准确性。同时，合理选择插值算法，能够提高流场计算的连续性和精度。与传统的动网格技术相比，重叠网格技术在处理复杂运动时效率更高，尤其在风机旋转、船舶转向等动态过程中，能显著减少计算时间，提高仿真效率，特别适合工程应急方案的快速评估。
整体计算把控
（1）时间步长设置：需兼顾瞬态现象捕捉（如波浪冲击）和计算效率，通常取特征时间（如波浪周期）的 1/50-1/100，避免因步长过大导致运动轨迹偏移。
（2）收敛判据设定：除残差收敛外，需监控关键物理量（如缆绳张力、浮体倾角）的波动幅度，确保其稳定在工程可接受的误差范围内（通常小于 1%）。
（3）工况边界验证：极端工况（如最大风速、极限浪高）需单独校验网格和模型的适应性，避免因边界条件超出模型适用范围导致结果失效。
综上所述，STAR-CCM 在浮动式风力发电机拖航仿真中，通过对几何模型处理、网格划分、多相流物理模型建立、六自由度体建立、拖航缆绳建立以及重叠网格建立等关键技术的综合运用，能够精准模拟拖航过程中的各种复杂现象，为拖航方案的制定、优化和安全评估提供有力的技术支持。
八、抢占深远海风电技术高地
当海上风电向 35 米以深的海域进军，拖航仿真已从 "可选技术" 变为 "必备能力"。掌握风机拖航仿真技术体系，意味着能够：
提前 72 小时预判拖航窗口风险
降低 50% 以上的缆绳选型成本
将平台失稳概率控制在工程可接受范围
为多拖轮协同方案提供量化评估依据
正如 "明阳天成号" 的成功拖航所证明的：在海上风电的蓝海中，谁掌握了仿真技术，谁就掌握了项目安全与成本控制的主动权。由我原创首发仿真秀官网的视频课程《STAR-CCM 浮动式风力发电机拖航全流程实战教程-解锁海上风电拖航核心技术》从软件操作到实战仿真，从理论到案例，手把手带你攻克海上风电拖航的核心难题，让你快速从 “新手” 跃升为 “行业骨干”。请识别下方二维码试看。
