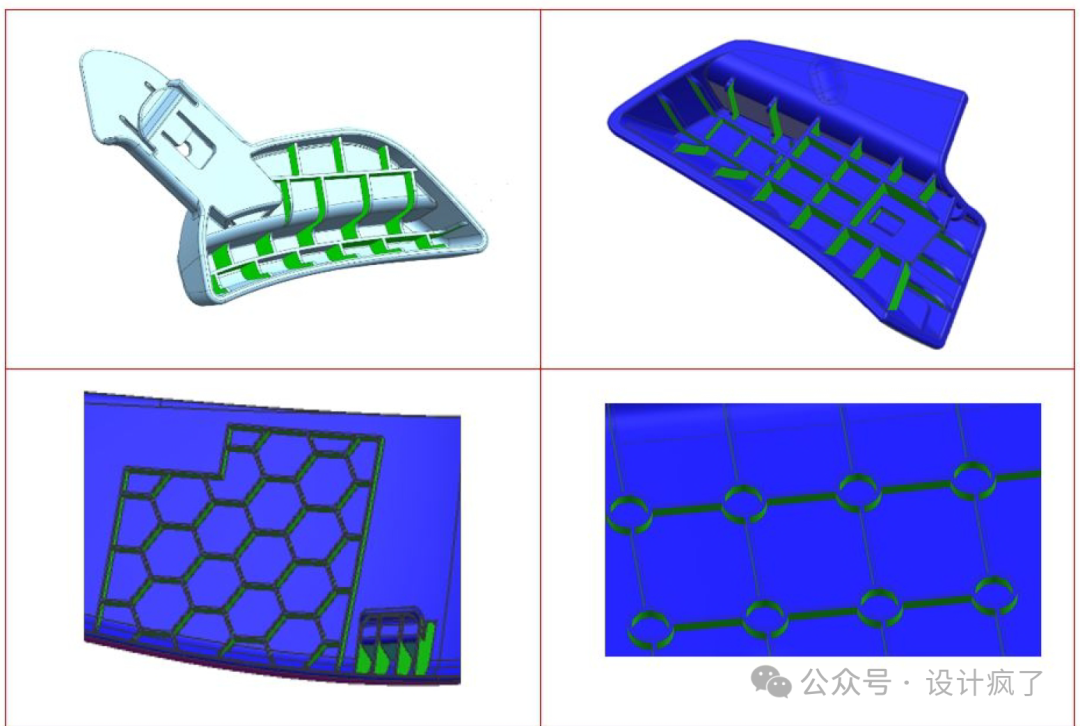

加强筋设计原则！

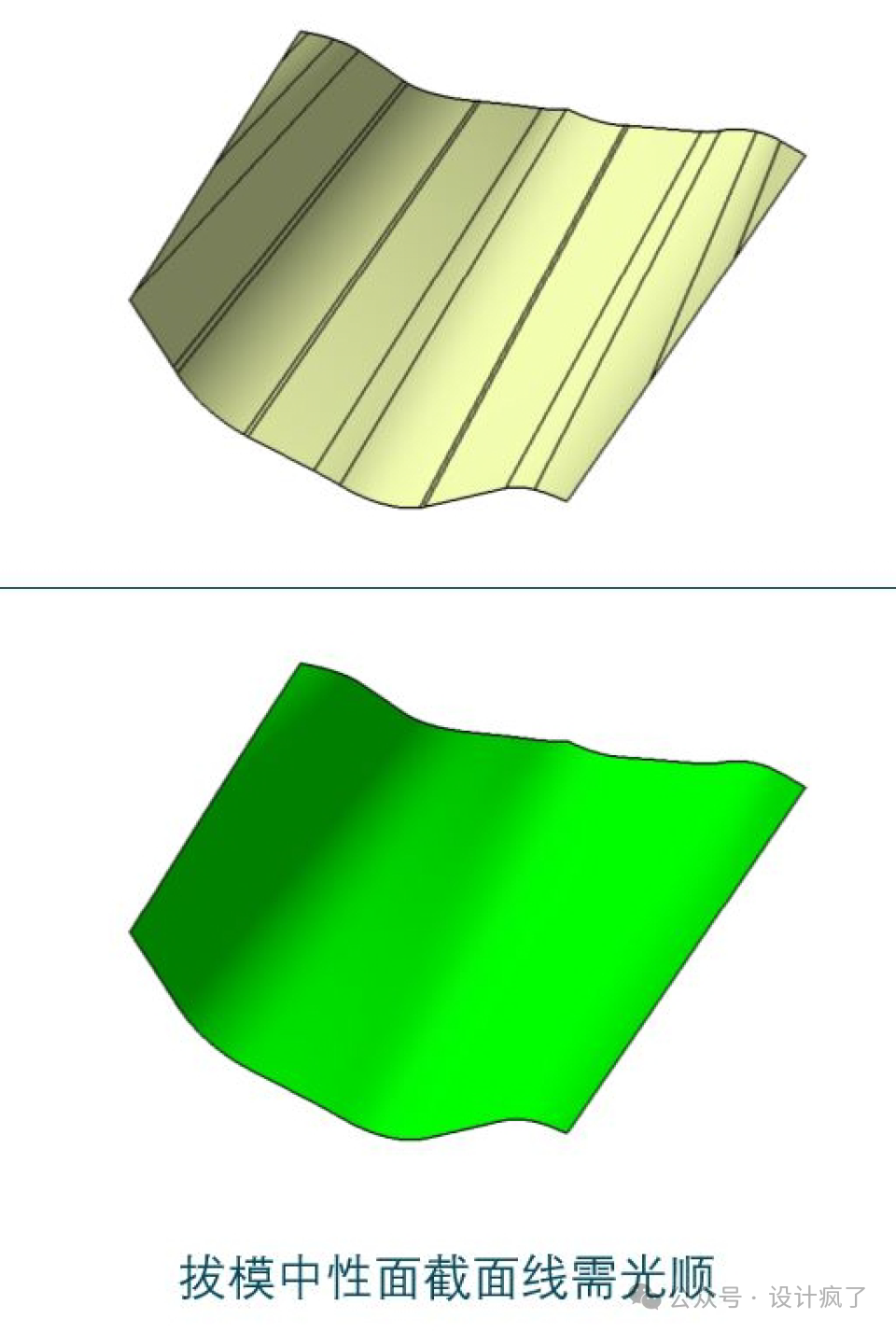

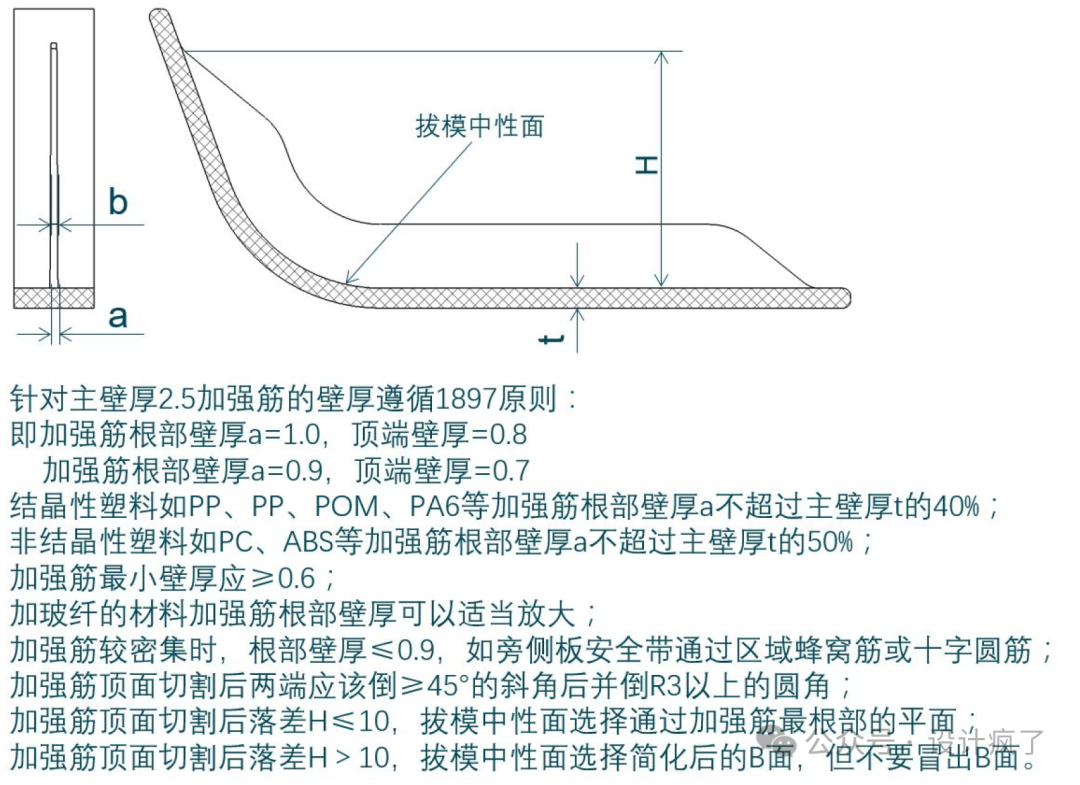

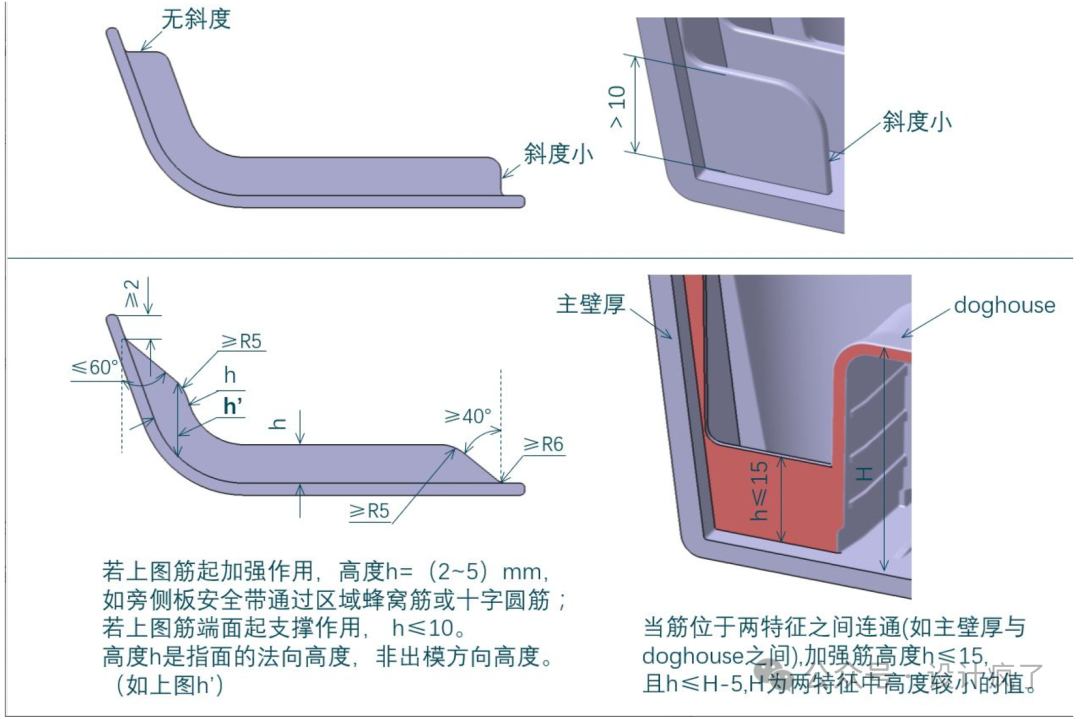

加强端面设计要求1：

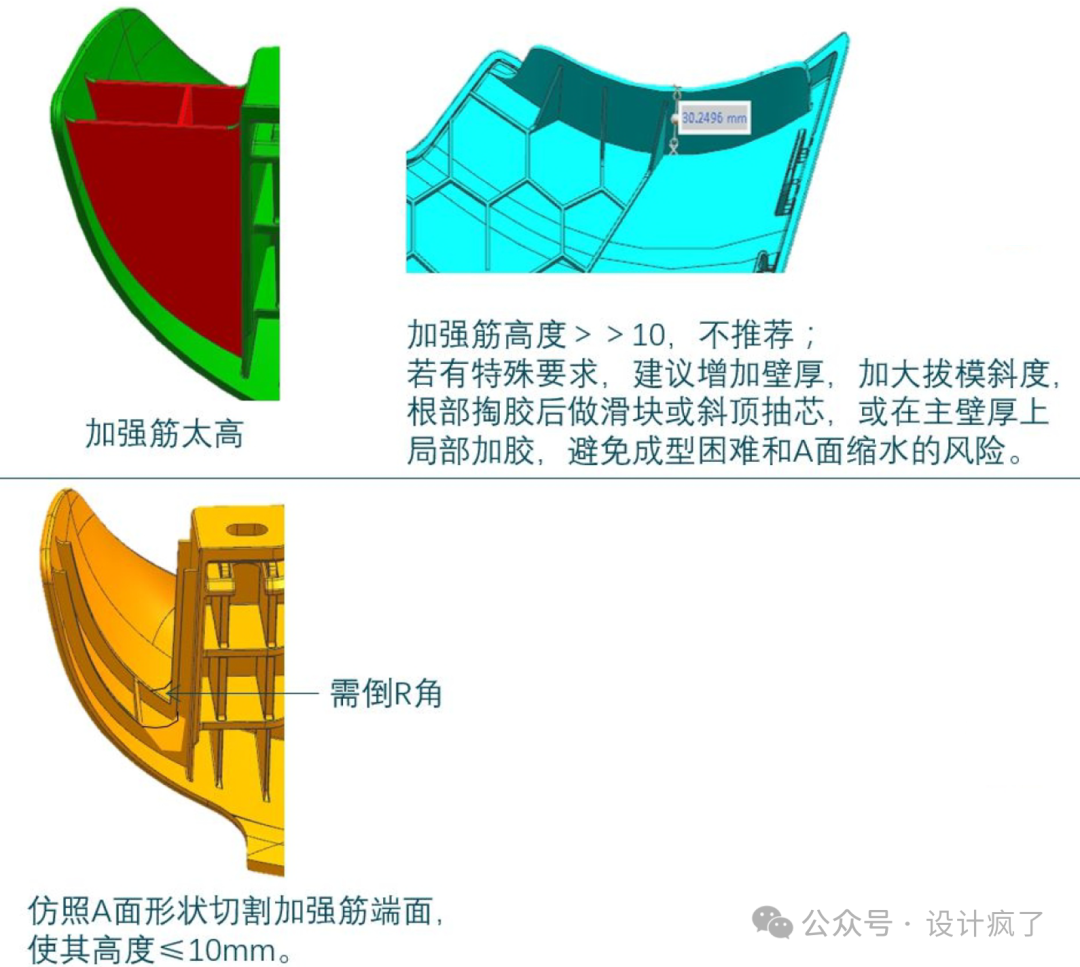

加强端面设计要求2：

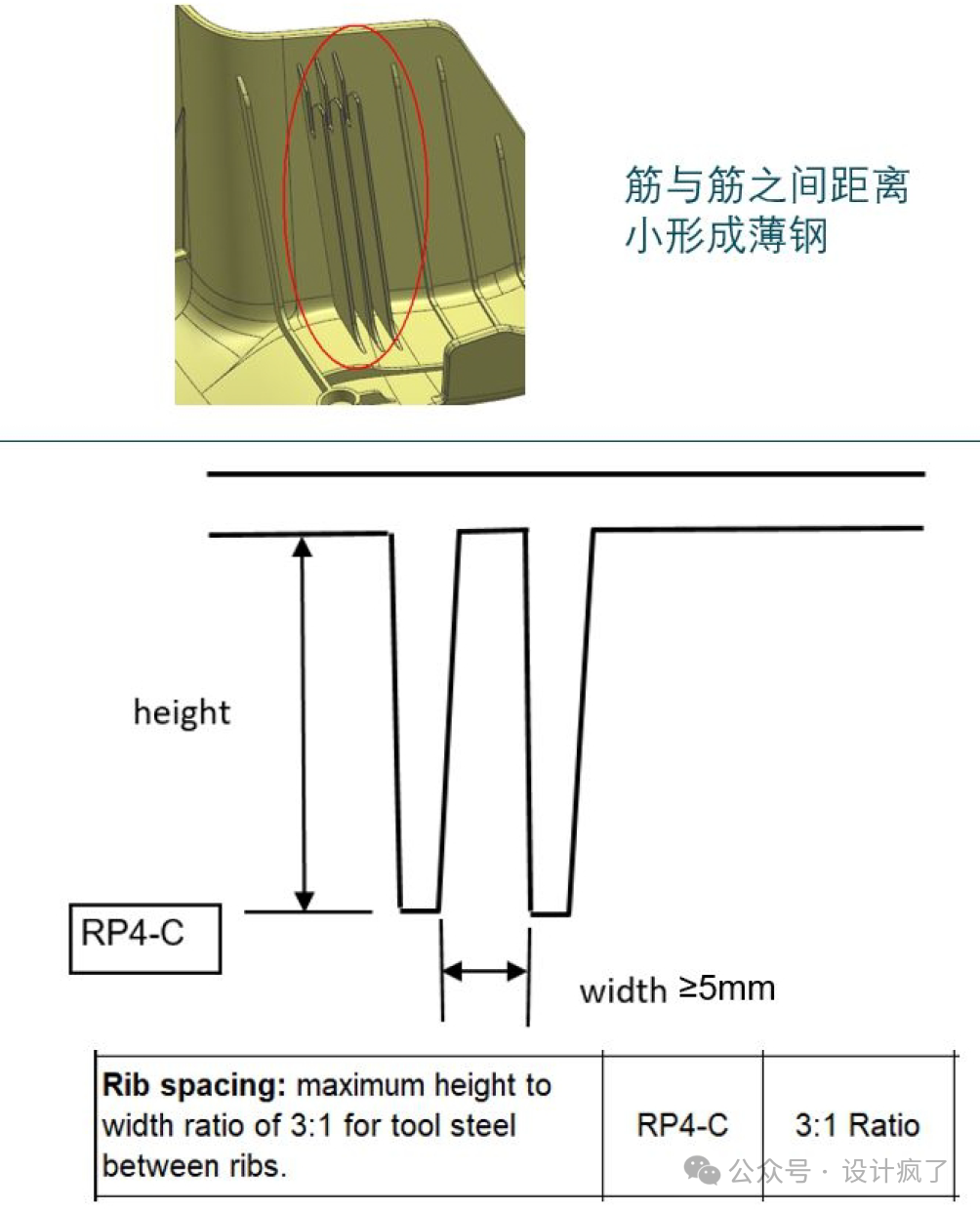

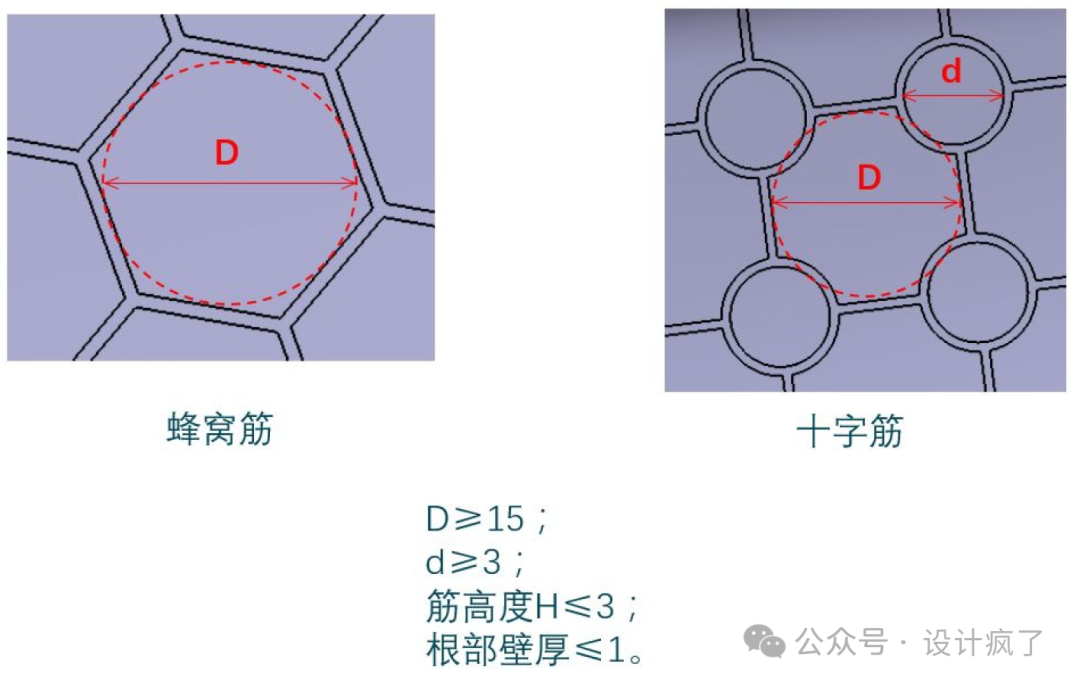

加强筋间距要求：

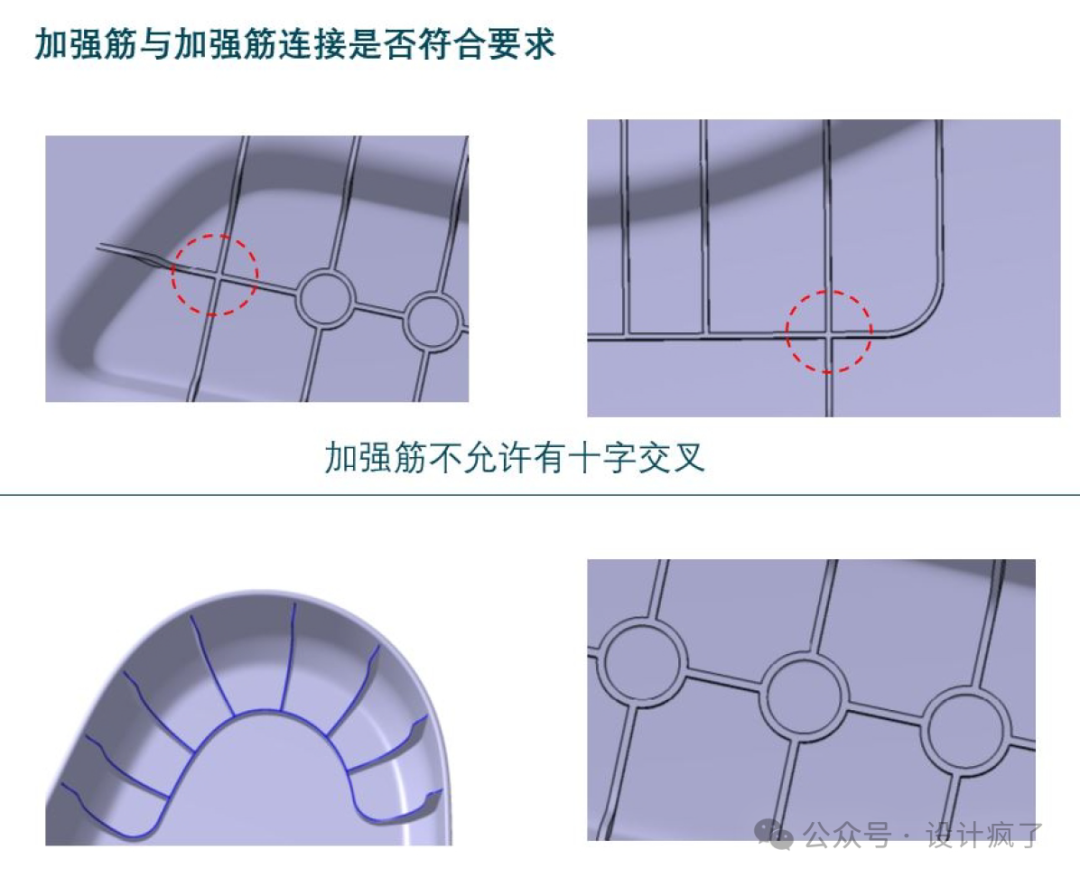

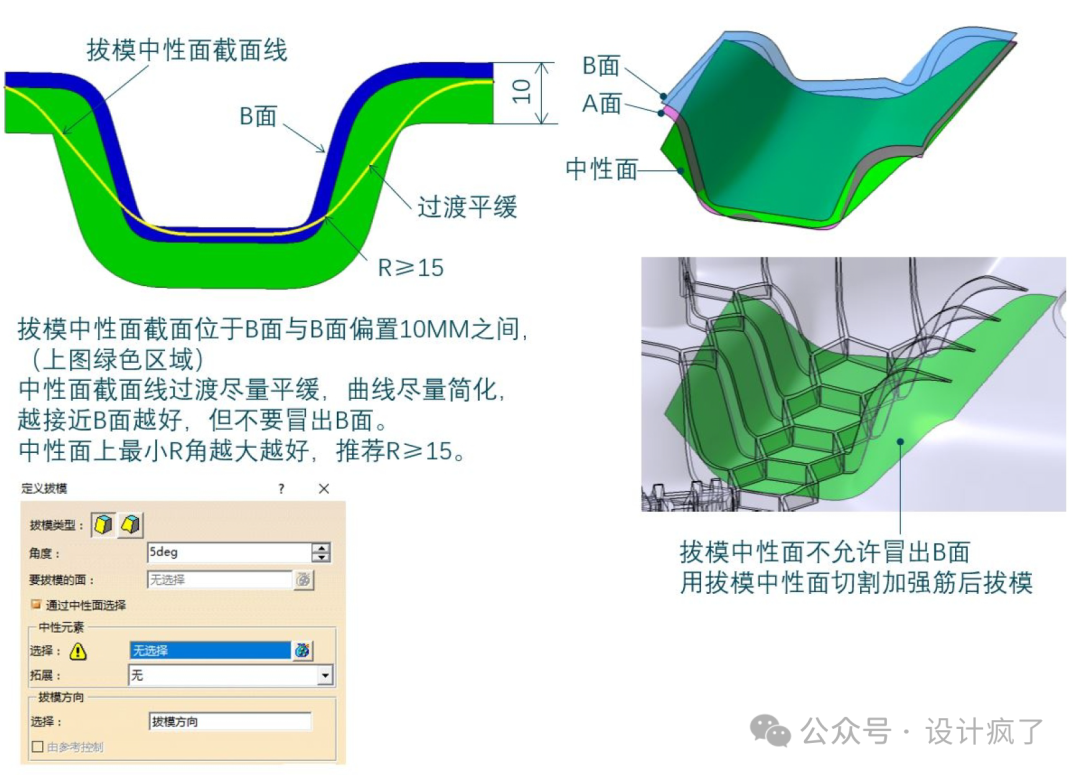

加强筋与 B面连接是否符合要求：

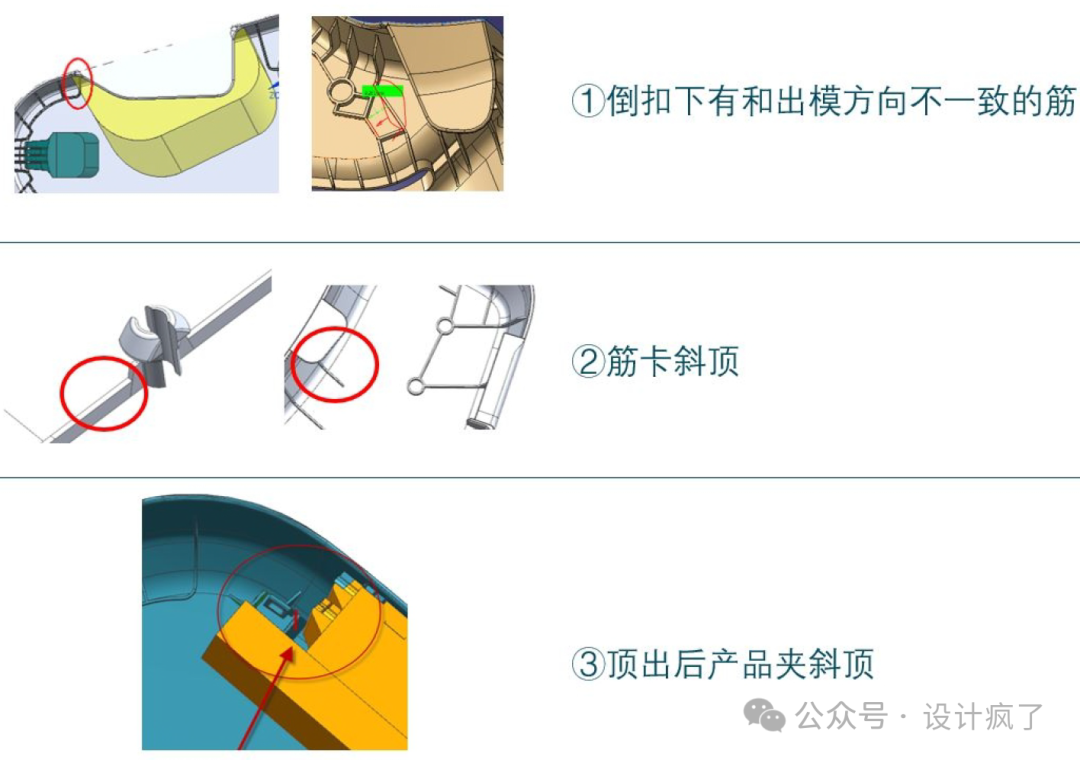

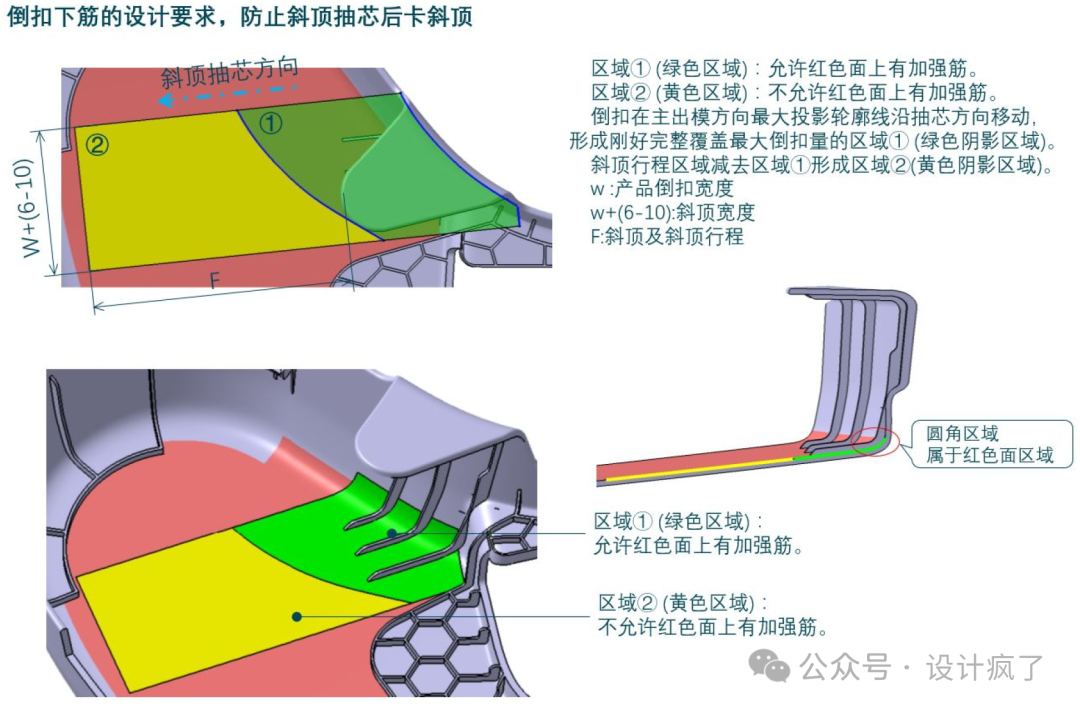

倒扣下方的的筋 倒扣处的加强筋：

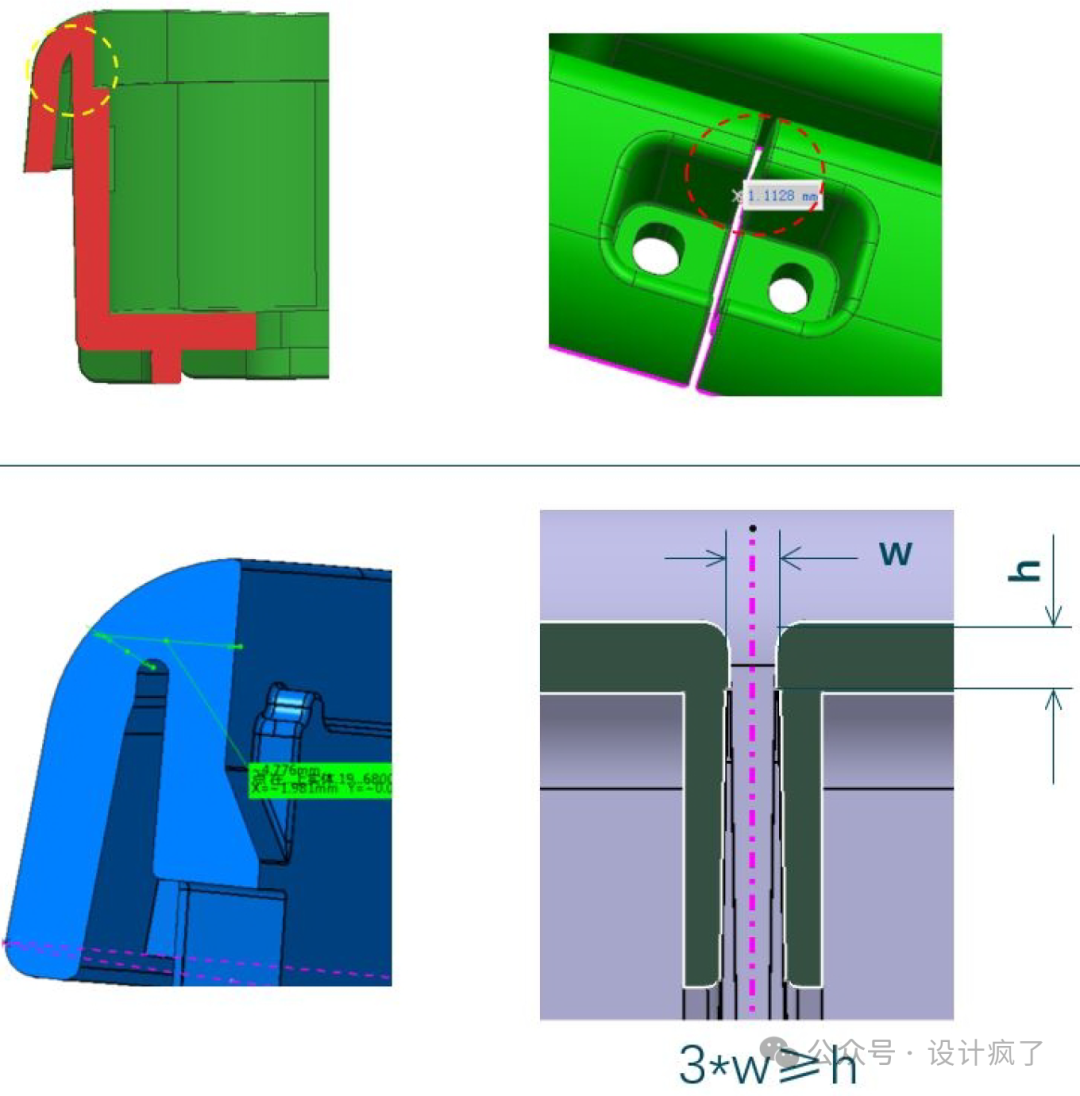

防止筋卡筋的设计要求:

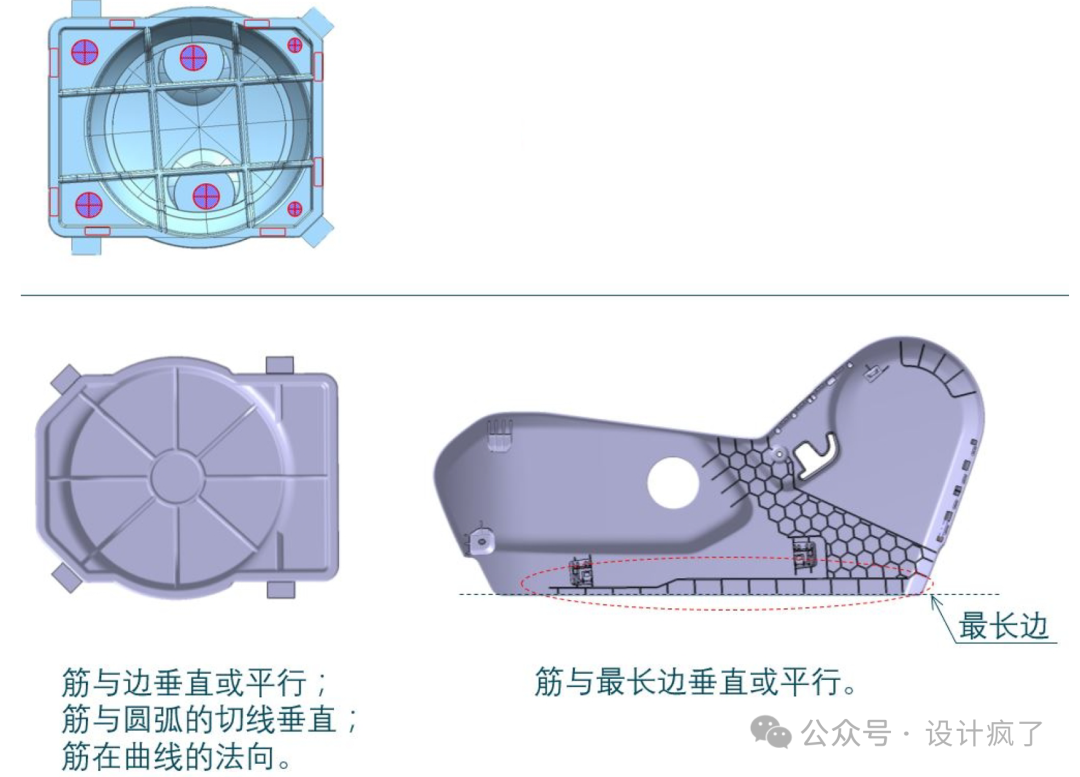

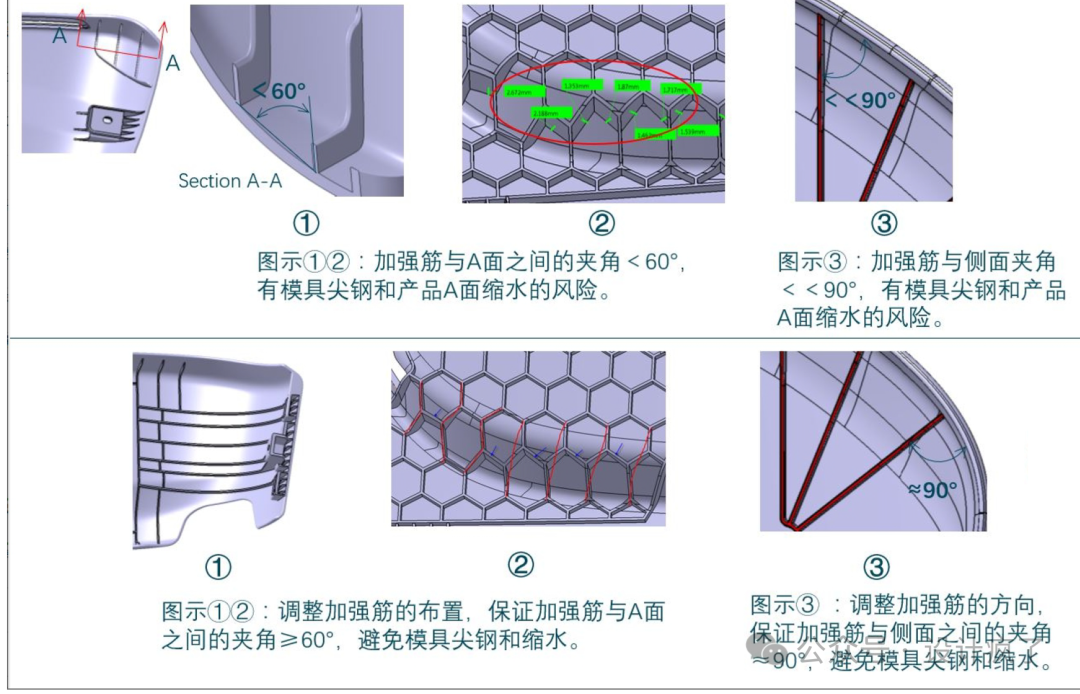

筋与外形是否平行或垂直:

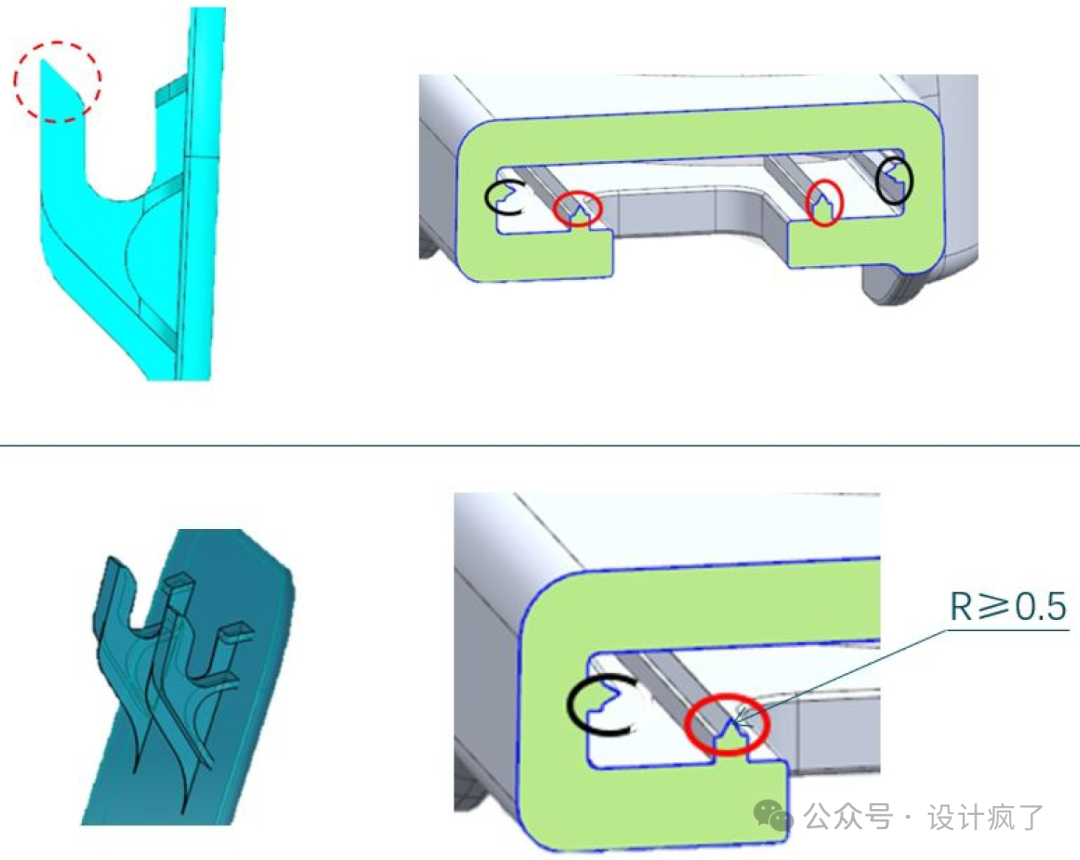

型芯型腔薄铁尖钢:

产品上是否有尖角:

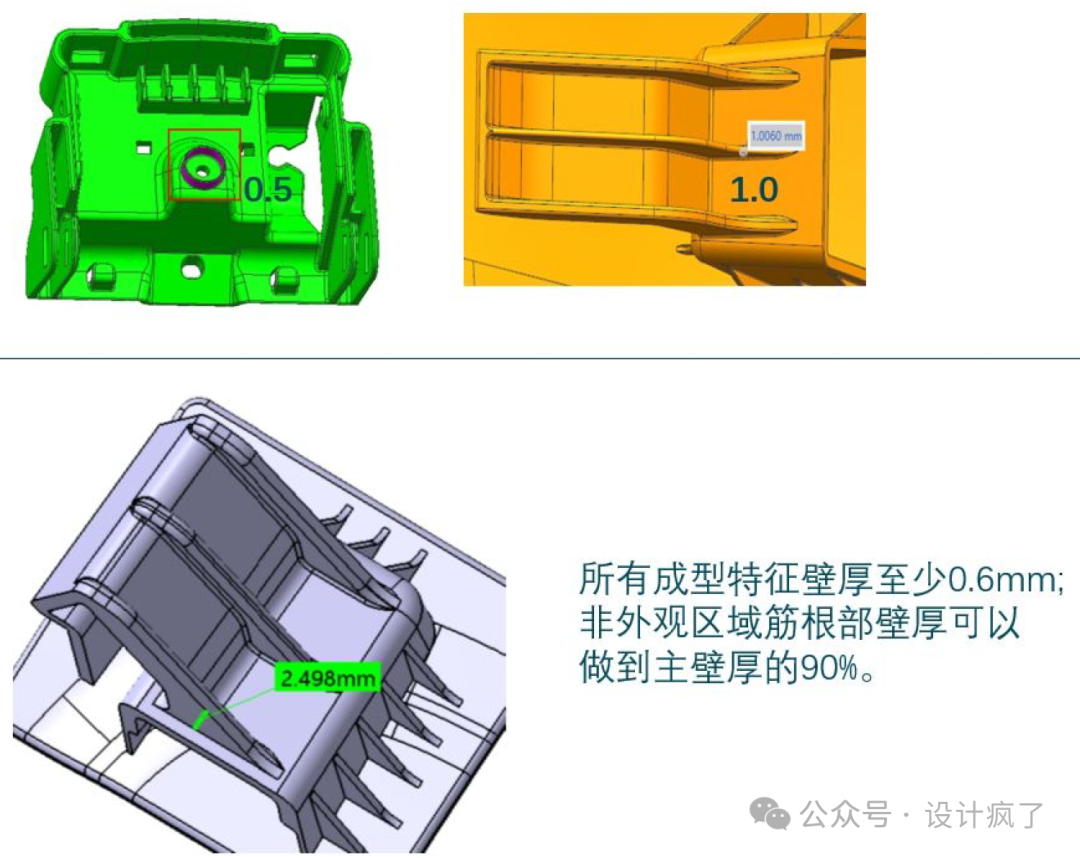

产品上是否有过薄不易成型的壁厚特征:

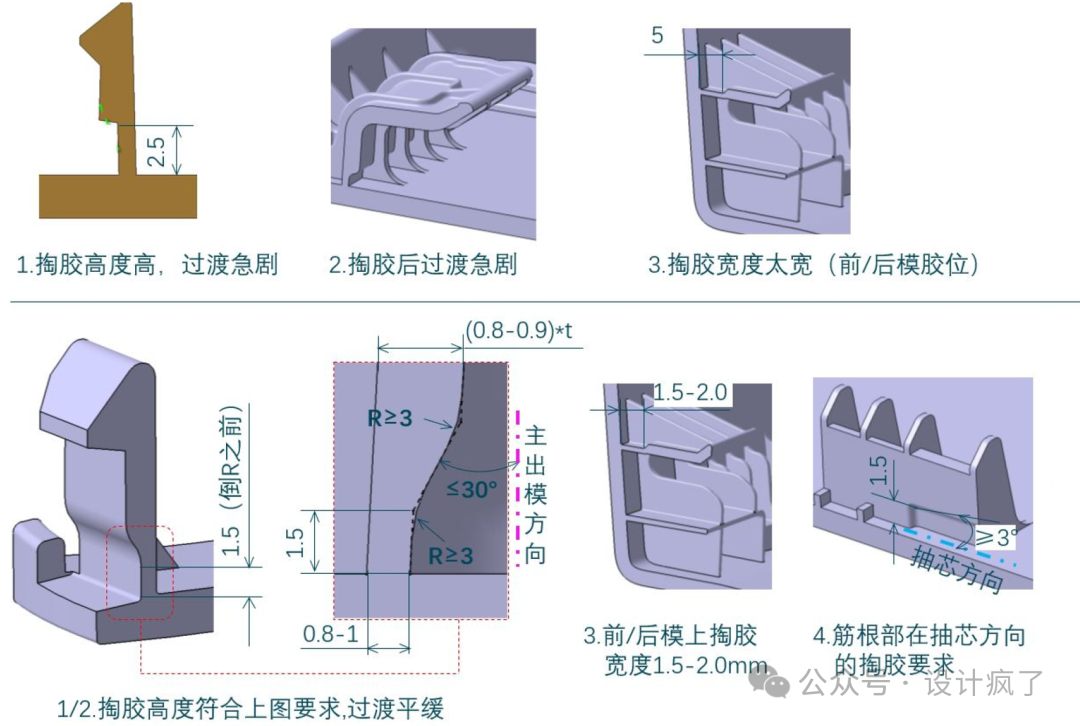

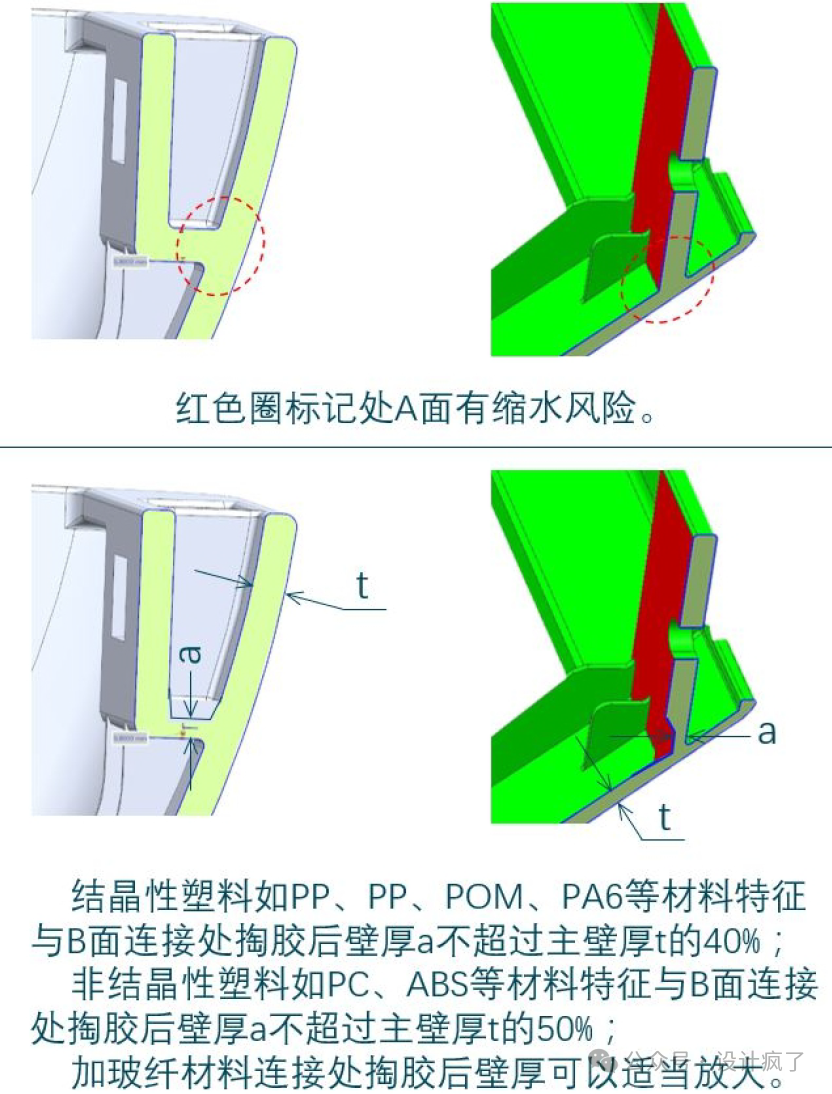

掏胶1:

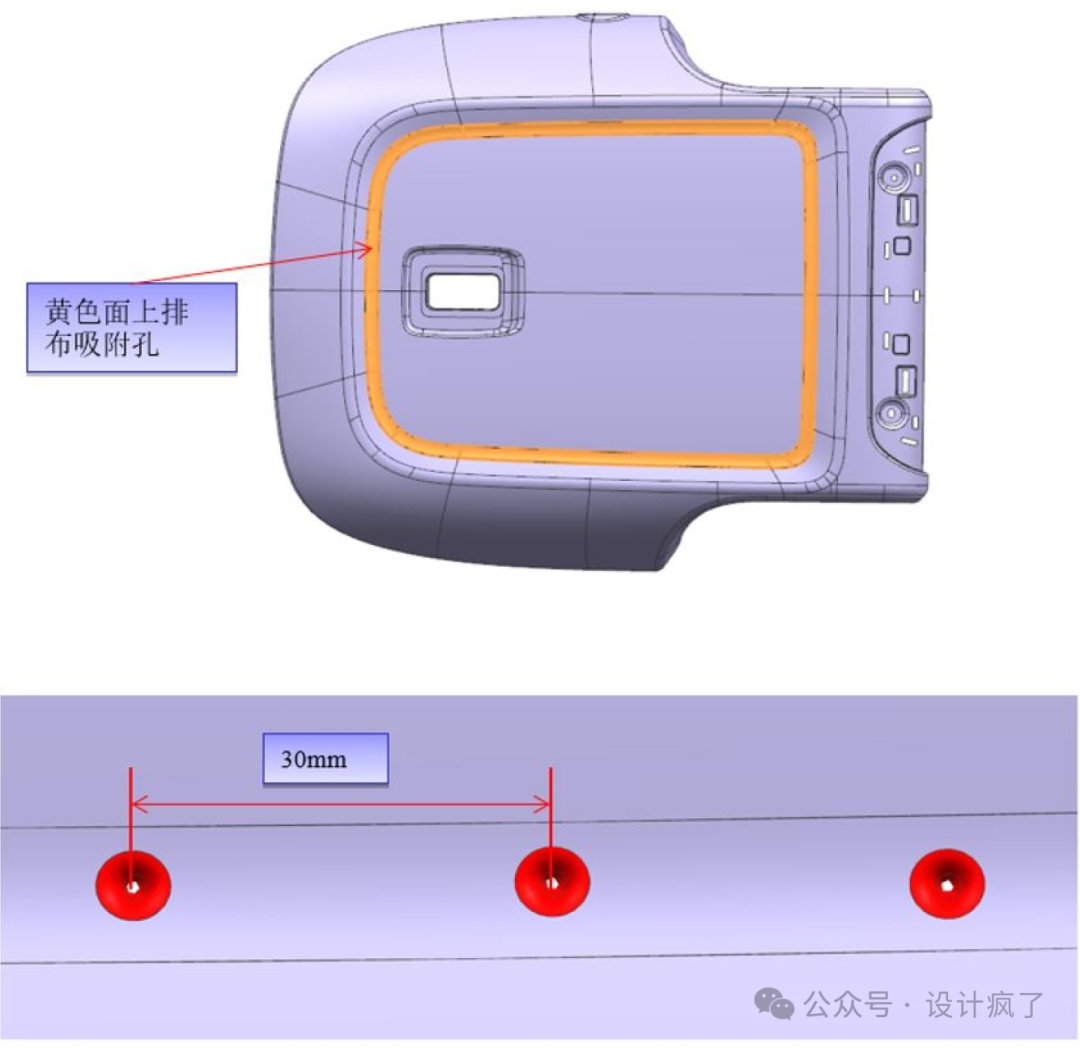

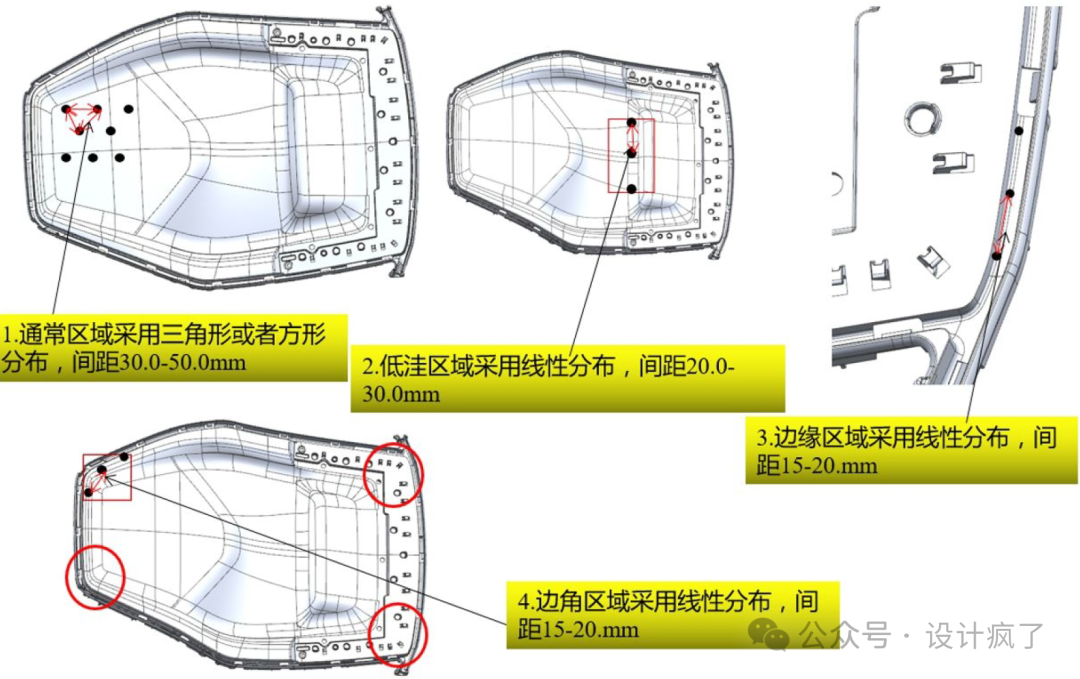

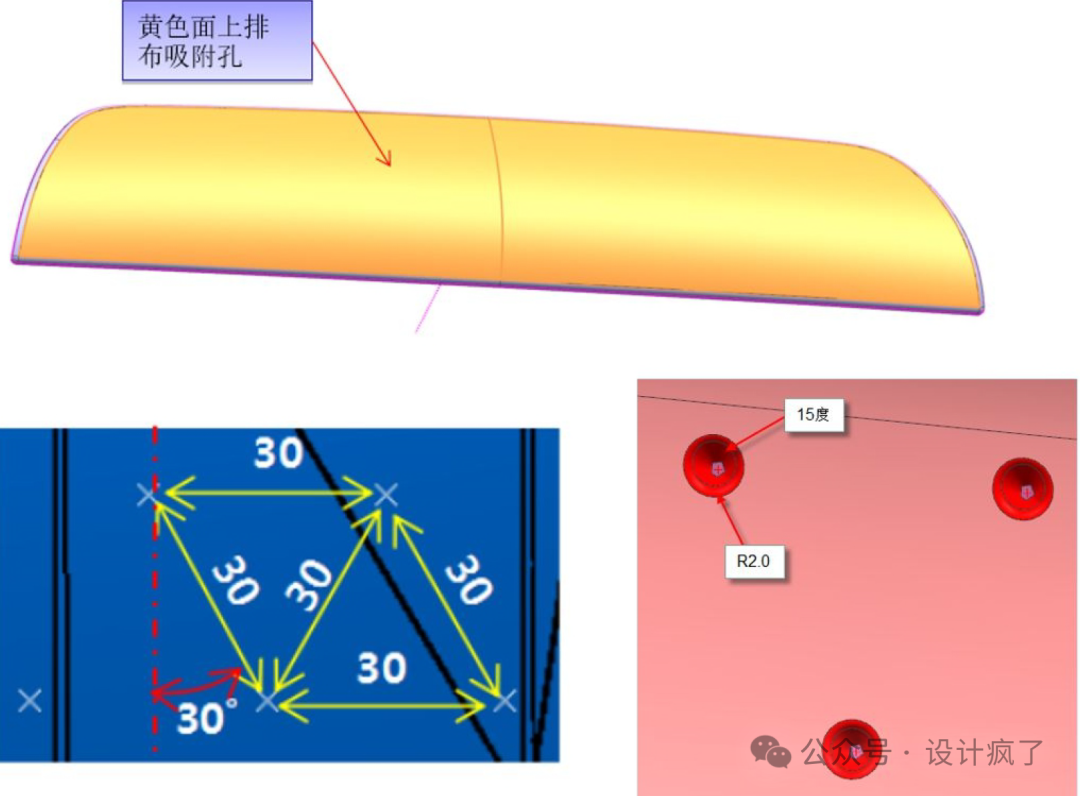

包覆孔尺寸，吸附孔尺寸1:

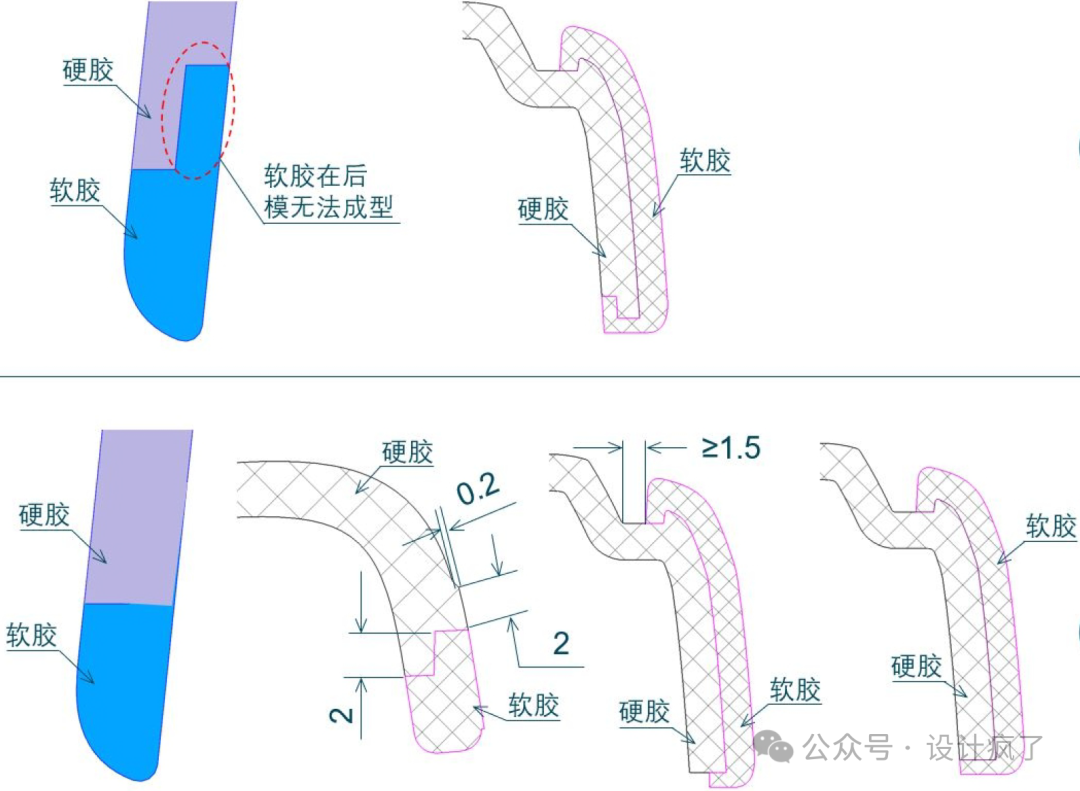

双色分界处A/B材料连接方式:
