[CATIA知识点]如何将超级副本或者用户特征发布成命令图标,以方便直接点击调用?

1天前浏览6

哈喽,小伙伴们,今天我们分享一些关于知识工程系列中的超级副本/用户特征的知识点,超级副本的英文名powercopy,简写pc,用户特征udf的定义以及实例化的方法和超级副本基本一致.

我们首先理解一下超级副本的定义:我认为其名字取的非常恰当,简单理解:一个super的copy功能.我觉的他比catia自带的宏录制更牛x,其可以将我们的作图步骤基于某一套逻辑流程记录下来(相当于把数据绘制过程封装),以后我们可以基于不同的输入直接套用这套逻辑,实现快速输出,那么这套逻辑步骤也就是所谓的超级副本(可以实现基于各种不同的输入条件,超级快速copy设计逻辑实现高效输出结果).

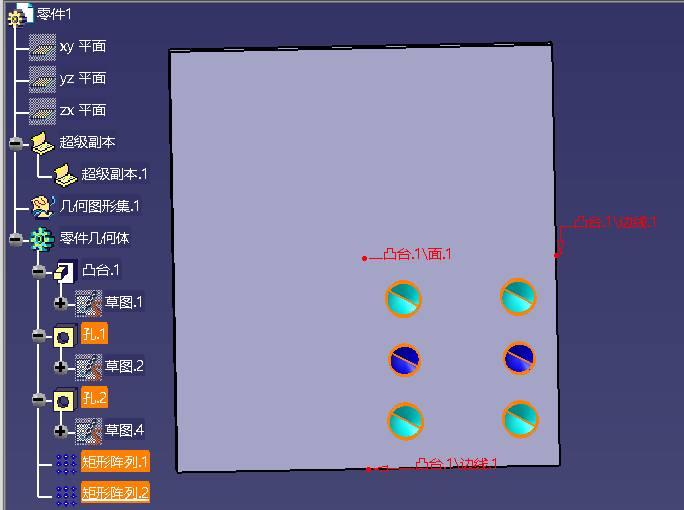

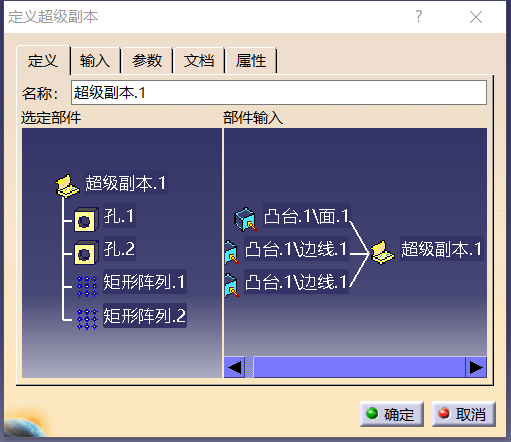

超级副本的相关参数简述(以简单的打孔模板为例):我们制作如下图一55x50简单打孔模板,绘制步骤不在赘述.此模型中的凸台.1特征是输入条件,更确切来说,是凸台.1的一个顶面和此面上的两条边线为输入条件(下图一示意).最终通过打孔和阵列命令做出的六个孔为输出结果,如下图二是超级副本的定义窗体,在这个窗体下我们可以定义输入输出特征,发布特征参数.(如果发布了孔径参数,我们就可以在实例化超级副本的时候创建不同规格的孔了)

▼ 超级副本的输入输出条件

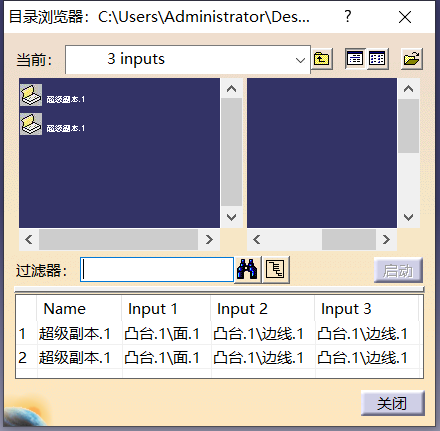

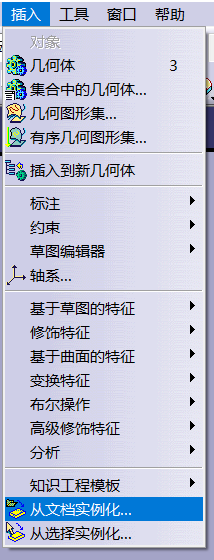

超级副本的实例化:创建了超级副本之后,下一步自然就是将超级副本拿来使用,也就是超级副本的实例化,通常实例化有三种方式:从文档直接选择超级副本进行实例化(下图一,插入下拉菜单),从本地选择超级副本所在的文件进行实例化(下图一插入下拉菜单),从目录浏览器进行实例化(下图二是点击目录浏览器,选择超级副本所在的库文件之后的实例化界面展示).

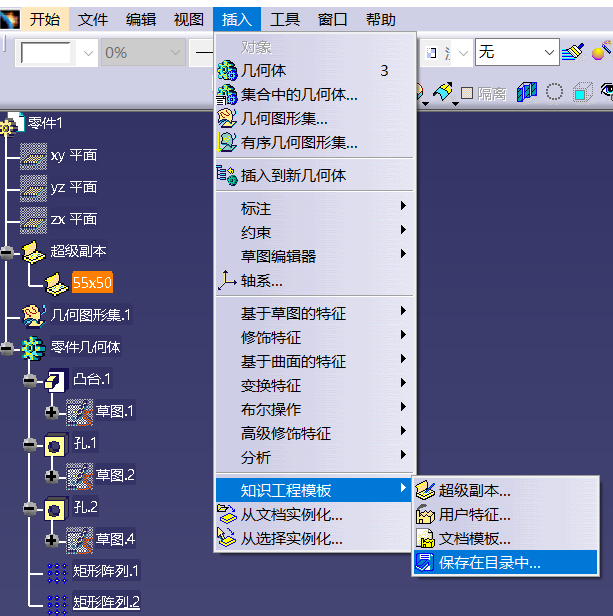

现在我们说一下今天的主题和重点:如何将入库的超级副本进行发布,并定义成命令图标存放到工具条上,以方便我们随时调用此超级副本呢?首先第一步自然是将做好的超级副本入库(按照如下图所示步骤创建一个新库或者存入到现有库中):

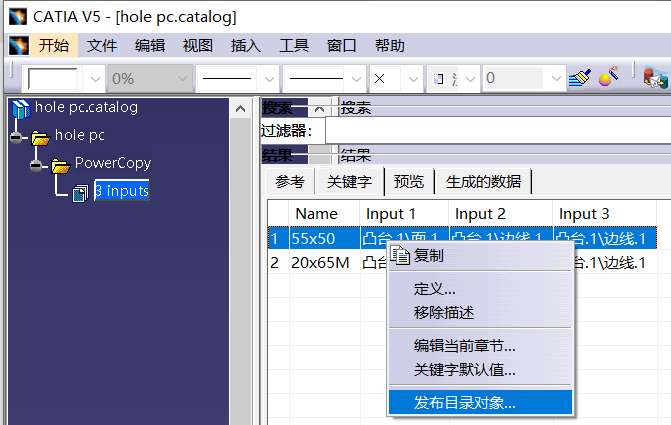

然后,如下图所示,我们需要打开超级副本所在的catalog库文件,并找到上一步入库的超级副本,将其进行发布(如下图所示,右键库中的超级副本,点击发布目录对象),并取一个合适的名字(建议直接引用原有超级副本的名字方便识别).

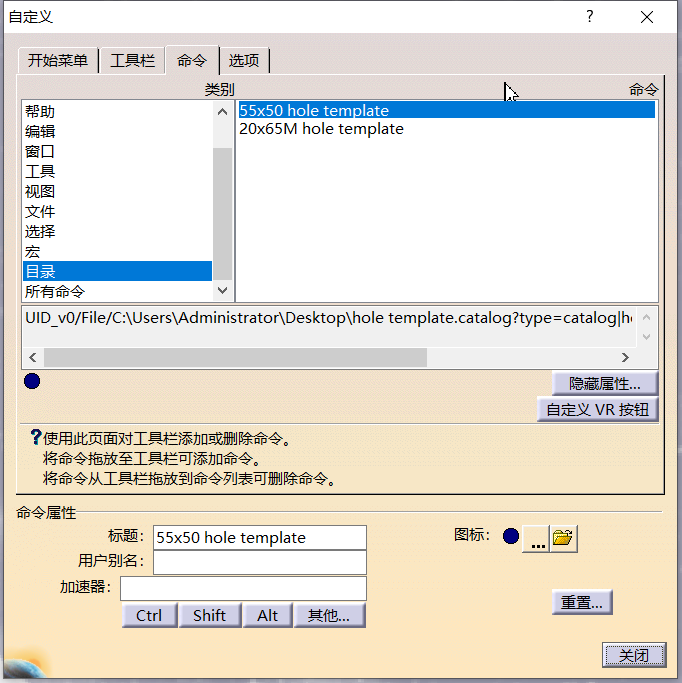

然后我们可以关闭掉catalog库文件,进入到零件设计模块,点击工具-自定义,找到命令选项卡,点击左侧列表框中的目录,右侧列表中就可以找到上一步发布的副本,55x50,20x65M,我们可以直接将这些已经发布的超级副本命令拖拽到catia绘图区的工具条上(这些发布的超级副本命令就和我们平常用到的拉伸,凹槽命令有了同等的地位).

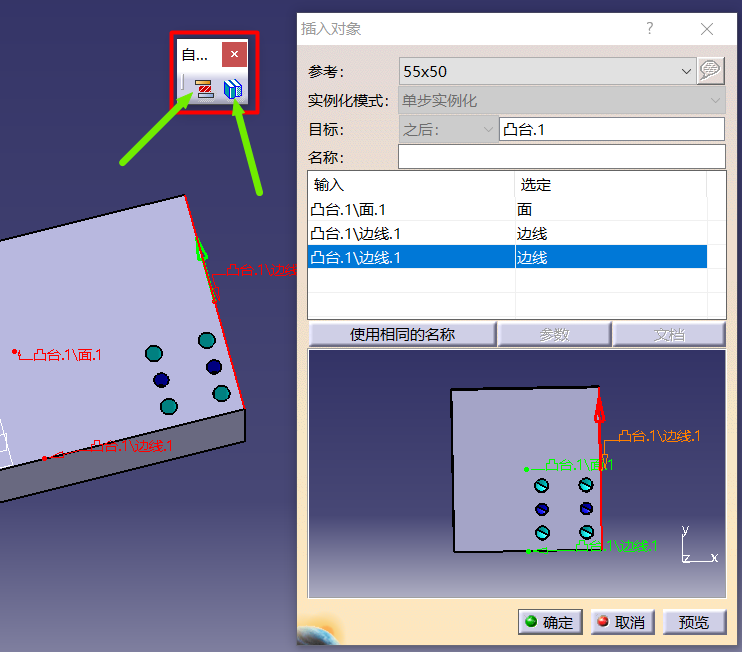

下一步就可以直接点击对应的"打孔命令"图标进行零件的打孔操作了(如下图一,可以直接很方便的点击工具条上发布的超级副本命令来快速实例化超级副本!),虽然这也是相当于从过目录库实例化超级副本,然而比通过点击目录浏览器查找对应的超级副本操作方便的多,所以对于工装夹具设计的小伙伴还是一个比较友好的命令(值得注意的是,超级副本可以记录颜色赋予信息,通过本打孔副本做实例化之后的结果直接将原有的颜色信息也copy过来,通过颜色区别孔径大小,这是工装设计固定需求).我们可以直接用超级副本将不同式样的打孔类型做成一个集合,方便实例化调用,提高数据绘制效率(如下二展示打孔副本库).
