用 RP Fiber Power 软件设计镱掺杂光纤激光器 | RP 系列

1天前浏览7

1

激光器设计系列软件

  • RP Fiber Power:计算各种特性的光纤模型,光纤放大器、光纤激光器、ASE光源、动态模拟、超短脉冲。

  • RP Resonator:谐振腔设计工具,适合设计各种类型的激光谐振腔。

  • RP ProPulse:模拟锁模激光器、光学参量振荡器和光纤设备中传播的超短脉冲。

  • RP Coating:设计各种光学多层结构功能强大的软件。

  • RP Q-switch:用于主动或被动Q开关固体激光器的计算等。

  • RP Fiber Calculator :计算具有径向对称折射率分布的光纤。


2

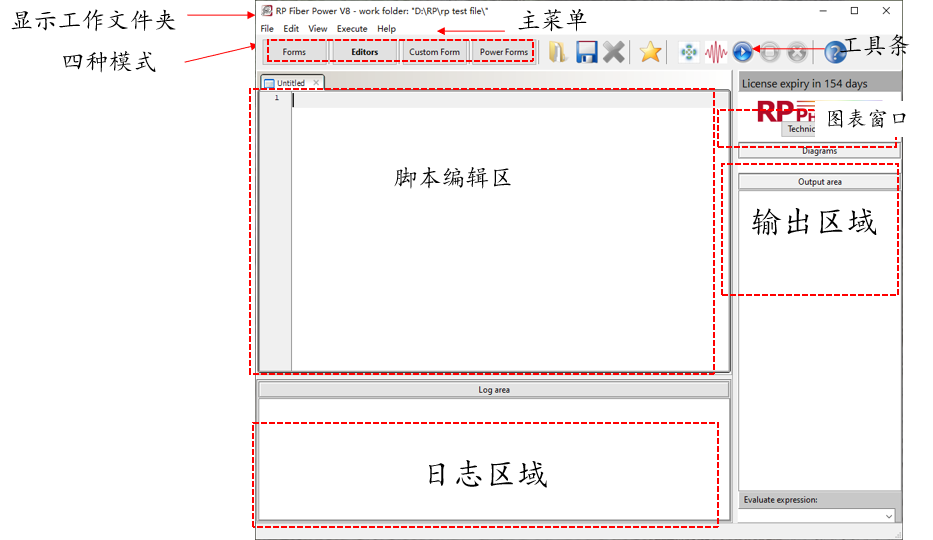

RP Fiber Power 软件界面



镱(Yb³⁺)掺杂光纤激光器的主要应用场景

  1. 工业加工

    • 金属切割、焊接、增材制造(3D 打印)

    • 高功率 1 µm 波段对铜、铝等金属吸收率适中,加工效率高、热影响区小。

  2. 激光打标 / 微加工

    • 10-100 W 级脉冲或准连续输出,用于塑料、陶瓷、电子封装打标与钻孔。

  3. 国防与遥感

    • 1 kW 级窄线宽单频光纤激光,光束质量 M²<1.2,可相干合成用于远程测距或定向能。

  4. 医疗

    • 1.06-1.08 µm 波段可用于泌尿外科、牙科软组织切割;也可倍频到 515-540 nm 用于眼科。

  5. 科研与超快光源

    • Yb 振荡器 + 光纤 CPA 系统,产生 <200 fs、>mJ 级脉冲,作为 OPCPA、自由电子激光种子。

  6. 通信与传感

    • 线宽 <1 kHz 的 Yb 单频激光器作分布式传感或频率基准;倍频后提供 515 nm 激光通信窗口。


3

示例:镱掺杂光纤激光器脚本

一、仿真结果

  1. 在给定参数下,2 m 长度即可将 0.5 W 泵浦转化为 0.31 W 信号,光-光效率 62 %,符合典型 Yb 光纤激光器效率(50-70 %)。

  2. 横向光强分布、功率演化曲线、泵浦-输出特性扫描、长度-输出扫描、径向截面图等图像。

  3. 仿真验证了 Yb 掺杂光纤在 1 µm 波段实现高增益、高功率输出的可行性,为后续高功率(>kW)放大或超快系统设计提供参考。

二、基本步骤

  1. 光纤基本参数

  2. 泵浦光参数

  3. 信号光参数

  4. 定义光纤模型

  5. 输出结果

  6. 定义光束传播参数

  7. 输出图像

基本光纤参数 >>





L_f := 2                  ; 光纤长度(单位:米)No_z_steps := 100         ; 沿光纤方向的计算步数w_core := 3.45um          ; 光纤纤芯半径(单位:微米)N_Yb := 15e24             ; 掺镱(Yb)离子浓度(单位:离子数/立方米)



泵浦光参数 >>







l_p := 940 nm             ; 泵浦光波长(单位:纳米)dir_p := forward          ; 泵浦光传输方向(正向)P_pump_in := 500 mW       ; 输入泵浦光功率(单位:毫瓦)w_p := 3.8 um             ; 泵浦光光斑半径(单位:微米)I_p(r) := exp(-2 * (r / w_p)^2)  ; 泵浦光横向强度分布(高斯分布)loss_p := 0               ; 泵浦光传输损耗(单位:dB/m,0表示无损耗)



信号光参数 >>






l_s := 1040 nm                     ; 信号光波长(单位:纳米)w_s := 4 um                         ; 信号光光斑半径(单位:微米)I_s(r) := exp(-2 * (r / w_s)^2)  ; 信号光横向强度分布(高斯分布)loss_s := 0                       ; 信号光传输损耗(单位:dB/m,0表示无损耗)R_f := 0.04                            ; 输出端反射率(4%)



定义光纤模型 >>











def_model() :=            ; 定义光纤模型的函数 begin  global allow all;      ; 允许全局变量访问    set_fiber(L_f, No_z_steps, 'Yb');  ; 设置光纤长度、步数和掺杂离子类型    add_ring(w_core, N_Yb);  ; 在纤芯区域添加掺镱离子    pump := addinputchannel(P_pump_in, l_p, 'I_p', loss_p, dir_p);  ; 添加泵浦光通道    signal_fw := addinputchannel(0, l_s, 'I_s', loss_s, forward);   ; 添加正向信号光(初始功率为0)    signal_bw := addinputchannel(0, l_s, 'I_s', loss_s, backward);  ; 添加反向信号光(初始功率为0)    set_R(signal_fw, 1, R_f);  ; 设置正向信号光在输出端(位置1)的反射率    finish_fiber();        ; 完成光纤模型定义  end;calc def_model()          ; 调用函数计算光纤模型



输出结果 >>




show "pump:   ", P_out(pump):d3:"W"      ; 显示输出泵浦光功率(单位:瓦)show "output: ", P_out(signal_fw):d3:"W"  ; 显示输出信号光功率(单位:瓦)show "G_signal:  ", sp_gain(signal_fw):d3:np:"dB"  ; 显示信号光增益(单位:dB)



光束传播参数 >>
















x_max := 20um            ; 横向x方向计算范围(单位:微米)N_x := 2^6               ; x方向网格点数(64点)y_max := 20um            ; 横向y方向计算范围(单位:微米)N_y := 2^6               ; y方向网格点数(64点)z_max := 10mm            ; 纵向传播距离(单位:毫米)dz := 10um               ; 纵向步长(单位:微米)N_z := Round(z_max / dz) ; 纵向步数(计算得出)N_s := 1                 ; 模式数量(单模)calc  begin    lambda_bp := 1040nm;  ; 光束传播模拟的波长(与信号光一致)    bp_set_grid(x_max, N_x, y_max, N_y, z_max, N_z, N_s);  ; 设置计算网格    bp_define_channel(lambda_bp);  ; 定义光束传播通道  bp_set_n('1.44+(if x^2+y^2<5e-6^2 then 0.1)');  ; 折射率分布(纤芯为1.54,包层为1.44)  bp_set_A0('exp(-((x^2+y^2)/4e-6^2))');  ; 初始光场振幅(高斯分布)    bp_set_interpol(0);   ; 禁用插值(使用离散网格)  end



横向光强分布(光纤端面)>>

















diagram 1, size_px = (500500), position = (100,100)   ; 建立第1张图:500×500像素,放在(100,100)"Transverse Intensity Profile", font = "Times New Roman", size = %12   ; 主标题"subtitle 1", size = %6   ; 副标题1"subtitle 2"              ; 副标题2(可删)x: -x_max/um, +x_max/um   ; x轴范围:-20 μm 到 +20 μm"x (um)"@x, font = "Times New Roman", size = %10      ; x轴标签y: -y_max/um, +y_max/um   ; y轴范围:-20 μm 到 +20 μm"y (um)", @y, font = "Times New Roman", size = %6       ; y轴标签csfontname = "Arial"      ; 坐标刻度字体csfontsize := 3           ; 坐标刻度字号frame                     ; 给图加框hx                        ; 画x方向网格hy                        ; 画y方向网格! I_max := bp_I_max(0)    ; 计算z=0截面的最大光强(用于归一化)! z := 0                  ; 设定当前z位置为0(光纤输入端)cp: color_I(bp_I(x*um, y*um, z) / I_max)   ; 画二维彩色图:归一化光强

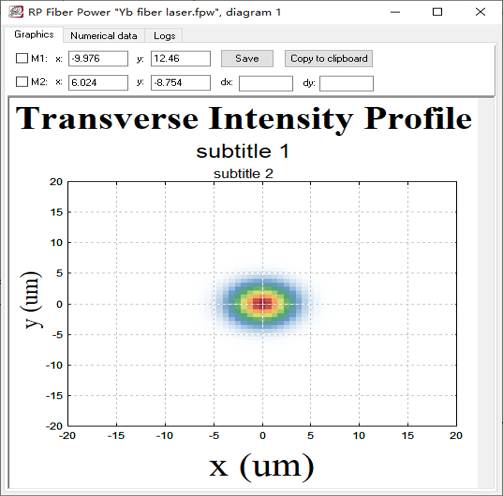

图1 光纤端面的二维光强分布彩色图


功率沿光纤长度的变化 >>





















diagram 2, size = (400, 300), position = (100,500)    ; 第2张图:400×300像素"Powers vs. Position"                                   ; 主标题x: 0, L_f                                               ; x轴:光纤长度 0 → 2 m"position in fiber (m)", @x, font = "Times New Roman", size = %10   ; x轴标签P_in_max := 0                                           ; 初始化最大输入功率P_max := P_in_maxP_max := maxr(P_max, P(pump, L_f)     ; 比较泵浦在z=L处的功率P_max := maxr(P_max, P(signal_fw, L_f))                 ; 正向信号在z=LP_max := maxr(P_max, P(signal_bw, 0))                   ; 反向信号在z=0calc if P_max = 0 then P_max := 1                       ; 防除零y: 0, 1.2 * P_max                                       ; 左侧y轴:功率 0 → 1.2×最大值y2: 0, 100                                              ; 右侧y轴:0–100(百分比)framelegpos 200, 0, font = "Times New Roman", size = %6      ; 图例位置hxhy;以下5条曲线f: P(pump, x), color = red, width = 8, "pump_fw (W)"                     ; 泵浦功率(红色实线)f: P(signal_fw, x), color = blue, width = 8, "signal_fw (W)"             ; 正向信号(蓝色实线)f: P(signal_bw, x), color = blue, style=dotdashed, width = 8, "signal_bw (W)" ; 反向信号(蓝色点划线)f: 100 * n(x, 1), yscale = 2, color = green, width = 8, style = fdashed, "excitation of level 1 (%, right scale)" ; 能级1粒子数占比(绿色虚线,右侧y轴)f: 100 * n(x, 2), yscale = 2, color = black, width = 8, style = fdashed, "excitation of level 2 (%, right scale)" ; 能级2粒子数占比(黑色虚线,右侧y轴)

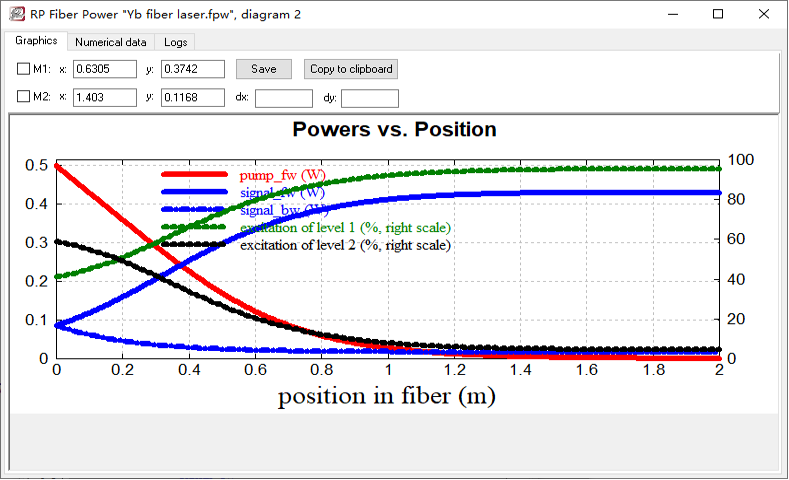

图2 各光功率(泵浦、信号)和能级反转沿光纤长度的变化


改变泵浦功率 → 输出功率扫描 >>

















diagram 3, size_px= =(500,300):                          ; 第3张图"Variation of Pump Power", font = "Times New Roman"        ; 主标题x01                                                   ; x轴:输入泵浦功率 01 W"input power (W)", @x, font = "Times New Roman", size = %10y01                                                   ; y轴:输出信号功率 01 W"output power (W)", @y, font = "Times New Roman", size = %10csfontname = "Times New Roman“csfontsize := 6framelegpos 200, 0, font = "Times New Roman", size = %6hxhy; 两条曲线:用set_P_in 把泵浦功率从 0 变到1 W,步长5点f: (set_P_in(pump, x); P_out(signal_fw)), step = 5, color = blue, width = 8, "signal_fw f: (set_P_in(pump, x); P_out(signal_bw)), step = 5, color = blue, style = dotdashed, width = 8, "signal_bw "! set_P_in(pump, P_pump_in)   ;          扫描结束后把泵浦功率恢复为原始值

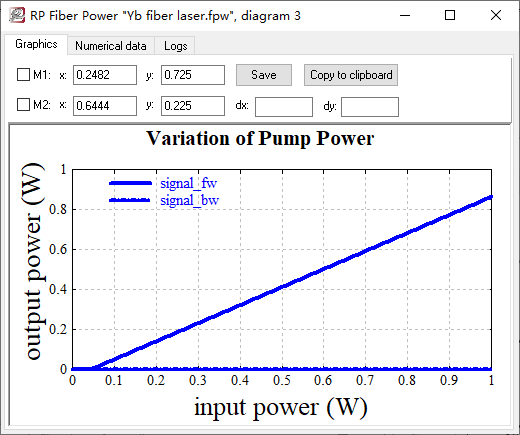

图3  输出功率随泵浦功率的变化


改变光纤长度 → 输出功率扫描 >>














diagram 4, size_px = (500, 300):                          ; 第4张图"Variation of Fiber Length", font = "Times New Roman"      ; 主标题x: 0, 10                                                  ; x轴:光纤长度 0–10 m"fiber length (m)", @x, font = "Times New Roman", size = %10y: 0, 1                                                   ; y轴:输出功率 0–1 Wcsfontname = "Times New Roman“csfontsize := 6framelegpos 200, 0, font = "Times New Roman", size = %6hxhy; 三条曲线:用set_L 把长度从0变到10 m,步长20点f: (set_L(x); P_out(pump)), step = 20, color = red, width = 8, "pump_fw"f: (set_L(x); P_out(signal_fw)), step = 20, color = blue, width = 8, "signal_fw"f: (set_L(x); P_out(signal_bw)), step = 20, color = green, style = dotdashed, width = 8, "signal_bw“! set_L(L_f)   ; 恢复原始光纤长度

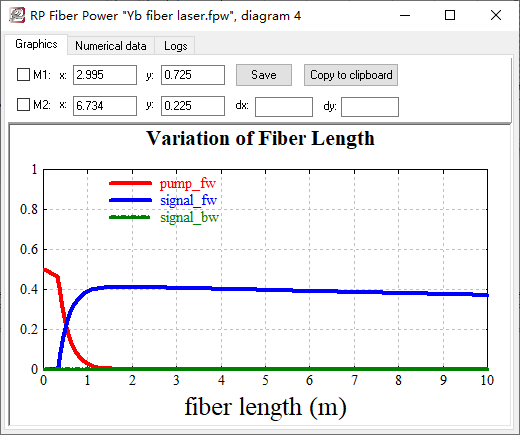

图4  输出信号/泵浦功率随光纤长度的变化


光强和掺杂分布 >>

























diagram 5, size_px = (500300):                          ; 第5张图"Transverse Profiles", font = "Times New Roman"            ; 主标题max_N := N_Yb;                                            ; 最大掺杂密度 = 15e24 cm⁻³I_max := 0                                                ; 初始化最大光强max_r := w_core;                                          ; 最大径向坐标 = 纤芯半径3.45 μmcalc                                                      ; 预扫描找最大光强   for r := 0 to max_r step 0.5e-6 do    begin        I_max := maxr(I_max, I(pump, -1, r, 0));              ; 泵浦光        I_max := maxr(I_max, I(signal_bw, -1, r, 0));         ; 反向信号光    end;x01.2 * max_r / um                                  ; x轴:径向坐标 01.2×纤芯半径"radial position (μm)", @x, font = "Times New Roman", size = %10y01.2 * I_max * cm^2                                  ; 左侧y轴:光强 (W/cm²)"intensity (W/cm^2)", @y, font = "Times New Roman", size = %10y2: 01.2 * max_N                                        ; 右侧y轴:掺杂密度"doping density", @y2, font = "Times New Roman", size = %10framelegpos 200600, font = "Times New Roman", size = %6hxhyf: N_dop(1x * um, 0), yscale = 2, color = gray, width = 8, maxconnect = 1"N_dop (right scale)"   ; 掺杂分布(灰色,右侧y轴)f: I(pump, -1x * um, 0) * cm^2, color = red, maxconnect=1, width = 8"pump_fw", init p :=3, finish p :=0   ; 泵浦光强(红色)f: I(signal_bw, -1x * um, 0) * cm^2, color = blue, maxconnect=1, width = 8"signal_bw", finish set_P_in(pump,P_pump_in)   ; 反向信号光强(蓝色)

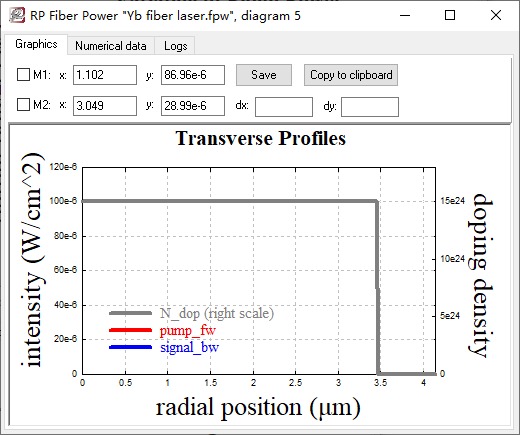

图5  光强分布和掺杂密度的径向截面图


来源:武汉墨光
