行业应用 | modeFRONTIER协助在生物医药行业的快速研发

6天前浏览19

你知道吗？

modeFRONTIER®是由意大利优化技术专家ESTECO SPA开发的通用设计支持工具。它是全球推广的世界上第一个支持多目标优化的商业软件。

2013年截止当前，全球大约365家公司和85个研究机构已使用modeFRONTIER，累计发出1,500多个License。

在IDAJ中国CAE技术大会上，我们曾多次提到modeFRONTIER 这款产品，欢迎关注这款优秀的多学科、多目标优化软件。

在生物医药研发行业，需要通过大量的试验来确定多个参数之间的最佳配置。modeFRONTIER作为一款应用于多学科和多目标的优化工具，为单目标优化和多目标优化提供了多种创新算法。面对多目标问题时，通过综合考虑互斥的目标以及用户定义的约束条件确定最佳解决方案集。这样的最佳设计方案集被称作帕累托前沿（Pareto Frontier）。通过帕累托前沿的确定，可以帮助研究人员选择多个参数之间的最优方案。

modeFRONTIER应用领域

1.药物设计

通过modeFRONTIER可以简化复杂分子系统的设计，通过优化计算可以协助优化分子对接中的流程。

2.DNA测序

通过modeFRONTIER可以基于混合测序技术来优化新的基因组装配，从而最大程度地提高基因组装配质量并最小化测序成本。

3.酶工程

modeFRONTIER可以使计算分析过程自动化和标准化，并可以针对酶靶特性优化突变体的选择。

modeFRONTIER案例说明

药物设计：配体对接的多目标鲁棒性设计优化

蛋白质配体对接是药物设计的重要技术之一，正逐渐成为选择特定分子受体配体的标准方法。任何对接技术成功的关键在于，适应性功能能够更好地表示系统内部的能量相互作用，是由于蛋白质分子的自由度极大,可能的构象数量是天文数字,因此必须使用合理的优化搜索策略。modeFRONTIER包含多种空间搜索策略的方法，能够找到搜索空间的全局极限边界，从而找到最佳的配体构成。此外，某些条件的不确定性（例如结合位点的构象运动）是影响结果质量的重要因素。通过modeFRONTIER的鲁棒性优化功能，可以协助寻找鲁棒性更好的配体。

最佳配体构成稳健性最好配体构成

DNA测序：新基因组装配中的多目标优化

近年来，DNA测序已经是一门新兴的产业，即使目前市场上有许多不同的DNA测序的技术，测序项目的运营成本始终与所产生序列的长度有关。此外，通常需要根据操作员的经验来选择确定所使用的技术或技术组合的参数值，这些因素最终都与测序项目的总成本有关。

通过modeFRONTIER可以简化DNA测序和组装过程，可以预先确定实验参数的最佳设置，并在测序质量和成本之间取得平衡。modeFRONTIER具备的多目标优化算法，可以在不同的且互斥的优化目标间，找到各个目标的最佳平衡，可保证总体上减少过程持续时间和成本。

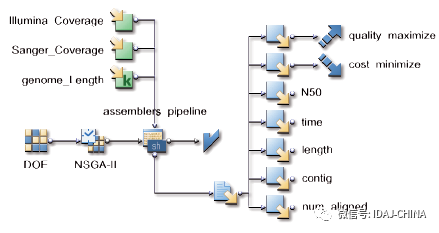

基于modeFRONTIER搭建的基于测序优化流程

酶工程：突变体的自动进化过程

酶的性质的改变可以直接通过修改其结构来实现。从计算仿真角度看，这一过程可以通过在氨基酸链中预定位置的选择性替换来完成。而要搭建虚拟突变体研究流程，针对设计，建模和评分的自动化过程至关重要。这种方法应包含不同的计算方法，例如对接，分子动力学和QSAR策略。modeFRONTIER作为一个自动化的平台，允许研究人员在灵活且通用的工作流程中构建该框架。

通过构建好的框架，可以使用modeFRONTIER的多目标优化方法，针对一种或多种甚至冲突的酶靶特性，优化其突变体的选择。

来源：艾迪捷
