原创干货|照明中的IES文件应用

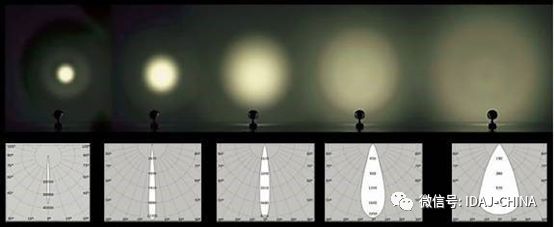

IES文件是一种电子格式的灯具（光源）配光文件，它是由北美照明工程学会IESNA（Illuminating Engineering Society of North America）制定，现为许多地区默认的存储光源空间光强分布的一种文件格式。不同的IES对应得是不同的发光光形，继而会产生不同的照明效果。IES文件在道路照明、室内照明、汽车前照灯照明等领域应用非常广泛，它避免了人们去搭建实际的照明场景去验证照明的可靠性与满意度，以数字化的形式去仿真模拟照明效果，以数字化的形式去做数据交换。
IES文件解读

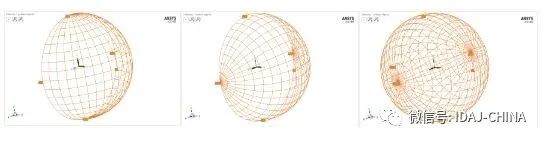

IES文件根据测量的方式不同分为A、B、C三种类型，Type A型主要用于汽车头灯，Type B型主要用于泛光灯，而Type C型则是最常用的也是应用的最广泛的类型。

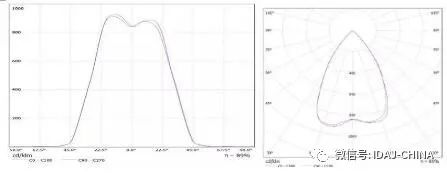

常见的表示方式有两种，直角坐标表示法和极坐标表示法

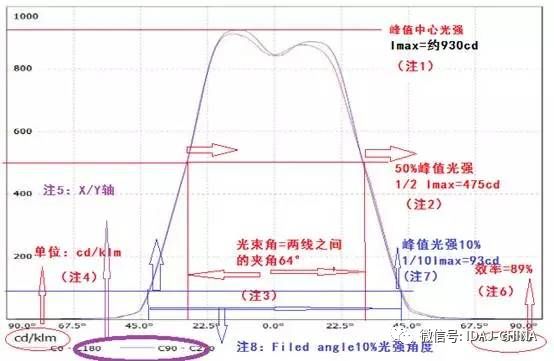

通过图像我们可以得到很多对应灯具的信息
注释1：峰值中心光强：从图里可以看出大概 Imax=930cd，峰值光强的大小决定照明的强度和照度（当然得出照度还要考虑另一重要因素：距离
注释2：50% 峰值中心光强：1/2 Imax=465cd，这里主要是为了看光束角角度
注释3：光束角：也就是等于 50% 峰值光强下的夹角全角（不是半角啊）左右相加=64°，光束角的大小决定光斑的大小，跟效果息息相关。
注释4：左下角的单位 cd/klm 表示以上数据是基于 1000lm 下的数据，也就是说如果你灯具是 5000lm 输出，峰值光强=930*5000=46500cd。（cd/klm体现的是光学设计和灯具设计的实力）。
注释5：C0-C180 表示 X 轴面，C90-C270 表示 Y 轴面（在非对称光束角会明显看出）。
注释6：效率：一般表示为灯具或者光学器件的效率，越高越好。（效率体现了对光的利用系数，是最重要的实力体现）。
注释7：10% 峰值光强：1/10 Imax=93cd，主要是方便看注 8 的 filed angle 角度。
注释8：视觉光束角（Filed Angle）：等于 10% 峰值光强之间的夹角全角，此图约 90°。

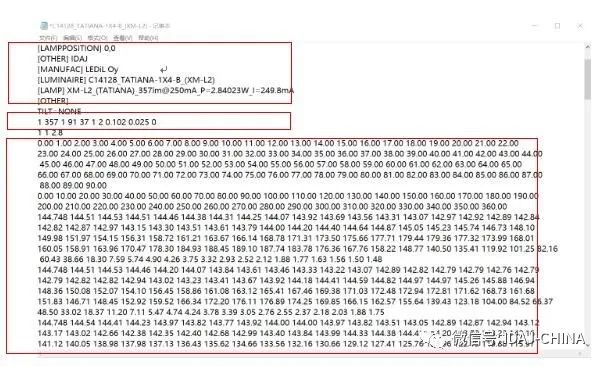

IES文件可以用记事本的方式打开，打开后我们能看见一些基础信息。
第一部分为说明区，记录的是该文件的测试标准、测试日期、灯具型号、说明、光源等信息，起到注释作用，对计算无影响。
第二部分是索引区域，数据依次表明光源数量、光通量、乘数系数、垂直方向测试点数量、水平方向测试点数量、Type类型（1：C、2：B、3：A）、灯具尺寸单位（1：英寸、2：公尺）、灯具尺寸（依次为长宽高）。
第三部分为测量的数据。
SPEOS与IES
SPEOS既支持.ies格式的文件输出也支持.ies格式文件的输入。

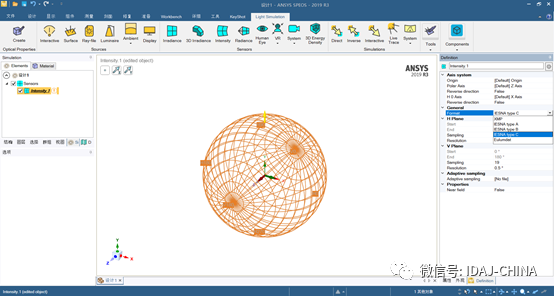

SPEOS软件默认的输出文件格式是.xmp格式文件，但软件同时也支持.ies格式的文件输出。选择intensity探测器-Format，下拉菜单中会有三个IESNA type A、IESNA type B、IESNA type C 三种类型的IES文件选项

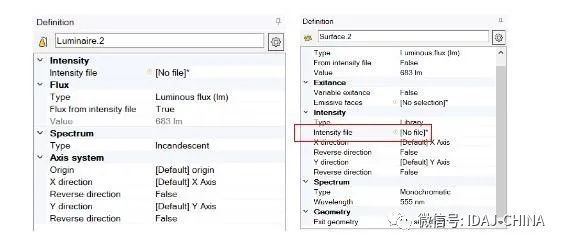

SPEOS软件支持.ies格式的光源导入来定义光源。建立面光源的时候我们可以导入一个ies文件来定义发光光形状或者直接建立一个灯具光源。值得注意的是因为IES文件不包涵光谱信息所以我们需要再导入一个光谱来定义光源的颜色。

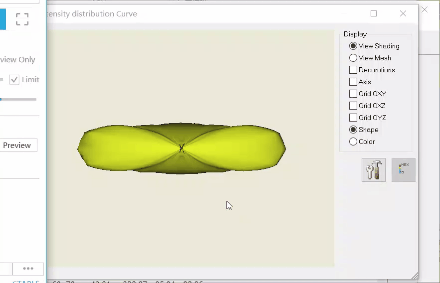

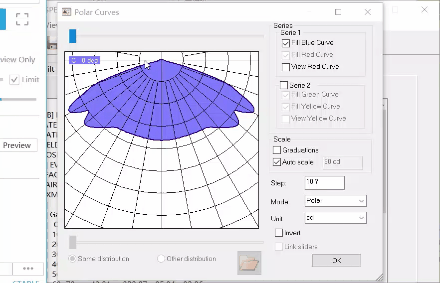

SPEOS还有一个专门的IES文件查看器，通过查看器你不仅可以查看到2D的光强分布曲线还能看到3D情况下的光强空间分布。
甚至你还能通过查看器计算灯具在空间内产生的眩光（UGR）.
SPEOS软件给IES的查看方式和修改方式带来了很大的提升。但因为IES文件自身的属性，它还是有很多的缺点，下篇我们讲讲解SPEOS软件默认的XMP文件，看它是如何弥补这些缺点的。
