JMAG功能教程 | JMAG-Designer中创建JMAG-RT模型数据文件的功能
在电动汽车驱动电机的设计中，不仅需要评估电机的性能，还需要评估整个系统的性能。在JMAG中，电路仿真器可用于从效率图研究导出的JMAG-RT模型数据文件（RTT文件）。
本文档将向您展示如何将在JMAG中获得的效率图/损耗图导出为JMAG-RT模型的数据文件，并在JMAG RT Viewer中检查绘图。
关键词：效率图、JMAG-RT、 JMAG-RT Viewer、响应表、JMAG-RT模型数据文件、导出
功能描述
[Export RTT File from Response Table]将在JMAG中计算的效率图导出为可在电路仿真器中使用的JMAG-RT模型数据文件。通过根据效率图响应表中的数据设置电路仿真器的参数，可以轻松导出JMAG-RT模型数据文件。如图1-1所示。
请注意，使用此功能需要JMAG-RT许可证。

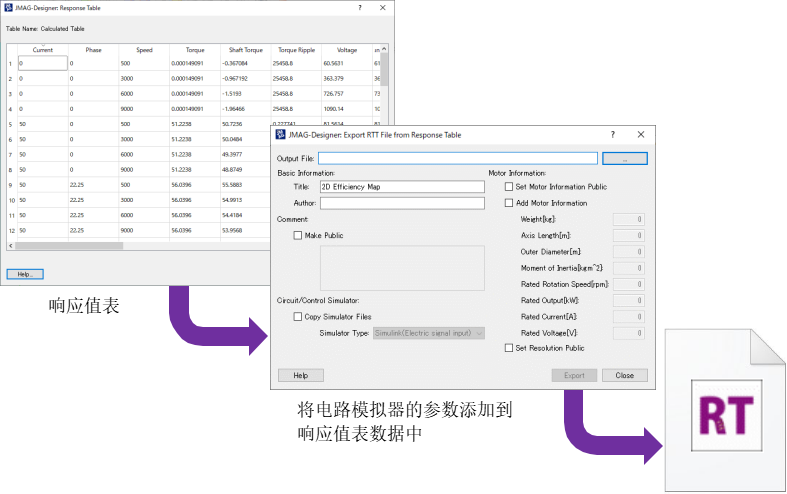

图1-1 创建JMAG-RT模型数据文件的流程图
执行程序
在本文中，首先在JMAG Designer中计算的效率图数据被导出为RTT文件。接下来，说明使用JMAG RT Viewer确认Ld图、Lq图和扭矩图的绘图过程。图2-1所示为使用的模型。

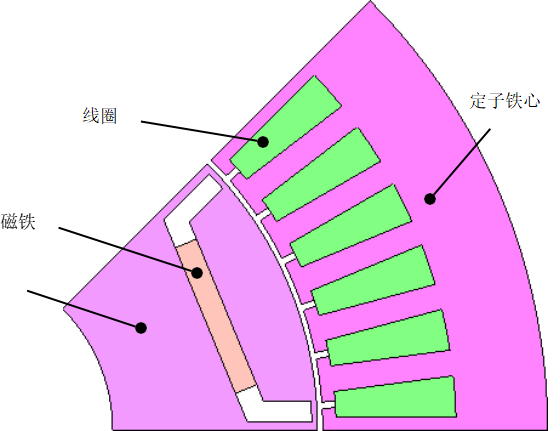

图2-1 拟使用的2D电机模型
使用本文件操作流程的前提条件如下：
必须创建效率图分析研究。
使用的数据必须是通过运行计算获得的结果。
从JMAG Designer导出RTT文件需要JMAG-RT许可证，使用JMAG RT Viewer需要JMAG-RT-Viewer许可证。
有关许可证的详细信息，请参阅下面的帮助：
Home > Licenses > JMAG License > JMAG Licenses
有关JMAG-RT查看器许可证的详细信息，请参阅下面的JMAG-RT网站：https://www.jmag-international.com/products/rt-viewer/
2.1
启动JMAG-Designer
启动JMAG-Designer。
2.2
加载模型
在JMAG-Designer中打开项目文件A。
1.从JMAG Designer菜单栏的[File]下选择[Open]。此时会出现[Open File]对话框。
2.指定项目文件A（*.jproj）。
此文档已包含一组结果文件。
3.单击 [Open]。
将打开项目文件A
2.3
导出RTT文件
将从效率Map窗口获得的效率导出到RTT文件。
1.右键点击 [Project Manager] 树中 [Study] > [Results] > [Efficiency Map] > [Response Table]下的 [Calculated Table]。
图2-3-1 树视图显示
2.从上下文菜单中选择 [Show]。
出现[Response Table]对话框。

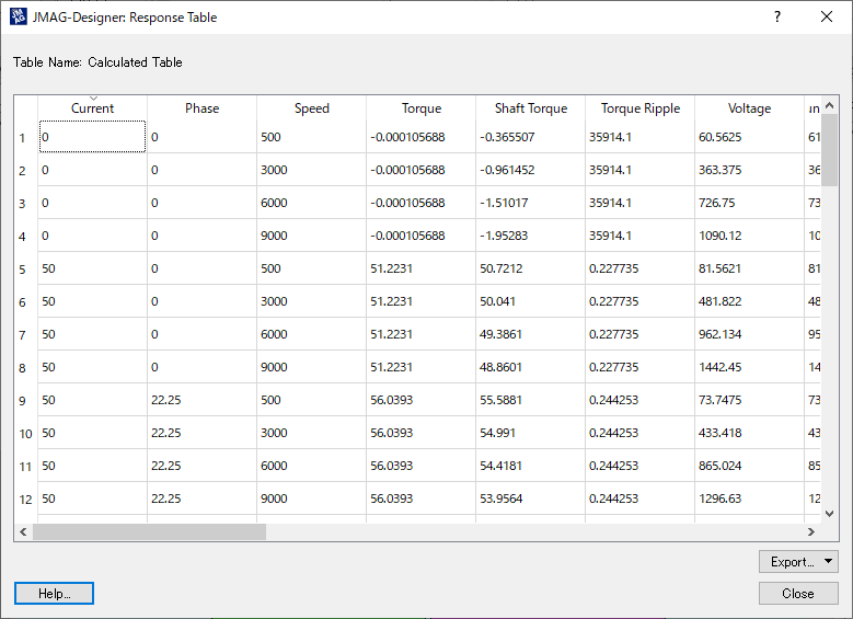

图2-3-2响应表
3.单击 [Response Table]对话框底部 [Export]下拉箭头▼ 。
图2-3-3 RTT文件导出菜单
4.选择 [Export RTT File]。
出现[Export RTT File from Response Table]对话框。
5.点击[Export File]旁边的 [...]按钮。
此时会出现 [Output File Path] 对话框。

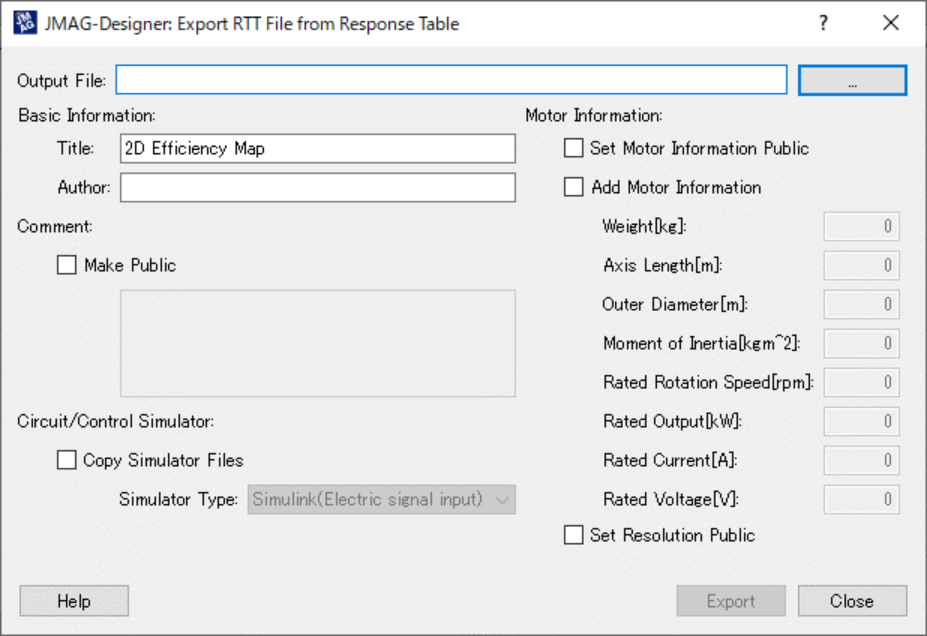

图2-3-4
[Export RTT File from Response Table]
对话框
6.指定名称并保存。
此处将使用文件“JFT141CreateRTEmapFunction”。
7.单击[Save]。
[Output File Path]对话框关闭，RTT文件位置路径出现在[Export RTT File from Response Table]对话框的[Output File]文本框中。
8.设置参数。
在本文档的后续过程中，仅使用RT Viewer检查效率图。因此，将不需要设置其他复选框和值，并且将使用默认设置导出文件。
如果要运行MATLAB/Simulink等电路控制仿真器或导出电机数据和分辨率，请确保选中相应的复选框。

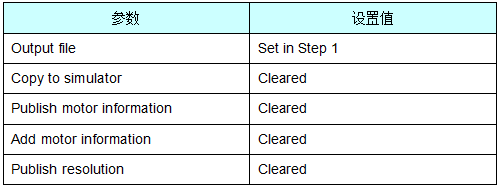

表2-3-1
[Export RTT File from Response Table]
对话框设置值
9.单击[Export]。
[Export RTT File from Response Table]对话框关闭。
2.4
显示JMAG RT Viewer
在 JMAG RT Viewer 中显示程序 2.3 中导出的 RTT 文件。
1.启动JMAG-RT Viewer，然后将步骤2.3中创建的RTT文件拖放到JMAG-RT Viewer。
显示 RTT 文件中的数据。
2. 从 JMAG-RT Viewer菜单栏中选择 [Table Value] > [Inductance] 下的 [Iam-β-Ld]。
出现 [Map]对话框。确认获得的 Ld 图。

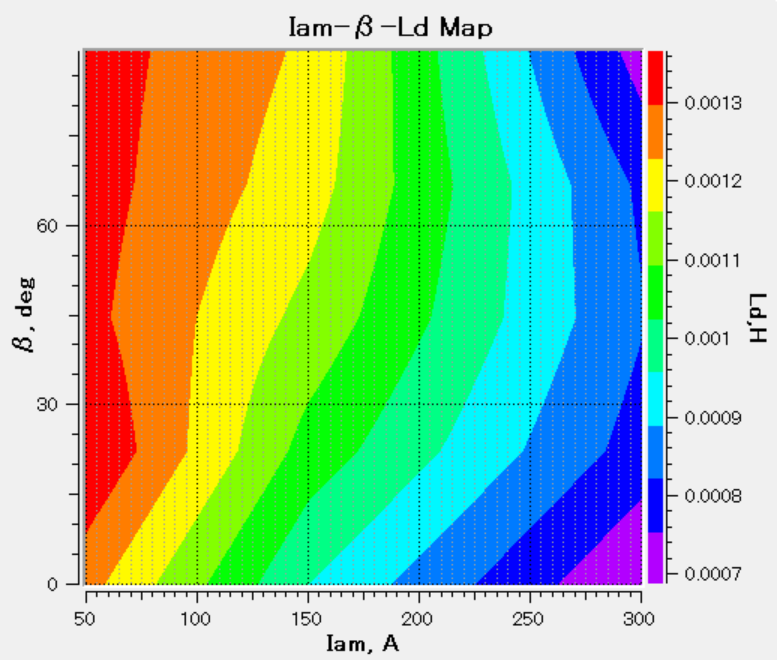

图2-4-1 Ld Map显示
3. 从 JMAG-RT Viewer菜单栏中选择 [Table Value] > [Inductance] 下的 [Iam-β-Lq]。
出现 [Map]对话框。确认获得的 Lq 图。

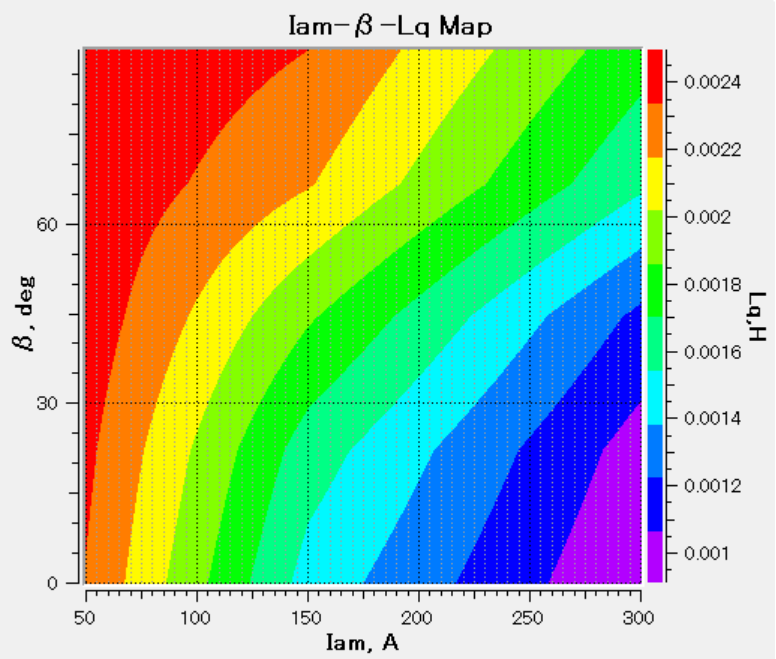

图2-4-2 Lq Map显示
4. 从 JMAG-RT Viewer菜单栏中选择 [Table Value] > [Torque] 下的 [Iam-β-Torque]。
出现 [Map]对话框。确认获得的扭矩图。

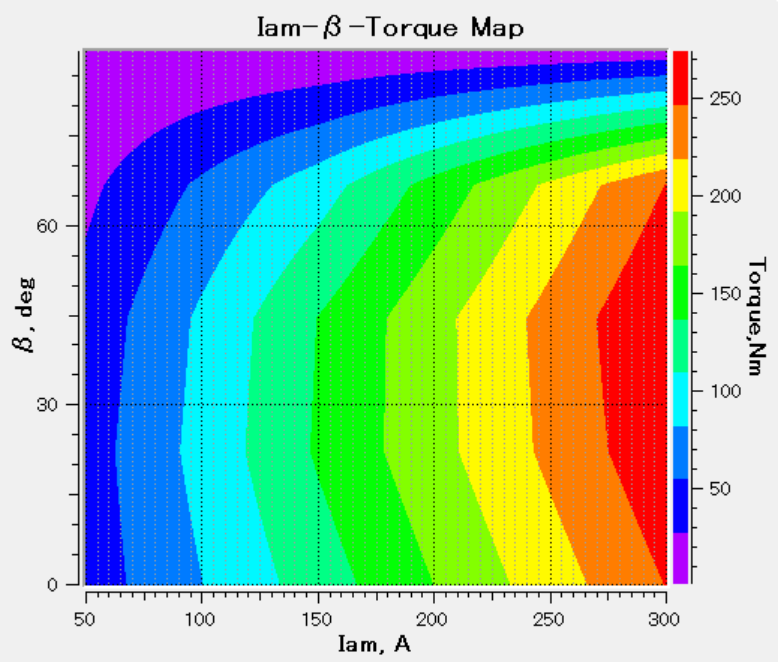

图2-4-3扭矩Map显示
