JMAG功能教程 | 如何在指定层上排列并联电路中的绕组
高性能电机设计需要更复杂的绕组形状和设置，例如高输出密度、低噪声和确保冗余。
在JMAG中，用户可以使用绕组编辑器设置线圈之间的串联并联和在槽中的位置。本文档说明了如何设置线圈串联并联和切换槽位置的步骤。
关键词：串联、并联、串联组、线圈、绕组、绕组编辑器
功能描述
用户可以在[winding Editor]中确定绕组中的层数和节距以及线圈之间的串并联。
在由缠绕线圈的槽数和线圈层数组成的[Winding Table]中，可以设置每个线圈通过的槽和层。
此外，可以为[Winding Table]中的每个线圈设置[Serial Group]，通过将线圈指定到同一组，线圈能够识别它们是串联的。
执行流程
在本文档中，通过在“电机模型线圈设置”中切换串行组，可以更改线圈通过的层。首先，检查换位前的结果，然后检查换位后的结果。

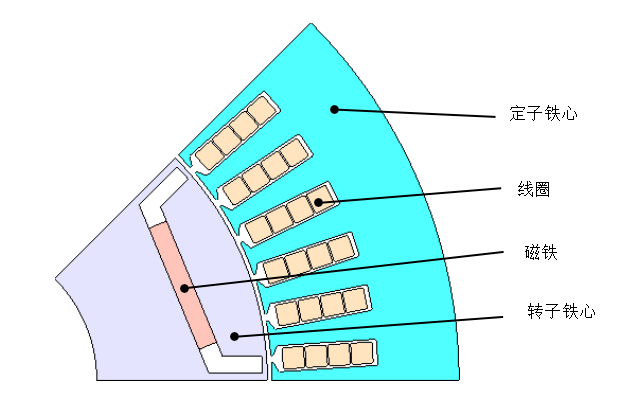

图2-1电机模型（2D分析）

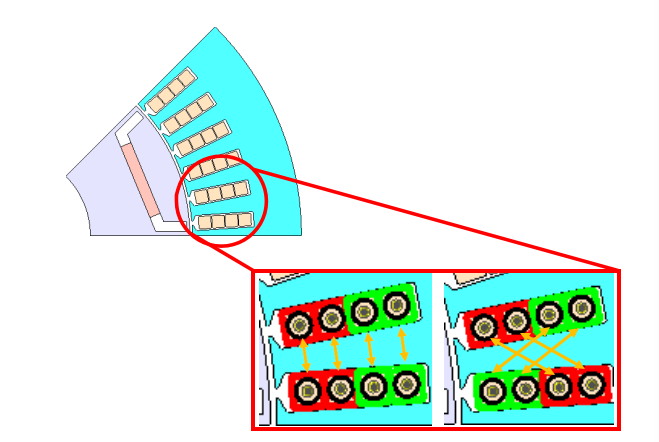

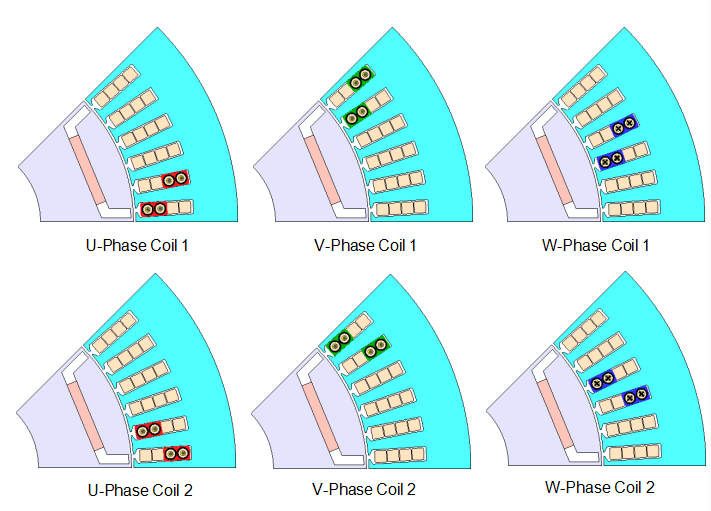

图2-2 线圈所在层的变化，放大图
（左：换位前，右：换位后）
本文档中使用的模型如下所示：
8极48槽永磁同步电动机
1/8局部模型（二维分析）
用绕组模板设置线圈
2.1
启动JMAG-Designer
启动JMAG-Designer。
2.2
加载模型
在JMAG-Designer中打开JMAG模型文件A。
1、从菜单栏中选择[File]>[Open]。
此时会出现 [Open File]对话框。
2、选择JMAG模型文件A（*.jproj）。
3、单击[Open]。
项目文件A打开。
2.3
设置绕组区域
1、右键单击[Project Manager]树中的[Study]。
2、从上下文菜单中选择 [Add Winding]。
[Study]中添加了[Winding]。
3、右键单击 [Winding]上的 [Region Setting]。
4、从上下文菜单中选择
[Add Region（Geometry）]。
显示 [Winding Region (Geometry)]设置面板。
5、设置参数。

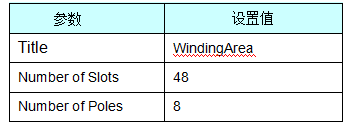

表2-3-1 [Winding Region (Geometry)]设置
6、在[Coil Region]列表框中点击[Add]按钮两次，总共四个区域。
7、单击第一个创建的线圈区域。
8、按住键盘上的[Shift]键，单击图形窗口上显示的线圈。零件将添加到[Parts per Coil Region]列表框中。

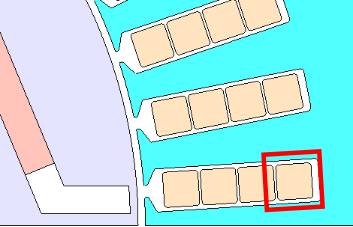

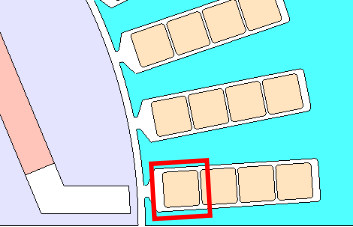

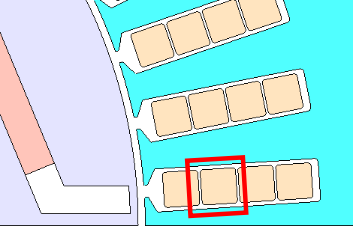

图2-3-1 应用于第一个区域的零件
9、重复步骤7至8，在每个 [Coil Regions] （图2-3-2-2至图2-3-4）中注册第二至第四部分。

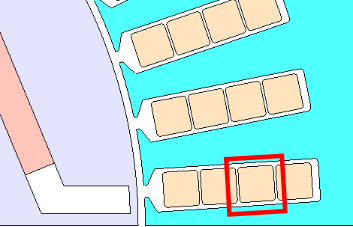

图2-3-2 应用于第二区域的零件
图2-3-3 应用于第三区域的零件
图2-3-4 应用于第四区域的零件
10、单击 [OK]。
[Winding Region (Geometry)] 设置面板关闭。
2.4
设置绕组
设置绕组。
1、在[Project Manager]树中的[Study]>[Winding]下的[Winding Settings]上单击鼠标右键。
2、从关联菜单中选择 [Add Three Phase] 。
此时会出现[Winding Setting]对话框。
3、输入 [Title]。
在本文件中，使用标题“Winding”。
4、确保[Regions]的标题与步骤2.3中的标题相同。
5、选择 [Winding]选项卡。
显示 [Winding]面板。
6、在[Link to Winding Component]中选择“Winding Three Phase Conductor1”。

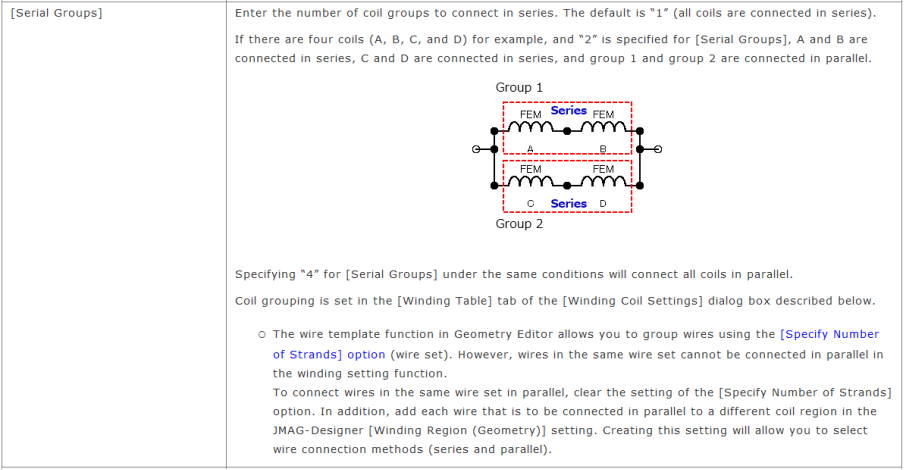

7、在 [Serial Groups]中设置“2”。具体电路连接说明如Help中如下说明。
8、选择 [Add] 按钮。
此时会出现[Winding Coil Settings]对话框。
9、输入 [Title]、 [Phase] 和 [Serial Groups]参数。
10、在[Winding table]选项卡上的表格中，在槽1的第一层的单元格中输入“1”（图2-4-1红色边框）。
11、如步骤10所示，在7槽的第一层的单元中输入“2”（图2-4-1中的蓝色框）。
12、按步骤10至11相同的方式输入“3”至“8”（图2-4-1绿色框架）。

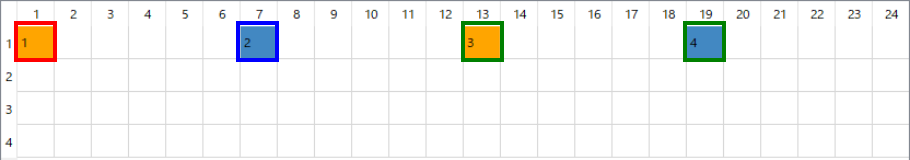

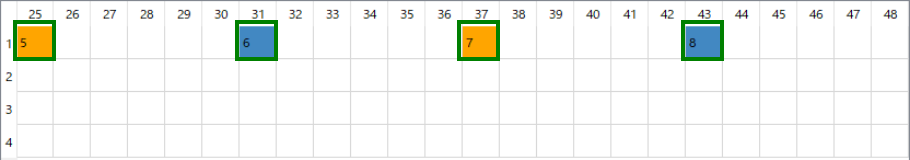

图2-4-1 线圈1表格输入示例
13、单击[OK]。
[Winding Coil Settings]对话框关闭，并添加到 [Coil Table]。
14、参考步骤8至13，在同一程序中设置24个线圈（表2-4-1）。
您也可以通过单击[Import]并打开表文件B（.CSV）的CSV文件进行注册。

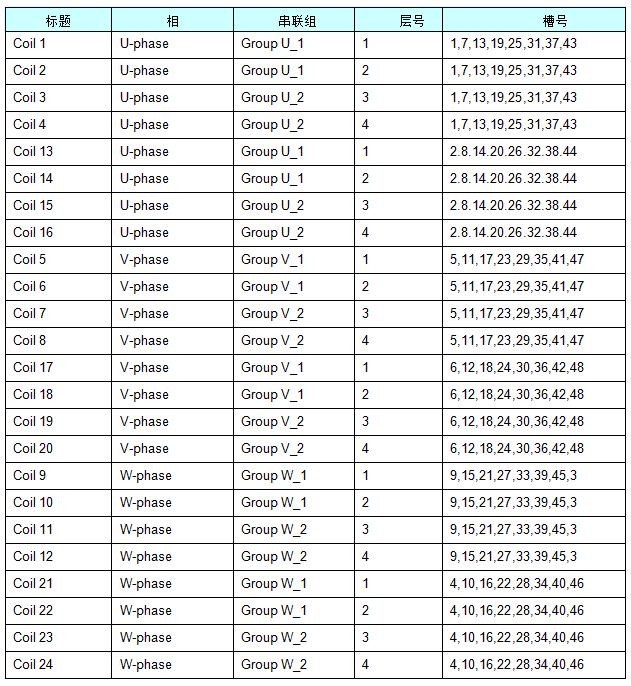

表2-4-1 [Coils Table]设置
13、单击 [OK]。
“Winding Settings”对话框关闭。
设定后的绕组如图2-4-2所示。

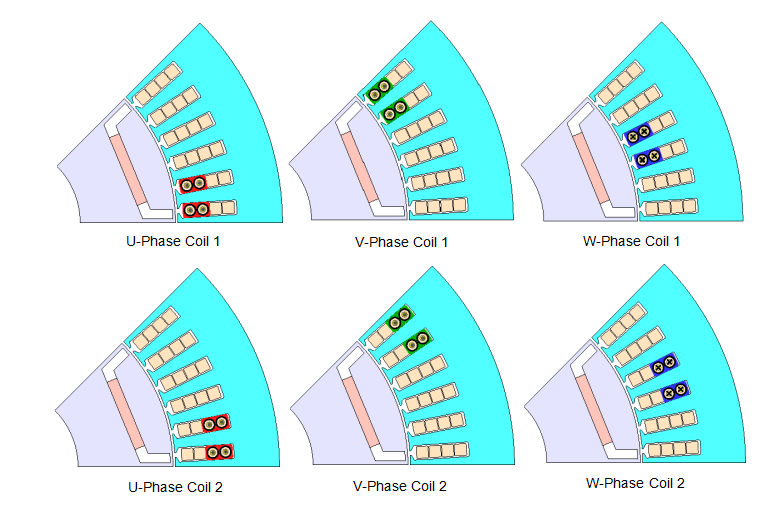

图2-4-2 设置后的绕组
2.5
运行分析
使用您设置的绕组设置运行计算。
1、右键单击[Project Manager]树中的[Study]。
2、从上下文菜单中选择 [Run Active Case]。
此时会出现 [Run Analysis] 对话框。
计算结束后，[Run Analysis]对话框关闭，[Messages]对话框出现。
3、单击 [Message] 对话框中的 [Close]按钮。
[Message]对话框关闭。
2.6
检查结果
更改串联组之前，请检查计算结果。
1、右键单击[Study]>[Results]下的[Graphs]。
2、从上下文菜单中选择[Circuit Current]>[Show]。
此时会出现[Graph] 对话框。
3、单击 [Edit graph properties]按钮。
出现[Graph Properties]对话框。
4、将[X Axis]的[Minimum] 设置为“0.015”。
5、单击 [OK]。
[Graph Properties] 对话框关闭。
在 [Graph] 对话框（图2-6-1）中确认结果。
图2-6-1 [Circuit Current]结果
2.7
复 制研究
要在串联组更改前创建研究，请复 制一个研究并更高绕组模板。
1、右键单击[Project Manager]树中的[Study]。
2、从上下文菜单中选择 [Duplicate Study]。
此时会出现 [Duplicate Study]对话框。
3、在 [Title]中输入任何名称。
本文件的标题为“circulating_winding_2”。
4、单击[OK]。
[duplicate Study]对话框关闭。
该研究在[Project Manager]]树中被复 制。
2.8
设置绕组
设置绕组。
1、在[Project Manager]树中的[Study]>[Winding]>[Winging Settings]下的[Winding]上单击鼠标右键。
2、从上下文菜单中选择[Edit]。
此时会出现[Winding Setting] 对话框。
3、输入 [Title]。
本文件使用标题“Winding_2”。
4、单击 [Winding]选项卡。
面板切换到 [Winding]面板。
5、从 [Coils Table]中选择“Coil 13”，然后双击。
此时会出现[Winding Coil Settings]对话框。
6、更改 [Serial Group] （表2-8-1，第一个线圈）。
7、单击 [OK]。
[Winding Coil Settings]对话框关闭。[Coils table]显示已更改。
8、参考步骤5至7，在同一程序中重置所有12个线圈。

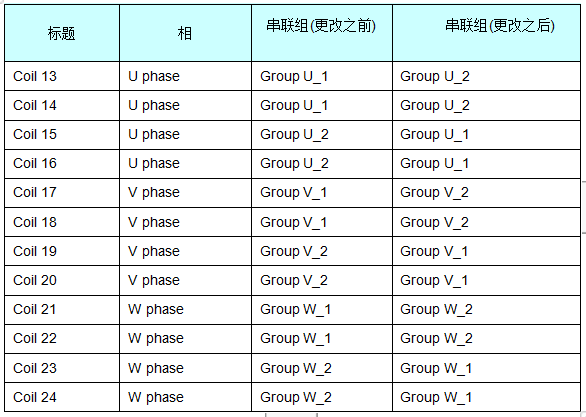

表2-8-1更改 [Coils Table]的设置
您也可以通过单击 [Import]并打开表文件C（.CSV）的CSV文件进行注册。
9、单击 [OK]。
[Winding Setting]对话框关闭。
在[Project Manager]树的[Winding Settings]中创建“Winding_2”。设置后的绕组如图2-8-1所示。
图2-8-1设置后的绕组
2.9
运行分析
使用您设置的绕组设置运行计算。
1、右键单击[Project Manager]树中的[Study]。
2、从上下文菜单中选择[Run Active Case]。
此时会出现 [Run Analysis]对话框。
计算结束后，[Run Analysis]对话框关闭，[Messages]对话框出现。
3、单击 [Message]对话框中的 [Close]按钮。
[Message]对话框关闭。
2.10
检查结果
更改串联组后检查计算结果。
1、右键单击[Study]>[Results]下的[Graphs]。
2、从上下文菜单中选择[Circuit Current]>[Show]。
此时会出现 [Graph]对话框。
3、单击[Edit graph properties]按钮。
出现[Graph Properties] 对话框。
4、将 [X Axis]的 [Minimum] 设置为“0.015”。
5、单击 [OK]。
[Graph Properties] 对话框关闭。
在 [Graph]对话框中确认结果。

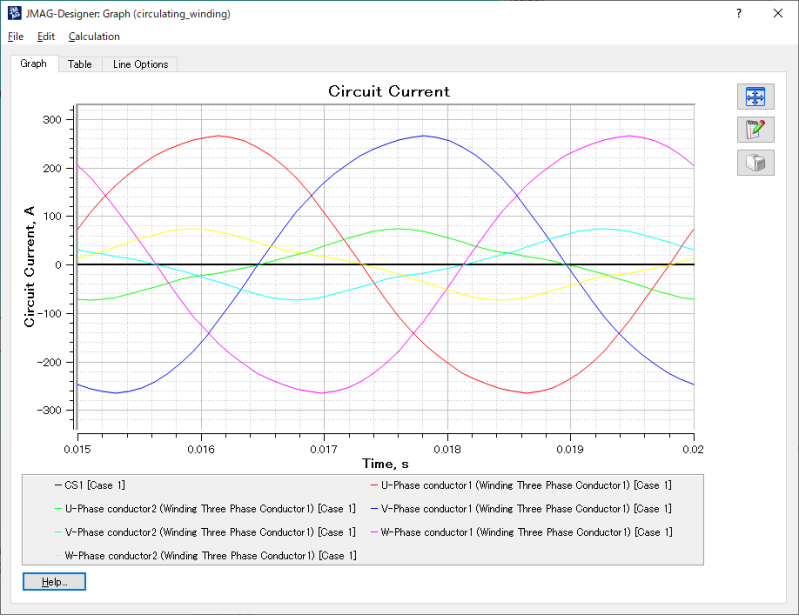

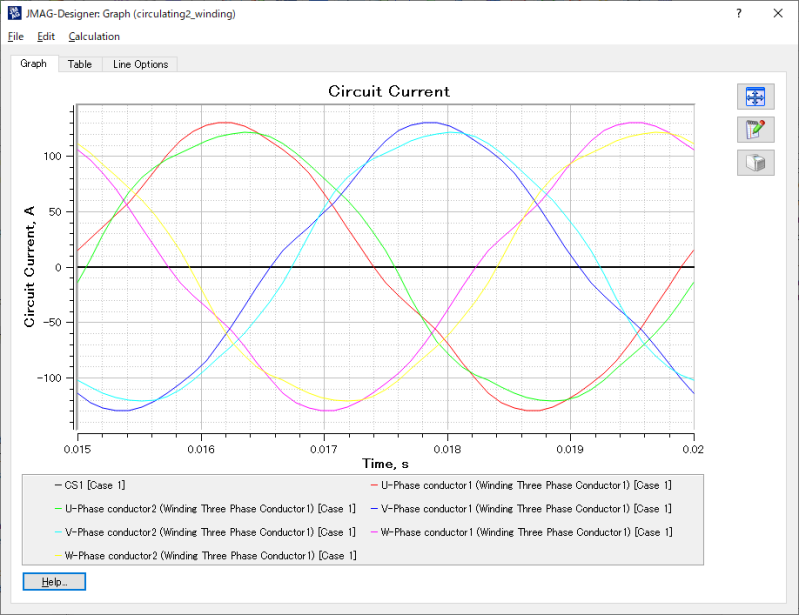

图2-10-1更改串行组后的 [Circuit Current] 结果
