GT-xCHEM 专注于排气后处理系统和燃料重整系统仿真模拟分析

2小时前浏览1

什么是GT-xCHEM?

GT-xCHEM统一了exothermia suite和GT-SUITE两个功能强大的专业软件,主要应用于发动机排气后处理系统和化学系统模拟分析,致力于满足日益严格的排放法规趋势下的仿真技术方案。另外,它支持燃料重整系统模拟、二氧化碳捕捉和储存模拟、以及其它化学过程的模拟。


应用GT-xCHEM的排气后处理模型

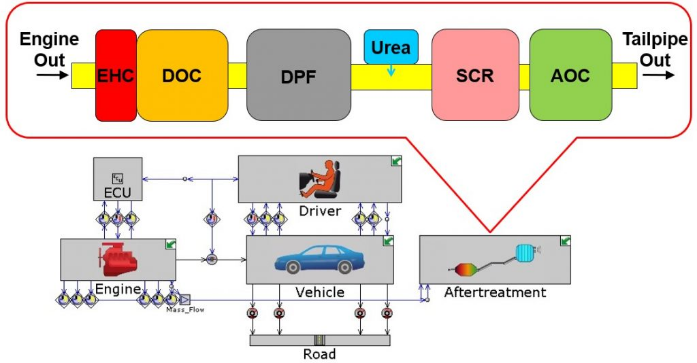

GT-xCHEM在涵盖了GT-SUITE强大的后处理系统模拟功能之外,还包括:


可以将后处理系统模型与发动机模型和整车模型集成,预测尾管的排放;

用于设计后处理系统部件特性参数(催化器尺寸、涂层参数、拓扑结构等);

为燃料补喷、尿素溶液喷射、后处理升温等开发控制策略;

理想的驾驶循环模拟、实际的道路循环模拟等循环工况下,尾管排放的模拟;

用于反应机理的开发,而且用户界面具有高度的灵活性和易操作性;

开发团队具有很多催化器和颗粒捕集器的开发经验,软件功能有一流的机理研究和验证结果;

完善的1D解决方案预测能力,并且具有准2D/3D预测能力。




应用GT-xCHEM的化学系统模型

GT-xCHEM支持新技术的研究和开发需求,可以用于化学反应过程的模拟:


燃料重整技术,可以为燃料电池系统和内燃机系统提供氢气或氨气;

碳守恒燃料的合成过程模拟;

二氧化碳的捕捉和储存过程模拟。




GT-xCHEM其它特色功能

除了常规的排气后处理系统模拟、蒸发系统排放模拟和燃料重整过程模拟之外,目前,还具有很多其它特色功能:


基于物理模型的详细窄域和宽域氧传感器模型;

基于物理模型的详细氮氧化物传感器模型;

电极周向布置的电加热催化器模型;

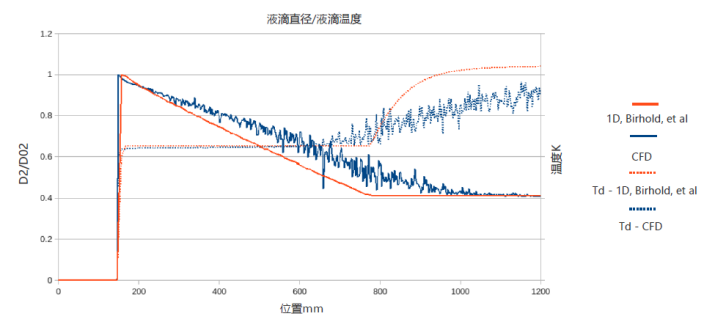

尿素溶液和燃料补喷的1D液滴追踪、蒸发和碰撞模型;

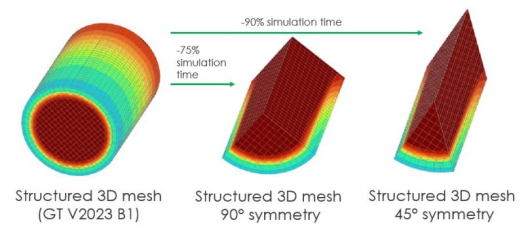

结构化网格支持选取模型中有代表性的部分模型进行计算,可以大大减少模拟计算的时间。





应用示例

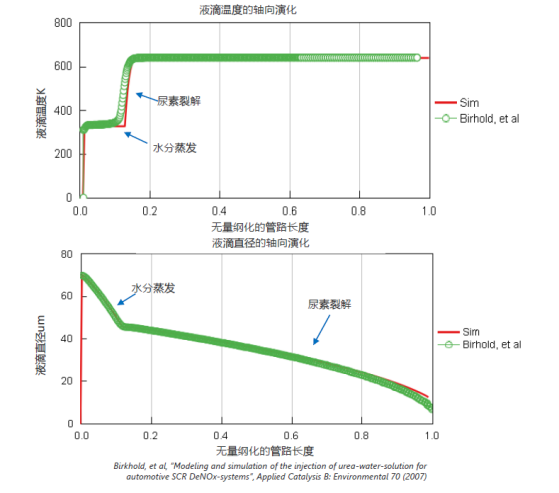

1. 应用GT-xCHEM预测了喷射的尿素溶液生成氨的过程:

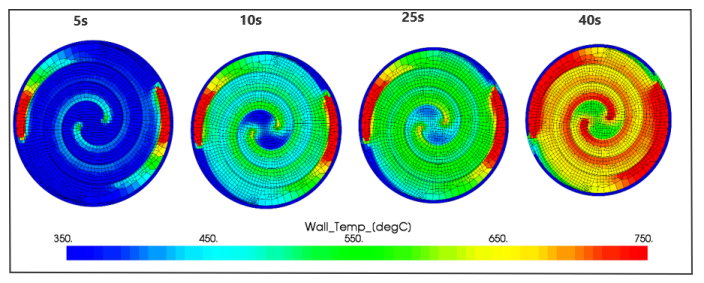

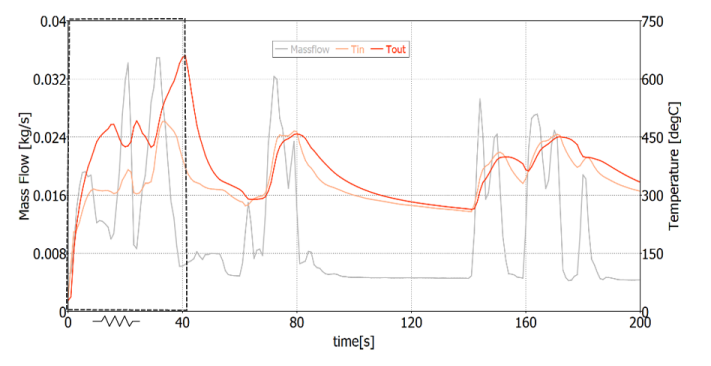

2. 应用GT-xCHEM开发电加热催化器的控制策略:





3. 应用GT-xCHEM模拟燃料重整的化学过程:

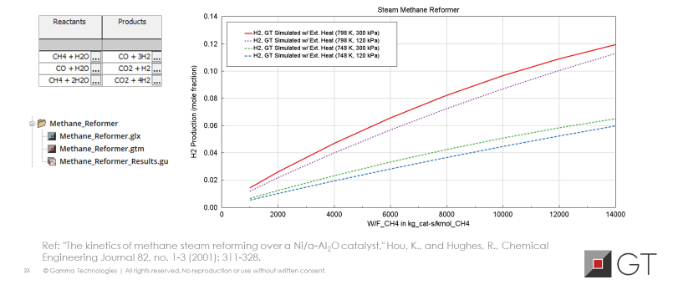

将甲烷重整为氢气,提供给燃料电池和氢内燃机

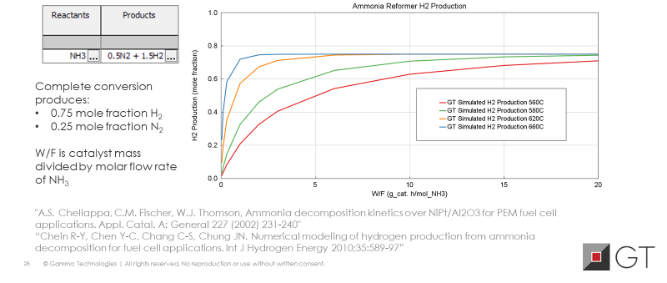

将氨气重整为氢气,提供给燃料电池和氢内燃机

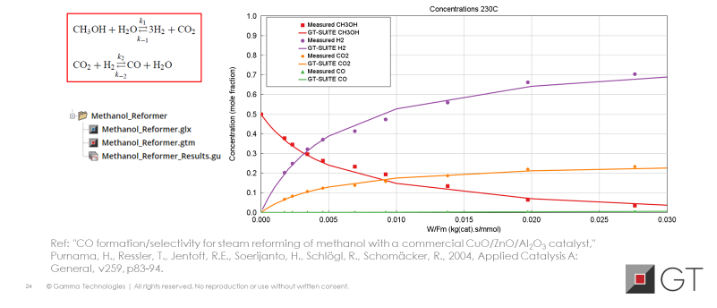

将甲醇重整为氢气,提供给燃料电池和氢内燃机

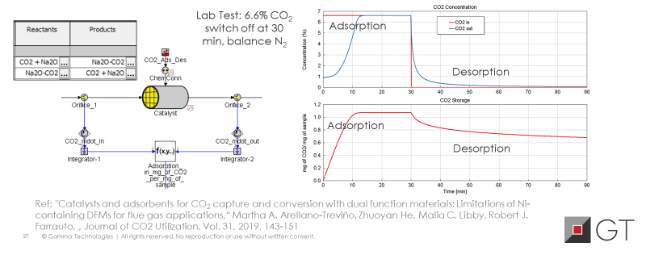

预测DAC二氧化碳捕捉和去吸附
