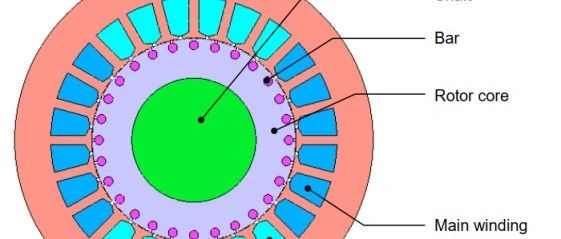

分析目的单相感应电动机广泛用于家用电器和办公机械的驱动器，如风扇和洗衣机，因为它们可以使用家用电子产品的典型电源—单相交流电。与三相交流电不同的是单相交流电本身不产生旋转磁场，因此它不能自动启动电机。所以需要使用另一种方法来产生旋转磁场来启动电机。在设计阶段，验证转矩是否为预期旋转方向并持续稳定的旋转是很重要的。为了这一验证，需要正确分析转子根据电磁力机理遵循运动方程并启动的条件。本文章内容是一个用电容器设置辅助绕组的单相感应电机的实例，并显示其转速与时间的关系，转矩与时间的关系，以及在电机启动后的磁通量密度分布和电流密度分布。分析目标分析目标的假设条件、部件、材料、绕组、驱动条件如下图所示： 假设本研究的假设如下：采用鼠笼式感应电动机。无斜槽，忽略轴向磁通分量。电机由一个转子和一个定子组成。定子由定子铁芯、主绕组和辅助绕组组成。转子铁芯由转子铁芯、导条和转轴组成。转子是做旋转运动的。电源为单相正弦电压。空载运行。 组件分析目标的几何形状和各部件的名称如图2.1所示，各部件的规格如表2.1所示。 图2.1 分析目标表2.1 模型规格 材料各零件的材料如表 2.2 所示。表 2.2 材料特性 图 2.2 绕线方式 绕组线圈规格见表 2.3，分布式绕组模型图见图 2.2。表 2.3 绕组规格 驱动条件驱动条件规格见表 2.4。表 2.4 驱动器规格 分析结果本节展示了第2节所述单相感应电机的磁通密度分布、涡流密度分布、转矩随时间图、转速随时间图。有关确认这些结果的信息，请参见第6节。 磁通密度分布、 涡流密度分布图4.1为电机刚启动后的磁通密度分布，图 4.2 为二次导条的涡流密度分布。绕组产生的磁通在二次导条中引起涡流，产生旋转磁场。 图4.1 磁通密度分布 图 4.2 涡流密度分布 起动性能图 4.3 为转速随时间变化曲线图，图 4.4 为扭矩随时间变化曲线图。电机从启动到达到同步转速的时间是由电容器的电容决定的。电机达到同步转速时，滑差非常小，因此平均转矩变为零。 图 4.3 转速与时间的关系 图 4.4 扭矩与时间的关系来源：艾迪捷
