电池热管理教程-电池模组建模
摘要
摘要
此教程基于《电池热管理教程-参数化有限元电芯建模》，详细介绍了2种电芯模型封装方法：基于内部子组件的电池模组建模和基于外部封装的电池模组建模。内部子组件的建模方法可以使模型的层次结构更加清晰，方便简洁地呈现模型。但内部子组件无法作为独立文件进行封装，故无法将封装好的独立文件发给其他用户共用。外部封装的建模方法不仅能组织复杂模型的层次结构，还能将封装作为独立文件分享给其他用户，且用户可以自定义该文件的界面选项、结果输出、以及输入输出信号，就像GT模板库中的自带模板一样。
此文档对应的视频教程已发布于B站，链接如下，在此不再详细介绍建模过程，教程文档可发邮件至support@atic-cn.cn获取。
基于内部子组件的电池模组建模
https://www.bilibili.com/video/BV1am62YZEmM/?spm_id_from=333.1387.list.card_archive.click
基于外部封装的电池模组建模
https://www.bilibili.com/video/BV1am62YZECp/?spm_id_from=333.1387.list.card_archive.click
模型一：基于内部子组件的电池模组建模
模型一：基于内部子组件的电池模组建模
基础模型为参数化有限元电芯模型，如图1所示。
图1 基础模型

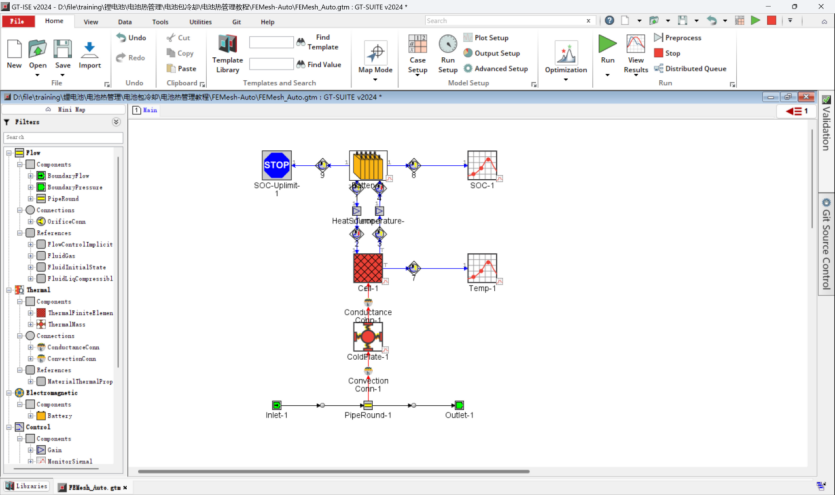

在此教程中，将电芯-冷板-冷却管路处理为内部子组件，然后基于内部子组件建立电池模组模型，进行不同充电倍率（0.5C，1C，2C）下电池包温度分布仿真分析。

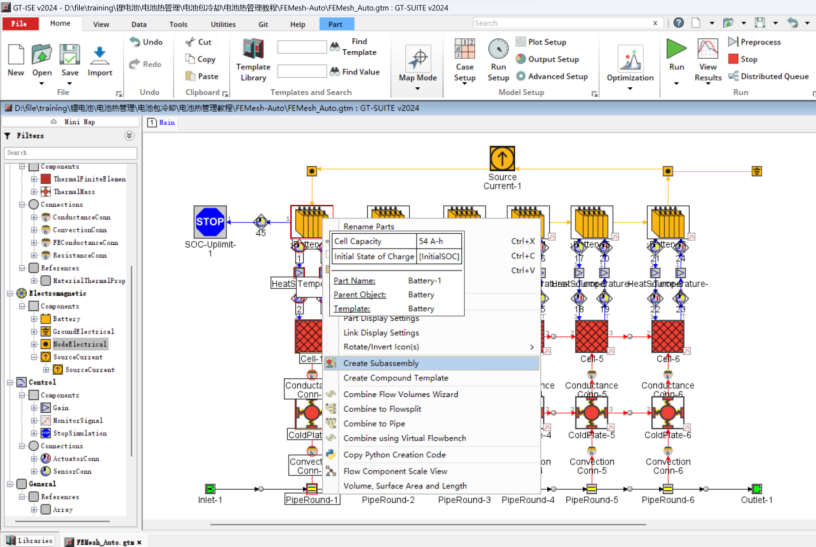

图2 电池-冷板-冷却管路处理为内部子组件

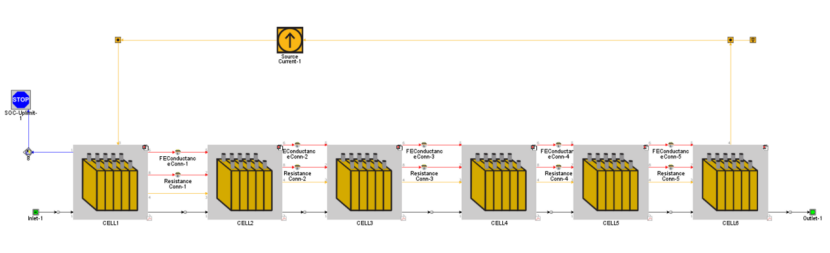

图3 基于内部子组件的电池模组模型

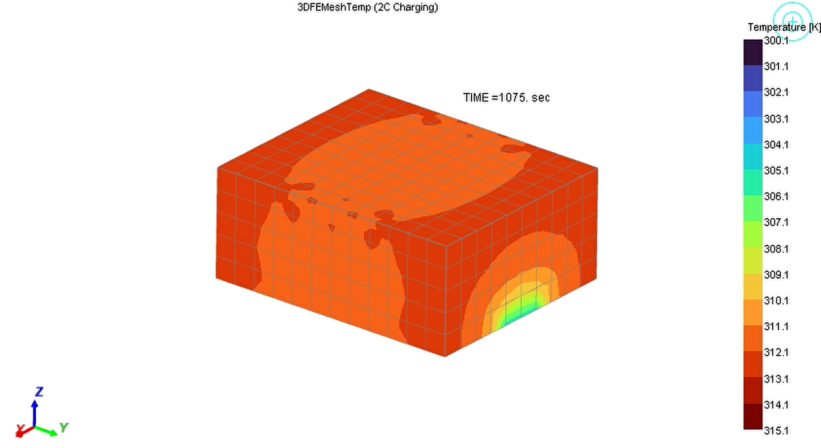

图4 2C充电过程中电池模组温度变化
模型二：基于外部封装的电池模组建模
模型二：基于外部封装的电池模组建模
此教程将对电芯模型进行外部封装（.gtc文件），添加属性设置、结果输出设置以及连接端口设置，将参数化有限元的电芯转换成外部封装模型，再组成电池模组，进行不同充电倍率（0.5C，1C，2C）下电池包温度分布仿真分析。
将电池-冷板-冷却管路处理为封装模型.gtc文件。

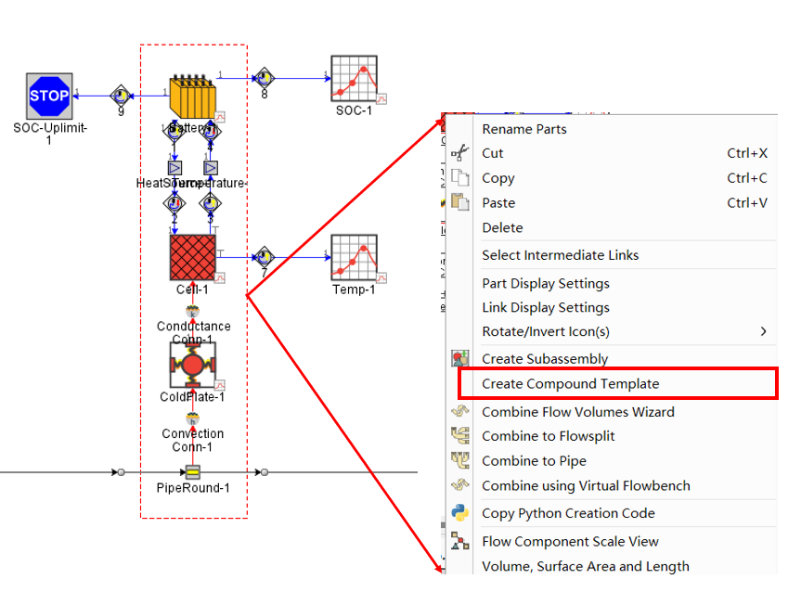

图5 电池-冷板-冷却管路处理为封装模型

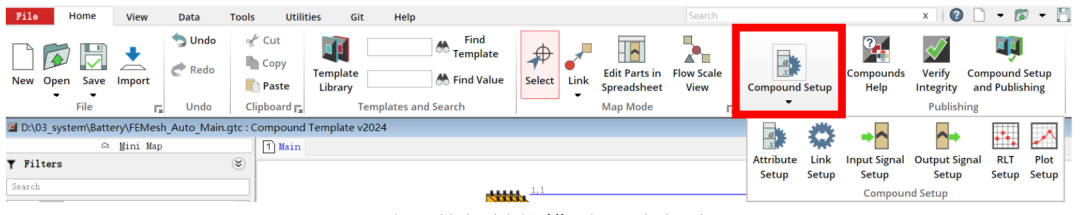

在.gtc文件的Home页面点击Compound Setup选项，对外部封装模型进行属性设置、连接设置、信号设置以及结果设置，详细操作参考教程文档。
图6 外部封装模型设置选项
使用外部封装SubAssemblyExternal模板，调用封装模型。

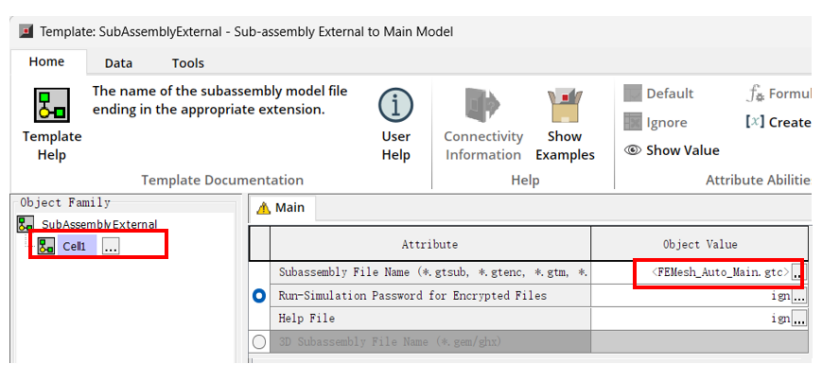

图7 外部封装SubAssemblyExternal模板设置

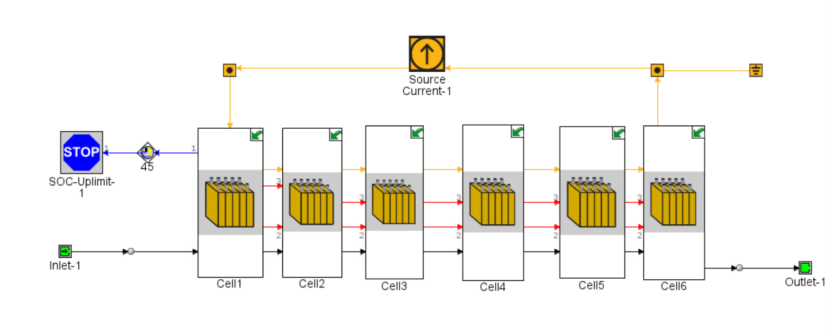

图8 基于外部封装的电池模组模型
